初中数学湘教版九年级下册3.3 三视图背景图课件ppt

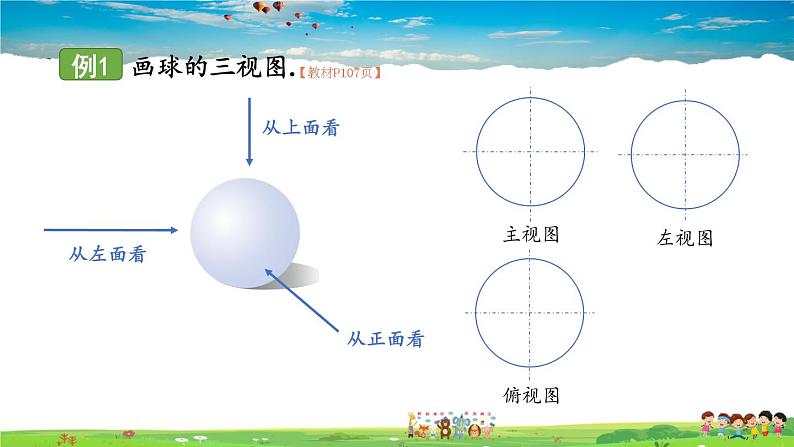

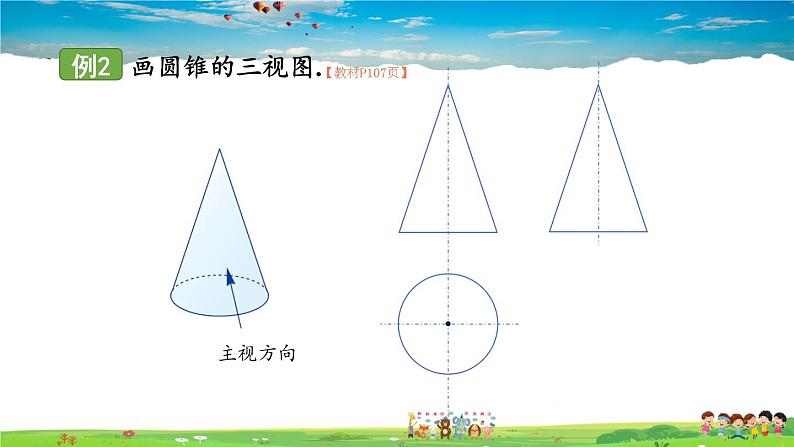

这是一份初中数学湘教版九年级下册3.3 三视图背景图课件ppt，共19页。PPT课件主要包含了新课导入，探究新知，画球的三视图，教材P107页，画圆锥的三视图，教材P108页，随堂练习等内容，欢迎下载使用。

如图，在正午的阳光下，一个物体在地面上的影子是一个圆，你能确定这个物体的形状吗？
因此，只从一个方向看物体，不能确定物体的形状，应该从多个方向对物体进行观察.

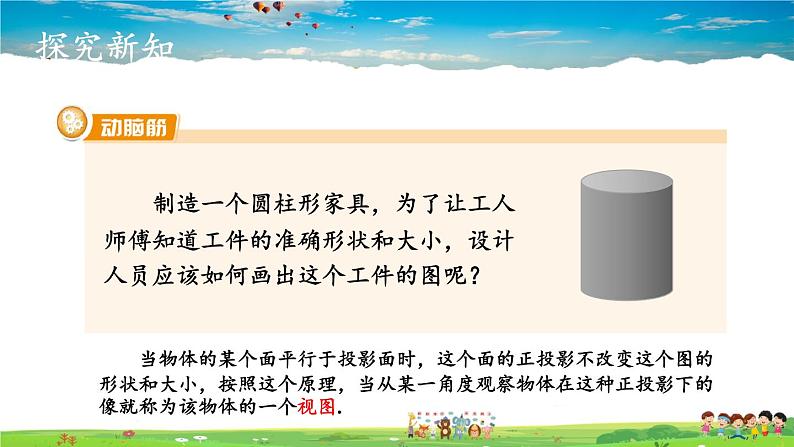

制造一个圆柱形家具，为了让工人师傅知道工件的准确形状和大小，设计人员应该如何画出这个工件的图呢？
当物体的某个面平行于投影面时，这个面的正投影不改变这个图的形状和大小，按照这个原理，当从某一角度观察物体在这种正投影下的像就称为该物体的一个视图.
在画三视图时，俯视图在主视图的下边，左视图在主视图的右边.

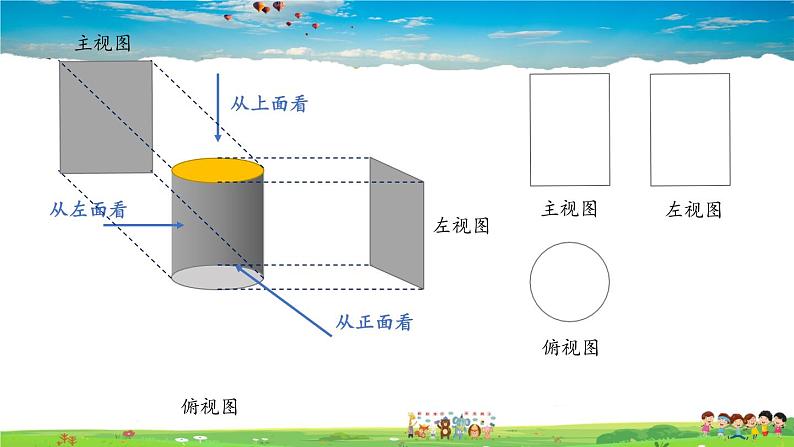

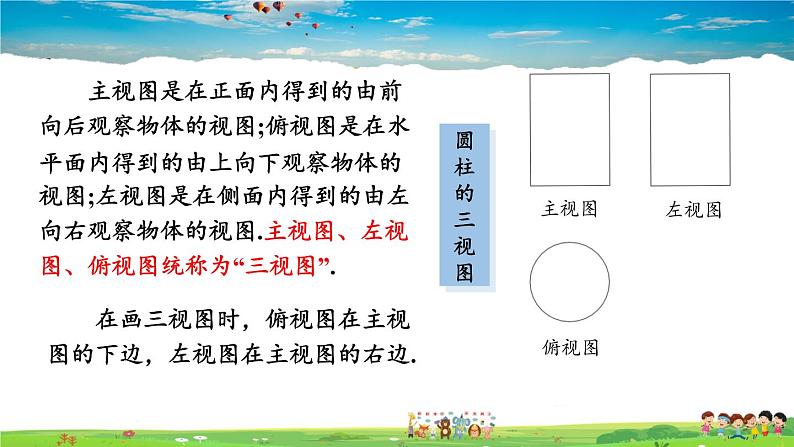

主视图是在正面内得到的由前向后观察物体的视图;俯视图是在水平面内得到的由上向下观察物体的视图;左视图是在侧面内得到的由左向右观察物体的视图.主视图、左视图、俯视图统称为“三视图”.
如图，这是一个底面为等边三角形的正三棱柱，画出它的三视图.
三视图的具体画法为:确定主视图的位置，画出主视图;在主视图下方画出俯视图，注意与主视图“长对正”，在主视图的正右方画出左视图，注意与主视图“高平齐”、与俯视图“宽相等”.
1.画出如图摆放的正三棱柱的三视图.
2.画出如图所示物体的三视图.
3.画出下列立体图形的三视图：
4.如图，空心圆柱的左视图是（ ）
5.如图，将两个大小完全相同的杯子叠放在一起，则该实物的俯视图是（ ）
6.画出下图中立体图形的三视图.
