物理八年级上册第四章 光现象第4节 光的折射学案

这是一份物理八年级上册第四章 光现象第4节 光的折射学案，共8页。学案主要包含了光的折射，光的折射规律的应用，探究光的折射规律等内容，欢迎下载使用。

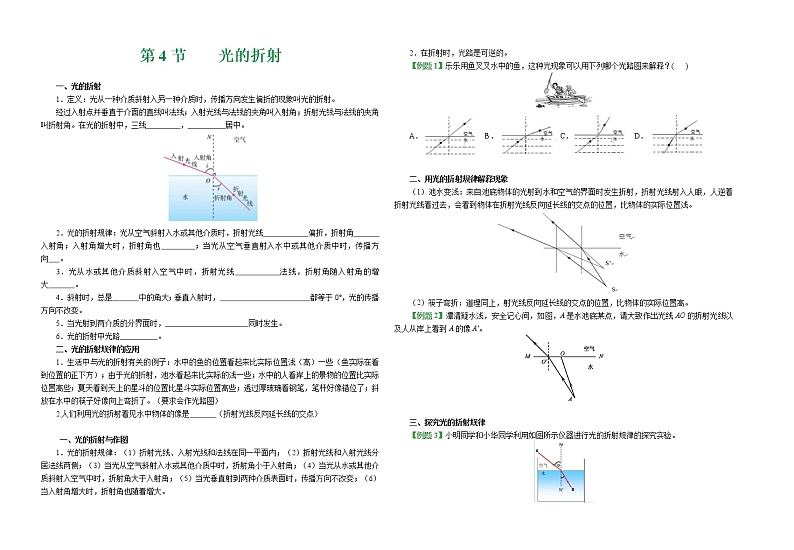

一、光的折射
1．定义：光从一种介质斜射入另一种介质时，传播方向发生偏折的现象叫光的折射。
经过入射点并垂直于介面的直线叫法线；入射光线与法线的夹角叫入射角；折射光线与法线的夹角叫折射角。在光的折射中，三线 ， 居中。
2．光的折射规律：光从空气斜射入水或其他介质时，折射光线 偏折，折射角 入射角；入射角增大时，折射角也 ；当光从空气垂直射入水中或其他介质中时，传播方向 。
3．光从水或其他介质斜射入空气中时，折射光线 法线，折射角随入射角的增大 。
4．斜射时，总是 中的角大；垂直入射时， 都等于0°，光的传播方向不改变。
5．当光射到两介质的分界面时， 同时发生。
6．光的折射中光路 。
二、光的折射规律的应用
1．生活中与光的折射有关的例子：水中的鱼的位置看起来比实际位置浅（高）一些（鱼实际在看到位置的正下方）；由于光的折射，池水看起来比实际的浅一些；水中的人看岸上的景物的位置比实际位置高些；夏天看到天上的星斗的位置比星斗实际位置高些；透过厚玻璃看钢笔，笔杆好像错位了；斜放在水中的筷子好像向上弯折了。（要求会作光路图）
2.人们利用光的折射看见水中物体的像是 （折射光线反向延长线的交点）
一、光的折射与作图
1．光的折射规律：（1）折射光线、入射光线和法线在同一平面内；（2）折射光线和入射光线分居法线两侧；（3）当光从空气斜射入水或其他介质中时，折射角小于入射角；（4）当光从水或其他介质斜射入空气中时，折射角大于入射角；（5）当光垂直射到两种介质表面时，传播方向不改变；（6）当入射角增大时，折射角也随着增大。
2．在折射时，光路是可逆的。
【例题1】乐乐用鱼叉叉水中的鱼，这种光现象可以用下列哪个光路图来解释？( )
A． B． C． D．

二、用光的折射规律解释现象
（1）池水变浅：来自池底物体的光射到水和空气的界面时发生折射，折射光线射入人眼，人逆着折射光线看过去，会看到物体在折射光线反向延长线的交点的位置，比物体的实际位置浅。
（2）筷子弯折：道理同上，射光线反向延长线的交点的位置，比物体的实际位置高。
【例题2】潭清疑水浅，安全记心间，如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A的像A′。

三、探究光的折射规律
【例题3】小明同学和小华同学利用如图所示仪器进行光的折射规律的探究实验。

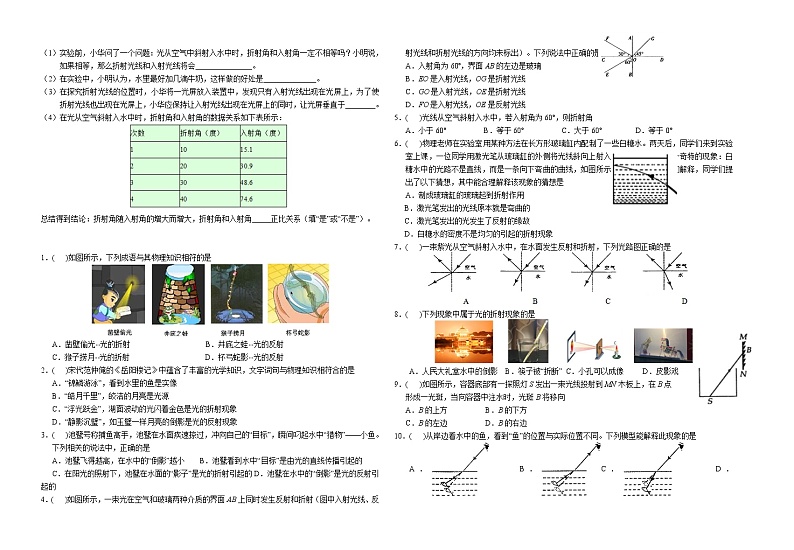

（1）实验前，小华问了一个问题：光从空气中斜射入水中时，折射角和入射角一定不相等吗？小明说，如果相等，那么折射光线和入射光线将会_______________。
（2）在实验中，小明认为，水里最好加几滴牛奶，这样做的好处是______________。
（3）在探究折射光线的位置时，小华将一光屏放入装置中，发现只有入射光线出现在光屏上，为了使折射光线也出现在光屏上，小华应保持让入射光线出现在光屏上的同时，让光屏垂直于________。
（4）在光从空气斜射入水中时，折射角和入射角的数据关系如下表所示：
总结得到结论：折射角随入射角的增大而增大，折射角和入射角_____正比关系（填“是”或“不是”）。

1．( )如图所示，下列成语与其物理知识相符的是
A．凿壁偷光--光的折射 B．井底之蛙--光的反射
C．猴子捞月--光的折射 D．杯弓蛇影--光的反射
2．( )宋代范仲俺的《岳阳楼记》中蕴含了丰富的光学知识，文字词句与物理知识相符合的是
A．“锦鳞游泳”，看到水里的鱼是实像
B．“皓月千里”，皎洁的月亮是光源
C．“浮光跃金”，湖面波动的光闪着金色是光的折射现象
D．“静影沉璧”，如玉璧一样月亮的倒影是光的反射现象
3．( )池鹭号称捕鱼高手，池鹭在水面疾速掠过，冲向自己的“目标”，瞬间叼起水中“猎物”——小鱼。下列相关的说法中，正确的是
A．池鹭飞得越高，在水中的“倒影”越小 B．池鹭看到水中“目标”是由光的直线传播引起的
C．在阳光的照射下，池鹭在水面的“影子”是光的折射引起的D．池鹭在水中的“倒影”是光的反射引 起的
4．( )如图所示，一束光在空气和玻璃两种介质的界面AB上同时发生反射和折射（图中入射光线、反射光线和折射光线的方向均未标出）。下列说法中正确的是
A．入射角为60º，界面AB的左边是玻璃
B．EO是入射光线，OG是折射光线
C．GO是入射光线，OE是折射光线
D．FO是入射光线，OE是反射光线
5．( )光线从空气斜射入水中，若入射角为60°，则折射角
A．小于60° B．等于60° C．大于60° D．等于0°
6．( )物理老师在实验室用某种方法在长方形玻璃缸内配制了一些白糖水。两天后，同学们来到实验室上课，一位同学用激光笔从玻璃缸的外侧将光线斜向上射入白糖水，发现了一个奇特的现象：白糖水中的光路不是直线，而是一条向下弯曲的曲线，如图所示。关于对这个现象的解释，同学们提出了以下猜想，其中能合理解释该现象的猜想是
A．制成玻璃缸的玻璃起到折射作用
B．激光笔发出的光线原本就是弯曲的
C．激光笔发出的光发生了反射的缘故
D．白糖水的密度不是均匀的引起的折射现象
7．( )一束紫光从空气斜射入水中，在水面发生反射和折射，下列光路图正确的是
8．( )下列现象中属于光的折射现象的是
A．人民大礼堂水中的倒影 B．筷子被“折断” C．小孔可以成像 D．皮影戏
9．( )如图所示，容器底部有一探照灯S发出一束光线投射到MN木板上，在B点
形成一光斑，当向容器中注水时，光斑B将移向
A．B的上方 B．B的下方
C．B的左边 D．B的右边
10．( )从岸边看水中的鱼，看到“鱼”的位置与实际位置不同。下列模型能解释此现象的是
A． B．C． D．

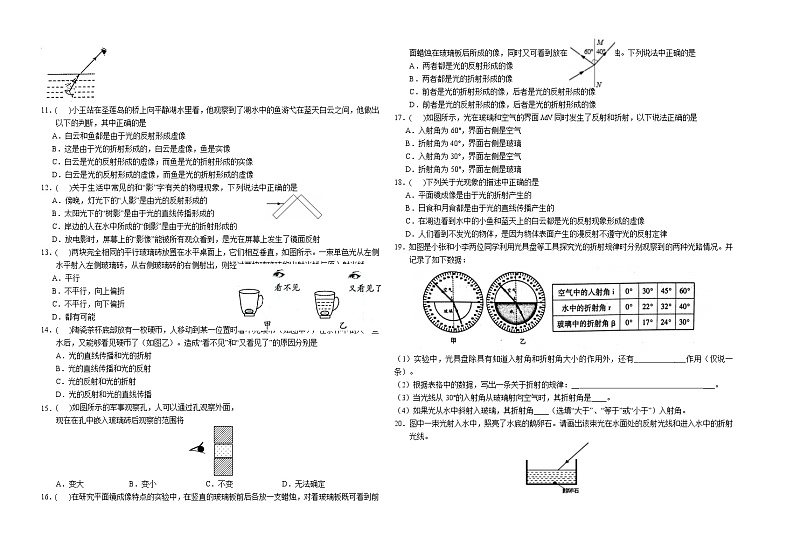

11．( )小王站在圣莲岛的桥上向平静湖水里看，他观察到了湖水中的鱼游弋在蓝天白云之间，他做出以下的判断，其中正确的是
A．白云和鱼都是由于光的反射形成虚像
B．这是由于光的折射形成的，白云是虚像，鱼是实像
C．白云是光的反射形成的虚像；而鱼是光的折射形成的实像
D．白云是光的反射形成的虚像，而鱼是光的折射形成的虚像
12．( )关于生活中常见的和“影”字有关的物理现象，下列说法中正确的是
A．傍晚，灯光下的“人影”是由光的反射形成的
B．太阳光下的“树影”是由于光的直线传播形成的
C．岸边的人在水中所成的“倒影”是由于光的折射形成的
D．放电影时，屏幕上的“影像”能被所有观众看到，是光在屏幕上发生了镜面反射
13．( )两块完全相同的平行玻璃砖放置在水平桌面上，它们相互垂直，如图所示。一束单色光从左侧水平射入左侧玻璃砖，从右侧玻璃砖的右侧射出，则经过两块玻璃砖的出射光线与原入射光线
A．平行
B．不平行，向上偏折
C．不平行，向下偏折
D．都有可能
14．( )陶瓷茶杯底部放有一枚硬币，人移动到某一位置时看不见硬币（如图甲），往茶杯中倒入一些水后，又能够看见硬币了（如图乙）。造成“看不见”和“又看见了”的原因分别是
A．光的直线传播和光的折射
B．光的直线传播和光的反射
C．光的反射和光的折射
D．光的反射和光的直线传播
( )如图所示的军事观察孔，人可以通过孔观察外面，
现在在孔中嵌入玻璃砖后观察的范围将
A．变大 B．变小 C．不变 D．无法确定
16．( )在研究平面镜成像特点的实验中，在竖直的玻璃板前后各放一支蜡烛，对着玻璃板既可看到前面蜡烛在玻璃板后所成的像，同时又可看到放在玻璃板后的蜡烛。下列说法中正确的是
A．两者都是光的反射形成的像
B．两者都是光的折射形成的像
C．前者是光的折射形成的像，后者是光的反射形成的像
D．前者是光的反射形成的像，后者是光的折射形成的像
17．( )如图所示，光在玻璃和空气的界面MN同时发生了反射和折射，以下说法正确的是
A．入射角为60°，界面右侧是空气
B．折射角为40°，界面右侧是玻璃
C．入射角为30°，界面左侧是空气
D．折射角为50°，界面左侧是玻璃
18．( )下列关于光现象的描述中正确的是
A．平面镜成像是由于光的折射产生的
B．日食和月食都是由于光的直线传播产生的
C．在湖边看到水中的小鱼和蓝天上的白云都是光的反射现象形成的虚像
D．人们看到不发光的物体，是因为物体表面产生的漫反射不遵守光的反射定律
19．如图是小张和小李两位同学利用光具盘等工具探究光的折射规律时分别观察到的两种光路情况。并记录了如下数据：
（1）实验中，光具盘除具有知道入射角和折射角大小的作用外，还有_ ___作用（仅说一条）。
（2）根据表格中的数据，写出一条关于折射的规律：__ ___。
（3）当光线从30°的入射角从玻璃射向空气时，其折射角是____。
（4）如果光从水中斜射入玻璃，其折射角____（选填“大于”、“等于”或“小于”）入射角。
20．图中一束光射入水中，照亮了水底的鹅卵石。请画出该束光在水面处的反射光线和进入水中的折射光线。
21．如图所示，将一平面镜斜放在装有水的水槽中，有一束光线垂直射向水面，请画出这束光线在水中行进、最后射出水面的光路图。
22．如图所示，发光点S发出一条射向水面的光线，在水面发生反射和折射，反射光线经过P点。请在图中作出入射光线、反射光线及大致方向的折射光线。
23．如图是一束光从空气垂直射入玻璃砖内，请画出这束光从玻璃砖射出后折射光线的大致位置。
24．如图所示，水面上方和水中各有一发光点A1、A2，人在空气中看到A2在水中的位置就是A1在水中的像的位置。画出A1 和A2发出的光进入人眼的光路图。
25．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射。请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图。
26．如图所示，一束光线垂直入射到1/4圆形玻璃砖的平面上，请画出光线通过玻璃出射到空气中的光路图。
27．如图所示，a、b 是在水中的物点发出的光经水面折射后的两条光线，用A、B分别表示该物点（或像点）和它的像点（或该物点）。
（1）其中A表示 ；
（2）完成该物点的成像光路图。
28．( )某校新建成一个喷水池，在池底的中央安装一只射灯。池内无水时，射灯发出的一束光照在池
壁上，,在S点形成一个亮斑，如图所示。现往池内注水，水面升至a位置时，站在池旁的人看到亮 斑的位置在P点；如果水面升至b位置时，人看到亮斑的位置在Q点，则
A．P点在S点的下方，Q点在S点的上方
B．P点在S点的上方，Q点在S点的下方
C．P点在S点的上方，Q点在S点的上方
D．P点在S点的下方，Q点在S点的下方
29．( )玻璃杯中只有一条小鱼，而眼睛从前上方可以看到自上而下有四条鱼，如图所示，其中看到最上面的一条鱼的光路经过了
A．一次折射 B．一次反射和一次折射
C．二次折射 D．一次反射和二次折射
30．( )站在岸上的人看到平静的水面下有一静止的物体，如图所示，如他想用
一束强光照亮物体，则应瞄准
A．看到的物体 B．看到的物体的下方
C．看到的物体的上方 D．看到的物体的前方
31．小李同学用一只新买的激光笔照射平静的水面，在竖直白墙上出现了两个红色亮点A和B，其中A点形成的原因是光的 （选填“反射”或“折射”），B点形成的原因是光的 （选填“反射”或“折射”），如图所示，现保持入射点O的位置不变，欲使亮点A下移至A1处，应使入射光线MO绕着点O沿 方向转动（选填“顺时针”或“逆时针”），同时观察到另一亮点由B点可能会移到 点（选填“B1”或“B2”）。
32．某同学在做探究光的折射特点实验，如图是光从空气射入水中时的光路。实验中发现，入射光线、折射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧。通过实验还得到如下数据：
（1）分析表中数据，可得出结论：
①光从空气斜射到水面时，将同时发生反射和折射现象；
②光从空气斜射到水面时，折射角随入射角的变化关系是：___________，且折射角____（填“大于”、“等于”、“小于”）入射角。当光从空气垂直射到水面时，折射角等于零。
该同学根据上述实验中的发现和结论②总结出了光的折射特点 。
（2）请你对该同学通过上述探究实验得出光的折射特点的过程作出评价。
是否存在不足？答：____（填“是”、“否”）；请简要说明理由： 。
33．( )下列成语所反映的情景中，属于光的反射现象的是
A．水中捞月 B．坐井观天 C．一叶障目 D．海市蜃楼
34．( )“五•一”节期间，在南山公园平静的湖水中，小红看到了“鸟在水中飞，鱼在云中游”的美丽画面，她所观察到的“飞鸟”和“游鱼”
A．都是折射而成的像 B．分别是反射和折射而成的像
C．都是反射而成的像 D．分别是折射和反射而成的像
35．( )如图所示的四种现象中，属于光的折射现象的是
A．山在水中形成“倒影” B．景物在观后镜中成像
C．月食现象的形成 D．钢勺好像在水面处“折断”
36．( )图中所示的现象中，由于光的反射形成的是
A．手影的形成 B．豹子在水中的倒影
C．放大镜将字放大 D．水中的铅笔“弯折了”
37．( )如图所示的光现象中，由于光的直线传播形成的是
A．水缸中的“身体” B．江面上的“倒影” C．阳光下“影子” D．雨后的“彩虹”
38．( )如图所示，射水鱼发现水面上的小昆虫后，从口中快速喷出一束水柱，将昆虫击落，下列图中能表示射水鱼观察到小昆虫的光路是
39．( )下列现象由光的直线传播造成的是
A． B． C． D．
40．( )如图所示的几个光学现象和应用，属于光的折射现象的是
A．海市蜃楼现象
B．平静的水面映出建筑“倒影”
C．激光在光导纤维中传播
D．在墙上映出手的影子
41．( )如图所示，两块完全相同的直角三角形玻璃砖A和B放置在同一水平面内，斜边平行且相距一定距离。一条光线从空气中垂直于玻璃砖A的直角边射入，从玻璃砖B的直角边射出，射出后的位置和方向可能是图中的
A．光线a B．光线b C．光线c D．光线d
42．( )中华传统文化博大精深，古诗词中蕴含着丰富的物理知识，下列诗句中能用光的反射解释的是
A．楼台倒影入池塘 B．风吹草低见牛羊
C．潭清凝水浅 D．云生结海楼
43．( )下列现象中，由于光的反射形成的是
A．筷子在水中“折断” B．透过玻璃砖看笔 C．用放大镜看字母 D．鸭子在水中的倒影
44．( )如图所示的实验中，能够说明光沿直线传播的是
45．( )下列观察到的各种现象中，由于光的折射形成的是
A．阳光下人的影子 B．水中树的倒影
C．池水变“浅”了 D．日食
46．( )如图是一根直树枝斜插在湖水中的一张照片，下列分析正确的是
A．OB是树枝反射形成的像 B．OB是树枝折射形成的像
C．OC是树枝在水中的部分 D．OC是树枝折射形成的像
47．( )如图所示，人眼在A点看见河里B点有一条小鱼，若从A点射出一束激光，要使激光能照射到小鱼，该激光应射向
A．B点 B．B点上方 C．B点下方 D．B点左方或右方
48．( )如图所示是人眼看到池底某点的光路，其中正确的是
A． B． C． D．
49．如图所示，小明将一枚硬币放在碗底，眼睛在A处恰好看不到它。沿碗壁缓缓向碗中加水，小明在A处又能看到“硬币”。这是因为光从 斜射入 中时发生了 现象。
50．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图。
51．一束光从空气射入玻璃时的反射光线如图所示，请画出入射光线和大致的折射光线。
52．如图所示一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图。
53．如图SA是由水底射灯射出的一条光线，请画出SA的折射光线和被平面镜反射处的光线。
54．如图，暗室内有一盛水的水槽，现有一束激光入射到平面镜（图中未画出）上的O点，经平面镜反射后照亮水槽底部的A点。请画出平面镜并完成光路图。

55．如图，一束光射入水中，在水底形成光斑。请根据入射光线和光斑，画出水面的反射光线和水中的折射光线。
56．如图所示，一束水平光线从空气进入玻璃，在交界处同时发生反射和折射现象，在图上作出反射光线和折射光线。
57．如图所示，S为竖直放置的玻璃砖前的一发光点，由S发出的光经平直玻璃面AB反射后通过M点，请在图中画出入射光线和反射光线以及该入射光在玻璃砖中的折射光线的大致方向。
58．如图，一束光从空气射到水面O点，反射光线在容器壁上形成一光点A。
（1）画出反射光线及对应的入射光线；
（2）大致画出该入射光线进入水的折射光线；
（3）A在水中的像到A的距离为____________cm。
59．晚上，游泳池底的灯光亮起，请画出池底一盏灯发出的一条光线在水面处发生反射和折射的光路图。
60．如图所示，一束光线从空气射入水中，在空气和水的分界面上同时发生反射和折射，请在图中作出反射光线且标出反射角的大小，并大致作出折射光线。
61．如图是一条从玻璃斜射入空气的光线，请在图中画出对应的反射光线和大致的折射光线，并标出反射角的大小。
62．如图所示，光源S发出一条光射线射向水面，在水面处发生反射和折射，反射光线经过A点。请画出入射光线、反射光线和折射光线的大致方向。
63．如图所示的实验装置，可以用来研究光从水中斜射到与空气的分界面时所发生的光现象。
（1）使入射角i在一定范围内由小变大，会发现折射角r （填写变化规律），且折射角总是大于相应的入射角；
（2）当入射角i增大到某一值时，折射角r会达到最大值，该最大值是 ；
（3）若继续增大入射角i，将会发现不再有 光线，而只存在 光线。
64．某同学利用如图所示的实验装置探究平面镜成像的特点。
（1）在水平桌面上铺一张白纸，纸上竖立一块透明玻璃板。把蜡烛A点燃放在玻璃板的前面，该同学应在玻璃板 （选填“前面”或“后面”）观察蜡烛A经玻璃板 （选填“反射”或“折射”）所成的像。
（2）再拿一支外形相同但 的蜡烛B放在玻璃板后面移动，直到看上去跟蜡烛A的像 。
（3）该同学体会到用玻璃板代替平面镜，成像虽没有平面镜清晰，但能观察到蜡烛 （选填“A”或“B”），便于确定像的位置。
65．阅读短文并回答下列问题：
光的全反射
一束激光从某种玻璃中射向空气（如图1所示），保持入射点不动，改变入射角（每次增加0.2°），当入射角增大到41.8°时，折射光线消失，只存在入射光线与反射光线，这种现象叫做光的全反射，发生这种现象时的入射角叫做这种物质的临界角。当入射角大于临界角时，只发生反射，不发生折射。
（1）上述玻璃的临界角是_____。
（2）折射光线消失后反射光线的亮度会增强，其原因是折射光消失后，
入射光几乎全部变为______________。
当光从空气射向玻璃，__________（选填“会”或“不会”）发生光的
全反射现象。
（4）一个三棱镜由上述玻璃构成，让一束光垂直于玻璃三棱镜的一个面射入（如图2所示），请在图中完成这束入射光的光路图。
