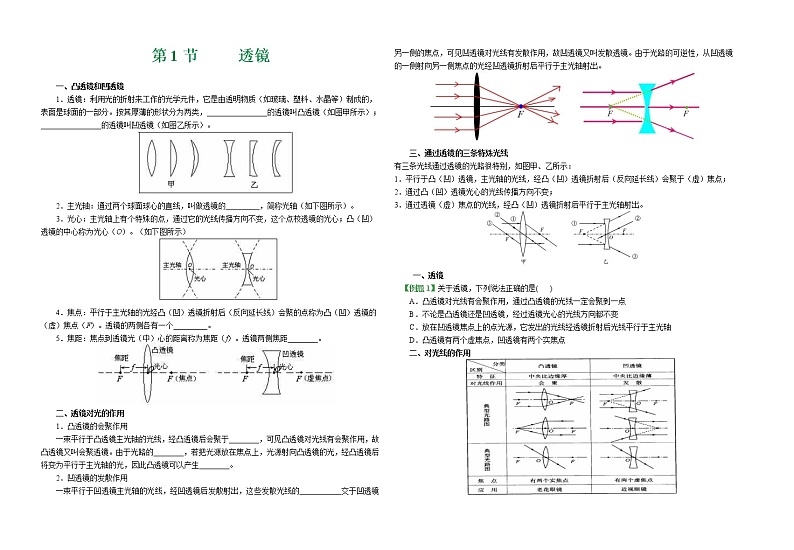

初中人教版第1节 透镜导学案

这是一份初中人教版第1节 透镜导学案，共4页。学案主要包含了凸透镜和凹透镜，透镜对光的作用，通过透镜的三条特殊光线等内容，欢迎下载使用。
一、凸透镜和凹透镜
1．透镜：利用光的折射来工作的光学元件，它是由透明物质（如玻璃、塑料、水晶等）制成的，表面是球面的一部分。按其厚薄的形状分为两类，________________的透镜叫凸透镜（如图甲所示）；________________的透镜叫凹透镜（如图乙所示）。
2．主光轴：通过两个球面球心的直线，叫做透镜的_________，简称光轴（如下图所示）。
3．光心：主光轴上有个特殊的点，通过它的光线传播方向不变，这个点校透镜的光心；凸（凹）透镜的中心称为光心（O）。（如下图所示）
4．焦点：平行于主光轴的光经凸（凹）透镜折射后（反向延长线）会聚的点称为凸（凹）透镜的（虚）焦点（F）。透镜的两侧各有一个_________。
5．焦距：焦点到透镜光（中）心的距离称为焦距（f）。透镜两侧焦距________。
二、透镜对光的作用
1．凸透镜的会聚作用
一束平行于凸透镜主光轴的光线，经凸透镜后会聚于________，可见凸透镜对光线有会聚作用，故凸透镜又叫会聚透镜。由于光路的________，若把光源放在焦点上，光源射向凸透镜的光，经凸透镜后将变为平行于主光轴的光，因此凸透镜可以产生________。
2．凹透镜的发散作用
一束平行于凹透镜主光轴的光线，经凹透镜后发散射出，这些发散光线的___________交于凹透镜另一侧的焦点，可见凹透镜对光线有发散作用，故凹透镜又叫发散透镜。由于光路的可逆性，从凹透镜的一侧射向另一侧焦点的光经凹透镜折射后平行于主光轴射出。

三、通过透镜的三条特殊光线
有三条光线通过透镜的光路很特别，如图甲、乙所示：
1．平行于凸（凹）透镜，主光轴的光线，经凸（凹）透镜折射后（反向延长线）会聚于（虚）焦点；
2．通过凸（凹）透镜光心的光线传播方向不变；
3．通过透镜（虚）焦点的光线，经凸（凹）透镜折射后平行于主光轴射出。
一、透镜
【例题1】关于透镜，下列说法正确的是( )
A．凸透镜对光线有会聚作用，通过凸透镜的光线一定会聚到一点
B．不论是凸透镜还是凹透镜，经过透镜光心的光线方向都不变
C．放在凹透镜焦点上的点光源，它发出的光线经透镜折射后光线平行于主光轴
D．凸透镜有两个虚焦点，凹透镜有两个实焦点
二、对光线的作用
【例题2】根据要求，完成下列光路图

1．( )关于光现象，下列说法正确的是
A．凸透镜只对平行光线有会聚作用 B．人向平面镜走近时，他在镜中的像逐渐变大
C．黑板面反光是由于光发生漫反射造成的 D．日食的形成是由于月球挡住了太阳射向地球的光
2．( )关于透镜的知识点，其中正确的是
A．凸透镜对光有发散作用 B．凹透镜对光有会聚作用
C．若使凸透镜产生平行光，应将光源放在凸透镜的焦点上 D．经过凸透镜射出的光线传播方向都 会发生变化
3．( )关于透镜，下列说法正确的是
A．凸透镜对光有会聚作用，因此通过凸透镜光一定会聚在焦点
B．凸透镜和凹透镜都有焦点，凸透镜有实焦点，凹透镜有虚焦点
C．凸透镜只对平行光有会聚作用
D．平行于主光轴的光，通过凹透镜后一定过焦点
4．( )下列有关透镜的说法中，正确的是
A．不论是凸透镜还是凹透镜都是用玻璃等透明材料制成的
B．凸透镜对光线起发散作用，凹透镜对光线起会聚作用
C．凸透镜有焦点，凹透镜没有焦点
D．薄透镜就是凹透镜
5．( )①凸透镜，②凹透镜，③凸面镜，④凹面镜，下列两个光学元件对平行光线都能起到会聚作用的是
A．①③ B．①④ C．②③ D．②④
6．( )如图所示的1块光学元件。要使下面的光路图成立，虚线框内应单独放入的镜是
A．1或3 B．2或4
C．1或2 D．5或6
7．( )如图所示，在虚线框内有一光学元件，请根据光路确定元件类型
A．凸透镜 B．凹透镜 C．平面镜 D．以上都不对
8．( )如图所示是透镜对光的作用，其中正确的是
9．( )下列关于凸透镜或凹透镜的光路图中不正确的是
10．( )如图中画出了光线通过透镜（图中未画出）的情形，其中凸透镜是
A．a B．b C．c D．d
11．画出如图中未知的入射线、反射线、折射线。
12．根据两图中的入射光线或折射光线，分别作出相应的折射光线或入射光线。
13．画出图中光线ab和Oc通过透镜前后的完整光路。
14．完成图丙中的光路图。
15．如图所示，一束光线先通过凹透镜L1，再通过凸透镜L2。请补充完整光路。
16．如图所示，一束光线经凹透镜折射后，射向与凹透镜主光轴平行的平面镜上，请画出：
= 1 \* GB3 ①射向凹透镜的入射光线； = 2 \* GB3 ②经平面镜的反射光线
17．如图所示，ab是光源S射向平面镜后的一条反射光线，射向凹透镜的焦点F。S′是光源S在平面镜中的像。请画出： = 1 \* GB3 ①光源S的位置； = 2 \* GB3 ②ab的入射光线； = 3 \* GB3 ③ab经凹透镜的折射光线。
18．如图请画出从光源S发出的三条光线，经透镜折射后的传播方向。
19．如图所示，一条平行于凸透镜主光轴CC′的入射光线经透镜折射后入射于平面镜上的N点（平面镜与主光轴平行），经平面镜反射后与主光轴CC′相交于B点，过N点作平面镜的法线与主光轴CC′相交于A点，O点为凸透镜的光心。
（1）请在图中画出这条光线经凸透镜折射前和折射后的光路图。
（2）若OA=4 cm，AB=1.5 cm，则凸透镜的焦距f=________________cm。
20．( )小林在森林公园里玩时，看到一个丢弃的塑料瓶，她想到，瓶里如果进了水后最容易引起火灾， 其主要原因是
A．盛有水的瓶相当于一个凹透镜，对光线有会聚作用
B．盛有水的瓶相当于一个凸透镜，对光线有发散作用
C．盛有水的瓶相当于一个凸透镜，对光线有会聚作用
D．盛有水的瓶相当于一个凹透镜，对光线有发散作用
21．( )昆虫观察盒的盒盖是一个凸透镜（如图所示），盒盖到盒底的距离为10 cm，利用凸透镜能成正立、放大像的原理可以方便地观察小昆虫。在一次实验中，小明不小心把盒盖上的凸透镜打碎了。为了修好观察盒，老师分别给他提供了焦距为4 cm、8 cm、10 cm和12 cm的
凸透镜各一个，他应该选择
A．焦距为4 cm的凸透镜 B．焦距为8 cm的凸透镜
C．焦距为10 cm的凸透镜 D．焦距为12 cm的凸透镜
22．( )以下光线通过透镜的光路图，其中正确的是
A． B． C． D．
23．如图所示，是一枝菊花的花顶S反射出的三条特殊光线SA、SB和SC。其中，SA平行于主光轴，SB经过光心，SC经过左焦点，请画出这三条光线通过凸透镜折射后的出射光线。
24．如图所示，请画出由S点发出的光经过凸透镜后的折射光线，并确定发光点S的像点S′。
25．在下面图中框内填入合适的透镜。
26．如图，画出通过两透镜的折射光线（友情提醒：两透镜焦点重合）。
27．如下图所示，MN为凸透镜的主光轴，A为烛焰，A′为烛焰在光屏上所成的像，根据凸透镜成像原理在下图中画出凸透镜的位置及其焦点（画出一个焦点即可）。
28．( )如图所示，对光有发散作用的透镜是
A． B． C． D．
29．( )如图所示光线经过一个光学元件后传播方向发生了改变，则虚线框内的光学元件是
A．凹透镜 B．凸透镜 C．平面镜 D．潜望镜
30．( )香水的主要成分是易燃酒精，如图所示为四瓶香水，透明玻璃瓶盖形状各异，最容易在阳光下引发火灾的是
31．如图所示，把一凸透镜放在平面镜前，当用眼睛观察镜子时，光束似乎是从M处发散开来的，则光束会聚处和M点的距离是 m，该凸透镜的焦距是 m。
32．请画出入射光线通过透镜后的折射光线．
33．请完成图中，光线通过凸透镜折射，再经平面镜反射的光路图。
34．如图所示，一束光线经平面镜反射后，过凸透镜的焦点F射向凸透镜。请在图中画出射向平面镜的入射光线和经凸透镜后的折射光线，并标出入射角的度数。
35．请在图中画出折射线。
]
36．根据光的传播光路，在下图中虚线框内，填上适当的光学镜。
