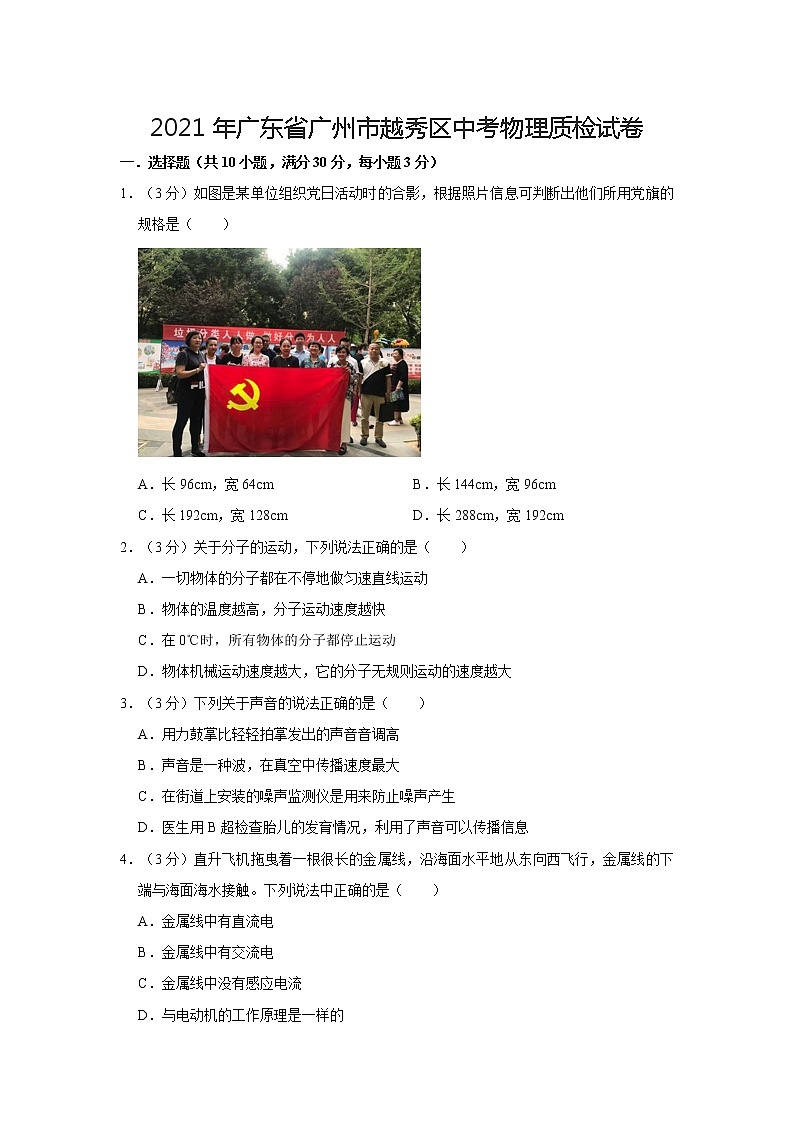

2021年广东省广州市越秀区中考物理质检试卷

这是一份2021年广东省广州市越秀区中考物理质检试卷，共17页。

1．（3分）如图是某单位组织党日活动时的合影，根据照片信息可判断出他们所用党旗的规格是（ ）
A．长96cm，宽64cmB．长144cm，宽96cm
C．长192cm，宽128cmD．长288cm，宽192cm
2．（3分）关于分子的运动，下列说法正确的是（ ）
A．一切物体的分子都在不停地做匀速直线运动
B．物体的温度越高，分子运动速度越快
C．在0℃时，所有物体的分子都停止运动
D．物体机械运动速度越大，它的分子无规则运动的速度越大
3．（3分）下列关于声音的说法正确的是（ ）
A．用力鼓掌比轻轻拍掌发出的声音音调高
B．声音是一种波，在真空中传播速度最大
C．在街道上安装的噪声监测仪是用来防止噪声产生
D．医生用B超检查胎儿的发育情况，利用了声音可以传播信息
4．（3分）直升飞机拖曳着一根很长的金属线，沿海面水平地从东向西飞行，金属线的下端与海面海水接触。下列说法中正确的是（ ）
A．金属线中有直流电
B．金属线中有交流电
C．金属线中没有感应电流
D．与电动机的工作原理是一样的

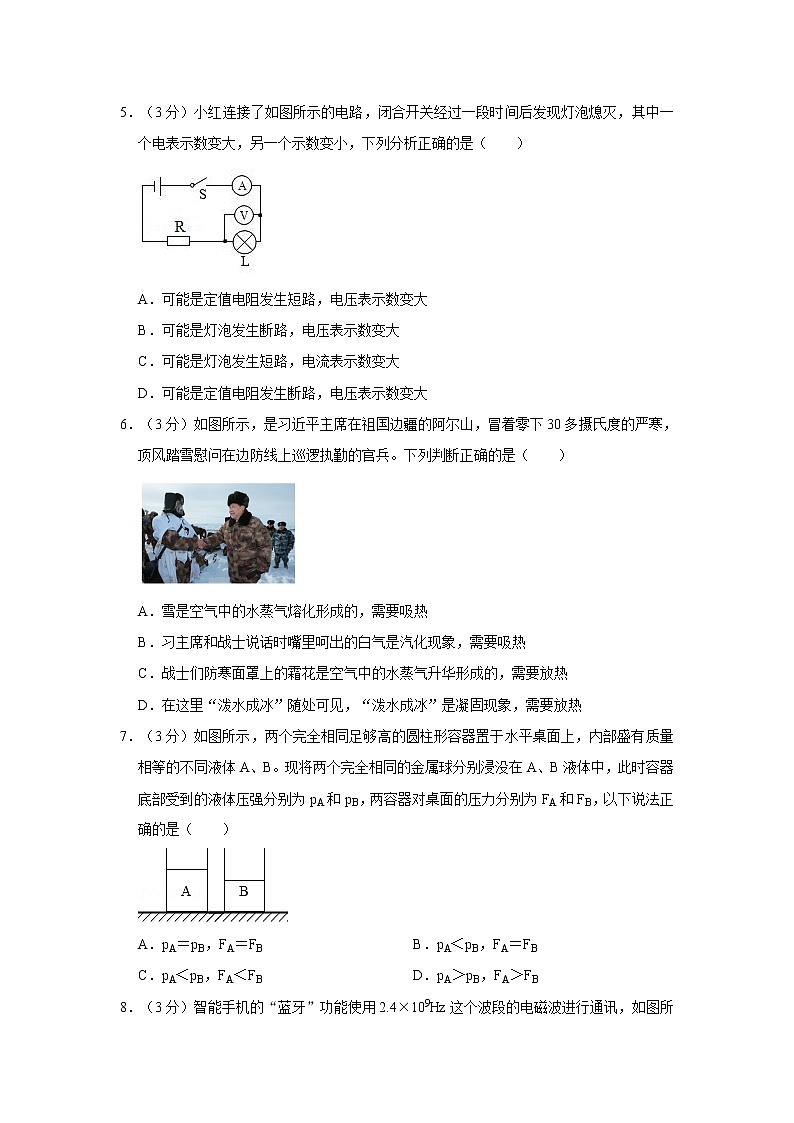

5．（3分）小红连接了如图所示的电路，闭合开关经过一段时间后发现灯泡熄灭，其中一个电表示数变大，另一个示数变小，下列分析正确的是（ ）
A．可能是定值电阻发生短路，电压表示数变大
B．可能是灯泡发生断路，电压表示数变大
C．可能是灯泡发生短路，电流表示数变大
D．可能是定值电阻发生断路，电压表示数变大
6．（3分）如图所示，是习近平主席在祖国边疆的阿尔山，冒着零下30多摄氏度的严寒，顶风踏雪慰问在边防线上巡逻执勤的官兵。下列判断正确的是（ ）
A．雪是空气中的水蒸气熔化形成的，需要吸热
B．习主席和战士说话时嘴里呵出的白气是汽化现象，需要吸热
C．战士们防寒面罩上的霜花是空气中的水蒸气升华形成的，需要放热
D．在这里“泼水成冰”随处可见，“泼水成冰”是凝固现象，需要放热
7．（3分）如图所示，两个完全相同足够高的圆柱形容器置于水平桌面上，内部盛有质量相等的不同液体A、B。现将两个完全相同的金属球分别浸没在A、B液体中，此时容器底部受到的液体压强分别为pA和pB，两容器对桌面的压力分别为FA和FB，以下说法正确的是（ ）
A．pA＝pB，FA＝FBB．pA＜pB，FA＝FB
C．pA＜pB，FA＜FBD．pA＞pB，FA＞FB

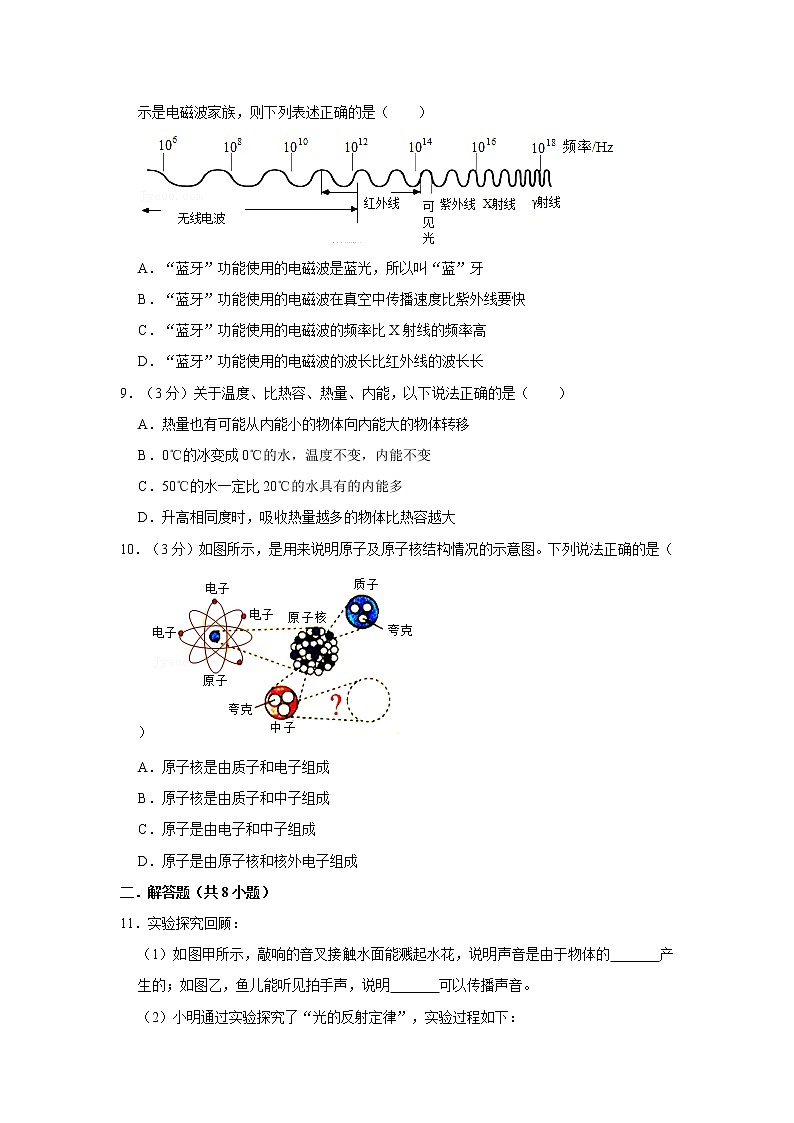

8．（3分）智能手机的“蓝牙”功能使用2.4×109Hz这个波段的电磁波进行通讯，如图所示是电磁波家族，则下列表述正确的是（ ）
A．“蓝牙”功能使用的电磁波是蓝光，所以叫“蓝”牙
B．“蓝牙”功能使用的电磁波在真空中传播速度比紫外线要快
C．“蓝牙”功能使用的电磁波的频率比X射线的频率高
D．“蓝牙”功能使用的电磁波的波长比红外线的波长长
9．（3分）关于温度、比热容、热量、内能，以下说法正确的是（ ）
A．热量也有可能从内能小的物体向内能大的物体转移
B．0℃的冰变成0℃的水，温度不变，内能不变
C．50℃的水一定比20℃的水具有的内能多
D．升高相同度时，吸收热量越多的物体比热容越大
10．（3分）如图所示，是用来说明原子及原子核结构情况的示意图。下列说法正确的是（ ）
A．原子核是由质子和电子组成
B．原子核是由质子和中子组成
C．原子是由电子和中子组成
D．原子是由原子核和核外电子组成
二．解答题（共8小题）
11．实验探究回顾：
（1）如图甲所示，敲响的音叉接触水面能溅起水花，说明声音是由于物体的 产生的；如图乙，鱼儿能听见拍手声，说明 可以传播声音。
（2）小明通过实验探究了“光的反射定律”，实验过程如下：
①所选实验器材： 、 、 、 等。
②如图甲进行实验并将实验数据记录在表格中，小明通过分析实验数据得出的结论是：光在反射时， 。
③比较图丙和图丁，小明得出的结论是： 。
（3）如图1，探究平面镜成像特点时，常选用一块 作平面镜，将其竖立在铺有白纸的桌面上。将一只点燃的蜡烛放在镜前，另选一只相同的未点燃的蜡烛放在镜后进行观察。选用两支相同的蜡烛是为了比较 。
（4）一个小组在探究“凸透镜的成像规律”实验，如图2所示，当把蜡烛放在 点时，光屏上出现倒立、放大的像，生活中的 就是利用这一原理制成的；把烛焰放在 点上，可以成正立、放大的虚像，生活中的 就是根据这一原理工作的。
12．阅读《过山车》，回答下列问题。
过山车是一项富有刺激性的娱乐工具。过山车的运动包含了许多物理学原理，人们在设计过山车时巧妙地运用了这些原理。如果能亲身体验一下由能量守恒、加速度和力交织在一起产生的效果，那感觉真是妙不可言。在刚刚开始时，过山车的小列车是依靠一个机械装置的推力推上最高点的，但在第一次下行后，就再也没有任何装置为它提供动力了。事实上，从这时起，带动它沿轨道行驶的唯一的“发动机”将是重力势能，即由重力势能转化为动能、又由动能转化为重力势能这样一种不断转化的过程构成的。重力势能是物体因其所处位置而自身拥有的能量，它是由于物体和地球的引力相互作用而产生的。对过山车来说，它的重力势能在处于最高点时达到了最大值，也就是当它爬升到“山丘”的顶峰时最大。当过山车开始下降时，它的重力势能就不断地减少（因为高度下降了），但能量不会消失，而是转化成了动能，也就是运动的能量。不过，在能量的转化过程中，由于过山车的车轮与轨道的摩擦而产生了热量，从而损耗了少量的机械能动能和重力势能这就是为什么在设计中随后的小山丘比开始时的小山应略矮一点的原因。
过山车在过山车的尾部车厢最为强烈。因为最后一节车厢通过最高点时的速度比过山车头部的车厢要快，这是由于过山车中部的重心最高时，重力势能最大，而当尾部到达最高点时，重心位置已经不在最高位置，已经有一部分重力势能转化为动能了。这样，乘坐在最后一节车厢的人就能够快速地达到和跨越最高点，从而就会产生一种要被抛离的感觉，因为重心正在加速向下运动。尾部车厢的车轮是牢固地扣在轨道上的，否则在到达顶峰附近时，小车厢就可能脱轨飞出去。中前部的车厢情况就不同了，过山车的重心在“身后”，在短时间内，它虽然处在下降的状态，但是它要“等待”重心越过高点被重力推动。
（1）过山车上升阶段，其重力势能 （选填“增加”“减少”或“不变”）
（2）过山车在轨道的最低处，运动最快动能最大说明物体的动能同 有关。
（3）设计师所设计的过山车轨道中，过山车依次通过的竖直回环的高度一次比一次低的原因是 。
（4）在过山车运行起来以后，坐在过山车不同位置的乘客，通过某一竖直回环的最高点时，乘坐在 （选填“车中部”或“车尾部“）通过时速度最大。
13．搬运工人站在水平高台上用如图所示的滑轮组匀速竖直向上提升重物，不计绳重和摩擦，工人与地面接触的总面积为4×10﹣2m2，提升时间为20s，重物上升高度为2m。求：
（1）搬运工人用该滑轮组提升重物时 （选填“改变”或“没有改变”）用力方向；
（2）若拉力F的大小为150N，则拉力的功率为多大？
（3）若上述过程中所提货物重为360N，则滑轮组的机械效率为多大？
（4）若仍用该滑轮组提升另一货物，物重为60N，在提升过程中该工人对高台的压强与不提升重物相比增加了多少帕斯卡？
14．在测定电压为3.8V的小灯泡额定功率的实验中：
（1）某同学连实验电路如图所示，他的连接有三处明显的错误，请在图中把错误的地方指出来。
① ；
② ；
③
（2）伏安法测量电功率的原理是。
（3）若用闭合开关之后，电压表的示数为3V，为了测灯泡的额定功率，则变阻器的滑片应向 移动，直到电压表的示数等于 为止。
（4）若小灯泡正常发光时，如图所示，电流表示数为 A，则小灯泡的额定功率是 。
（5）夏季的晚上七到十点是用电高峰期，此时加在灯泡两端的实际电压U实＜U额，使得P实 P额，灯也较暗；而夏季的下半夜是用电低峰期，此时加在灯泡两端的实际电压U实＞U额，使得P实 P额，灯则较亮；若实际电压远大于灯泡的额定电压，则灯丝可能会 。
15．如图所示是某电热器的工作原理图，R1、R2是发热电阻，虚线框为电热器的金属外壳。它用一个旋转开关可以实现电热器多挡位工作的要求。其中旋转开关内有一块绝缘圆盘，在圆盘的左边缘依次有4个金属触点①、②、③、④，右边缘是一金属板，可绕中心轴转动的开关旋钮两端各有一个金属滑片，转动开关旋钮可以将左边缘相邻的两个触点与右边缘的金属板同时连通。如旋到图中位置S时，金属滑片将1、2两触点同时与右边缘金属板接通。
（1）如果请你为这台电热器配备一个三脚插头，如图乙所示，应该将电路图中的地线接到插头的 （选填“G”、“L”或“N”）脚。正常情况下，火线和零线之间的电压为 V。
（2）小明想在电路中加一个“倾倒开关”，使电热器被碰倒时能自动断开电路，以免引起火灾。该开关最好应安装在示意图中A、B、C、D、E中的 点处。
（3）如果R1＝R2，旋钮开关旋到位置S时的电功率为1000W，求R1和R2的阻值。
（4）当旋钮开关旋到位置T时，通电1min产生的热量是多少？
（5）某种橡皮绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如下表，请你计算说明应选横截面积为多大的铜芯导线作为该电热器的输出导线，才符合既适用又经济的原则？
16．三峡水利枢纽工程是中国规模最大的水利枢纽工程，枢纽控制流域面积约1.0×106km2，占长江流域面积的56%，防洪限制水位为145m，坝址所在位置年平均流量为Q＝4.51×1011m3．水利枢纽的主要任务包括防洪、发电、航运三方面，在发电方面，三峡水电站共安装32台7×105kW水轮发电机组，另外还有2台5×104kW电源机组，总装机容量（指34台发电机组同时工作时的总发电功率）P＝2.25×107kW，设计年发电量约W＝1011kW•h．阅读上述材料，解答下列问题（水的密度ρ＝1.0×103kg/m3，取g＝10N/kg）：
（1）计算三峡电站达到限制水位时，在水平底部20m2的面积上所承受的压力为多大；
（2）某货轮载重量为2000t，此时水位刚好达到其载重线，则该货轮浸入水中体积为多大。
17．如图所示是小红和小华同学探究“杠杆平衡的条件”的几个实验情景：
（1）挂钩码前，杠杆在如图甲所示的位置静止，此时杠杆 （选填“达到”或“没有达到”）平衡状态，为使杠杆在水平位置平衡，应将杠杆右端的平衡螺母向 （选填“左”或“右”）调节。
（2）如图乙所示，A点挂有2个质量均为50g的钩码，为了让杠杆在水平位置平衡，应在B点挂 个质量均为50g的钩码。
（3）取下B位置的钩码，改用弹簧测力计拉杠杆的C点，当弹簧测力计由位置1转至位置2的过程中，杠杆在水平位置始终保持平衡，则测力计的示数如何变化？
（4）实验结束后，小华联想到生活中的杆秤，其主要结构由秤杆、秤钩A、提纽（B、C）、秤砣D组成（0点为刻度的起点）。如图丁所示是用杆秤称量货物时的情景。
①在称量货物时，使用提纽 （选填“B”或“C”），该杆秤的称量范围更大。
②若该杆秤配套的秤砣D有磨损，称量货物时杆秤显示的质量将比被测货物的真实质量偏 （选填“大”或“小”）。
18．小明在使用弹簧时发现，在弹性限度内弹簧受到的拉力越大，弹簧被拉伸得越长。于是他设计实验探究了“弹簧伸长的长度与弹簧所受外力的关系”，以下是他记录的实验数据：
（1）请在图中描出钩码对弹簧的拉力为2N时的弹簧伸长的长度的数据点，并绘制出弹簧伸长的长度△l随弹簧所受外力F变化的图线。
（2）根据上述实验数据，若该弹簧在弹性限度内伸长的长度△l为8cm时，弹簧所受外力为 N。
（3）根据上述实验结果可制成的测量工具是 。
参考答案
一．选择题（共10小题，满分30分，每小题3分）
1．解：成年人的身高在170cm左右。由图知，党旗的长度略大于身高，宽度略小于身高，所以分别在192cm，宽128cm左右。
故选：C。
2．解：A、一切物体的分子都在不停地做无规则运动，并不是直线运动，故A错误；
B、分子运动的快慢和温度有关，温度越高分子运动越快，故B正确；
C、构成物质的分子永不停息地做无规则运动，0℃的分子也在不停地做无规则运动；故C错误；
D、分子做无规则运动的速度与物体的温度有关，与物体的机械运动的速度无关，故D错误。
故选：B。
3．解：A、用力鼓掌比轻轻拍掌发出的声音的振幅大，响度大，故A错误；
B、声音是一种波，它不能在真空中传播，故B错误；
C、噪声强度显示仪是用来检测噪声等级的，不能减弱噪声，故C错误；
D、医生用B超检查胎儿的发育情况，利用了声音可以传播信息，故D正确。
故选：D。
4．解：由于地理的南极是地磁的北极，地理的北极是地磁的南极，故磁感线是呈南北分部的，故如果飞机自西向东飞行，能做切割磁感线运动，故金属线上有感应电流产生，由于切割磁感线的方向相同，电流的方向不变，为直流电，与发电机的原理是相同的，故A正确。
故选：A。
5．解：由图可知，电阻R与灯泡L串联，电压表测量灯泡两端的电压；
A、若定值电阻发生短路，电路总阻值减小，电流变大，灯L更亮，故A错误；
B、若灯泡发生断路，整个电路断路，则电压表的正负接线柱与电源两极相连，即电压表测量电源电压，因此电压表示数变大，而电路中没有电流，即电流表无示数，故B正确；
C、若灯泡发生短路，电路总阻值减小，电流变大，电流表示数变大，此时电压表也被短路，因此电压表示数为零，即电压表示数减小，故C正确；
D、若定值电阻发生断路，电压表无法与电源负极相连，因此电压表示数为零，并且电路没有电流，即电流表示数也为零，故D错误。
故选：BC。
6．解：
A、雪是由空气中的水蒸气遇冷凝华形成的小冰晶，故A错误；
B、寒冷的冬天，人们说话时嘴里呼出的“白气”，是水蒸气遇冷会发生液化形成小水珠，故B错误；
C、霜是空气中的水蒸气遇冷凝华为固体的冰晶，附着在物体表面，故C错误；
D、“泼水成冰”是在极低的温度下水变为冰的过程，物质从液态变为固态的过程是凝固，凝固放热，故D正确；
故选：D。
7．解：由图可知，A液体的体积要大于B液体的体积，液体A、B的质量相同，根据ρ＝可知，
容器为圆柱形容器，液体对容器底的压力F＝G＝mg，由于A液体的质量等于B液体的质量，所以A液体对容器底的压力等于B液体对容器底的压力；而两个圆柱形容器完全相同、底面积相同，所以由p＝可知A两容器底受到的液体压强等于B两容器底受到的液体压强；
将两个完全相同的金属球分别投入两容器中都浸没，且两容器均没有液体溢出，所以排开液体的体积相同，即液面升高的高度相同；
根据液体压强的公式p＝ρgh可知，△pA＝ρAg△h，△pB＝ρBg△h，由于ρA＜ρB，则△pA＜△pB，所以将两个完全相同的金属球分别投入两容器中时，容器底部受到的压强关系为：pA＜pB；
根据题意可知，容器质量相同、液体质量相同、小球质量相同，则两个容器的总质量相同，重力相同，都在水平面上，容器对水平面的压力等于其重力，故压力相同，即，FA＝FB。
故选：B。
8．解：A、“蓝牙”功能使用2.4×109Hz这个波段的电磁波，在无线电波的范围内，不在可见光范围，故A错误；
B、电磁波在真空中传播速度为一定值3.0×108m/s，故B错误；
CD、根据c＝λf，c为定值，所以波长与频率成反比，由图可知，“蓝牙”功能使用的电磁波的频率比红外线、X射线的频率高，波长比红外线、X射线长，故C错误，D正确。
故选：D。
9．解：
A．在热传递过程中，热量从温度高的物体传递给温度低的物体，内能小的物体可能温度高，内能大的物体可能温度低，故A正确；
B．0℃的冰变成0℃的水，在熔化过程中，从外界吸收热量，内能增大，但温度保持在熔点不变，故B错误；
C．内能的多少与物体的质量、温度、状态等因素有关，因此只有温度关系，不能确定其内能的关系，故C错误；
D．根据Q＝cm△t可知，在△t相同时，物体吸收热量的多少与物体质量和比热容的大小有关，不知道质量大小关系就无法根据吸收热量的多少来判断比热容的大小，故D错误。
故选：A。
10．解：AB、原子核由质子和中子组成，故A错误，B正确；
CD、原子是由原子核和核外电子组成，故C错误、D正确。
故选：BD。
二．解答题（共8小题）
11．解：（1）响的音叉接触水面能溅起水花，说明声音是由于物体的振动产生；
鱼儿能听见拍手声，说明水（液体）能传播声音。
故答案为：振动；液体。
（2）①因实验目的是“探究光的反射定律”，所以要有光源，反射面，硬纸板，量角器
故答案为：平面镜；激光手电。
②由表中数据可知，当入射角增大时，反射角也随之增大，且二者角度相等。
故答案为：反射角等于入射角。
③比较图丙和图丁可知：若把法线左边的纸板向后或向前折，则在纸板上将不能看到反射光线，这说明：反射光线、入射光线和法线在同一平面内。
故答案为：③反射光线、入射光线和法线在同一平面内
（3）由于玻璃板既反光又透光，所以既能看到前面蜡烛在后面成的像，又能看到后面的蜡烛，这样可以准确确定像的位置。
像和物的大小是用等效替代法进行比较的，即，两支蜡烛大小相同，后面的蜡烛又和前面蜡烛的像大小相同，所以像与物大小相同。
故答案为：玻璃板；像与物的大小。
（4）由凸透镜成像规律可知，当光屏上出现倒立、放大的像时，此时f＜u＜2f时，即在图2中的c点或d点位置都可以，幻灯机或投影仪就是根据此原理制成的；
由凸透镜成像规律可知，当成正立、放大的虚像时，此时u＜f，即在图2中的e点位置，生活中的放大镜就是利用了此规律。
故答案为：c或d；投影仪；e；放大镜。
12．解：（1）由于重力势能的大小与物体的质量、高度有关，所以山车上升阶段，质量不变，高度增加，所以重力势能增加；
（2）过山车在轨道的最低处，运动最快，动能最大，说明物体的动能同速度大小有关；
（3）由于车与轨道是有摩擦力的，所以设计师所设计的过山车轨道中，过山车依次通过的竖直回环的高度一次比一次低的原因是过山车的车轮与轨道的摩擦产生热量，从而损耗了少量的机械能；
（4）在过山车运行起来以后，坐在过山车不同位置的乘客，通过某一竖直回环的最高点时，由于车尾部所经过的圆环周长最长，所以乘坐在车尾部通过时速度最大。
故答案为：（1）增加；（2）速度大小；（3）过山车的车轮与轨道的摩擦产生热量，从而损耗了少量的机械能；（4）车尾部。
13．解：
（1）提升重物时，重物所受拉力方向向上，由图可知绳子自由端拉力的方向也是向上的，所以搬运工人用该滑轮组提升重物时，没有改变用力的方向；
（2）重物上升速度：v物＝＝＝0.1m/s，
由图可知，n＝3，则绳子自由端的速度：v′＝3v物＝3×0.1m/s＝0.3m/s，
拉力的功率：P＝Fv'＝150N×0.3m/s＝45W；
（3）滑轮组的机械效率为：
η＝＝＝＝＝＝80%；
（4）不计滑轮组的绳重和摩擦时，绳端拉力F＝（G+G动），
则动滑轮的重力：
G动＝nF﹣G＝3×150N﹣360N＝90N，
提升60N的重物时的拉力：F'＝（G'+G动）＝（60N+90N）＝50N，
由于力的作用是相互的，则工人受到的拉力：F拉＝F'＝50N，
提升重物时对高台增加的压力：ΔF压＝F拉＝50N，
则工人提升重物时对高台增加的压强：
Δp＝＝＝1.25×103Pa。
答：（1）没有改变；
（2）若拉力F的大小为150N，则拉力的功率为45W；
（3）若上述过程中所提货物重为360N，则滑轮组的机械效率为80%；
（4）在提升过程中该工人对高台的压强与不提升重物相比增加了1.25×103Pa。
14．解：（1）电流表正负接线柱接错了，电源电压为6V，而电压表用了0﹣3V的量程，为了保护电路，滑动变阻器的滑片应调到阻值最大位置；
（2）伏安法测量电功率是利用电压表测出灯泡两端的电压，用电流表测灯泡中的电流，再利用P＝UI计算电功率；
（3）由于闭合开关时，滑动变阻器的滑片在阻值最大位置，灯泡上的电压小于额定电压，要达到额定电压3.8V，则应电流大点，故滑片向左移动；
（4）电流表使用了0﹣0.6A的量程，分度值为0.02A，故读数为0.5A，
电功率P＝UI＝3.8V×0.5A＝1.9W；
（5）由P＝UI＝知，当电压变大时，实际功率要变大，会烧坏用电器，当电压变小时，实际功率要变小。
故本题答案为：（1）①电流表正负接线柱接反，②电压表的量程选小，③滑动变阻器没有调到最大
（2）P＝UI
（3）左；3.8V
（4）0.5A；1.9W
（5）＜；＞；烧坏。
15．解：（1）家庭电路中，金属用电器使用三脚插头和三孔插座，是为了防止金属用电器漏电时发生触电事故。
地线接用电器的金属外壳，为了防止金属外壳的用电器漏电时发生触电事故，地线接三脚插头的上脚，当三脚插头插入三孔插座，能使金属外壳接地，防止触电事故的发生，即应该将电路图中的地线接到插头的G。
正常情况下，火线和零线之间的电压为220V。
（2）防止倾倒造成火灾，一定把“倾倒开关”，接在火线上，在倾倒时，切断火线，所以倾倒开关接在A处。
（3）如旋到图中位置S时，可判断R1被短路，
R1＝R2＝＝＝48.4Ω。
（4）当旋钮开关旋到位置T时，R1与 R2串联，通电1min产生的热量是：
Q＝t＝×60s＝3.0×104J。
（5）电热器工作时的最大电流：I＝＝≈4.55A
由表可知，应选横截面积为1mm2的导线。
答：（1）G，220；（2）A；
（3）R1和R2的阻值为48.4Ω；
（4）通电1min产生的热量是3.0×104J；
（5）应选横截面积为1mm2的导线。
16．解：（1）已知三峡电站达到限制水位时水深h＝145m，
在水平底部20m2的面积上所承受的压强为：
p＝ρgh＝1.0×103kg/m3×10N/kg×145m＝1.45×106Pa；
根据p＝知，在水平底部20m2的面积上所承受的压力为：
F＝pS＝1.45×106Pa×20m2＝2.9×107N；
（2）根据ρ＝知，该货轮浸入水中体积为：
V浸＝＝＝2×103 m3。
答：（1）三峡电站达到限制水位时，在水平底部20m2的面积上所承受的压力为2.9×107N；
（2）某货轮载重量为2000t，此时水位刚好达到其载重线，则该货轮浸入水中体积为2×103 m3。
17．解：（1）实验前，将杠杆中点置于支架上，当杠杆静止时，发现杠杆左端下沉，此时杠杆处于静止状态，杠杆达到平衡状态；
杠杆左端下沉，说明杠杆的重心在支点左侧，要使其在水平位置平衡，应将杠杆平衡螺母向右调节，直到杠杆在水平位置平衡；
（2）乙图所示，A点挂有2个质量均为50g的钩码，为了让杠杆在水平位置平衡，
根据杠杆的平衡条件：
2G×3L＝nG×2L，
解得：n＝3，故应B点挂3个质量均为50g的钩码；
（3）让杠杆在水平位置平衡，将弹簧测力计斜向左拉或将弹簧测力计斜向右拉，阻力和阻力臂不变，拉力的力臂变短，根据杠杆平衡条件可知，杠杆在水平位置平衡时，拉力变小，所以测力计的示数先变小后变大；
（4）①由图示可知，使用提纽C时，秤砣的力臂变大，物体的力臂变小，由m秤砣gL秤砣＝m物gL物可知，杆秤的最大称量量较大。
②当秤砣磨损一部分，相当于秤砣的质量减小了，根据杠杆的平衡条件知，在阻力和阻力臂不变时，动力减小，动力臂增大，所以测量结果偏大了。
故答案为：（1）达到；右；（2）3；（3）先变小后变大；（4）①C；②大。
18．解：根据表格信息，描出钩码对弹簧的拉力为2N时的弹簧伸长的长度的数据点，以及绘制出弹簧伸长的长度△l随弹簧所受外力F变化的图线，如下：
（2）由表格数据可知，该弹簧在弹簧限度内每伸长1cm，所需要的拉力为0.5N，则当伸长的长度△l为8cm，弹簧所受拉力F＝8cm×0.5N/cm＝4N；
（3）在弹性限度内弹簧受到的拉力越大，弹簧的伸长量就越长，利用这个道理做成的测力计，叫做弹簧测力计。
故答案为：（1）图象如上图所示；（2）4；（3）弹簧测力计。
实验次数
1
2
3
4
5
入射角i（°）
20
40
45
60
70
反射角r（°）
20
40
45
60
70
导线规格
导线横截面积S/mm2
0.5
1
1.5
2.5
安全载流量I/A
4
8
12
20
钩码对弹簧的拉力F/N
0.5
1
1.5
2
2.5
3
3.5
弹簧伸长的长度△l/cm
1
2
3
4
5
6
7
