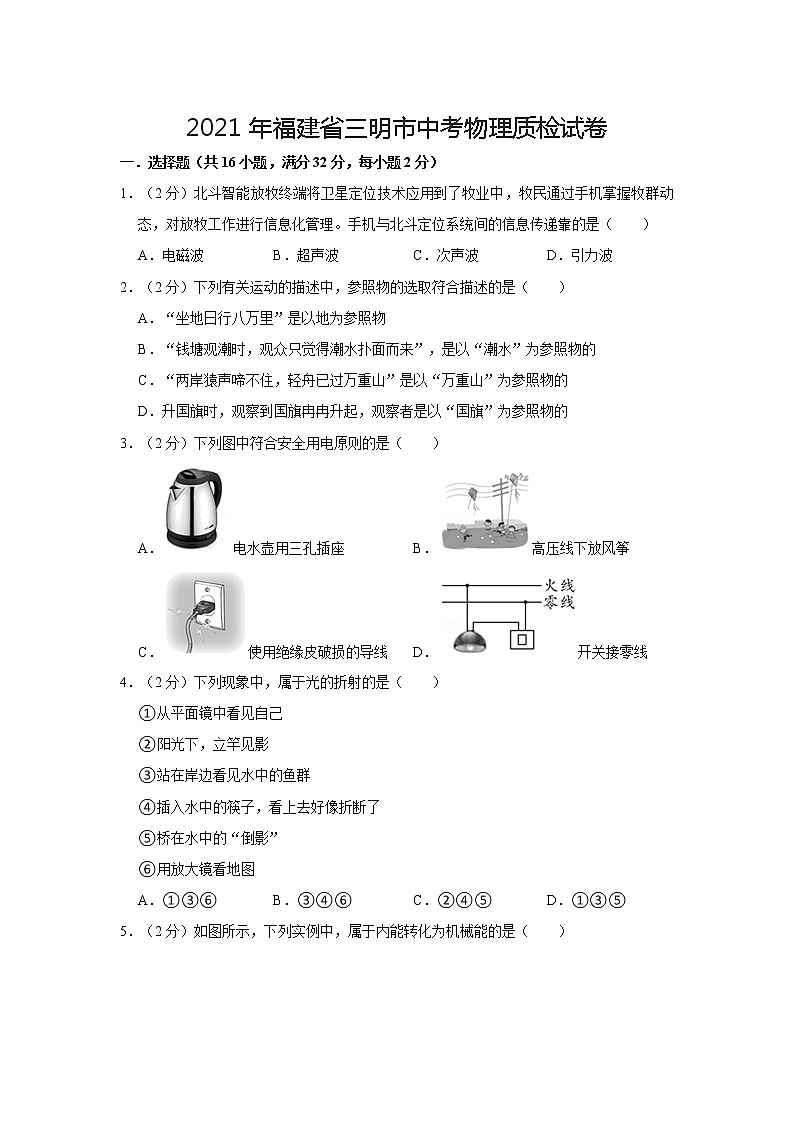

2021年福建省三明市中考物理质检试卷

这是一份2021年福建省三明市中考物理质检试卷，共24页。
1．（2分）北斗智能放牧终端将卫星定位技术应用到了牧业中，牧民通过手机掌握牧群动态，对放牧工作进行信息化管理。手机与北斗定位系统间的信息传递靠的是（ ）
A．电磁波B．超声波C．次声波D．引力波
2．（2分）下列有关运动的描述中，参照物的选取符合描述的是（ ）
A．“坐地日行八万里”是以地为参照物
B．“钱塘观潮时，观众只觉得潮水扑面而来”，是以“潮水”为参照物的
C．“两岸猿声啼不住，轻舟已过万重山”是以“万重山”为参照物的
D．升国旗时，观察到国旗冉冉升起，观察者是以“国旗”为参照物的
3．（2分）下列图中符合安全用电原则的是（ ）
A．电水壶用三孔插座B．高压线下放风筝
C．使用绝缘皮破损的导线D．开关接零线
4．（2分）下列现象中，属于光的折射的是（ ）
①从平面镜中看见自己
②阳光下，立竿见影
③站在岸边看见水中的鱼群
④插入水中的筷子，看上去好像折断了
⑤桥在水中的“倒影”
⑥用放大镜看地图
A．①③⑥B．③④⑥C．②④⑤D．①③⑤

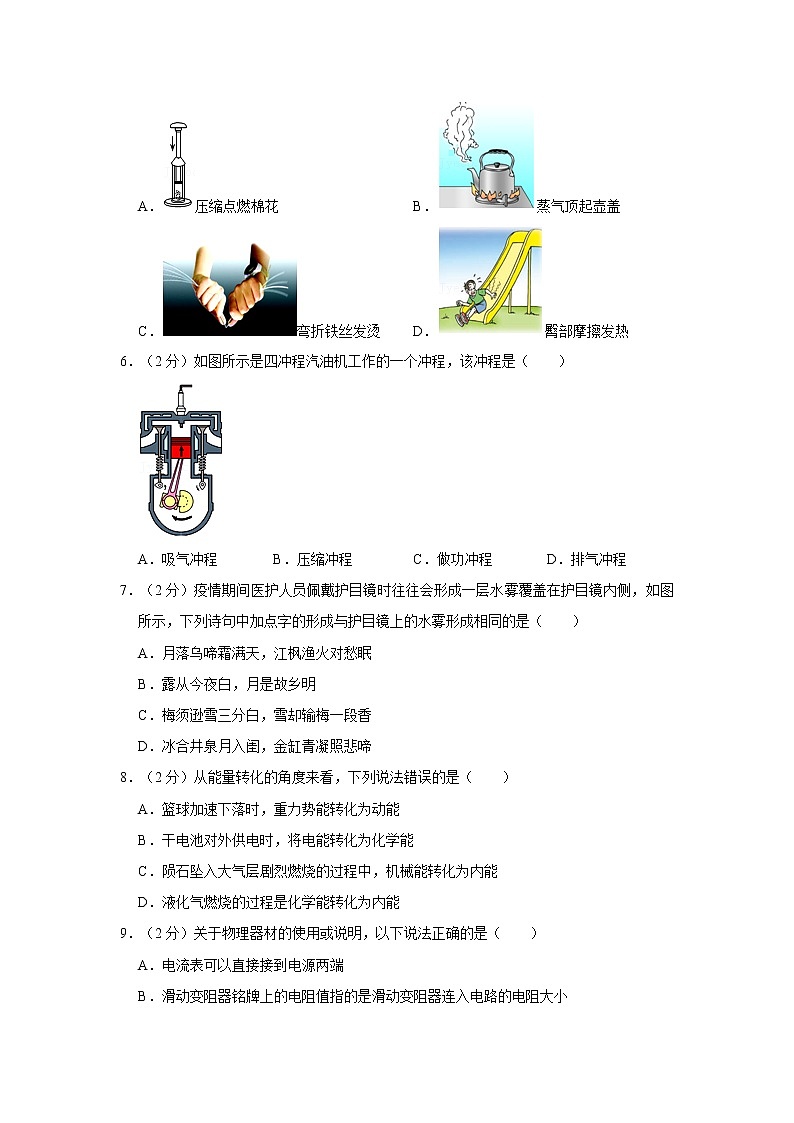

5．（2分）如图所示，下列实例中，属于内能转化为机械能的是（ ）
A．压缩点燃棉花B．蒸气顶起壶盖
C．弯折铁丝发烫D．臀部摩擦发热
6．（2分）如图所示是四冲程汽油机工作的一个冲程，该冲程是（ ）
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
7．（2分）疫情期间医护人员佩戴护目镜时往往会形成一层水雾覆盖在护目镜内侧，如图所示，下列诗句中加点字的形成与护目镜上的水雾形成相同的是（ ）
A．月落乌啼霜满天，江枫渔火对愁眠
B．露从今夜白，月是故乡明
C．梅须逊雪三分白，雪却输梅一段香
D．冰合井泉月入闺，金缸青凝照悲啼
8．（2分）从能量转化的角度来看，下列说法错误的是（ ）
A．篮球加速下落时，重力势能转化为动能
B．干电池对外供电时，将电能转化为化学能
C．陨石坠入大气层剧烈燃烧的过程中，机械能转化为内能
D．液化气燃烧的过程是化学能转化为内能
9．（2分）关于物理器材的使用或说明，以下说法正确的是（ ）
A．电流表可以直接接到电源两端
B．滑动变阻器铭牌上的电阻值指的是滑动变阻器连入电路的电阻大小
C．电能表是测量电功或记录用电器消耗电能的仪表
D．体温计不能离开人体进行读数

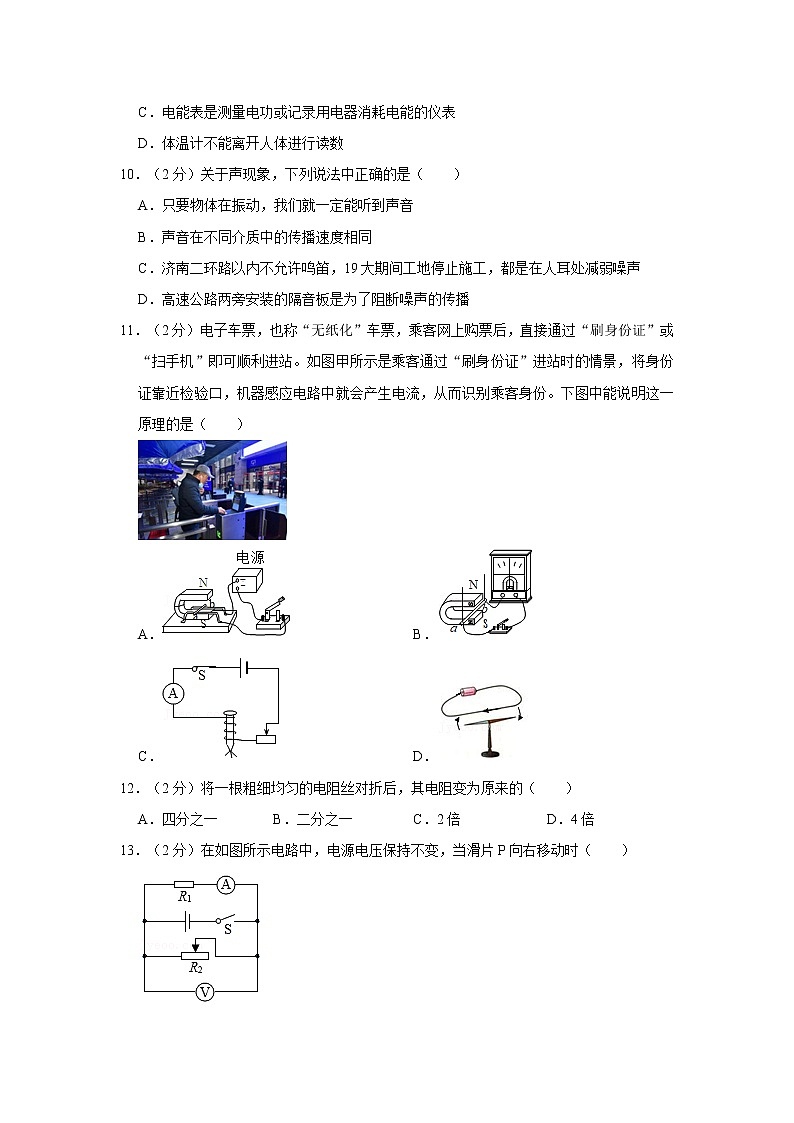

10．（2分）关于声现象，下列说法中正确的是（ ）
A．只要物体在振动，我们就一定能听到声音
B．声音在不同介质中的传播速度相同
C．济南二环路以内不允许鸣笛，19大期间工地停止施工，都是在人耳处减弱噪声
D．高速公路两旁安装的隔音板是为了阻断噪声的传播
11．（2分）电子车票，也称“无纸化”车票，乘客网上购票后，直接通过“刷身份证”或“扫手机”即可顺利进站。如图甲所示是乘客通过“刷身份证”进站时的情景，将身份证靠近检验口，机器感应电路中就会产生电流，从而识别乘客身份。下图中能说明这一原理的是（ ）
A．B．
C．D．
12．（2分）将一根粗细均匀的电阻丝对折后，其电阻变为原来的（ ）
A．四分之一B．二分之一C．2倍D．4倍
13．（2分）在如图所示电路中，电源电压保持不变，当滑片P向右移动时（ ）
A．电流表A示数不变，电压表V示数不变
B．电流表A示数不变，电压表V示数变大
C．电流表A示数变小，电压表V示数变大
D．电流表A示数变小，电压表V示数不变
14．（2分）如图所示，甲、乙两个实心正方体物块放置在水平地面上，甲的边长大于乙的边长。甲对地面的压强为p1，乙对地面的压强为p2．下列判断正确的是（ ）
A．若甲、乙密度相等，将甲放到乙上，乙对地面的压强有可能变为p1
B．若甲、乙密度相等，将乙放到甲上，甲对地面的压强有可能变为p2
C．若甲、乙质量相等，将甲放到乙上，乙对地面的压强有可能变为p1
D．若甲、乙质量相等，将乙放到甲上，甲对地面的压强有可能变为p2
15．（2分）如图，体积相同的两物体A、B用不可伸长的细线系住，放入水中后，A有四分之一体积露出水面，细线被拉直。已知A重4N，B受到的浮力为8N，A、B密度之比为2：5．那么（ ）
A．A、B所受的重力之比为5：2
B．A、B所受的浮力之比为1：2
C．细线对A的拉力大小为1 N
D．B对容器底部的压力为零
16．（2分）在图中，R1＝2Ω，R2＝4Ω．当电键K1、K2闭合，K3断开时，安培表的读数为I1；当电键K1、K3断开，K2闭合时，安培表的读数为I2；当电键K1、K3闭合，K2断开时，安培表的读数为I3，则关于I1、l2和I3的比较中正确的是（ ）
A．I1＞I 2＞I3B．I2＜I1＜I3C．I1＜I2＜I3D．I3＞I2＞I1
二．填空题（共6小题，满分12分，每小题2分）
17．（2分）小红将篮球向篮筐抛出，球离手后，由于 继续向上运动，篮球在空中飞行的过程中，忽略空气阻力，篮球受到的力的施力物体是 ，球在上升到最高点的过程中，动能转化为 能。
18．（2分）2021年4月扬州世界园艺博览会盛大开幕，4月的扬州枣林湾，柳绿花红、花香四溢．红花 （反射/吸收）红光，所以呈现红色．花香四溢说明分子在 ．
19．（2分）电能是由 的能转化而来的 次能源。它最终还要转化为光能、动能等其他形式的能，才能为人类所用，那么，为什么还要使用电能呢？因为电能便于 和 。现代社会离不开的各种各样的 ，是将电能转化为其他各种形式能量的转化器。
20．（2分）如图所示，GMR是巨磁电阻，它的阻值随电磁铁磁性的增强而减小。开关S1闭合，滑片移到某一位置，小磁针A端为 极。再闭合开关S2，要使指示灯变亮，则滑动变阻器的滑片P应该向移动 （填“左”或“右”）
21．（2分）如图所示，人向下拉绳提升重物，已知物体重400N，动滑轮重60N，不计绳重及摩擦，将重物匀速提升0.5m，人需用的拉力为 N；若将重物加速提升0.5m，人需用的拉力会 匀速提升时的拉力，加速拉升过程的机械效率 匀速拉升过程的机械效率（以上两空选填“大于”“等于”或“小于”）。
22．（2分）如图所示的电路中，电源电压3V不变，灯L1标有“3V 3W”字样，灯L2标有“3V 1.5W”字样。若使L1、L2都正常发光，需闭合开关 ；只闭合开关S3时， 较亮。（不考虑灯丝电阻的变化）
三．解答题（共2小题）
23．如图所示，平面镜水平放置，光线与平面镜成30°角射在平面镜上，请在图中画出反射光线并标出反射角的大小。如果要使反射光线竖直向上射出，则平面镜应绕入射点顺时针旋转 度角。
24．请在图中画出小球A所受重力G的示意图。
四．解答题（共1小题）
25．一个物体质量是1kg，漂浮在水面上时，露出水面的体积是总体积的，则物体受到的浮力是多少？物体的密度又是多少？
五．实验探究题（共5小题，满分15分，每小题3分）
26．（3分）如图中的图1、图2所示，是“探究滑动摩擦力大小与什么因素有关”实验。
（1）小明在第一次实验中出现图1所示的操作，他操作中的错误是 。纠正错误后，应用弹簧测力计拉着木块做 运动。
（2）在图2（a）、（b）、（c）三图中，拉力分别是F1＝2N，F2＝3N，F3＝2.5N。分析（a）、（b）两图可得：在接触面粗糙程度相同时， 越大，滑动摩擦力越大；分析 两图可得：压力一定时，接触面粗糙程度越大，滑动摩擦力越大。
（3）下列现象中应用了图2（a）、（c）实验所得结论的是 。（选填字母）
A．打羽毛球时用力握紧球拍
B．足球守门员戴有防滑手套
C．骑自行车刹车时用力捏车闸
（4）将物块切去一半后重复（a）实验，如图2（d）所示，发现此时弹簧测力计的示数减小。小明由此得出结论：滑动摩擦力大小与接触面积的大小有关。你认为他的结论是 （选填“正确”或“错误”）的，原因是 。
27．（3分）小华在做“探究杠杆平衡条件”实验的装置如图，杠杆上相邻刻线间的距离相等。
（1）杠杆在图甲的位置静止时， （选填“是”或“不是”）处于平衡状态的。
（2）为使杠杆在水平位置平衡，应将平衡螺母向 （选填“左”或“右”）端调节，其目的是 。
（3）如图乙，杠杆在水平位置平衡后，在A点挂两个钩码，每个钩码重0.5N，在B点竖直向下拉弹簧测力计，仍使杠杆水平位置平衡，此时弹簧测力计的示数应为 N。当弹簧测力计改为斜拉时，再次使杠杆水平位置平衡，则弹簧测力计的示数将 （选填“变大”、“变小”或“不变”）。
（4）小华改变钩码的个数和位置进行了多次实验，其目的是 。
（5）小华重新调整设计方案如图丙所示，使弹簧测力计竖直向上拉，结果发现测出的拉力大小与杠杆的平衡条件不相符，其原因是： 。
28．（3分）图甲是“探究海波熔化时温度的变化规律”的实验装置。
（1）图甲所示，安装仪器的顺序是 （选填“从上往下”或“从下往上”），图中利用水浴法的好处是 ，图乙温度计的示数为 ℃。
（2）图丙是根据实验数据描绘出的海波温度随时间变化的图象。海波熔化过程对应图线中的 段（选填“AB”或“BC”）其熔点为 ℃．熔化过程中海波吸收热量但温度 。
（3）用质量为m1的海波做实验，绘制的海波的温度随时间变化的图线如图丁中的a。若用质量为m2，（m2＞m1）的海波做实验，得到的图线可能是图丁中的 （选填“b““c”或“d”）。
29．（3分）利用支付APP“扫一扫”功能扫描商家二维码，可以快速进行网络支付。其中，手机摄像头相当于一个凸透镜，手机内的感光芯片相当于光屏。
（1）被扫描的二维码到摄像头的距离应满足 的条件。
（2）以下成像特点与手机摄像头相同的是 。
A．投影仪
B．眼睛
C．放大镜
D．潜望镜
（3）如下图是实验室模拟手机成像原理的实验装置，此时被拍摄物体在光屏上成 立、缩小的实像。若保持凸透镜位置不动，要拍摄更远处的物体，为使光屏上的像保持清晰，应将光屏向 凸透镜移动（选填“靠近”或“远离”）。
（4）由于手机里的摄像头和感光芯片都是无法移动的，所以在拍摄更远处的物体时，有多个摄像头的手机需要切换到焦距更 （选填“长”或“短”）的摄像头进行拍摄。
30．（3分）小聪同学用伏安法测电阻，实验电路图如图甲所示。
（1）该实验的原理是 。闭合开关S前，滑动变阻器滑片P应置于 端（选填“A”或“B”）。
（2）小聪同学闭合开关，移动滑动变阻器滑片P，发现电压表始终有示数，电流表无示数，其原因可能是 （填符号）。 A．滑动变阻器断路 B．Rx断路 C．Rx短路
（3）小聪同学重新按图甲所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，被测电阻Rx＝ Ω。
（4）若滑动变阻器的最大阻值为R，被测电阻的阻值为Rx，实验过程中电流表突然烧坏，不能正常使用了，他想出一个方法，应用现有的器材，也能测出电阻Rx的阻值。实验步骤如下：
①将滑动变阻器滑到A端，闭合开关S，读出电压表的读数，记为U；
②将滑动变阻器滑到B端，闭合开关S，读出电压表的读数，记为U1；
③读出滑动变阻器的最大值R；
④则被测电阻Rx的阻值为：Rx＝ （写出表达式）。
六．解答题（共3小题，满分20分）
31．（6分）新冠肺炎疫情暴发后，为防止疫情的蔓延和人群交叉感染，京东自主研发的智能配送机器人在武汉完成了智能配送的第一单；从仓库的仁和站出发，将医疗物资送到了武汉第九医院.该智能配送机器人设计的最大速度是7.2km/h，空载质量是350kg，承载量可以达到250kg。求：
（1）若配送机器人以最大速度匀速行驶36km，需要多长时间；
（2）若配送机器人的最大功率为2000W，求以最大速度匀速行驶时受到的牵引力；
（3）本次配送，配送机器人做了多少功。
32．（6分）某型号煎烤机有上下两个加热盘，由两个开关控制其工作状态。R1为下盘电热丝，R2为上盘电热丝，两电热丝阻值相等，煎烤机的最大额定功率为2200W。如图为煎烤机的内部简化电路图（不考虑温度对电热丝阻值的影响）。
（1）按照安全用电的要求，将a、b两点接入家庭电路，完成连线。
（2）煎烤机正常工作时电路中的最大电流是多少？以最大额定功率工作时，1min消耗多少电能？
（3）电热丝R1的阻值是多大？
33．（8分）如图甲所示，柱形储水箱的底面积为400cm2，在其底部紧密嵌入一个压敏电阻Rx（上表面与水接触并涂有绝缘漆，其阻值与储水箱水深h的关系如图乙所示），Rx所在电路的电源电压为30V，A为水位指示表（由量程为0﹣0.6A的电流表改成）。把重为8N的柱体A与重为20N的正方体B用细绳连接，放入水箱底部，B未与Rx接触，A的底面积为200cm2、高为10cm，B的边长为10cm。向水箱中缓慢注水，当A、B之间的绳子拉力为4N时停止注水，此时电流表的示数为0.24A。求：
（1）电流表的示数为0.24A时，储水箱中水的深度。
（2）若继续向储水箱中加水直至B对水箱底部刚好无压力，此时A底部所受水的压强。
（3）在（2）问基础上将A竖直向上提升，直至此时电流表的示数变为0.2A，求此时物体B所受的浮力大小。（细绳的体积忽略不计且不会拉断）
参考答案
一．选择题（共16小题，满分32分，每小题2分）
1．解：我国自主研发的“北斗”定位系统是利用电磁波进行定位的，所以手机与北斗定位系统间的信息传递靠的是电磁波，故A正确，BCD错误。
故选：A。
2．解：A、“坐地日行八万里”是以地球以外的物体（如月亮）为参照物，说明人是运动的，而不是以地为参照物，故A错误；
B、“钱塘观潮时，观众只觉得潮水扑面而来”，是描述潮水相对于观众在运动，是以观众为参照物的，故B错误；
C、“两岸猿声啼不住，轻舟已过万重山“是描述轻舟相对于“万重山”在运动，是以“万重山”为参照物的，故C正确；
D、升国旗时，观察到国旗冉冉升起，观察者是以大地为参照物的，故D错误。
故选：C。
3．解：
A、电水壶的金属外壳必须接地，应采用三脚插头及三孔插座，可以防止外壳漏电时发生触电事故，故A符合安全用电原则；
B、高压线的电压很高，在其旁边放风筝，风筝容易挂到高压线上，很有可能会发生导电，使得放风筝的人触电，故B不符合安全用电原则；
C、使用绝缘皮破损的导线，从而容易使人体和带电体接触，就会造成触电事故，十分危险，故C不符合安全用电原则；
D、开关接在灯泡和零线之间，当断开开关，火线和灯泡还处于连接状态，人接触灯泡的金属部分时会发生触电事故，故D不符合安全用电原则。
故选：A。
4．解：①从平面镜中看见自己，属于光的反射现象；
②影子是光在沿直线传播过程中，遇到不透明的物体，在物体后面形成的光照不到的暗区；
③人看到水中的鱼群是光由水中斜射入空气中，发生了折射；
④筷子在水中的部分反射的光，从水中斜射入空气中时，在水面处发生了折射现象，折射光线远离法线，人眼逆着折射光线看去，感觉筷子偏高了；
⑤桥在水中的“倒影”，属光的反射原理；
⑥用放大镜看地图，图被放大，是凸透镜成像，属于光的折射现象；
所以属于光的折射现象的有：③④⑥。
故选：B。
5．解：A、压缩点燃棉花实验中，活塞压缩空气做功，机械能转化为内能；故A不符合题意；
B、烧水时蒸气把壶盖顶起，是水蒸气的内能转化为壶盖的机械能，故B符合题意；
C、弯折铁丝时，人对铁丝做功，铁丝内能增加，温度升高，机械能转化为内能，故C不符合题意；
D、臀部与滑梯摩擦做功，使臀部发热，内能增加，是机械能转化为内能，故D不符合题意。
故选：B。
6．解：由图可知，进气门、排气门都关闭，活塞上移，是压缩冲程。
故选：B。
7．解：A、水雾是液化现象，霜是空气中的水蒸气遇冷凝华为固体的冰晶，附着在建筑物或植被表面，故A错误。
B、露是空气中的水蒸气遇冷液化为液态的小水滴，附着在植被表面，故B正确。
C、雪是空气中的水蒸气遇冷凝华为固态的冰晶，故C错误。
D、冰是水的凝固现象，故D错误。
故选：B。
8．解：
A、篮球加速下落时，质量不变，高度减小，重力势能减小，速度变大，动能变大，重力势能转化为动能，故A正确；
B、电池在对外供电时，是将化学能转化为电能的过程，故B错误；
C、陨石坠入大气层的过程中，与大气层发生摩擦，机械能转化为内能，陨石的内能增大、温度升高，故C正确；
D、液化气燃烧过程是将化学能转化为内能，故D正确。
故选：B。
9．解：A、电流表不可以直接接到电源两端，故A错误；
B、滑动变阻器铭牌上的电阻值指的是滑动变阻器的最大阻值，故B错误；
C、电能表是测量电功或记录用电器消耗电能的仪表，说法正确；
D、体温计可以离开人体进行读数，故D错误。
故选：C。
10．解：A、人耳的听觉频率范围是20Hz﹣20000Hz，低于20Hz高于20000Hz的振动人耳不能感知，故A错误；
B、声音在不同介质中传播速度不同，故B错误；
C、不允许鸣笛，19大期间工地停止施工，都是在声源处减弱噪声，故C错误；
D、安装的隔音板是为了阻断噪声的传播，故D正确。
故选：D。
11．解：由题意可知，刷身份证时会产生感应电流，即由磁产生电，有感应电流产生，所以其工作原理为电磁感应现象；
A、图中有电源，为电动机的工作原理，是根据通电导体在磁场中受力而运动的原理制成的，故A不符合题意；
B、图中没有电源，为发电机的工作原理，是根据电磁感应现象制成的，故B符合题意；
C、图示的实验是探究通电螺线管的磁性强弱与电流大小的关系，运用了电流的磁效应，故C不符合题意；
D、图示为奥斯特实验，说明通电导线周围存在磁场，故D不符合题意。
故选：B。
12．解：
因导体的电阻与导体的材料、长度、横截面积有关，且电阻的大小与长度成正比，与横截面积成反比，
所以，将一根粗细均匀的电阻丝对折后，长度减半，每段电阻丝的阻值是原来的；
再把这两段电阻丝并联起来时，横截面积变为原来的2倍，所以并联后总阻值是原来的。
故选：A。
13．解：
由电路图可知，R1与R2并联，电压表V测电源的电压，电流表A测R1支路的电流；
因电源电压保持不变，所以，滑片移动时，电压表V的示数不变；
因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R1的电流不变，即电流表A的示数不变，故A正确，BCD错误。
故选：A。
14．解：
设甲的边长为a，乙的边长为b，由题意知a＞b，由S＝L2可知，S甲＞S乙。
AB．若甲、乙密度相等，因实心正方体物块对水平地面的压强：
p＝＝＝＝＝＝ρgL，
则p1＝ρga，p2＝ρgb，由a＞b可知，p1＞p2。
①将甲放到乙上，乙对地面的压强：
p2'＝＝＝＝+p2，
因为a＞b，所以＞ρga＝p1，
所以p2'＞p1，故A错误；
②将乙放到甲上，与甲相比，甲对地面的压力变大，受力面积不变，所以甲对地面的压强变大，即p1'＞p1；因为p1＞p2，所以，此时甲对地面的压强p1'＞p1＞p2，故B错误；
CD、如果甲、乙的质量相等，则p1＝＝，p2＝＝，
因为S甲＞S乙，所以p1＜p2。
①将甲放到乙上，则乙对地面的压强：p2'＝，且p1＝＝，
因为2S甲＞S乙，所以p2'＞p1，故C错误；
②将乙放到甲上，甲对地面的压强p1'＝，
若S甲＝2S乙，则p1'＝＝＝＝p2，
即甲对地面的压强有可能变为p2，故D正确。
故选：D。
15．解：
A、由题知，A、B密度之比ρA：ρB＝2：5，VA：VB＝1：1，
由G＝mg＝ρVg可得A、B所受的重力之比：
GA：GB＝ρAVAg：ρBVBg＝ρA：ρB＝2：5，故A错误；
B、已知A、B的体积相同，设均为V，A有四分之一体积露出水面，则A排开水的体积V排A＝V，B排开水的体积V排B＝V，
则A、B所受的浮力之比：
F浮A：F浮B＝ρ水V排Ag：ρ水V排Bg＝V：V＝3：4，故B错误；
C、由题知，B受到的浮力F浮B＝8N，
因F浮A：F浮B＝3：4，
则A受到的浮力：F浮A＝F浮B＝×8N＝6N，
A受到向上的浮力、向下的重力和拉力，
由力的平衡条件可得细线对A的拉力大小：
F拉＝F浮A﹣GA＝6N﹣4N＝2N，故C错误；
D、因为GA：GB＝2：5，且GA＝4N，
所以GB＝GA＝×4N＝10N，
B对容器底部的压力：
F压＝GA+GB﹣F浮A﹣F浮B＝4N+10N﹣6N﹣8N＝0N，故D正确。
故选：D。
16．解：当电键K1、K2闭合，K3断开时，R1接在电路中，R2短路，安培表测量R1的电流，则：I1＝；
当电键K1、K3断开，K2闭合时，R1和R2串联，安培表电路中的电流，则示数I2＝＝；
当电键K1、K3闭合，K2断开时，R1和R2并联，安培表测量干路电流，则示数I3＝IR1+IR2＝+；
已知：R1＝2Ω，R2＝4Ω．即：R1＜R2，
则：I2＜I1＜I3。
故选：B。
二．填空题（共6小题，满分12分，每小题2分）
17．解：（1）球离开手后，球由于惯性会继续向上运动；
（2）不计空气阻力，投向空中的篮球，在空中飞行过程中只受到重力的作用，重力的施力物体是地球；
（3）球在上升到最高点的过程中，球的质量不变，速度减小，动能减小；同时高度增大，重力势能增大，则该过程中动能转化为重力势能。
故答案为：惯性；地球；重力势。
18．解：（1）花为红色，是因为红花反射白光中的红光；
（2）芳香四溢，我们闻到花香，是发生了扩散现象，说明分子在永不停息地做无规则运动。
故答案为：反射；永不停息地做无规则运动。
19．解：（1）电能是二次能源，它是化学能、风能、核能、太阳能等其它形式的能转化而来的；
（2）现代社会离不开电能，电能便于输送和转化，用电器能把电能转化成各种形式的能量。
故答案为：其它形式、二、输送、转化、用电器。
20．解：由利用安培定则可知，电磁铁的左端为N极、右端为S极；根据同名磁极相互排斥，异名磁极相互吸引，A端为S极；
要使指示灯变亮，需要增大电路中的电流，减小GMR的电阻，GMR的阻值随电磁铁磁性的增强而减小，故需要增强磁场，增大电磁铁的电流，故滑片应该向左移动。
故答案为：S；左。
21．解：
（1）由图知，n＝2，不计绳重及摩擦，人需用的拉力：
F＝（G+G动）＝（400N+60N）＝230N；
（2）若将重物加速提升，人用的拉力F大于匀速提升时的拉力，拉力端移动距离s不变，由W总＝Fs得拉力做的总功变大；而拉力做的有用功W有用大小不变，由η＝×100%可知，滑轮组的机械效率大小变小。
故答案为：230；变大；变小。
22．解：（1）由题知，两灯泡的额定电压相等，且等于电源电压，
所以，要使两灯同时正常发光，需要将两灯泡并联，由图知，应只闭合开关S1、S2；
（2）由P＝UI，I＝得，R＝，
两灯的额大功率相等，灯L1额定功率较大，所以电阻较小，即R1＜R2；
只闭合S3时，两灯串联，串联电路电流处处相等，根据P＝I2R可知，L2的电阻大，其实际功率大，发光更亮，即L2比L1亮。
故答案为：S1、S2；L2。
三．解答题（共2小题）
23．解：如图所示
当反射光线竖直向上射出时，入射光线和反射光线的夹角为90°﹣30°＝60°，法线与平面镜的夹角为90°，
所以平面镜顺时针旋转了90°﹣30°﹣30°＝30°。
故答案为：30°
24．解：重力的方向是竖直向下的，过重心（小球A的球心）画一条带箭头的竖直向下的有向线段，用G表示，如图所示：
四．解答题（共1小题）
25．解：
（1）物体漂浮在水面上，所以F浮＝G物＝mg＝1kg×10N/kg＝10N；
（2）物体漂浮在水面上，所以F浮＝G物，
根据阿基米德原理和G＝mg＝ρVg可得：ρ水g×V物＝ρ物gV物，
解得：ρ物＝ρ水＝×1.0×103kg/m3＝0.8×103kg/m3。
答：（1）物体受到的浮力是10N。
（2）物体的密度为0.8×103kg/m3。
五．实验探究题（共5小题，满分15分，每小题3分）
26．解：（1）由图1知，弹簧测力计没有水平拉动木块，即使木块进行匀速直线运动，木块受到的拉力和滑动摩擦力也不是平衡力，因为它们不在同一直线上。所以要使滑动摩擦力等于弹簧测力计的示数，弹簧测力计要水平拉动木块，使木块在水平面上进行匀速直线运动；
（2）在图2（a）、（b）、（c）三图中，拉力分别是F1＝2N，F2＝3N，F3＝2.5N。分析（a）、（b）两图，接触面粗糙程度相同，b中压力大，因F1＝2N＜F2＝3N，故得出在接触面粗糙程度相同时，压力越大，滑动摩擦力越大；
研究滑动摩擦力大小与接触面粗糙程度的关系时，要控制压力大小相同，故分析（a）、（c）可得：在压力一定时，接触面粗糙程度越大，滑动摩擦力越大；
（3）由（a）、（c）两实验可得：在压力一定时，接触面粗糙程度越大，滑动摩擦力越大；
A．打球时用力握紧球拍，是通过增大压力来增大摩擦力，不符合题意；
B．足球守门员戴有防滑手套，在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，符合题意；
C．骑自行车刹车时用力捏车闸，是通过增大压力来增大摩擦力，不符合题意；
选B；
（4）要探究③，即滑动摩擦力大小与接触面积大小的关系，应控制压力大小和接触面的粗糙程度不变，只改变接触面积，而他将木块切去一半，接触面积变化的同时压力也发生了变化，即没有控制压力大小相同，所以他的结论不可靠。
故答案为：（1）弹簧测力计未沿水平方向拉动；匀速直线；（2）压力；（a）、（c）；（3）B；（4）错误；没有控制压力大小相同。
27．解：（1）杠杆在图甲的位置静止时，是处于平衡状态的。
（2）为使杠杆在水平位置平衡，应将平衡螺母向右端调节，其目的是便于测量力臂。
（3）每个钩码重0.5N，即阻力为F2＝1N，在B点竖直向下拉弹簧测力计，阻力臂是动力臂的1.5倍，使杠杆水平位置平衡，根据F1L1＝F2L2，此时弹簧测力计的示数即动力F1应为1.5N；当弹簧测力计改为斜拉时，动力臂L1变小，所以再次使杠杆水平位置平衡，弹簧测力计的示数将变大。
（4）改变钩码的个数和位置进行了多次实验，其目的是使结论具有普遍性。
（5）如图丙所示，使弹簧测力计竖直向上拉，结果发现测出的拉力大小与杠杆的平衡条件不相符，其原因是：杠杆自身重力对实验有影响。
故答案为：（1）是；（2）右；便于测量力臂；（3）1.5；变大；（4）使结论具有普遍性；（5）杠杆自身重力对实验有影响，相当于增加了一个阻力。
28．解：（1）酒精灯需用外焰加热，所以要放好酒精灯，再固定铁圈的高度；因此安装实验器材时应按照自下而上的顺序进行；实验时用水浴法加热，水浴法加热的目的是使物体受热均匀；温度计上10℃之间有10个小格，所以一个小格代表的温度是1℃，即此温度计的分度值为1℃，温度计示数为46℃；
（2）如丙图，海波在BC段吸收热量，温度保持不变，所以BC段海波处于熔化过程。其熔点为48℃．熔化过程中海波吸收的热量用来熔化，温度保持不变；
（3）由题可知，其他条件不变，仅将海波的质量增加，海波的熔点是不变的，但是b、d表示熔点都变了，所以bd错误，c正确。
故答案为：（1）从下往上；使海波均匀且缓慢受热；46；（2）BC；48；保持不变；（3）c。
29．解：（1）手机摄像头是利用物距大于二倍焦距时，成倒立缩小实像的规律工作的；
（2）A、投影仪是利用物距在一倍焦距和二倍焦距之间时成倒立、放大的实像的原理工作的，故A错误；
B．眼睛相当于是一架照相机，成的是倒立、缩小的实像，与摄像头成像原理相同，故B正确；
C．放大镜成的是正立、放大的虚像，故C错误；
D．潜望镜属于平面镜成像，成的是正立、等大的虚像，故D错误；
故选B；
（3）模拟手机成像原理时，被拍摄物体在光屏上成倒立、缩小的实像。若保持凸透镜位置不动，要拍摄更远处的物体，物距变大，像距会变小，为使光屏上的像保持清晰，应将光屏向靠近凸透镜移动；
（4）拍摄更远处的物体时，物距越大，像距越小，为了使感光芯片呈现清晰的像，应增大像距，即将有多个摄像头的手机需要切换到焦距更长的摄像头进行拍摄。
故答案为：（1）大于二倍焦距；（2）B；（3）靠近；（4）长。
30．解：（1）测量电阻的原理是R＝；由图知，滑动变阻器的下面接了左边的接线柱，为保护电路，闭合开关前，应将滑片移至右边，即B端，使其阻值最大；
（2）闭合开关，电流表无示数，表明串联电路断路，电压表始终有示数，说明电压表能与电源连接，所以是与电压表并联的电阻Rx断路，故选：B。
（3）由图乙知，电压表的量程为0∼3V，分度值为0.1V，示数为2.4V；
由图丙知，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.3A；
则Rx＝＝＝8Ω；
（4）被测电阻与滑动变阻器串联，电压表与被测电阻并联，开关串联在电路中，如图：
步骤：
①将滑动变阻器滑到A端，闭合开关S，读出电压表的读数，记为U；
②将滑片移至B端，闭合开关S，读出此时电压表的示数为U1，则滑动变阻器两端的电压为U﹣U1；
则电路中的电流Ix＝I＝，
Rx＝＝；
故答案为：（1）R＝； B；（2）B；（3）8；（4）。
六．解答题（共3小题，满分20分）
31．解：（1）配送机器人以最大速度匀速行驶36km，需要的时间：
t＝＝＝5h；
（2）该机器人设计的最大速度v＝7.2km/h＝2m/s，
由P＝Fv可得机器人以最大速度匀速行驶时受到的牵引力：
F＝＝＝1000N；
（3）由（1）（2）知：s＝36km＝36000m，F＝1000N，
本次配送，配送机器人做的功：W＝Fs＝1000N×36000m＝3.6×107J。
答：（1）需要时间为5h；
（2）受到的牵引力为1000N；
（3）配送机器人做功为3.6×107J。
32．解：（1）开关接入电路时应与火线相连，所以b接火线，a接零线；如图：
；
（2）煎烤机正常工作时电路中的最大电流：I＝＝＝10A，
以最大额定功率工作时，1min消耗的电能：W＝Pt＝2200W×60s＝132000J；
（3）两开关都闭合，两电阻并联接入电路，并联电路各并联支路两端电压相等，两电热丝阻值相等，由P＝可知两电阻丝的功率相等，
电路总功率等于各部分功率之和，所以电热丝R1的功率：P1＝P＝×2200W＝1100W，
电热丝R1的阻值：R1＝＝＝44Ω。
答：（1）见上图；
（2）煎烤机正常工作时电路中的最大电流是10A；
以最大额定功率工作时，1min消耗的电能为132000J；
（3）电热丝R1的阻值是44Ω。
33．解：（1）已知电源电压U＝3V，电流表的示数为0.24A时，
压敏电阻的阻值R＝＝＝125Ω，
根据图乙可知，储水箱中水的深度h＝24cm；
（2）若继续向储水箱中加水直至B对水箱底部刚好无压力，那么水箱底部对其没有支持力，此时B受到浮力，拉力和重力，
则物体B的体积VB＝（0.1m）3＝1×10﹣3m3，
物体B受到的浮力F浮B＝ρ水gV排B＝1.0×103kg/m3×10N/kg×1×10﹣3m3＝10N，
此时绳子对B的拉力F＝G﹣F浮＝20N﹣10N＝10N，
对A进行受力分析，A受到竖直向下重力、绳子对其竖直向下的拉力和竖直向上的浮力，则物体A受到的浮力：
F浮A＝GA+F＝8N+10N＝18N，
此时A排开液体的体积V排A＝＝＝1.8×10﹣3m3，
此时A的深度hA＝＝＝0.09m，
此时A底部所受水的压强p＝ρ水ghA＝1.0×103kg/m3×10N/kg×0.09m＝900Pa；
（3）将A竖直向上提升，直至此时电流表的示数变为0.2A，由此时压敏电阻的阻值R′＝＝＝150Ω，
由图乙可知此时水的深度h′＝21cm＝0.21m，
当A、B之间的绳子拉力为4N时停止注水，此时电流表的示数为0.24A，A受到重力和拉力，还受到浮力，
此时A受到的浮力F浮A′＝GA+F拉＝8N+4N＝12N，
此时A排开液体的体积V排A′＝＝＝1.2×10﹣3m3，
此时A浸没的深度hA′＝＝＝0.06m＝6cm，
继续向储水箱中加水直至B对水箱底部刚好无压力，此时A浸没的深度为9cm，那么水面升高了△h＝9cm﹣6cm＝3cm，此时水的总深度h总＝h+△h＝24cm+3cm＝27cm，
此时水的体积V水＝V容总﹣V排A﹣VB＝400cm2×27cm﹣1.8×103cm3﹣1×103cm3＝8000cm3＝8×10﹣3m3，
在（2）问基础上将A竖直向上提升，直至此时水的深度h′＝21cm＝0.21m，水的体积不变，
则此时物体A和B所排开水的体积为V物排＝V容总﹣V水＝400cm2×21cm﹣8000cm3＝400cm3＝4×10﹣4m3＜VB，
则此时B部分浸没在水中，故此时B的浮力F浮B′＝ρ水gV物排＝1.0×103kg/m3×10N/kg×4×10﹣4m3＝4N。
答：（1）电流表的示数为0.24A时，储水箱中水的深度为24cm；
（2）此时A底部所受水的压强为900Pa；
（3）此时物体B所受的浮力为4N。
