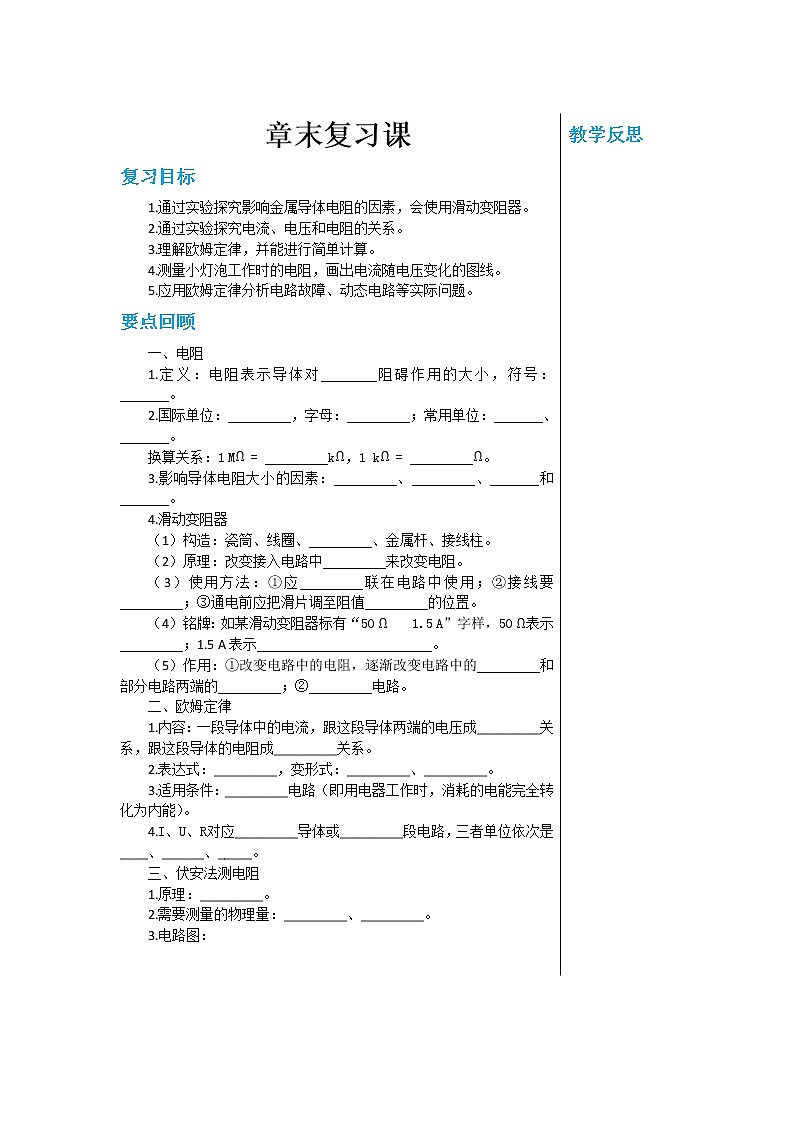

1．通过实验探究影响金属导体电阻的因素，会使用滑动变阻器。2．通过实验探究电流、电压和电阻的关系。3．理解欧姆定律，并能进行简单计算。4．测量小灯泡工作时的电阻，画出电流随电压变化的图线。5．应用欧姆定律分析电路故障、动态电路等实际问题。

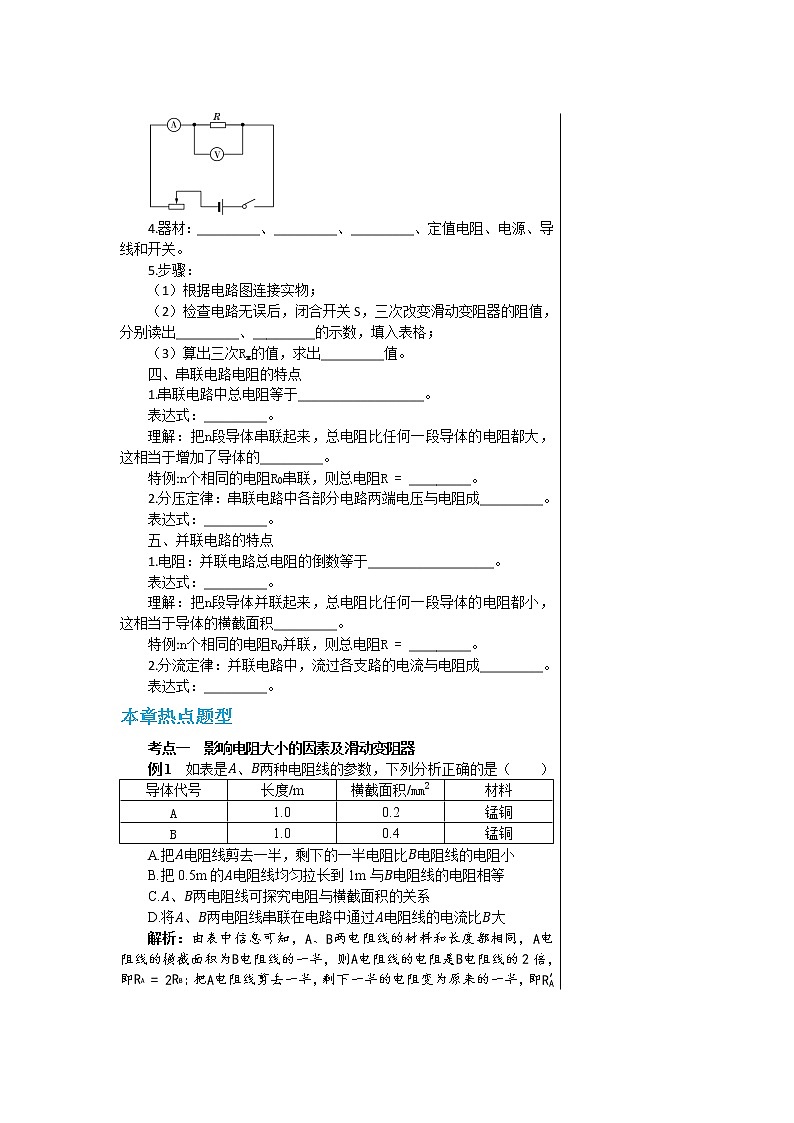

考点一 影响电阻大小的因素

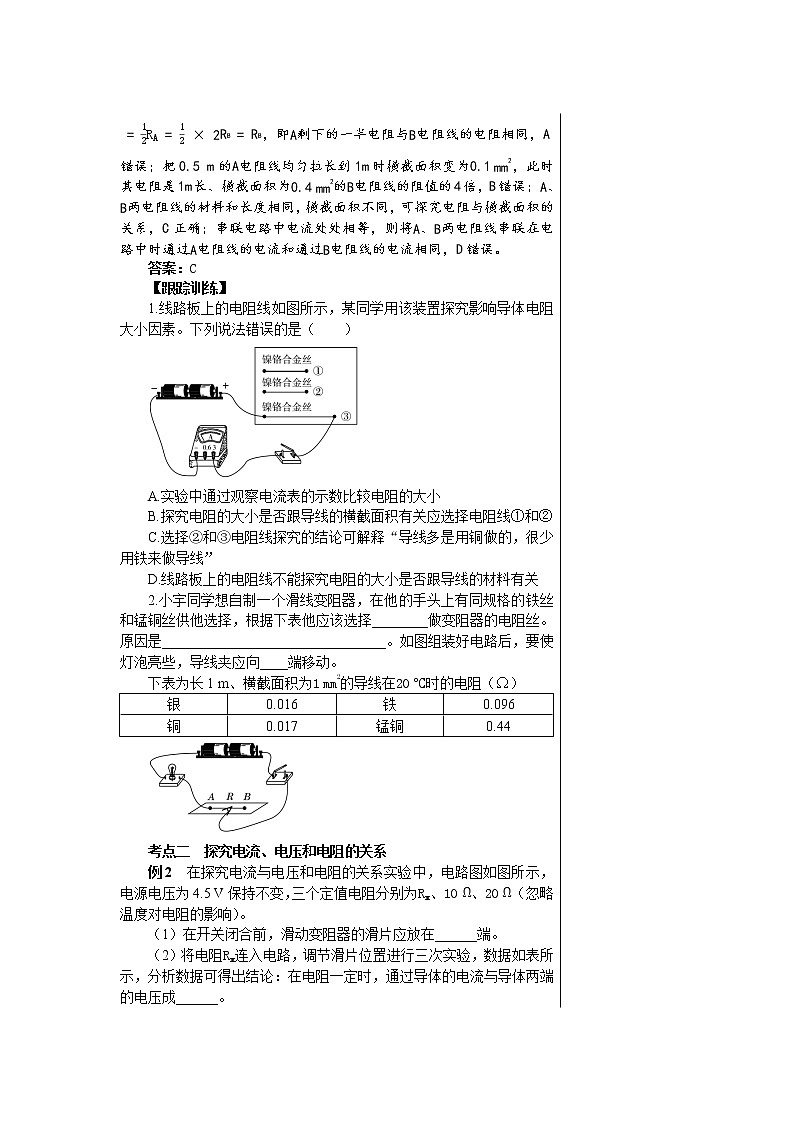

1.线路板上的电阻线如图所示，某同学用该装置探究影响导体电阻大小因素。下列说法错误的是（　　）A．实验中通过观察电流表的示数比较电阻的大小B．探究电阻的大小是否跟导线的横截面积有关应选择电阻线①和②C．选择②和③电阻线探究的结论可解释“导线多是用铜做的，很少用铁来做导线”D．线路板上的电阻线不能探究电阻的大小是否跟导线的材料有关
2.小宇同学想自制一个滑线变阻器，在他的手头上有同规格的铁丝和锰铜丝供他选择，根据下表他应该选择________做变阻器的电阻丝。原因是________________________________。如图组装好电路后，要使灯泡亮些，导线夹应向____端移动。下表为长1m、横截面积为1mm2的导线在20℃时的电阻（Ω）
长度、面积相同时锰铜的电阻大
考点二 探究电流、电压和电阻的关系
例2.在探究电流与电压和电阻的关系实验中，电路图如图所示，电源电压为4.5V保持不变，三个定值电阻分别为Rx、10Ω、20Ω（忽略温度对电阻的影响）（1）在开关闭合前，滑动变阻器的滑片应放在______端（2）将电阻Rx连入电路，调节滑片位置进行三次实验，数据如表所示，分析数据可得出结论：在电阻一定时，通过导体的电流与导体两端的电压成______；
（3）做完第三次实验后，保持滑片位置不变，断开开关，将电阻Rx换成10Ω的电阻，再闭合开关，此时电压表的示数______ 3V．调节滑片位置，使电压表的示数仍为3V，读出电流表的示数，此时滑动变阻器接入电路的阻值为R1；
（4）再断开开关，将10Ω的电阻换成20Ω的电阻，闭合开关，调节滑片位置，使电压表的示数仍为3V，读出电流表的示数，此时滑动变阻器接入电路的阻值为R2，则R1______ R2。
3.在探究“电流与电阻关系”实验中，某同学根据实验数据作出如图所示的图象，下列说法正确的是（　　）A．导体中的电流与导体的电阻成正比B．电源至少选用两节新干电池C．换用2Ω电阻做实验时，需要更换电压表量程D．多次实验是为了求平均值，以减小实验误差
4.在电学的学习中，比较多实验都用到滑动变阻器，某同学利用如图所示的电路探究“电流与电压、电阻的关系”，有关对应实验中滑动变阻器的作用和操作说法错误的是（　　）A．实验开始时，滑动变阻器的滑片处于最大值端，作用是使电路中的电流最小，可以保护用电器B．在探究通过导体的电流与导体两端电压关系时，可调节滑片，使电压表的示数产生变化C．在探究通过导体的电流与导体的电阻关系时，滑动变阻器的作用是保持接入的定值电阻两端的电压不变D．在探究通过导体的电流与导体的电阻关系时，要控制电阻不变
考点三 欧姆定律的理解及简单计算
例3.关于欧姆定律的公式I=U/R及其变形公式U=IR的理解，下列说法正确的是（　　）A．导体两端的电压一定时，通过导体的电流与导体的电阻成反比B．导体的电阻一定时，导体两端的电压与通过导体的电流成正比C．导体两端的电压为零时，导体的电阻也为零D．导体的电阻与电压成正比，与电流成反比
5.如图所示，电源电压U=3V且保持不变，当S1、S2都闭合时，电流表示数为0.3A；当S1闭合S2断开时，电流表的示数为0.2A，则定值电阻R1的阻值为______Ω。
6.如图所示电路，R1=10Ω，R2=20Ω，当S闭合时，电流表示数为0.3A，则电源电压是______V，当S、S1闭合时，电流表的示数是______A。
考点四 电阻的测量
例4、图甲为伏安法测电阻的实验电路图。
（1）闭合开关前，滑动变阻器的滑片P应置于______（选填“a”或“b”）端；
（2）小亮同学用完好的器材按图甲正确连接好电路，“试触”时，发现电流表的指针偏转很小；移动滑动变阻器的滑片，发现指针偏转仍然较小。产生该现象的原因可能是：____________；（3）电路调试完成后，某次实验中电压表和电流表示数如图乙和丙，则此时被测电阻两端的电压为______V，该电阻的阻值为______Ω。
7.现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，几个同学分别设计了下列四种电路，其中不可行的是（图中的电流或电压均在各电表的量程范围内，电源电压未知）（　　）
A B C D
8.某同学测量额定电压为2.5V的小灯泡L在不同电压下的电阻
（1）他连接了如图1所示的实验电路，其中有一个元件与导线连接有误，这个元件是：____________。（2）改正（1）中的错误后，闭合开关，调节滑动变阻器，进行多次测量，测量的数据如表所示。
请完成下列问题：①小灯泡L正常发光时的电阻RL=______Ω．（结果保一位小数）②若将与上述小灯泡L规格完全相同的两个小灯泡串联接入电路，如图2所示。闭合开关，调节滑动变阻器，使电压表的示数为1.8V，则电流表的示数为______A。
考点五 电路分压和分流的特点
例5.如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2．已知R1：R2=2：1，则（　　）
9.如图所示，阻值为4Ω的电阻R1与2Ω电阻R2并联，电流表的示数为3A，则通过电阻R1与R2的电流之比为______，电源电压为______ V。
10.如图所示的电路，电源电压保持不变，R1=10Ω，闭合开关S，滑动变阻器滑片P在最右端时，电流表的示数为0.25A；把滑片P移到中点时，电流表的示数为0.4A，则下列选项正确的是（　　）A．滑片P在最右端时，通过R1、R2的电流之比为5：8B．滑片P在最右端时，R1、R2两端电压之比为3：1C．滑动变阻器的最大阻值为40ΩD．电源电压为10V
考点六 电路中电表示数的变化
例6.高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（　　）A．称重表其实是一个电压表B．电路中的R1是没有作用的C．当车辆越重时，R连入电路的阻值越大D．当车辆越重时，称重表的示数越大
11.如图是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装而成。能实现身高越高身高仪示数越大且刻度均匀的电路是（　　）
12.随着我国经济的飞速发展，汽车已经进入寻常百姓人家。如图是一种自动测定汽车油箱内油面高度的装置。R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端。从油量表（用电流表改装）指针所指的刻度就可知道油箱内油面高低，当油面下降时，滑动变阻器连入电路的阻值将______ ，电流表的示数将______ （选填“变大”、“变小”或“不变”）。若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在图____ 元件两端。
