物理九年级上册第十五章 电能与电功率综合与测试教学课件ppt

这是一份物理九年级上册第十五章 电能与电功率综合与测试教学课件ppt，文件包含第十五章电能与电功率章末复习课pptx、第十五章章末复习课docx等2份课件配套教学资源，其中PPT共25页， 欢迎下载使用。

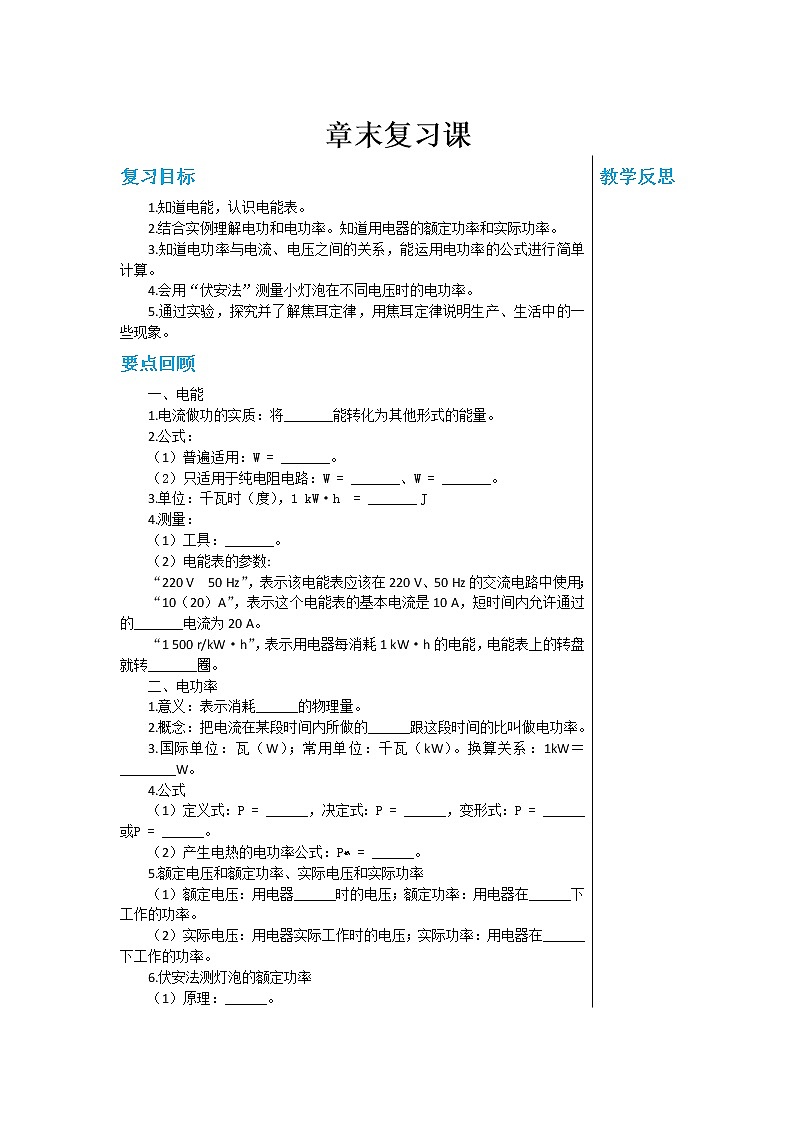

1．知道电能，认识电能表。2．结合实例理解电功和电功率。知道用电器的额定功率和实际功率。3．知道电功率与电流、电压之间的关系，能运用电功率的公式进行简单计算。4．会用“伏安法”测量小灯泡在不同电压时的电功率。5．通过实验，探究并了解焦耳定律，用焦耳定律说明生产、生活中的一些现象。
考点一 电能和电能表

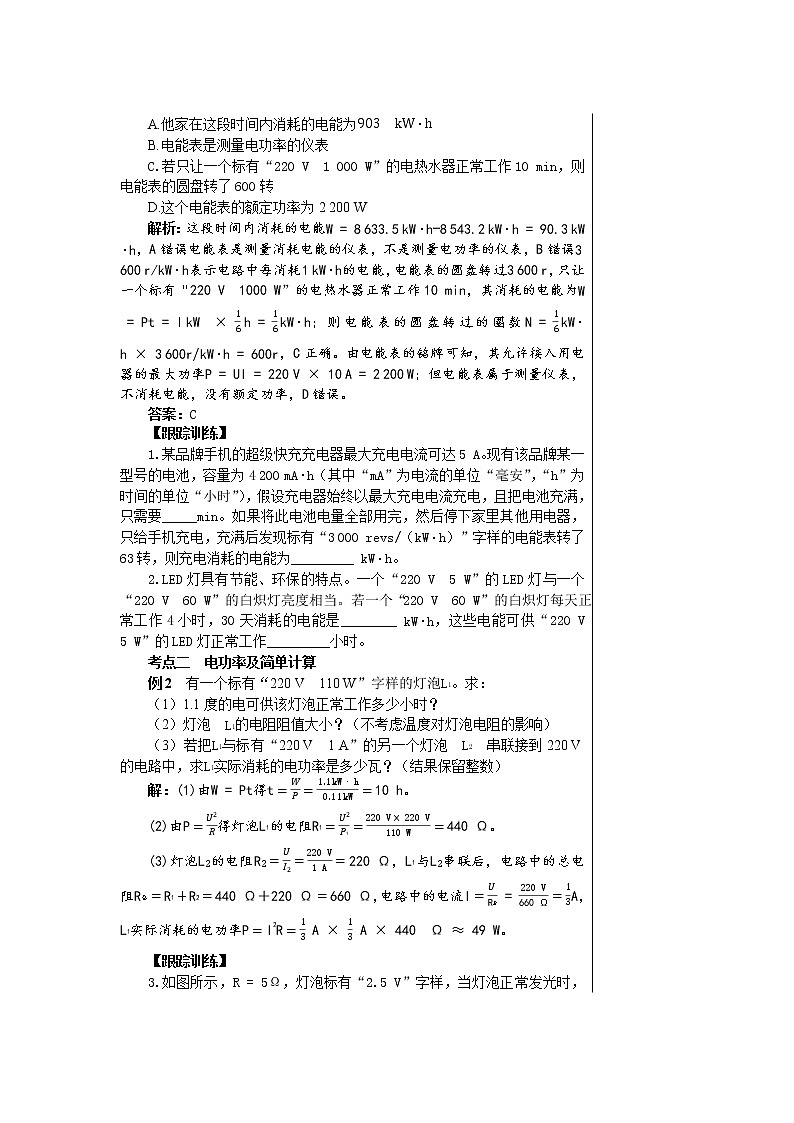

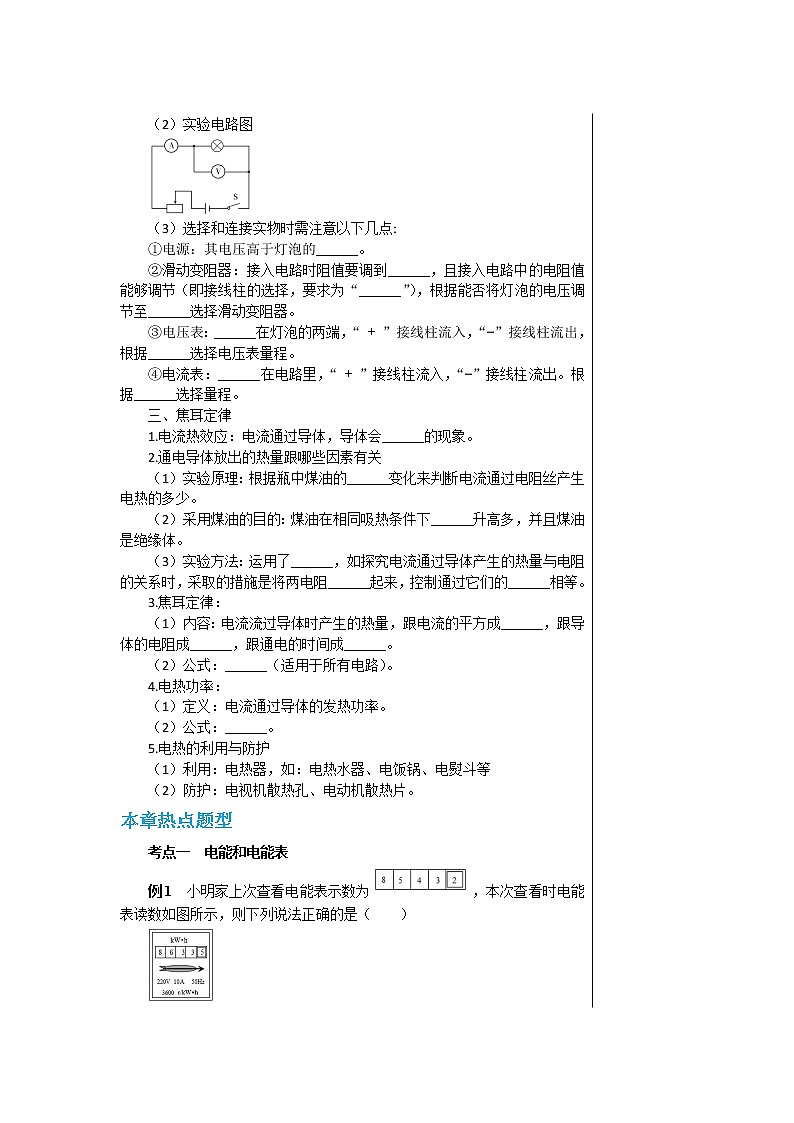

例1.小明家上次查看电能表示数为 ，本次查看时电能表读数如图所示，则下列说法正确的是（　　）A．他家在这段时间内消耗的电能为903kW•hB．电能表是测量电功率的仪表C．若只让一个标有“220V 1000W”的电热水器正常工作10min，则电能表的圆盘转了600转D．这个电能表的额定功率为2200W
1.华为手机的超级快充充电器最大充电电流可达5A．现有华为某一型号的电池，容量为4200mAh（其中“mA”为电流的单位“毫安”，“h”为时间的单位“小时”），假设充电器始终以最大充电电流充电，且把电池充满，只需要_____min．如果将此电池电量全部用完，然后停下家里其它用电器，只给手机充电，充满后发现标有“3000revs/（kW•h）”字样的电能表转了63转，则充电消耗的电能为_________kW•h。
2.LED灯具有节能、环保的特点。一个“220V 5W”的LED灯与一个“220V 60W”的白炽灯亮度相当。若一个“220V 60W”的白炽灯每天正常工作4小时，30天消耗的电能是________kW•h，这些电能可供“220V 5W”的LED灯正常工作_________小时。
考点二 电功率及简单计算
例2.有一个标有“220 V 110 W”字样的灯泡 L1.求：（1）1.1 度的电可供该灯泡正常工作多少小时？（2）该灯泡 L1 的电阻阻值大小？（不考虑温度对灯泡电阻的影响）（3）若把 L1 与标有“220V 1A”的另一个灯泡 L2 串联接到 220 V 的电路中，求 L1 实际消耗的电功率是多少瓦？（结果保留整数）
3.如图所示，R=5Ω，灯泡标有“2.5V“字样，当灯泡正常发光时，定值电阻R的电功率为1.25W，则下列说法正确的是（　　）A．电源电压为5VB．电路中的电流为0.3AC．灯泡的额定功率为0.75 WD．电路消耗的总功率为3W
4.如图所示，将规格相同的小灯泡按照甲、乙两种连接方式接入电压均为U且保持不变的电路中，通过分别调节滑动变阻器R1和R2使所有灯泡均正常发光，则甲、乙两电路中的总电流之比I1：I2=_______ ，电路的总功率之比P甲：P乙=_______。
考点三 伏安法测电功率
例3.某学习小组在“测定小灯泡的电功率”的实验中，电源由三节新干电池串联组成，小灯泡的额定电压为 2.5 V，电阻约为 10 Ω.
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。
（2）某次实验中，电压表的示数如图乙所示，此时电路中滑动变阻器两端的电压为______V；如果要使灯泡正常发光，应该向________(填“A”或“B”)端移动滑动变阻器的滑片．（3）小菁同学移动滑片 P，记下多组对应的电压表和电流表的示数，并绘制成如图丙所示的 I－U 图象，根据图象信息，可计算出小灯泡的额定电功率是______W.
5.如图所示，测量小灯泡电功率的电路图，电源电压恒为6V，电流表量程0～0.6A，电压表量程0～3V，滑动变阻器规格“50Ω 1A”，小灯泡规格“2.5V 0.625W”，若不考虑小灯泡阻值随温度的变化，小灯泡两端电压不允许超过额定值，闭合开关，下列说法正确的是（　　）A．滑片向右滑动，电流表示数变小，电压表示数变大B．电流表的示数允许变化范围是0.1～0.25AC．滑动变阻器的阻值允许调节的范围是24～50ΩD．电路的最大电功率是2.5W
6.在测量小灯泡额定功率的实验中，电源电压为6V，现有一个额定电压为2.5V，电阻大约为10Ω的小灯泡，实验电路如图。
（1）实验室里有规格为甲“10Ω1A”和乙“50Ω1A”的滑动变阻器，为了完成该实验，你认为应该选择____（选填“甲”、“乙”）滑动变阻器。（2）在实验器材选择无误，电路连接正确的情况下，闭合开关，电压表和电流表都有示数，小灯泡不亮，其原因是___________________。调整电路正常后，在调节滑动变阻器的过程中，灯泡突然熄灭，电流表示数突然变为0，电压表的指针偏转超过最大刻度，你判断故障可能是________。（3）请根据实验数据绘出的小灯泡的I-U图象，计算出小灯泡的额定功率是_____W。
小灯泡的实际功率太小
考点四 电热及其应用
例4、将规格都是“220V 100W”的一台电风扇、一台电视机和一把电烙铁分别接入家庭电路中，通电时间相同，下列有 关说法中，错误的是( ) A．三个电器产生的热量一样多B．电流通过三个电器做功一样多C．三个电器消耗的电能一样多D．电烙铁产生的热量最多
7.额定功率相等的白炽灯和电风扇，它们在正常工作状态下工作1小时，下列说法正确的是（　　）A．两种电器消耗的电能一样多，产生的热量也一样多B．两种电器消耗的电能一样多，白炽灯产生的热量多C．白炽灯耗的电能更多，电风扇产生的热量多D．电风扇消耗的电能更多，白炽灯产生的热量多
8.下列实例中，为了防止电热危害的是（　　）A．电脑机箱内安装有散热小风扇B．收音机、电视机的机壳上有许多孔C．大型爆破工程，用电热装置引爆炸药D．炎热夏天，连续长时间工作的电视机要停用一会儿
考点五 焦耳定律及简单计算
例5.电烙铁通电一段时间后变得很烫，而连接电烙铁的导线却没有明显发热，这主要是因为（　　）A．导线的绝缘皮隔热B．导线散热比电烙铁快C．通过导线的电流小于通过电烙铁的电流D．导线的电阻远小于电烙铁中电热丝的电阻
9.如图所示是“探究电流通过导体时产生热量的多少与哪些因素有关”的实验装置。两个透明容器中密封着等量的空气，下列说法不正确的是（　　）A．U形管液面高度变化是容器中气体热胀冷缩的缘故B．通电后透明容器中气体的内能增大是通过做功的方式改变的C．图乙所示的装置可以用来探究电流通过导体产生的热量多少跟电流大小的关系D．图甲中，通电一段时间后左右两边容器内电阻产生的热量之比是1：2
10.小亮家里的一款迷你电饭锅，电路图如图所示，额定电压为220V，电饭锅有加热和保温两档，“加热”时额定功率为550W，发热电阻R1和R2阻值不随温度变化，电阻R1在“保温”状态和“加热”状态时功率之比为1：400．求：（1）正常“加热”状态，通过电饭锅的电流是多少？（2）正常“加热”状态，通电10min产生的热量是多少？（3）R2的阻值是多少？
