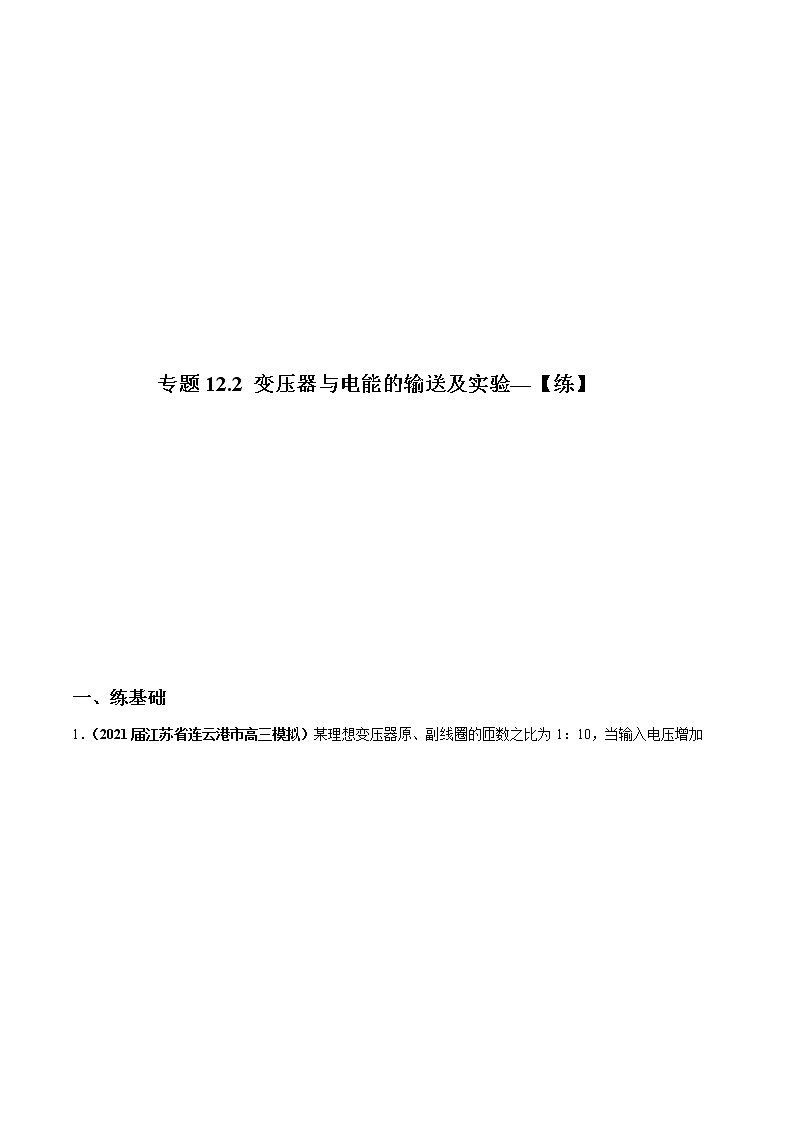

专题12.2 变压器与电能的输送及实验【练】-2022年高考物理一轮复习讲练测

这是一份专题12.2 变压器与电能的输送及实验【练】-2022年高考物理一轮复习讲练测，文件包含专题122变压器与电能的输送及实验练原卷版docx、专题122变压器与电能的输送及实验练解析版docx等2份试卷配套教学资源，其中试卷共83页， 欢迎下载使用。

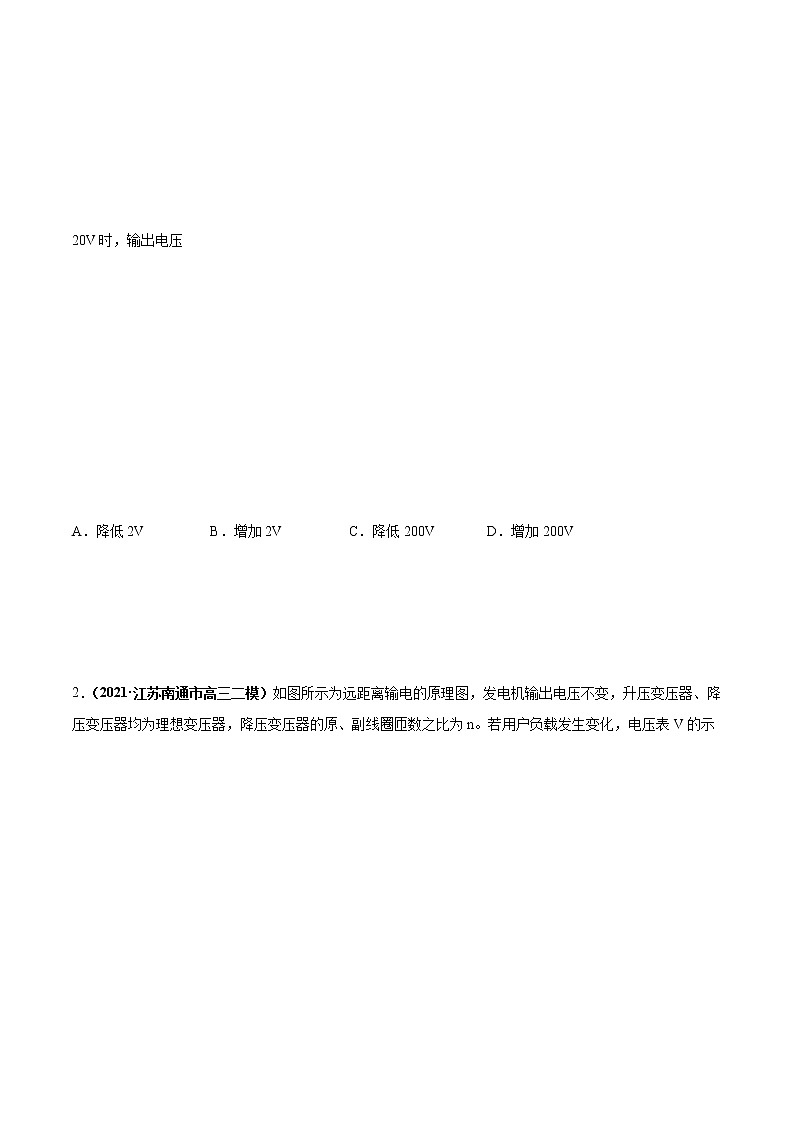

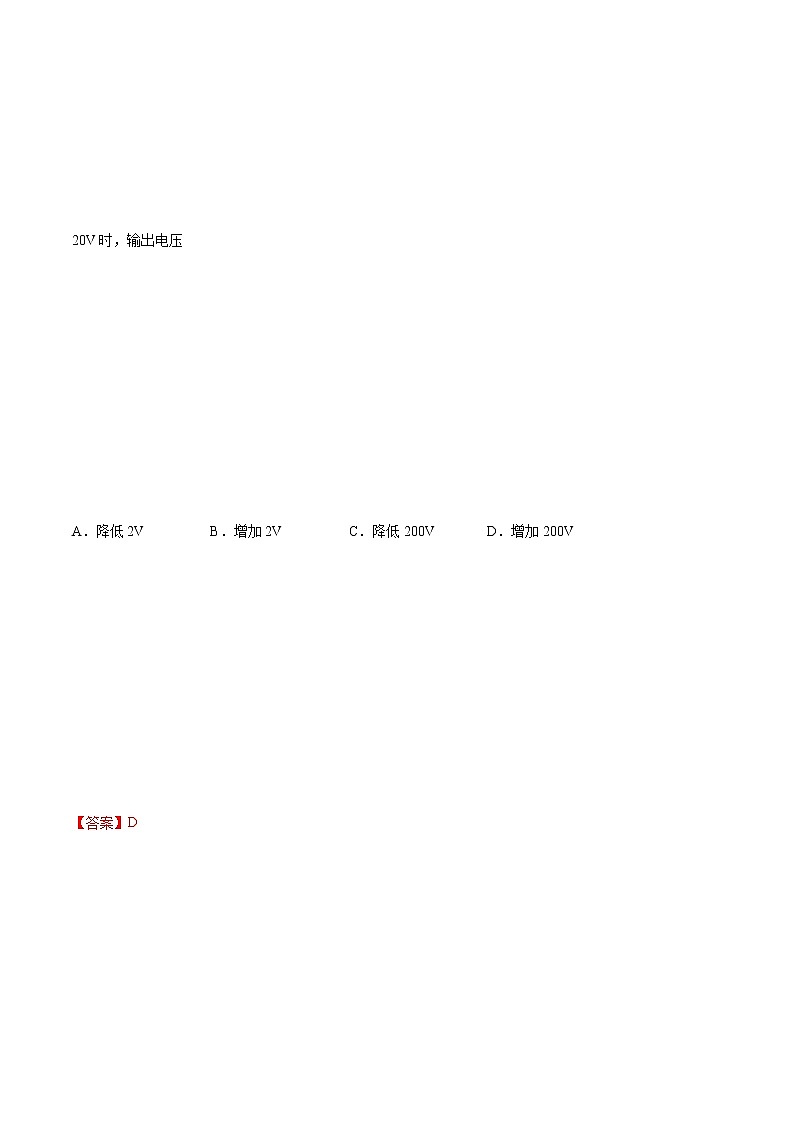

1．（2021届江苏省连云港市高三模拟）某理想变压器原、副线圈的匝数之比为1：10，当输入电压增加20V时，输出电压
A．降低2VB．增加2VC．降低200VD．增加200V

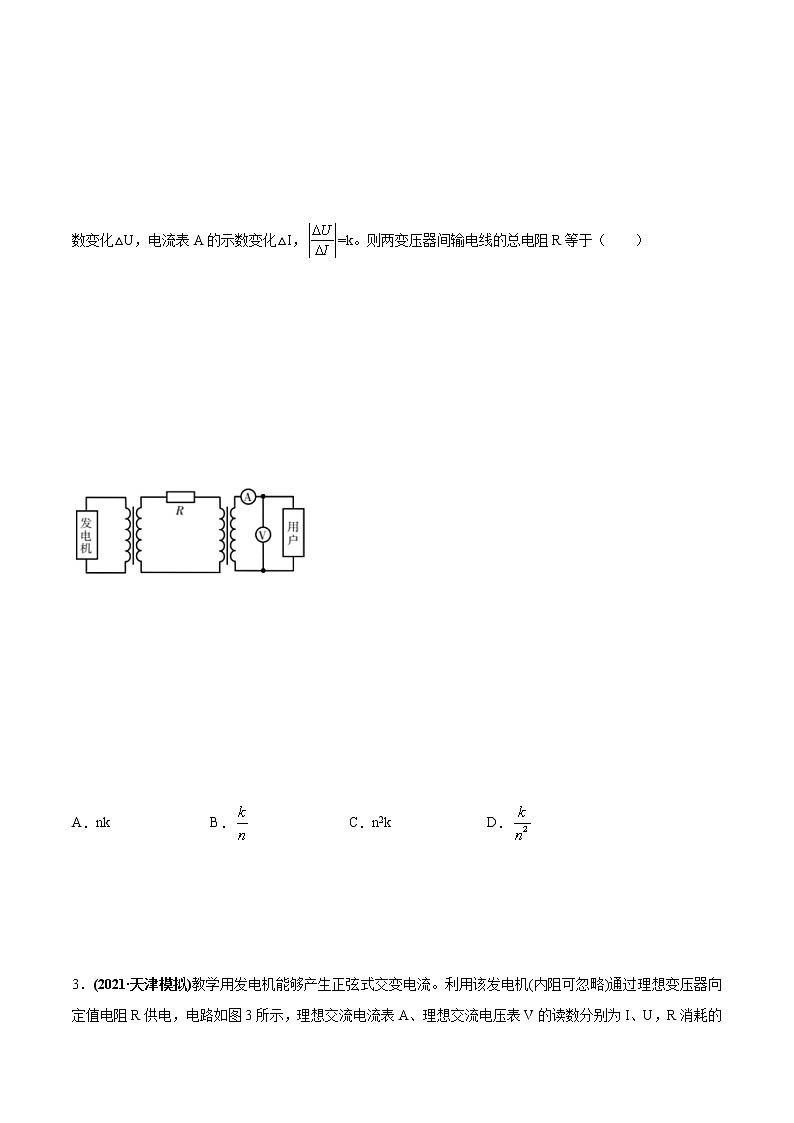

2．（2021·江苏南通市高三二模）如图所示为远距离输电的原理图，发电机输出电压不变，升压变压器、降压变压器均为理想变压器，降压变压器的原、副线圈匝数之比为n。若用户负载发生变化，电压表V的示数变化△U，电流表A的示数变化△I，=k。则两变压器间输电线的总电阻R等于（ ）
A．nkB．C．n2kD．
3．(2021·天津模拟)教学用发电机能够产生正弦式交变电流。利用该发电机(内阻可忽略)通过理想变压器向定值电阻R供电，电路如图3所示，理想交流电流表A、理想交流电压表V的读数分别为I、U，R消耗的功率为P。若发电机线圈的转速变为原来的eq \f(1,2)，则( )
A．R消耗的功率变为eq \f(1,2)P B．电压表V的读数变为eq \f(1,2)U
C．电流表A的读数变为2I D．通过R的交变电流频率不变
4．（2021·天津高三模拟）如图所示，理想变压器输入电压保持不变。若将滑动变阻器的滑动触头向下移动，下列说法正确的是（ ）
A．电表A1、A2的示数都增大 B．电表V1、V2的示数都不变
C．原线圈输入功率减小 D．电阻R0消耗的电功率减小
5．(2021·广东东莞市线上检测)在如图所示的电路中，变压器为理想变压器，电压表和电流表均为理想电表，a、b接在电压有效值不变的交流电源两端，R0为定值电阻，R为滑动变阻器．现将滑动变阻器的滑片从一个位置滑动到另一位置，观察到电流表A1的示数增大了0.2 A，电流表 A2的示数增大了0.8 A，则下列说法正确的是( )
A. 该变压器起升压作用 B. 电压表V2示数增大
C. 电压表V3示数减小 D．滑动变阻器滑片是沿d→c的方向滑动
6．（2021·江苏南京市高三二模）远距离输电原理图如图所示，原线圈输入电压及输电功率恒定，升压变压器和降压变压器均为理想变压器，当S由2改接为1时，下列说法错误的是（ ）
A．电压表读数增大B．电流表读数减小
C．输电线上损耗的功率减小D．用户的功率减小
7．（2021届辽宁省大连市高三模拟）如图所示为某小型电站髙压输电示意图，变压器均为理想变压器，发电机输出功率为20kW。在输电线路上接入一个电流互感器，其原、副线圈的匝数比为 1：10，电流表的示数为 1A，输电线的总电阻为 10Ω，则下列说法正确的是（ ）
A．采用高压输电可以减小输电线中的电流 B．将 P 下移，用户获得的电压将增大
C．用户获得的功率为 19kW D．升压变压器的输出电压 U2=2000V
8．（2021届河北省高三高考模拟）图示为某发电厂向偏远山区输送电能的示意图，发电厂通过升压变压器和降压变压器向纯电阻用电器（未知）供电。已知输电线的总电阻为R，原、副线圈匝数比为1∶10，原、副线圈匝数比为10∶1，原线圈两端的瞬时电压，测得发电厂回路中电流有效值为I。若均可视为理想变压器，发电机的内阻不计，则（ ）
A．降压变压器中电流的频率为B．输电线消耗的总功率为
C．用电器消耗的功率为D．用电器的电阻为
9．(2021·广东深圳二模) (多选)如图所示为远距离输电示意图，其中T1、T2为理想变压器，输电线电阻可等效为电阻r，L1、L2为两个规格相同的灯泡，且阻值不变．现保持变压器T1的输入电压不变，滑片P位置不变，当开关S断开时，灯L1正常发光．则下列说法正确的是( )
A．仅闭合开关S，灯L1会变亮 B．仅闭合开关S，r消耗的功率会变大
C．仅将滑片P下移，r消耗的功率会变小 D．仅将滑片P上移，电流表示数会变小
二、练能力
10. （2021届湖北省八市高三联考）为了配合电力扩容，学校启动临时供电系统，它由备用发电机（输出电压不变）和理想变压器组成，电路如图所示。开关S处于断开状态时，教室的灯泡恰好正常发光。若闭合开关S。下列分析正确的是（ ）
A．灯泡亮度变暗 B．灯泡亮度不变
C．流经原线圈上的电流变大 D．流经副线圈上的电流不变
11． (2021·河南濮阳二模) (多选)在如图所示的变压器电路中，两定值电阻的阻值R1＝R2＝R，变压器为理想变压器，电表为理想电表，在a、b两端输入正弦交流电压u＝eq \r(2)Usin ωt。原、副线圈的匝数比为1∶2，则( )
A．电流表的示数为eq \f(2U,5R) B．电压表的示数为eq \f(2,5)U
C．电路消耗的总功率为eq \f(4U2,5R) D．电阻R1、R2消耗的功率之比为2∶1
12．（2021·天津高三模拟）科技改变生活，如今手机无线充电已经日趋流行。其工作原理如图所示，该装置可等效为一个理想变压器，送电线圈为原线圈，受电线圈为副线圈。当ab间接上220V的正弦交变电流后，受电线圈中产生交变电流。送电线圈的匝数为n1， 受电线圈的匝数为n2，且n1∶n2=10∶1。两个线圈中所接电阻的阻值均为R，当该装置给手机充电时，手机两端的电压为1.8V，流过手机的电流为1A，则下列说法正确的是（ ）
A．受电线圈cd两端的输出电压为22V
B．充电时，两线圈上所接电阻的阻值R=20Ω
C．充电时，与送电线圈相连的电阻R两端的电压为20V
D．充电时，受电线圈cd两端的输出电压为21.8V
13．（2021·天津高三模拟）如图所示，有一匝数为20、边长为10cm、电阻不计的正方形线框绕着固定转轴OO’以角速度50π rad/s在垂直于纸面向里的匀强磁场中匀速转动，线框关于OO’对称，线框通过两电刷（未画出）与某一理想变压器相连，变压器原线圈串有一个理想交流电流表A，已知理想变压器原、副线圈的匝数之比为n1：n2=10：1，副线圈两端接有两完全相同灯泡L1，L2串联，如果灯泡L1，L2的规格均为“5V，1W”且正常发光，则下列说法正确的是（ ）
A．匀强磁场的磁感应强度大小为T
B．该线框中形成的交变电流，电流方向1秒内改变25次
C．线框转到图示位置的瞬间，电流表A读数为零
D．闭合开关，并联上相同的灯泡L2，不考虑灯泡的烧坏及阻值的变化，则L1变亮，原来的L2变暗
14．（2021届湖南省高三高考模拟）如图所示，一理想变压器原线圈接入电压 的交流电源，已知原、副线圈匝数之比n1:n2=5:1，定值电阻R0=2Ω，交流电压表和电流表均为理想电表，则（ ）
A．变压器副线圈中交变电流的频率为50Hz
B．当滑动变阻器的滑片P向上滑动时，电压表V1、电流表A的示数均增大
C．电压表V1的示数U1与电压表V2的示数U2的比值U1:U2=5:1
D．当滑动变阻器的滑片P处于最下端时，变压器的输出功率为242W
三、练真题
15.（2021湖南卷,T6）如图，理想变压器原、副线圈匝数比为，输入端、接入电压有效值恒定的交变电源，灯泡L1、L2的阻值始终与定值电阻的阻值相同。在滑动变阻器的滑片从端滑动到端的过程中，两个灯泡始终发光且工作在额定电压以内，下列说法正确的是（ ）
A. L1先变暗后变亮，L2一直变亮 B. L1先变亮后变暗，L2一直变亮
C. L1先变暗后变亮，L2先变亮后变暗 D. L1先变亮后变暗，L2先变亮后变暗
16.（2020·全国卷Ⅱ,T19）特高压输电可使输送中的电能损耗和电压损失大幅降低。我国已成功掌握并实际应用了特高压输电技术。假设从A处采用550 kV的超高压向B处输电，输电线上损耗的电功率为∆P，到达B处时电压下降了∆U。在保持A处输送的电功率和输电线电阻都不变的条件下，改用1 100 kV特高压输电，输电线上损耗的电功率变为∆P′，到达B处时电压下降了∆U′。不考虑其他因素的影响，则（ ）
A. ∆P′=∆PB. ∆P′=∆PC. ∆U′=∆UD. ∆U′=∆U
17.（2020·全国卷Ⅲ,T20）在图（a）所示的交流电路中，电源电压的有效值为220V，理想变压器原、副线圈的匝数比为10∶1，R1、R2、R3均为固定电阻，R2=10，R3=20，各电表均为理想电表。已知电阻R2中电流i2随时间t变化的正弦曲线如图（b）所示。下列说法正确的是（ ）
A. 所用交流电的频率为50HzB. 电压表的示数为100V
C. 电流表的示数为1.0AD. 变压器传输的电功率为15.0W
