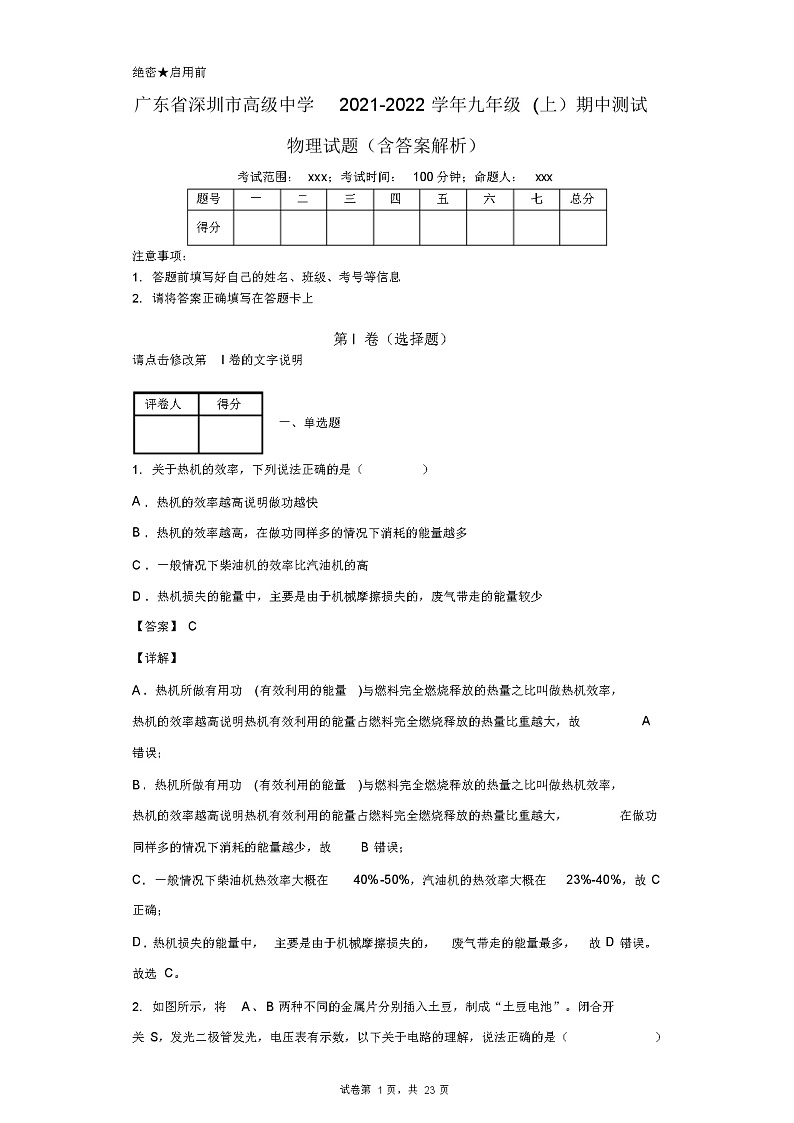

广东省深圳市高级中学2021-2022学年九年级(上)期中测试物理试题(含答案解析)

这是一份广东省深圳市高级中学2021-2022学年九年级(上)期中测试物理试题(含答案解析)，共23页。试卷主要包含了单选题，多选题，双选题，作图题，实验题，计算题，综合题等内容，欢迎下载使用。
物理试题（含答案解析）
题号
一
二
三
四
五
六
七
总分
得分
注意事项：
答题前填写好自己的姓名、班级、考号等信息
请将答案正确填写在答题卡上
第 I 卷（选择题）
请点击修改第I 卷的文字说明
评卷人
得分
一、单选题
考试范围： xxx；考试时间：100 分钟；命题人：xxx
关于热机的效率，下列说法正确的是（）
A ．热机的效率越高说明做功越快
B ．热机的效率越高，在做功同样多的情况下消耗的能量越多C ．一般情况下柴油机的效率比汽油机的高
D ．热机损失的能量中，主要是由于机械摩擦损失的，废气带走的能量较少
【答案】 C
【详解】
A ．热机所做有用功(有效利用的能量)与燃料完全燃烧释放的热量之比叫做热机效率，
热机的效率越高说明热机有效利用的能量占燃料完全燃烧释放的热量比重越大，故A
错误；
B ．热机所做有用功(有效利用的能量)与燃料完全燃烧释放的热量之比叫做热机效率，
热机的效率越高说明热机有效利用的能量占燃料完全燃烧释放的热量比重越大，在做功同样多的情况下消耗的能量越少，故B 错误；
C．一般情况下柴油机热效率大概在40% -50%，汽油机的热效率大概在23%-40%，故 C
正确；
D ．热机损失的能量中， 主要是由于机械摩擦损失的，废气带走的能量最多，故 D 错误。故选 C。

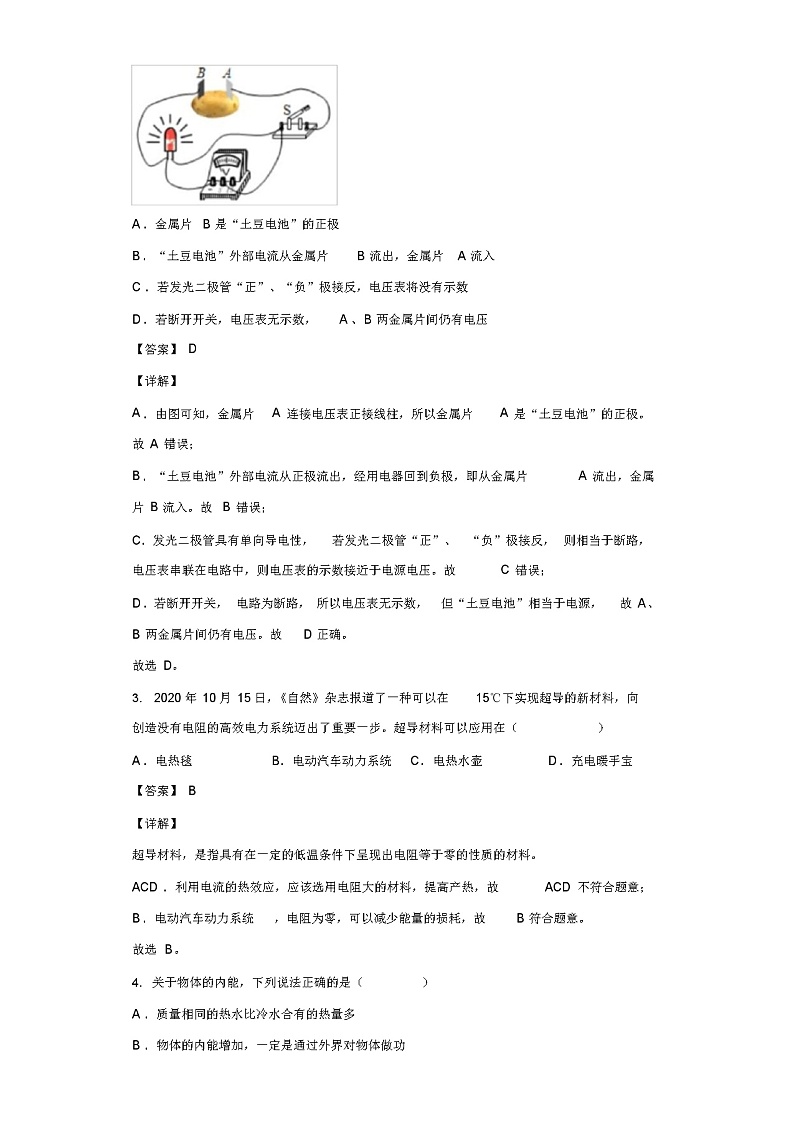

如图所示，将A 、B 两种不同的金属片分别插入土豆，制成“土豆电池”。闭合开
关 S，发光二极管发光，电压表有示数，以下关于电路的理解，说法正确的是（）
试卷第 1 页，共 23 页
A ．金属片B 是“土豆电池”的正极
B ．“土豆电池”外部电流从金属片B 流出，金属片A 流入
C ．若发光二极管“正”、“负”极接反，电压表将没有示数
D ．若断开开关，电压表无示数，A 、B 两金属片间仍有电压
【答案】 D
【详解】
A ．由图可知，金属片A 连接电压表正接线柱，所以金属片A 是“土豆电池”的正极。故 A 错误；
B ．“土豆电池”外部电流从正极流出，经用电器回到负极，即从金属片A 流出，金属片 B 流入。故B 错误；
C．发光二极管具有单向导电性，若发光二极管“正”、“负”极接反， 则相当于断路， 电压表串联在电路中，则电压表的示数接近于电源电压。故C 错误；
D ．若断开开关， 电路为断路， 所以电压表无示数，但“土豆电池”相当于电源，故 A、B 两金属片间仍有电压。故D 正确。
故选 D。
2020 年 10 月 15 日，《自然》杂志报道了一种可以在15℃下实现超导的新材料，向创造没有电阻的高效电力系统迈出了重要一步。超导材料可以应用在（）
A ．电热毯B．电动汽车动力系统C．电热水壶D ．充电暖手宝
【答案】 B
【详解】
超导材料，是指具有在一定的低温条件下呈现出电阻等于零的性质的材料。
ACD ．利用电流的热效应，应该选用电阻大的材料，提高产热，故ACD 不符合题意；
B ．电动汽车动力系统，电阻为零，可以减少能量的损耗，故B 符合题意。故选 B。
关于物体的内能，下列说法正确的是（）
A ．质量相同的热水比冷水合有的热量多
B ．物体的内能增加，一定是通过外界对物体做功

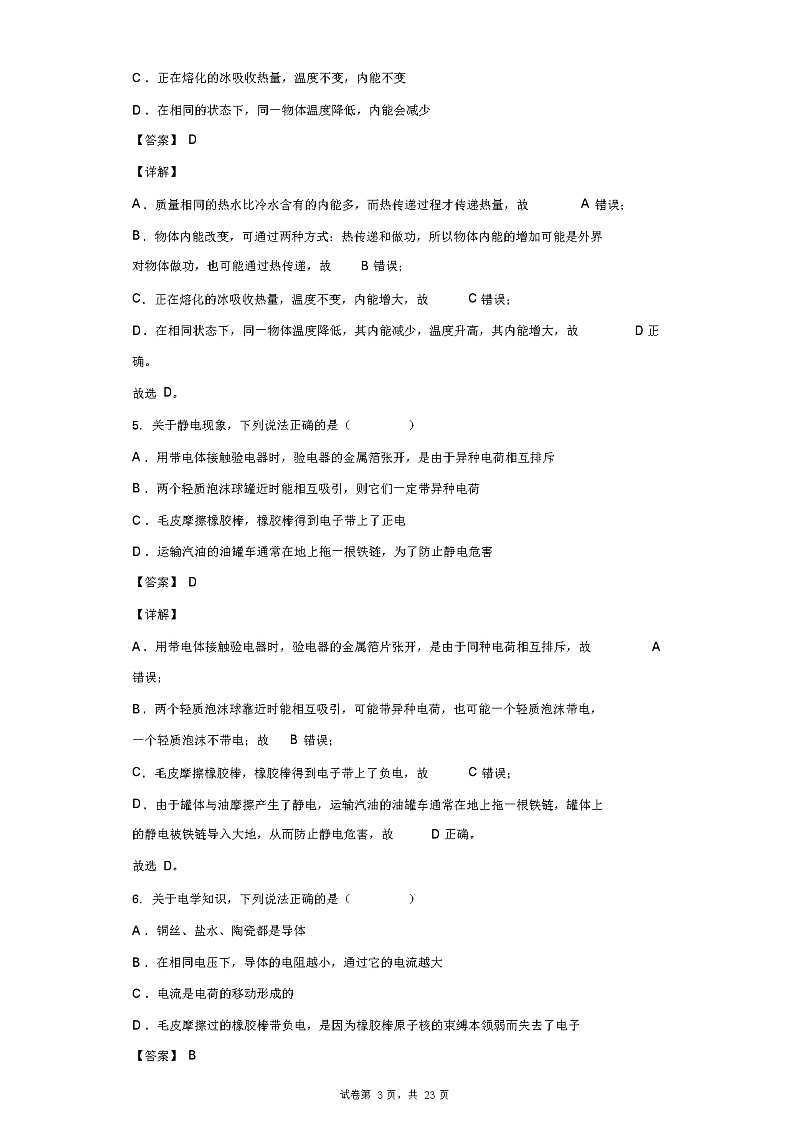

C ．正在熔化的冰吸收热量，温度不变，内能不变
D ．在相同的状态下，同一物体温度降低，内能会减少
【答案】 D
【详解】
A ．质量相同的热水比冷水含有的内能多，而热传递过程才传递热量，故A 错误；
B ．物体内能改变，可通过两种方式：热传递和做功，所以物体内能的增加可能是外界对物体做功，也可能通过热传递，故B 错误；
C．正在熔化的冰吸收热量，温度不变，内能增大，故C 错误；
D ．在相同状态下，同一物体温度降低，其内能减少，温度升高，其内能增大，故D 正确。
故选 D。
关于静电现象，下列说法正确的是（）
A ．用带电体接触验电器时，验电器的金属箔张开，是由于异种电荷相互排斥B ．两个轻质泡沫球罐近时能相互吸引，则它们一定带异种电荷
C ．毛皮摩擦橡胶棒，橡胶棒得到电子带上了正电
D ．运输汽油的油罐车通常在地上拖一根铁链，为了防止静电危害
【答案】 D
【详解】
A ．用带电体接触验电器时，验电器的金属箔片张开，是由于同种电荷相互排斥，故A
错误；
B ．两个轻质泡沫球靠近时能相互吸引，可能带异种电荷，也可能一个轻质泡沫带电， 一个轻质泡沫不带电；故B 错误；
C．毛皮摩擦橡胶棒，橡胶棒得到电子带上了负电，故C 错误；
D ．由于罐体与油摩擦产生了静电，运输汽油的油罐车通常在地上拖一根铁链，罐体上的静电被铁链导入大地，从而防止静电危害，故D 正确。
故选 D。
关于电学知识，下列说法正确的是（）
A ．铜丝、盐水、陶瓷都是导体
B ．在相同电压下，导体的电阻越小，通过它的电流越大C ．电流是电荷的移动形成的
D ．毛皮摩擦过的橡胶棒带负电，是因为橡胶棒原子核的束缚本领弱而失去了电子
【答案】 B
试卷第 3 页，共 23 页
【详解】
A ．铜丝、盐水、陶瓷中，铜丝和盐水是导体，陶瓷属于绝缘体，故A 错误；
B ．根据欧姆定律得；
正确；
U
IR在相同电压下，导体电阻越小，它通过的电流越大，故B
C．电流是电荷的定向移动形成的，故C 错误；
D ．毛皮摩擦过的橡胶棒带负电，是因为橡胶棒原子核的束缚本领强而得到了电子，故D 错误。
故选 B。
下面数据符合或接近实际情况的是（）
A ．常用智能手机供电电压220V B ．九年级物理课本的重力为3N C ．洗澡时淋浴的适宜水温是60℃
D ．家用小轿车工作时发动机的效率可达90%
【答案】 B
【详解】
A ．智能手机供电电压3.7V ，故 A 错误；
B ．九年级物理课本的质量约
300g＝ 0.3kg
重力约为
G＝ mg＝ 0.3kg × 10N/k＝g 3N
故 B 正确；
C．洗澡时淋浴的适宜水温是40℃，故 C 错误；
D ．家用小轿车工作时发动机的效率约30%，达不到90%，故 D 错误。故选 B。
如图为封闭小区常见的智能门禁系统，住户可以通过刷卡或人脸识别进入小区。当
门禁系统接通电源后，指示灯发光。 住户刷卡或人脸识别成功时（相当于分别闭合对应 的开关），电动机工作， 控制门打开。 下列关于门禁系统的简化电路设计合理的是（）
A ．
B．
C ．
D．
【答案】 B
【详解】
门禁系统接通电源后，指示灯发光，说明只要接通电源灯泡就能发光；住户刷卡或人脸 识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开，说明两个开关是并联的，并且闭合任一开关，电动机都能工作；
A ．两个开关均闭合，电动机才能工作，故A 不符合题意；
B ．只要接通电源灯泡就能发光，闭合任一开关，电动机都能工作，故B 符合题意；
C．闭合开关后灯泡才能工作，故C 不符合题意；
D ．接通电源后，灯泡和电动机都工作了，故D 不符合题意。故选 B。
将定值电阻
R1 和 R2 ，串联后接入如图甲所示的电路中，已知电源电压恒定不变，闭
合开关 S， U 1
U 2 。 将定值电阻
R1 和
R2 改为并联后接在原电源的两端，如图乙所示，
闭合开关S，两电阻仍正常工作。下列判断中正确的是（）
试卷第 5 页，共 23 页
A ． I AI DB． I CI B
C ． I BI CD． I CI D
【答案】 C
【详解】
BC ．图甲知，两电阻串联，由串联电路的电流特点知，
I1I 2
I，由欧姆定律知，
U1IR1
U 2IR2
因为 U1U 2 ，所以
R1R2
由图乙知，两电阻并联，由并联电路的电压特点知，
UU1
U 2 ，通过两电阻的电流
1
IU
R1
I
U
2
R2
因为 R1R2 ，所以
I '1I 2
图乙中 A、D 点在干路上， B 和 C 分别在 R2 和 R1 支路上，所以
I BI C
故 B 错误， C 正确；
AD ．由并联电路特点知
I AI DI BI C
故 A D 错误。故选 C。
如图所示电路中有两个小灯泡，两个电表（电流表或电压表），在图中○内填入合适的元件， 要求开关闭合时两灯均能发光，且两电表的示数均不为零，则下列符合要求的是 ()
A ．a 为小灯泡， b 为电流表， c 为电压表B ． a 为电流表， b 为小灯泡， c 为电压表C ．a 为电流表， b 为电流表， c 为小灯泡D ．a 为小灯泡， b 为电压表， c 为电流表
【答案】 B
【详解】
A ．a 为小灯泡， b 为电流表， c 为电压表，开关闭合后，电流表接在了电源的两端，电源短路，故A 不符合要求；
B ． a 为电流表， b 为小灯泡， c 为电压表，开关闭合后，该电路为并联电路，电压表测量电源的电压，电流表测量图中灯泡的电流，两盏灯都发光，故B 符合要求； C． a 为电流表， b 为电流表， c 为小灯泡，开关闭合后，电流表接在了电源的两端，电源短路，故C 不符合要求；
D ．a 为小灯泡， b 为电压表， c 为电流表，开关闭合后，电流表会把图中灯泡短路，只有灯泡 a 发光，故D 不符合要求。
故选 B。
两只相同的集气瓶中分别装有空气和红棕色的二氧化氮气体，用玻璃板隔开后按图示放量，抽去玻璃板，保持两瓶口紧贴静置较长时间后，两瓶中气体颜色变得相同。已
知瓶中二氧化氮气体的密度比空气的密度大，下列说法正确的是（）
A ．此现象能说明分子间存在相互作用的引力B ．此现象与“扫地时灰尘飞扬”的成因相同C ．颜色变得相同后，瓶中气体分子停止运动
D ．颜色变得相同后，上方瓶中气体密度比空气大
【答案】 D
【详解】
试卷第 7 页，共 23 页
A ．图示中，抽去玻璃板后，红棕色的二氧化氮气体和空气最后会混合在一起，两个瓶
中气体的颜色变得相同，这是因为分子在不停地做无规则的运动，而不能说明分子间有相互作用的引力，故A 错误；
B ．扫地时灰尘飞扬，是颗粒在做机械运动，而不是分子的热运动，故B 错误；
C．分子的热运动是永不停息的，颜色相同后，气体分子仍然在做运动，故C 错误；
D ．原来上方瓶中为空气，现在两瓶颜色相同了，说明密度比空气大的二氧化氮气体与空气混在一起了，所以上方瓶中气体密度比空气密度大，故D 正确。
故选 D。
下列现象，用比热容来解释不合适的是（）
A ．沿海地区昼夜温差较小B．夏天室内洒点水，感到凉快
C ．汽车发动机用水循环降温D．北方的 “暖气 ”用水作为介质
【答案】 B
【详解】
A ．因为水的比热容大于砂石的比热容，相同质量的水和砂石吸收或放出相同的热量，
水升高或降低的温度少，所以沿海地区昼夜温差比内陆地区小，与比热容有关，故A
不符合题意；
B ．夏天在室内洒水降温，利用的是蒸发吸热，不是利用水的比热容大的特点，故B 符合题意；
C．因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度时，水吸收的热量多，所以用循环水冷却汽车发动机，故C 不符合题意；
D ．因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以北方的“暖气”用水作为介质，故D 不符合题意。
故选 B。
物质
水（液态）
煤油（液态）
色拉油（液态）
冰（固态）
沙石（固态
比热容 J/（ kg?℃）
4.2× 103
2.1× 103
1.97× 103
2.1× 103
0.92× 103
如表列出一些物质的比热容，根据表中数据，可知（）
A ．液体的比热容总比固体的大
B ．物质的物态发生变化，比热容不会变化C ．不同物质的比热容一定不同
D ．质量相等的水和沙石吸收相同的热量，水升高的温度较少
【答案】 D
【详解】
A ．由表中数据可知，不同物质的比热容一般不同，色拉油的比热容小于冰的比热容，
煤油的比热容等于冰的比热容，因此液体的比热容不一定大于固体的比热容，故 A 不符合题意；
B ．水和冰是水的两种状态，分析表中数据可知，其比热容是不同的，说明比热容与物质状态有关，物质的物态发生变化，比热容也会发生变化，故B 不符合题意；
C．由表中数据可知，不同物质的比热容一般不同，但也有的物质比热容相同，如煤油和冰，故C 不符合题意；
D ．质量相等的水和沙石吸收相同的热量，由于水的比热容大于沙石的比热容，根据Q
吸 =cmΔt 可知，水升高的温度较少，故D 符合题意。故选 D。
关于如图所示的实物电路，在S1 、 S2 ，都闭合后，下列说法正确的是（）
A ．通过
L 1 与 L 2 的电流一定相等
B ．通过
L1 与 L 2 的电流一定不相等
C ． L1 与 L 2 两端的电压一定相等
D ． L1 与 L 2 两端的电压之和等于电源电压
【答案】 C
【详解】
AB ．如图可知， 在 S1、S2 都闭合后， 两灯泡并联， 并联电路各并联支路两端电压相等， 故有
各支路电流I 1
U1
， I 2
R1
U=U 1=U2
U 2
R
， 因为电阻R1、R2
2
未知， 所以 I
1 、 I
2 的关系也不能确定，
故 AB 错误；
CD ．因为在S1、S2 都闭合后，两灯泡并联，并联电路各并联支路两端电压相等，所以有
试卷第 9 页，共 23 页
U=U 1=U2
故 C 正确， D 错误。故选 C。
在探究 “电流与电阻关系 ”的实验中，实验室提供了如下器材：电源（电源电压 3V 保持不变） 、滑动变阻器 R 0（ 0～ 20Ω）、电阻箱（ 0～ 9999 Ω）、电压表（ 0～ 3V ）、电流表（ 0～ 0.6A ）、开关各一个、导线若干．依据如图所示的电路，各小组同学保持电阻 R 两端的电压 U=2V 不变， 记录了六组数据， 并绘制成图象． 请你根据所学的知识和给定
的器材，选择出比较合理的图象
A ．
B ．
C ．
D ．
【答案】 A
【详解】
在探究 “电流与电阻关系”的实验中， 依据如图所示的电路，各小组同学保持电阻
R1 两端
的电压不变，为：
U ＝2V ，
根据串联电路分压的特点，滑动变阻器两端的电压保持不变，为：
3V2V ＝1V ，
由于串联电路的电流相等，即定值电阻中通过的电流与滑动变阻器中通过的电流相等，
则
2V ＝1V ，
R1R2
即
R1＝2 R2 ；
AD ．当滑动变阻器取最大阻值时，即
R2＝20Ω时，
R1＝2R2＝220Ω＝40Ω，
所以定值电阻最大值只能取40 Ω．由欧姆定律可知，当电压一定时，导体中的电流与导体的电阻成反比，故D 错误， A 正确．
BC ．当
R1＝50Ω时，
R2＝25Ω，滑动变阻器
R2 （ 0~20 Ω）满足不了要求，故BC 错误；
故选 A ．
试卷第 11 页，共 23 页
评卷人得分
二、多选题
下列情景中，通过做功使加点物体内能增加的是
A ．搓手．取暖B．水．蒸．气．将塞子冲出
C ．烧水．D．压缩中的燃．料．混．合．物．
【答案】 AD
【详解】
A 、搓手取暖时，克服摩擦做功，摩擦生热，手的内能增加，属于通过做功的方式增加物体内能，故A 正确；
B 、水蒸气将塞子冲出，是利用水蒸气的内能来做功，把内能转化为机械能．属于通过做功减小物体内能，故B 错误；
C、用火烧水，水从火吸收热量，使水的内能增加、温度升高，是利用热传递的方式改变内能，故C 错误；
D 、汽油机压缩冲程中，活塞对混合气体做功，燃料混合物温度升高，内能增加，属于通过做功的方式增加物体内能，故D 正确．
请点击修改第II 卷的文字说明
第 II卷（非选择题）
评卷人得分
三、双选题
如图所示的闸刀开关（）
A ．瓷柄是绝缘体B．胶盖是绝缘体
C ．动触头是绝缘体D．静触头是绝缘体
【答案】 AB
【详解】
瓷柄，胶盖不容易导电是绝缘体；动触头，静触头都是金属做的，容易导电，是导体， 故 AB 符合题意， CD 不符合题意。
故选 AB 。
关于温度、热量和内能，下列说法中正确的是（）
A ．温度越高的物体内能一定越大
B ．温度相同的物体接触时不发生热传递
C ．热量总是从内能大的物体向内能小的物体转移D ．同一物体温度降低，它的内能减少
【答案】 BD
【详解】
A ．物体的内能与物体的质量、温度、所处的状态有关，物体的质量越大温度越高内能就越大，温度越高的物体，质量可能很小，因此内能不一定越大，故A 错误；
B ．发生热传递的条件是有温度差，温度相同的物体接触时不发生热传递，故B 正确；
C．热量总是从温度高的物体向温度低的物体转移，或者从物体的高温部分传递到低温 部分， 内能大的物体温度不一定高，所以热量不一定是从内能大的物体向内能小的物体转移，故C 错误；
D ．同一物体质量一定，温度降低，内能会减少，故D 正确。故选 BD 。
下列说法正确的是（）
A ．松软多孔的海绵可以被压缩，是因为海绵分子之间有空隙
B ．汽车发动机常用水作冷却剂，是利用了水比热容较小这一性质C ．永动机是不可能制成的，因为它违背了能量守恒定律
D ．八月桂花香飘满园，说明分子在不停地做热运动
试卷第 13 页，共 23 页
【答案】 CD
【详解】
A ．松软多孔的海绵可以被压缩，是物体空间上的缩小，能说明力可以改变物体的形状， 但不能说明分子间有空隙，故A 错误；
B ．汽车发动机常用水作冷却剂，是利用了水的比热容较大这一性质，相同条件下，水能够吸收的热量更多，故B 错误；
C．永动机是不可能制成的，它违背了能量守恒定律，故C 正确；
D ．八月桂花香飘满园，这是扩散现象，说明分子在不停地做热运动，故D 正确。故选 CD 。
在如图所示的电路中，开关闭合时A 1 的示数为 1.2A ， A 2 的示数为0.5A 。下列判断正确的是（）
A ．通过 L 1 的电流为1.2A B ．通过 L 2 的电流为0.5A
C ．若 L 1 的灯丝烧断，电流表A 1 有示数， A 2 没有示数
D ．若 L 2 的灯丝烧断，电流表A 1 有示数， A 2 没有示数
【答案】 BD
【详解】
由电路图可知，两灯泡并联，电流表A 1 测干路电流，电流表A 2 测 L 2 支路的电流； AB ．由于电流表A 2 测 L 2 支路的电流，所以通过L 2 的电流为0.5A ，因并联电路中干路电流等于各支路电流之和，所以通过L 1 的电流
I1I﹣I21.2A﹣0.5A=0.7A
故 A 错误， B 正确；
C．若 L1 的灯丝烧断，电路为L 2 的简单电路，电流表A 1、A 2 都测量电路电流，因此电流表 A 1、A 2 都有示数，故C 错误；
D ．若 L 2 的灯丝烧断，电路为L1 的简单电路，电流表A1 测电路电流，电流表A 2 所在
支路断路，因此电流表A 1 有示数，电流表A 2 无示数，故D 正确。故选 BD 。
评卷人得分
四、作图题
如图所示实物电路，请用笔画线代替导线按要求完成电路连接。要求：灯L 1、L 2
串联，电压表只测量L 1 两端的电压，不考虑电压表量程的选择，导线不交叉。
【答案】
【详解】
由题意知，灯L 1、L2 串联，所以将灯L 1、L 2 首尾连接，电压表测灯L 1 两端的电压 ,所以电压表与L 1 并联，电路连接如图所示：
。
有一个电源，两个开关S1、S2，一个灯泡、一个小电动机，某次实验时，需要实现两个开关各控制一个用电器且互不影响，请在方框中画出实验电路图。
试卷第 15 页，共 23 页
【答案】
【详解】
需要实现两个开关各控制一个用电器且互不影响，则两个用电器并联，且与各自的控制开关串联，如图
评卷人得分
五、实验题
某兴趣小组为了比较水和煤油的吸热能力，进行了如下的实验
（ 1）提出问题
烈日炎炎的夏季，白天海滩上的沙子热得烫脚，但海水却非常凉爽；傍晚太阳西落，沙子很快凉了下来，但海水却仍然暖暖的。同样的日照条件，为什么不同物质的温度不一样呢 ?
（ 2）设计实验实验装置如图所示
①除了图中所给的实验器材外，还需要的测量工具有天平（或量筒）和 ；
②本实验的主要探究方法是 法和转换法；
（ 3）进行实验
该兴趣小组设计了如下实验步骤，其中存在错误的是（ ）
在两个同样的试管中分别装入等体积的水和煤油
用温度计测量这两种液体的初温，发现温度计示数相同
把两个试管同时放入同一烧杯中加热（如图所示），且加热相同的时间
用温度计测出两种液体的末温，发现两温度计的示数不相同
（ 4）数据分析
改正错误后， 下图是该兴趣小组绘制的“吸收热量——时间”和“温度——时间”图象， 能正确描述这两种液体真实情况的图象是（ ）
A．B．
试卷第 17 页，共 23 页
C．D．
（ 5）拓展应用
已知在标准大气压下，水、煤油的沸点分别为100℃、 90℃。如图所示，如果烧杯中的水已沸腾，则两试管中液体的沸腾情况，下列判断正确的是（ ）
A． 水、煤油都沸腾B．水、煤油都不沸腾
C． 水沸腾，煤油不沸腾D． 水不沸腾，煤油沸腾
【答案】 秒表控制变量ACD
【详解】
（ 2） [1] 需要测加热时间，所以需要秒表。
存在多个变量时，要使用控制变量法。
（ 3） [3] 本实验是为了比较水和煤油的吸热能力，根据控制变量法，须保持水和煤油的质量相同，加热时间相同，故A 错误，其他正确。
（ 4）[4]AB ．因为放在同一个烧杯中加热，所以时间相同吸热相同，故 AB 不符合题意；
CD ．加热相同时间，吸热相同，水比热容较大，升温少，故C 符合题意， D 不符合题意。
故选 C。
（ 5） [5] 因为试管内水达到沸点不能从外界吸热，所以水不能沸腾，煤油沸点小于水， 达到沸点后可以持续吸热，故可以沸腾，故选D。
小宁用如图甲所示的电路研究电流随电压变化的情况。其中电源电压为U，
R1 是
热敏电阻，其阻值与温度有关，二者关系为
R1ktb（
kb，b
0）。
（ 1）本实验要保持
R1 阻值不变，也就是保持
R1 的 不变。
（ 2）使用电流表和电压表前，要检查其指针是否对准 刻度线；接入电路的电流表，应使电流从其 （选填“+ ”或“ - ”）接线柱流入。
（ 3）图乙是某次测量时电压表的示数，其读数为 ，如果要使电压表示数变大，
应将滑动变阻器滑片P 向 端（选填“ a”或“ b”）移动；图丙是小底根据实验
数据画出的IU 图，经分析可得出结论： 。
（ 4）接下来，小宸按如下步骤操作，尝试把电流表改装成温度表。
①将滑动变阻器滑片 P 移到 b 端，用开关 S2 替换电压表（电路如图丁所示） 。闭合 S1、S2，调节滑片 P 使电流表满偏后，保持滑片 P 位置不再移动，设此时电路总电阻为 R ， 断开 S1、S2。
②往容器中倒入适量 100．的开水，观察温度计，温度计示数每下降 5．（水温不再降
低时，加入冰块直到水温降到 0．），就闭合 S1，并记录此时温度 t 和对应的电流 I，然后断开 S1。请用给定的字母写出电流与温度的关系式 I = 。
【答案】 温度 0 + 9.0V a 在电阻不变时，通过电阻的电流与它两端
U
的电压成正比
【详解】
（ 1） [1] 根据 R1
Rktb
ktb可知，热敏电阻的阻值随温度的升高而增大，故要保持R1 阻值
不变，也就是保持R1 的温度不变。
（ 2） [2] 使用电流表和电压表前，要检查其指针是否对准0 刻度线。
接入电路的电流表，应使电流从其“+ ”接线柱流入，“﹣”接线柱流出。
（ 3） [4] 图乙中电压表选用大量程，分度值为0.5V ， 其读数为9.0V 。
甲图中，两电阻串联，电压表测热敏电阻的电压，如果要使电压表示数变大，根据
U = IR 可知，应增大电路的电流，由欧姆定律，应减小电路的电阻，故将滑动变阻器滑片 P 向 a 移动。
图丙是小画出的I - U 图为过原点的直线，故分析可得出结论：在电阻不变时，通过电阻的电流与它两端的电压成正比。
试卷第 19 页，共 23 页
（ 4）[7]往容器中倒入适量100 °C的开水，观察温度计，温度计示数每下降5°C，就闭合 S1，并记录此时温度t 和对应的电流I，然后断开S1，由题意可知，R 和 R1 串联，根
据欧姆定律，电流与温度的关系式为
U 总UU
I
R总RR1Rktb
评卷人得分
六、计算题
25．2017 年 6 月 10 日，作为中国大陆核电的发源地﹣﹣秦山核电基地安全运行100 堆
年（一座核反应堆运行一年为一堆年）．从被誉为 “国之光荣 ”的秦山核电站1991 年 12
月 15 日投入运行开始，秦山核电基地一直保持安全稳定运行，目前每分钟的安全发电
量相当于少消耗烟煤13.0t，减排二氧化碳约40.6t ，二氧化硫约0.2t，氮氧化物约0.8t ．秦山核电基地目前共有9 台运行机组， 年发电量约500 亿千瓦时， 是目前我国核电机组数量最多、堆型品种最丰富、装机容量最大的核电基地．[下列（ 1）（2）题答案用科学记数法表示 ]
（ 1） 13.0t 烟煤如果完全燃烧，放出的热量为多少J．（烟煤的热值为2.9 ×170J/kg ）．
（ 2）假设 13.0t 烟煤在煤炉中完全燃烧，放出的热量部分被水吸收，可以使4×105kg
的水从 20．升高到 100．，求水吸收的热量为多少J． [c 水＝ 4.2 ×130J/（ kg? ．） ]
（ 3）求煤炉加热水的热效率．[第（ 3）题结果保留两位有效数字]
【答案】（ 1） 3.77 ×1101J；（ 2） 1.344 × 1110J；（ 3）36%．
【分析】
1）应用热值公式Q＝ mq 可以求出煤气完全燃烧释放的热量；
（ 2）根据吸热公式Q＝cm△t就可算出水吸收的热量；
（ 3）由效率公式可以求出煤气灶烧水的效率．
【详解】
（ 1） 13.0t 烟煤如果完全燃烧，放出的热量：
Q ＝mq＝13.0103 kg2.9 107 J/kg＝3.77 1011J ；
放
（ 2）水吸收的热量：
Q吸cm水t
4.2103 J/(kg
℃)4105 kg(100℃
20℃)1.344 1011 J ；
（ 3）煤炉烧水的效率：
Q吸
100%
Q放
11
11
1.34410J
3.7710J
100%36%
答案：（ 1） 3.77 ×1011J；（ 2） 1.344 × 1110J；（ 3） 36%．
【点睛】
本题考查了速度、重力和压强的计算，难度不大，知道在水平路面上骑自行车时，自行车对地面的压力等于人与车总重力是关键．
如图所示的电路中，电源电压不变．闭合开关S 后，滑动变阻器的滑片P 由 a 端移动到中点时， 测得电阻R 两端的电压U 与通过 R 的电流 I 的变化关系如图所示． 求：
（ 1）电源电压；
（ 2） R 的阻值；
（ 3）变阻器的最大阻值．
【答案】（ 1） 12V ；（ 2） 8Ω；（ 3） 16Ω．
【详解】
(1)(2) 当滑片位于a 端时,电路为
R 的简单电路 ,此时
R 两端的电压即为电源的电压
,
由图 2 可以知道 ,电源的电压U
12V ,电路中的电流
I1.5A
由 IU R
U
可得 ,电阻 R 的阻值 : R
I
12V8Ω
1.5 A
(3) 当滑片位于b 端时 ,R 与滑动变阻器的最大阻值串联,此时电路中的电流最小,
由图象可以知道,R 两端的电压 U R
4V ,电路中的电流
I ;0.5 A
因串联电路中总电压等于各分电压之和,
所以 ,变阻器两端的电压:
U 滑UU R
12V4V
U滑
8V 则变阻器的最大阻值: R滑;
I
8V
0.5A
16Ω
答:(1)电源电压为 12V;
电阻 R 的阻值为8Ω;
变阻器的最大阻值为16Ω.
评卷人得分
七、综合题
如下图所示的实验，是我们在学习分子动理论时做过的一些实验：
试卷第 21 页，共 23 页
图 a：浓硫酸铜溶液与清水开始界面十分清晰，几天之后，两种液体混合均匀了； 图 b：玻璃板的下表面接触水面，向上提起，发现拉力大于玻璃板的重力；
图 c：水和酒精充分混合后的总体积小于混合前水和酒精的总体积； 图 d：将红墨水滴入水中，可以看到它在水中扩散开来；
图 e：将两个底面干净、平整的铅块紧压在一起，两个铅块就会结合在一起，下面吊一个较重的物体也不会将它们拉开。
图 1 中：
（ 1）图 a 和图 d 两个实验形成实验现象的原因相同，实验表明： ；
（ 2）图 b 和图 两个实验形成实验现象的原因相同，实验表明： 。
图 2：为火力发电的示意图，火力发电一般是指利用煤炭、石油、天然气或其他燃料燃
烧时产生的热能来加热水，使水变成高温高压蒸汽，推动汽轮发电机转动来发电的方式总称。
（ 3） a．在（ 1）过程中，把燃料的 能转化为水的内能；
（ 4） c．在（ 3）过程中，是把水蒸气的内能转化为汽轮机的 能，通过 方
式使水蒸气的内能减小。
【答案】 一切物质的分子都在不停地做无规则的运动e分子间有引力化学机械做功
【详解】
（ 1） [1] 图 a 中，开始界面清晰的浓硫酸铜与清水装在量筒中几天时间后，均匀混合， 是硫酸铜和水的分子相互进入对方。图d 的实验中，红墨水在水中扩散开来，是两种分子相互运动的结果。所以两个实验都表明：一切物质的分子都在做无规则的运动。
（ 2）[2][3] 图 b 实验中，用弹簧测力计拉起下表面与水接触的玻璃板，比直接拉起玻璃
板的示数大， 这是因为分子之间的引力作用的结果。图 c 实验中，水和酒精充分混合后， 总体积小于混合前的总体积，这是因为分子间有间隙。图e 实验中，两个底面干净、平整的铜块紧压在一起，下面吊重物也不能拉开，也是分子引力作用的结果。所以图b 和图 e 实验现象形成的原因相同，这都表明：分子间有相互作用的引力。
（ 3） [4] 在（ 1）过程中，燃料燃烧时把储存的化学能转化水的内能。
（ 4）[5][6] 图（ 3）过程中， 高温高压水蒸气推动汽轮发电机，是水蒸气对汽轮机做功， 将水蒸气的内能转化为汽轮机的机械能，于是水蒸气的内能减少。
试卷第 23 页，共 23 页
