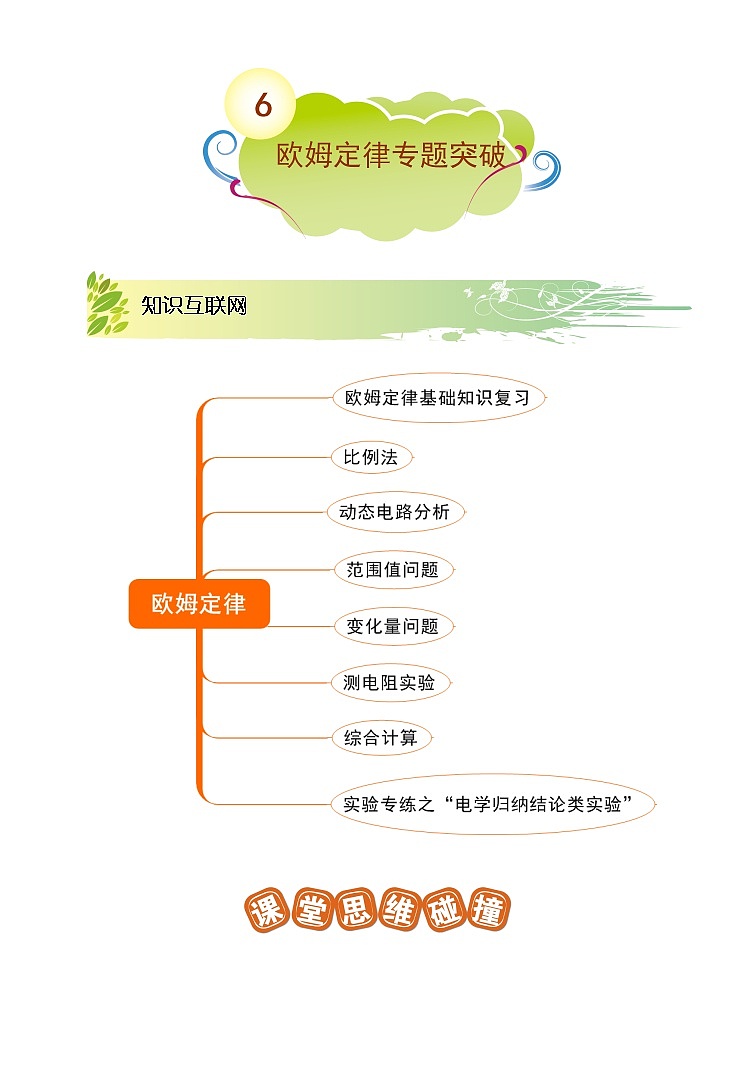

知识互联网

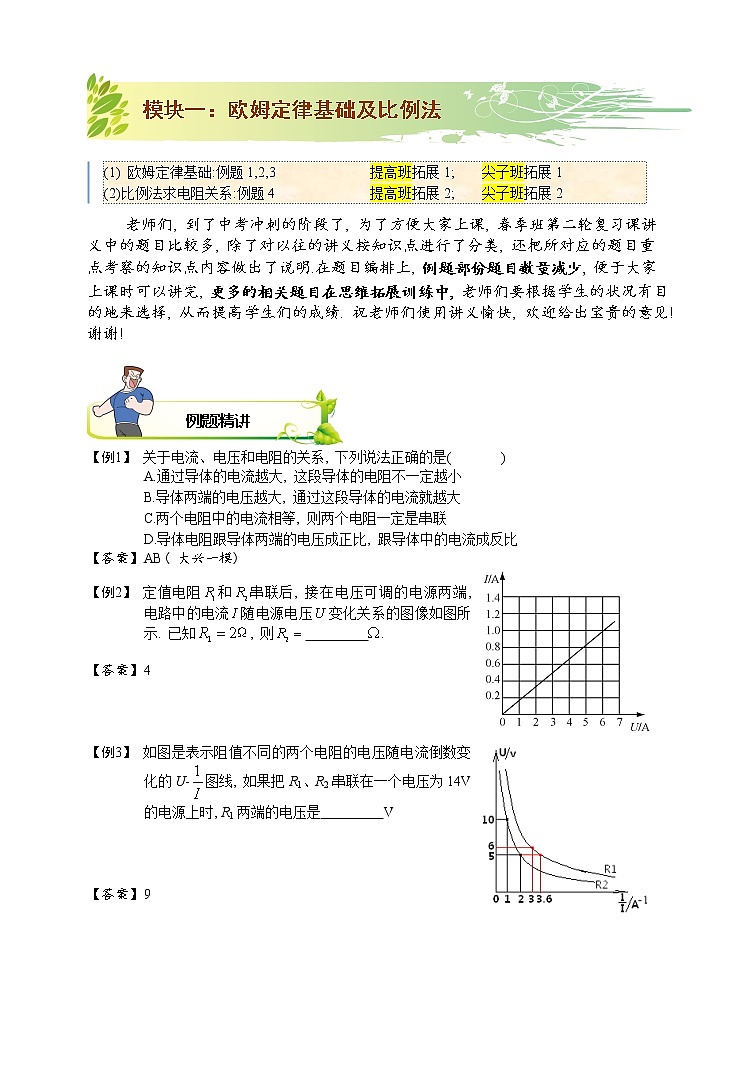

模块一：欧姆定律基础及比例法
(1) 欧姆定律基础:例题1,2,3提高班拓展1;尖子班拓展1
(2)比例法求电阻关系:例题4 提高班拓展2; 尖子班拓展2
老师们, 到了中考冲刺的阶段了, 为了方便大家上课, 春季班第二轮复习课讲义中的题目比较多, 除了对以往的讲义按知识点进行了分类, 还把所对应的题目重点考察的知识点内容做出了说明.在题目编排上, 例题部份题目数量减少, 便于大家上课时可以讲完, 更多的相关题目在思维拓展训练中, 老师们要根据学生的状况有目的地来选择, 从而提高学生们的成绩. 祝老师们使用讲义愉快, 欢迎给出宝贵的意见! 谢谢!
例题精讲
关于电流、电压和电阻的关系, 下列说法正确的是( )
A.通过导体的电流越大, 这段导体的电阻不一定越小
B.导体两端的电压越大, 通过这段导体的电流就越大
C.两个电阻中的电流相等, 则两个电阻一定是串联
D.导体电阻跟导体两端的电压成正比, 跟导体中的电流成反比
AB( 大兴一模)
定值电阻和串联后, 接在电压可调的电源两端, 电路中的电流随电源电压变化关系的图像如图所示. 已知, 则 .
4
如图是表示阻值不同的两个电阻的电压随电流倒数变化的U-图线, 如果把R1、R2串联在一个电压为14V的电源上时, R1两端的电压是 V
9

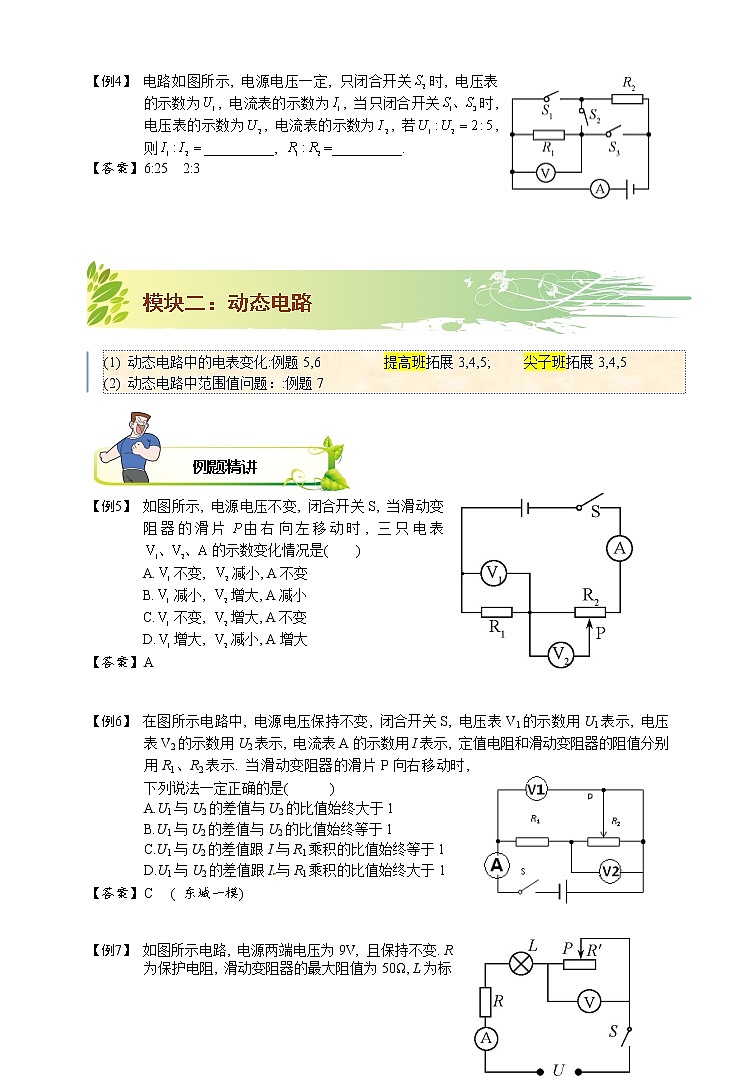

电路如图所示, 电源电压一定, 只闭合开关时, 电压表的示数为, 电流表的示数为, 当只闭合开关时, 电压表的示数为, 电流表的示数为, 若, 则__________, =__________.
6:25 2:3
模块二：动态电路
(1) 动态电路中的电表变化:例题5,6提高班拓展3,4,5;尖子班拓展3,4,5
(2) 动态电路中范围值问题：:例题7
例题精讲

如图所示, 电源电压不变, 闭合开关S, 当滑动变阻器的滑片由右向左移动时, 三只电表的示数变化情况是( )
A.不变, 减小, A不变
B.减小, 增大, A减小
C.不变, 增大, A不变
D.增大, 减小, A增大
A
在图所示电路中, 电源电压保持不变, 闭合开关S, 电压表V1的示数用U1表示, 电压表V2的示数用U2表示, 电流表A的示数用I表示, 定值电阻和滑动变阻器的阻值分别用R1、R2表示. 当滑动变阻器的滑片P向右移动时, 下列说法一定正确的是( )
A.U1与U2的差值与U2的比值始终大于1
B.U1与U2的差值与U2的比值始终等于1
C.U1与U2的差值跟I与R1乘积的比值始终等于1
D.U1与U2的差值跟I与R1乘积的比值始终大于1
C( 东城一模)
如图所示电路, 电源两端电压为9V, 且保持不变. R为保护电阻, 滑动变阻器的最大阻值为50Ω, L为标有 “6V 3W” 的小灯泡, 灯丝电阻不变. 电流表量程为0～0.6A, 电压表量程为0～3V. 闭合开关S后, 要求灯L两端的电压不超过额定电压, 且两电表的示数均不超过各自的量程, 则滑动变阻器允许接入电路的最大阻值为R′. 下列判断中正 确的是：( )
A.R′=9Ω
B.电流表的示数变化范围为0.3A~0.6A
C.R =5Ω
D.电压表的示数变化范围为0 V ~ 1.5 V
A

模块三：变化量问题及图像处理
(1) 动态电路中的电表变化求物理量问题:例题8提高班拓展6,7尖子班拓展6,7
(2) 动态电路的图像问题：:例题9,10
思路导航
知识点睛：

(1)
(2) 滑动变阻器向右滑动后：

(3)若, 则大小顺顺序
总结：
1. 明确公式只能求定值电阻阻值, 不可用于求变化的电阻, 如滑动变阻器的阻值.而公式是电阻的计算式, 适用于求任何纯电阻电路中的电阻.
2. 对于电压表的示数变化, 明确它的意义：
当电压表仅仅测量滑动变阻器两端电压时, 电压表增大量等于与它串联的所有定值电阻电压减小量的总和；电压表减小量等于与它串联的所有定值电阻电压增加量的总和.
例题精讲

(多选)如图所示, 电源电压保持恒定, R0为定值电阻, 小灯泡L的规格为 “3.6V 3.6W” . 闭合开关S, 移动滑动变阻器的滑片P至某一点时, 滑动变阻器接入电路的电阻为R1, 电压表的示数为5.5V, 电流表的示数为0.5A；移动滑动变阻器的滑片P至另一点时, 滑动变阻器接入电路的电阻为R2, 电压表的示数为5.0V, 电流表的示数为1.0A. 不考虑温度对灯丝电阻的影响, 则下列分析中正确的是( )
A.R0的阻值为1.0Ω
B.R1的阻值为7.4Ω
C.R1与R2的阻值之比为11:5
D.电源电压为6.0V
ABD
R1
F
O
R0
乙
F0
甲
R2
踏板
R1
A
S
某电子体重秤的原理如图甲所示, R2为阻值已知的定值电阻, R1的阻值可以随其所受压力的大小变化而发生变化, 体重秤自动根据电流表读数的大小换算出人的体重大小.已知R1的电阻与所受压力F变化的关系图象如图乙所示. 设踏板的质量忽略不计,已知电源两端电压U保持不变, F0、R0为已知量, 电流表能够测量的最大电流为I0, 则该体重秤能够称量的重力最大值的表达式：F=________. (用F0、R0、I0、R2和U来表示F)
电子体重秤

( 海淀初三第一学期期中)
解析：根据图像, 可以得到
, 所以
小红想探究流过导体电流的大小与导体长度的关系. 她选择了粗细均匀的某种合金丝,利用如左图所示的电路分别测量了该合金丝接入电路长度不同时电路中的电流, 并描绘了1/I与x的曲线如右图. 左图中R为保护电阻. 若电源电压8V, 保护电阻R= Ω, 该金属丝单位长度的电阻为 Ω/m.
4;80(RDF月考)
解析：假设金属丝的长度为X时, 接入电路的电阻为Rx,根据欧姆定律可以得到：
, 则, 当X=0时, RX=0Ω, 可以得到R=4Ω;
当X=5cm时, =1A-1, 可以得到RX=4Ω;
可以知道4Ω/5cm, 所以单位长度的电阻为80Ω/m
模块四：测电阻实验
(1) 伏安法测电阻和欧姆定律实验:例题11提高班拓展8
(2) 安阻法测电阻:例题12
(3) 伏阻法测电阻:例题13提高班拓展9;尖子班拓展8
例题精讲

如图所示电路, 电源两端电压一定. 闭合开关, 调节滑动变阻器的滑片使电流表和电压表的示数. 如图甲、乙所示, 电流表的示数为 , 此时小灯泡的电阻为 ..
, 5 ( 房山二模)
小明想利用一块电流表和阻值已知的电阻R0测量未知电阻Rx的阻值. 小明选择了满足这个实验要求的实验器材, 并连接了部分实验电路, 如图所示.
(1)为了测出电阻Rx的阻值, 请你只添加两根导线完成如图所示的实验电路的连接.
(2)只闭合开关S1, 电流表的示数用I1表示；开关S1、S2都闭合时, 电流表的示数用I2表示.请你用I1、I2和R0表示Rx. Rx= .
(1)见右图(2)(I2-I1)R0/I1
小明利用电压表和阻值为R0的定值电阻, 测量额定电压为2.5V的小灯泡L正常发光时的电阻RL.他选择了满足实验要求的实验器材, 并连接了部分实验电路, 如图所示.
(1)为了测量出RL的阻值, 请只添加两条导线完成图所示的实验电路的连接:
(2)请把小明的实验步骤补充完整:
①断开开关S2、闭合开关S1、S3, 移动滑动变阻器的滑片P, 使 ；保持滑动变阻器的滑片位置不变, 断开开关S3、闭合开关S2, 记录电压表的示数为U；
②请用R0及实验数据表示出RL. RL= .

(1)如上右侧图所示
(2)① 电压表示数为2.5V并记录 ②
模块五：综合计算
(1) 利用电阻的比例关系的电学计算:例题14,提高班拓展10尖子班拓展9
例题精讲

如图所示的电路中, 电源两端的电压不变.只闭合开关S, 当滑动变阻器滑片P滑至最左端时, 电压表示数为6V, 电阻R1与R2电压之和为U；当闭合开关S、S1, 滑片P滑至滑动变阻器中点时, 电压表示数为10V, R2两端的电压为U’. 已知：U:U’=9:5. 求：
(1)电阻R1与R2的比值；
(2)电源两端的电压U.
当只闭合开关S时, 等效电路如图甲所示；当闭合开关S和S1时, 等效电路如图乙所示；

(1)由甲、乙两图得：
解得 ①
电源两端电压U不变, ②
由甲、乙两图得： ＝＝ ③
由①式③式可得： ；得 ④
(2)由②式和④式解得：
在甲图中：
模块六：实验专练之“证伪实验”
电学证伪实验：:例题15,16
知识点睛:
特点:实验现象和实验数据是用观察法或简易测量工具得到的.
要求:
1.写出所用的器材和组装过程.
2.写出实验的过程,实验中应注意的问题.
3.写出实验现象.
4.写出分析与结论
小明在学习电路知识时, 提出一个观点：当小灯泡接入电路中, 若电路连线无误且其它器材完好, 但小灯泡不发光时, 一定是由于小灯泡断路或短路造成的.现给定以下器材：电压为3V的电源一个、小灯泡(“2.5V 0.3A”)、滑动变阻器(“”)、开关各一个、导线若干.请你利用给定的实验器材设计一个实验.并根据实验现象说明小明的观点是不正确的.
(1)简述实验过程和现象；
(2)根据实验现象简要说明小明的观点是不正确的.
1.简述实验过程和现象：
(1)将电源、小灯泡、开关、滑动变阻器组成串联电路, 闭合开关前将滑动变阻器的滑片滑动到阻值最大处, 此时闭合开关观察到小灯泡不发光.
(2)移动滑动变阻器的滑片, 使得滑动变阻器连入的阻值逐渐变小, 观察到小灯泡逐渐变亮.
2.根据实验现象简要说明小明的观点是不正确的
当滑动变阻器连入的阻值很大时, 小灯泡两端的电压和通过小灯泡的电流很小, 根据公式可知, 小灯泡的实际功率过小, 此时小灯泡不发光；当滑动变阻器连入的电阻逐渐变小时, 小灯泡两端的电压和通过小灯泡的电流都变大, 小灯泡的实际功率逐渐变大, 小灯泡变亮.
小明在学习电学知识时用下图所示电路进行探究学习.他首先在图中a、b两点间接入一个电阻,然后又在a、b两点间串联接入两个电阻,再依此方式串联接入不同数目的电阻.他观察发现,每多接一个电阻,电流表的示数就减小一些,于是他得出结论,在任何情况下,电路中接入的电阻数目越多,电流越小.请你利用图示的实验器材及一些定值电阻,设计一个实验说明小明的结论是错误的.
(1)在图中a、b两点间补充完成你所设计的实验电路图.
(2)根据实验现象简要说明小明的结论是错误的.
(1)电路图如图所示
(2)首先在图中a、b两点间接入一个电阻,观察电流表的示数;然后再以并联方式接入两个电阻,观察电流表的示数;再依此方式并联接入不同数目的电阻,观察电流表的示数,发现示数是变大的.这种现象说明小明的结论是错误的.
说明:如果在a、b两点间接入一个电阻,在步骤中说明两个电阻以并联方式接入也得分.如果在a、b两点间接入一个电阻,且在步骤中没有表述清楚将电阻以并联方式接入电路,不得分
( 海淀一模)
思维拓展训练(选讲)
提高班
如图是表示阻值不同的两个电阻的电压随电流变化的U-I图线, 如果把R1、R2串联在一个电压为4V的电源上时, R1两端的电压是 V
2.5
电路如图所示, 电源电压一定, 当开关S闭合时, 和两端的电压之比为, 电流表示数为；当开关断开时, 两端的电压分别为, 且, 电流表示数为, 则___________.
7:5
V
R
S
A
R1
P
如图所示电路中, 电源电压不变, R1为定值电阻, R为滑动变阻器, 闭合开关S, 当滑动变 阻器的滑片P向左移动时, 下列判断正确的是( )
A.电压表示数变小, 电流表示数变大
B.电压表示数变小, 电流表示数变小
C.电压表和电流表的示数变化相反
D.电压表和电流表的示数的比值不变
D( 大兴一模)
如图所示电路, 开关S闭合后, 电流表A1的示数大于A2的示数. 下列说法正确的是( )
A.若只将R1与R2的位置对调, 电流表A1的示数一定不变, A2的示数一定变小
B.若只将R1与R3的位置对调, 电流表A1的示数一定变大, A2 的示数一定变小
C.若用电压表V1 、V2分别替换电流表A1 、A2, 电压表V1的示数比V2的大
D.若只用电压表V1替换电流表A1, 电压表V1无示数, 电流表A2的示数变大
C
如图为小科设计的遮光感烟探测器部分工作原理图, 在一个外部光线无法进入的烟室中, 装有一个激光发生器及带有一感光电阻(R0)的电路, R为定值电阻, 电源电压恒定; 当烟雾进入烟室后, 激光被烟雾遮挡而使感光电阻的阻值发生变化. 当烟雾达到某一浓度时,探测器便会发出警报. 已知光照越强, 感光电阻阻值越小, 反之则越大.当烟雾进入烟室并越来越浓时( )
A.电路的总电阻逐渐变小
B.电压表的示数逐渐变大
C.电流表的示数逐渐变大
D.R消耗的功率逐渐变大
B (RDF 月考)
如图所示电路中, 电源两端电压不变, 闭合开关S. 当滑动变阻器的滑片P位于A点时, 电压表V1的示数为11V, 电压表V2的示数为6V;当滑动变阻器的滑片P位于B点时, 电压表V1的示数为10V, 电压表V2的示数为9V. 则电源两端电压是____V.
13
通过分析可以知道电路的两次电流之比为2:3；所以:=2:3
求出U=13v
如图所示, 电源两端的电压保持不变, R0为定值电阻. 将滑动变阻器的滑片P置于最右端, 闭合开关S. 移动滑动变阻器的滑片P到某一位置, 此时滑动变阻器接入电路中的电阻为R1, 电压表的示数为U1, 电流表的示数为I1. 继续移动滑动变阻器的滑片P, 使滑动变阻器接入电路中的电阻值减小为R1/4, 此时电压表的示数增大到2U1, 电流表的示数变为I2. 则( )
A.2I2= I1
B.R0:R1=1:4
C.当滑动变阻器的滑片P滑到最右端时, 电压表的示数为3U1
D.当滑动变阻器的滑片P滑到最左端时, 电压表的示数为3U1
R0
R
P
S
D ( 东城二模)
小华利用图甲所示的电路, 研究通过导体的电流与导体电阻的关系.电源两端电压为 9V且保持不变.
(1)实验过程中, 他每次改变电阻箱R′的阻值后, 通过调节________ 始终保持不变.
(2)根据记录的数据, 他描画出电流I与电阻箱阻值R′的关系图线, 如图乙.根据图像分析, 当通过R′的电流为0.06A 时, 电阻箱R′的阻值是_______Ω.
(3)滑动变阻器的滑片P向 移动的过程中(选填“左”或“右” ) , 通过R′的电流从 0.4A 变化到如图丙所示的示数, 此时的电流为_____A , 滑动变阻器接入电路中的电阻R1是__________Ω.
(1)滑动变阻器R1, R′两端的电压
(2)50 (3)右 0.3 20


小梅想利用一块电压表和阻值已知的电阻R0测量电阻Rx的阻值. 小梅选择了满足实验要求的器材, 并连接了部分实验电路, 如图所示. 小梅设计的实验电路的要求是：闭合开关S1断开开关S2,电压表的示数为U1；闭合开关S1、 S2,电压表的示数为为U2.
(1)请你根据要求完成图所示的实验电路的连接；
(2)请你用U1、U2和R0表示出Rx, Rx=
S1
R0
RX
S2
(1)如图所示
(2) ( 门头沟二模)
如图所示, 电源电两端电压U保持不变. 当开关S1闭合、S2断开, 滑动变阻器接入电路中的电阻为RA时, 电压表的示数为U1, R1两端电压为电流表的示数为I1；当开关S1、S2都闭合, 滑动变阻器接入电路中的电阻为RB时, 它两端的电压为, 电压表的示数U2为2V, 电流表的示数为I2. 已知：I1:I2=1:2, U1:U2=3:2, . 求：
(1)R1:RB
(2)电源两端的电压U.
(1)2:5
(2)12V
尖子班
如图是表示阻值不同的两个电阻的电压随电流变化的U-I图线, 如果把R1、R2串联在一个电压为4V的电源上时, R1两端的电压是 V
2.5
图4
R1
R2
S2
S1
V
S3
A
S4
R3
如图所示的电路, 电源两端电压保持不变. 只闭合开关S1和S3时, 电流表的示数为I1；只闭合开关S1、S4时, 电流表的示数为I2, 电压表示数为3V；已知R1∶R2＝3∶4, I1∶I2＝8∶3, 则
A.R2∶R3＝2∶1
B.电源两端电压为8V
C.通过各开关的断开与闭合, 在不同状态下, 电压表的最大、最小示数之比为8∶3
D.通过各开关的断开与闭合, 在不同状态下, 电流表的最大、最小示数之比为38∶3
D( 海淀初三第一学期期中)
如图所示电路, 开关S闭合后, 电流表A1的示数大于A2的示数. 下列说法正确的是( )
A.若只将R1与R2的位置对调, 电流表A1的示数一定不变, A2的示数一定变小
B.若只将R1与R3的位置对调, 电流表A1的示数一定变大, A2 的示数一定变小
C.若用电压表V1 、V2分别替换电流表A1 、A2, 电压表V1的示数比V2的大
D.若只用电压表V1替换电流表A1, 电压表V1无示数, 电流表A2的示数变大
C
如图为小科设计的遮光感烟探测器部分工作原理图, 在一个外部光线无法进入的烟室中, 装有一个激光发生器及带有一感光电阻(R0)的电路, R为定值电阻, 电源电压恒定; 当烟雾进入烟室后, 激光被烟雾遮挡而使感光电阻的阻值发生变化. 当烟雾达到某一浓度时,探测器便会发出警报. 已知光照越强, 感光电阻阻值越小, 反之则越大.当烟雾进入烟室并越来越浓时( )
A.电路的总电阻逐渐变小
B.电压表的示数逐渐变大
C.电流表的示数逐渐变大
D.R消耗的功率逐渐变大
B (RDF 月考)
如图所示是一种风速测定装置. 其中风速表是由电压表改装而成, R 为定值电阻, R1为滑动变阻器, “T”型管道的竖直管内装有可上下自由移动的轻质活塞, 活塞通过轻质细杆和滑动变阻器的滑片相连. 则风速变大时( )
A.活塞上方气压变大, 活塞向下移动
B.活塞上方气压变小, 活塞向下移动
C.R1接入电路的电阻变大, 风速表示数变大
D.R1接入电路的电阻变小, 风速表示数变大
D( 东城二模)
如图所示电路, 电源两端电压保持不变. 闭合开关S, 将滑动变阻器的滑片P由a端向b端滑动一段距离, 电压表V1、V2、V3示数的变化量分别为ΔU1、ΔU2、ΔU3, 电流表示数的变化量为ΔI. 下列判断正确的是
A.电压表V1示数变小, 电压表V2示数变大, 电压表V1与V2的示数之和不变
R1
P
a
b
R2
R3
S
V1
V2
A
V3
B.电压表V1示数变小, 电压表V3示数变大, 电压表V3与电流表示数的比值不变
C.滑动变阻器的滑片P滑过的那一段距离对应的阻值为
D.定值电阻R1的阻值为
AD( 海淀初三第一学期期中)
如图所示, 电源两端电压恒定不变, 灯泡L1、L2的铭牌可能是“”、“”、“6.0V 0.5A”. 把AB两个接线柱接在电源两端, 调节滑动变阻器的滑片P到某点a, 使滑动变阻器接入电路的电阻为Ra时, 电压表的示数为6V, 灯泡L1恰好正常发光; 把AD两个接线柱接在同一电源两端, 调节滑动变阻器的滑片P到另一点, 使滑动变阻器接入电路的电阻为时(滑动变阻器上的a、b两点图中未标出), 电压表的示数为5.4V, 灯泡L2恰好正常发光, 此时灯泡L1的实际电压为其额定电压的0.6倍. 则两个状态中滑动变阻器接入电路的阻值之比=___________. (灯丝的电阻保持不变)
2:3
分析: 由L1的两次电压比, 可知.
即: L1是“6.0V 0.5A”、 L2“”.
可以得到=2:3
图21
小明想利用实验室所提供的器材测量未知电阻Rx 的阻值(约为500Ω).实验室所提供的器材有：电源(两端输出电压约为14V, 且保持不变)、滑动变阻器R(标有“100Ω 2A”的字样)、电流表(量程为0～0.6A)、电压表(量程为0～15V)各一块, 开关S1、S2两只, 导线若干. 图是小明进行实验时的部分电路连接, 主要实验步骤如下：
①闭合开关S1、S2, 将滑动变阻器的滑片P置于某一适当位置；
②观察并记录电压表和电流表的示数分别为U1和I1；
③保持滑动变阻器接入电路中的电阻值不变, 断开S2, 观察并记录电压表此时的示数U2(U2
