初中物理人教版九年级全册第2节 欧姆定律综合训练题

这是一份初中物理人教版九年级全册第2节 欧姆定律综合训练题，共10页。

漫画释义
SHAPE \* MERGEFORMAT
知识互联网

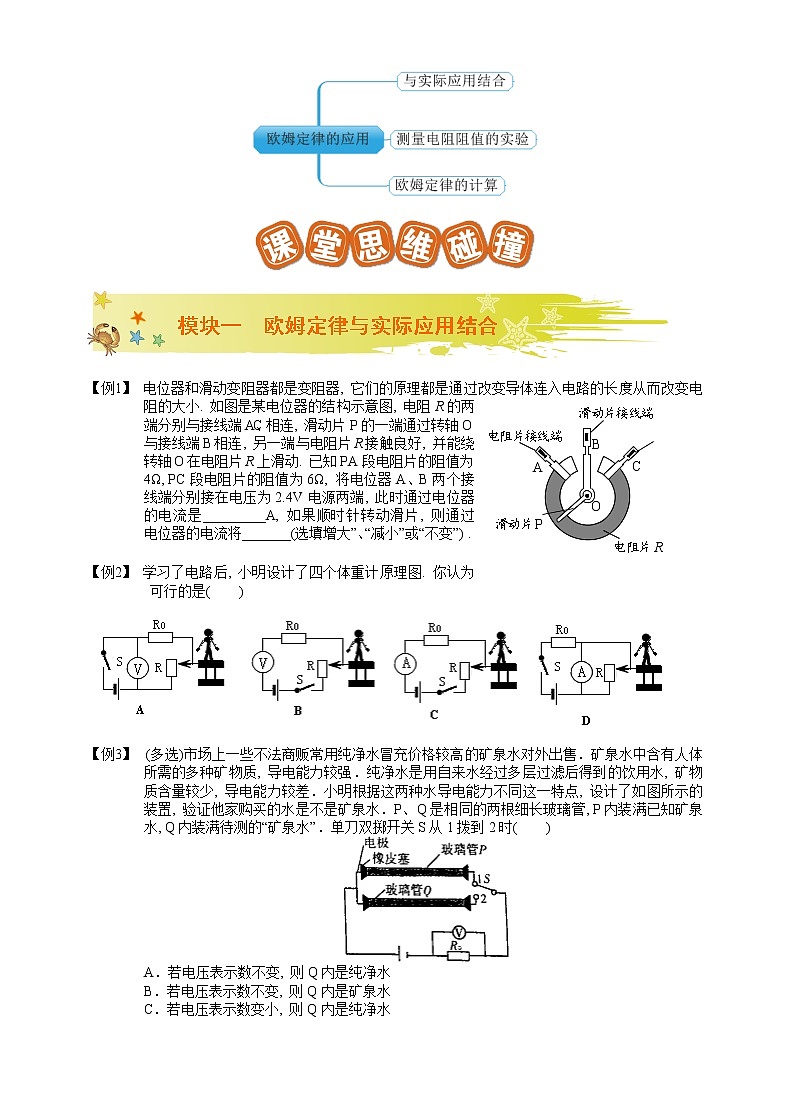

模块一 欧姆定律与实际应用结合
A
B
C
滑动片P
O
电阻片接线端
滑动片接线端
电阻片R
电位器和滑动变阻器都是变阻器, 它们的原理都是通过改变导体连入电路的长度从而改变电阻的大小. 如图是某电位器的结构示意图, 电阻R的两端分别与接线端A、C相连, 滑动片P的一端通过转轴O与接线端B相连, 另一端与电阻片R接触良好, 并能绕转轴O在电阻片R上滑动. 已知PA段电阻片的阻值为4Ω, PC段电阻片的阻值为6Ω, 将电位器A、B两个接线端分别接在电压为2.4V电源两端, 此时通过电位器的电流是_________A, 如果顺时针转动滑片, 则通过电位器的电流将_______(选填“增大”、“减小”或“不变”) .
学习了电路后, 小明设计了四个体重计原理图. 你认为可行的是( )
(多选)市场上一些不法商贩常用纯净水冒充价格较高的矿泉水对外出售．矿泉水中含有人体所需的多种矿物质, 导电能力较强．纯净水是用自来水经过多层过滤后得到的饮用水, 矿物质含量较少, 导电能力较差．小明根据这两种水导电能力不同这一特点, 设计了如图所示的装置, 验证他家购买的水是不是矿泉水．P、Q是相同的两根细长玻璃管, P内装满已知矿泉水, Q内装满待测的“矿泉水”．单刀双掷开关S从1拨到2时( )
A．若电压表示数不变, 则Q内是纯净水
B．若电压表示数不变, 则Q内是矿泉水
C．若电压表示数变小, 则Q内是纯净水
D．若电压表示数变小, 则Q内是矿泉水

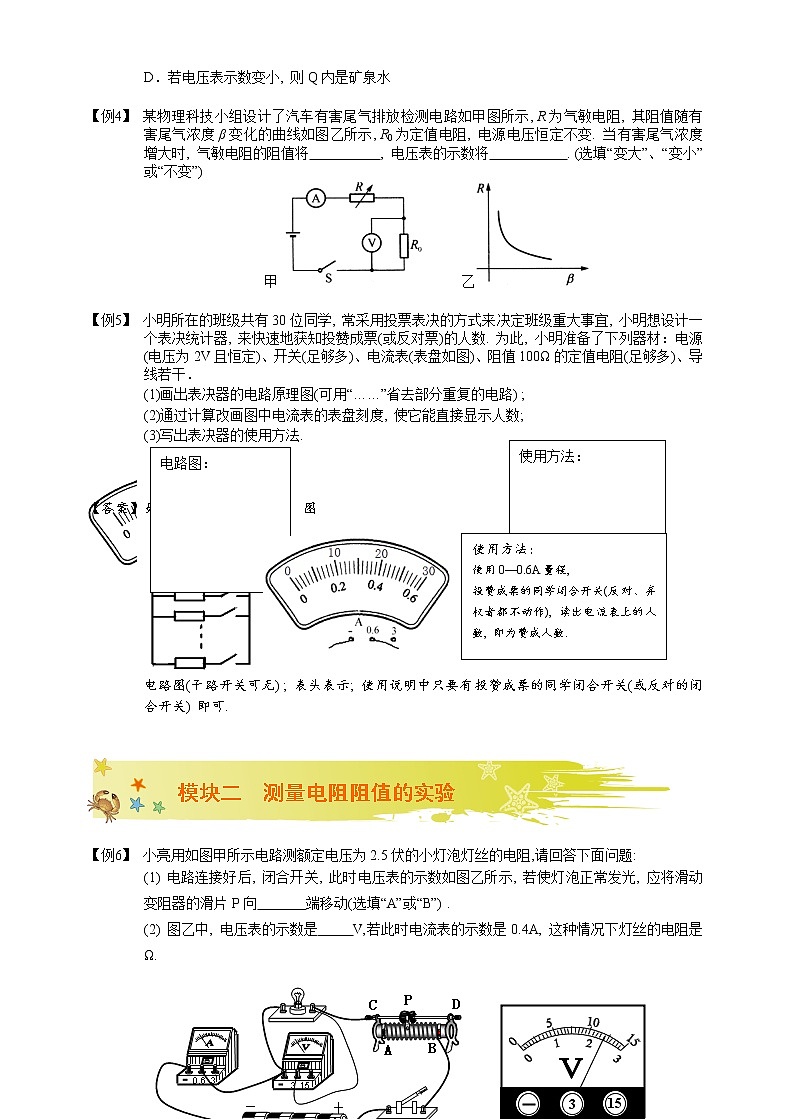

某物理科技小组设计了汽车有害尾气排放检测电路如甲图所示, R为气敏电阻, 其阻值随有害尾气浓度β变化的曲线如图乙所示, R0为定值电阻, 电源电压恒定不变. 当有害尾气浓度增大时, 气敏电阻的阻值将 , 电压表的示数将 . (选填“变大”、“变小”或“不变”)
甲 乙
小明所在的班级共有30位同学, 常采用投票表决的方式来决定班级重大事宜, 小明想设计一个表决统计器, 来快速地获知投赞成票(或反对票)的人数. 为此, 小明准备了下列器材：电源(电压为2V且恒定)、开关(足够多)、电流表(表盘如图)、阻值100Ω的定值电阻(足够多)、导线若干．
(1)画出表决器的电路原理图(可用“……”省去部分重复的电路) ;
(2)通过计算改画图中电流表的表盘刻度, 使它能直接显示人数;
使用方法：
(3)写出表决器的使用方法.
电路图：
如图
使用方法：
使用0—0.6A量程,
投赞成票的同学闭合开关(反对、弃权者都不动作), 读出电流表上的人数, 即为赞成人数.
电路图(干路开关可无) ; 表头表示; 使用说明中只要有投赞成票的同学闭合开关(或反对的闭合开关) 即可.
SHAPE \* MERGEFORMAT
模块二 测量电阻阻值的实验
小亮用如图甲所示电路测额定电压为2.5伏的小灯泡灯丝的电阻,请回答下面问题:
(1) 电路连接好后, 闭合开关, 此时电压表的示数如图乙所示, 若使灯泡正常发光, 应将滑动变阻器的滑片P向 端移动(选填“A”或“B”) .
(2) 图乙中, 电压表的示数是 V,若此时电流表的示数是0.4A, 这种情况下灯丝的电阻是 Ω.
3
15
甲
乙
在“测未知电阻Rx的阻值”实验中, 请完成下列相关问题：
甲 乙
(1)用笔画线代替导线将图甲中的实物连接完整．
(2)把第二次测量时, 图乙所示的电压表和电流表的示数填入表中相应的位置．
(3)处理表中记录的各次实验数据, 得出未知电阻Rx的阻值为 Ω．
(4)另有同学设计了下列两种测量方案, 方案中定值电阻的阻值为R0．
方案一 方案二
①方案一的电路中, 闭合开关S, 如果电压表V1和V2的读数分别为U1和U2, 则电阻
Rx的阻值表达式为Rx= ;
②方案二的电路中, 闭合开关S, 如果电流表A1和A2的读数分别为I1和I2, 则电阻Rx
的阻值表达式为Rx= ．
(多选)如图所示的四个电路中, R0为已知阻值的定值电阻, 可以测出未知电阻Rx的电路是( )

A B C D
小明想利用一块已经调好的电压表和阻值已知的电阻R0等符合实验要求的器材, 测量电阻RX的电阻值. 他连接的部分电路如图所示.
(1)请你添加两根导线, 把开关S2和S3连入电路, 完成实验电路连接.
(2)开关S1、S3闭合, S2断开时, 电压表的示数为U1; 开关S1、S2闭合, S3断开时, 电压表的示数为U2. 请你利用U1、U2和R0表示RX.
RX＝ .
Rx
R0
S2
S1
小峰想利用一块电流表和阻值已知的电阻R0测量电阻Rx的阻值. 小峰选择了满足实验要求的电源(电压保持不变) 、电流表, 并连接了实验电路, 如图所示. 小峰的实验步骤没有写完整, 请你帮助小峰完成实验步骤, 并写出电阻Rx的表达式.
(1) 闭合开关S1, 断开S2, 读出电流表的示数I1;
(2) , 读出电流表的示数I2; 则待测电阻
的表达式为：Rx = .
模块三 欧姆定律的计算
如图(a) 、(b) 所示电路的电源电压相等且不变, 若电流表A1、A3的示数相等, 则电阻R、R1、R2的大小关系有( )
A．R=R1+R2 B．R=R1 C．R>R2 D．R
