一、单选题

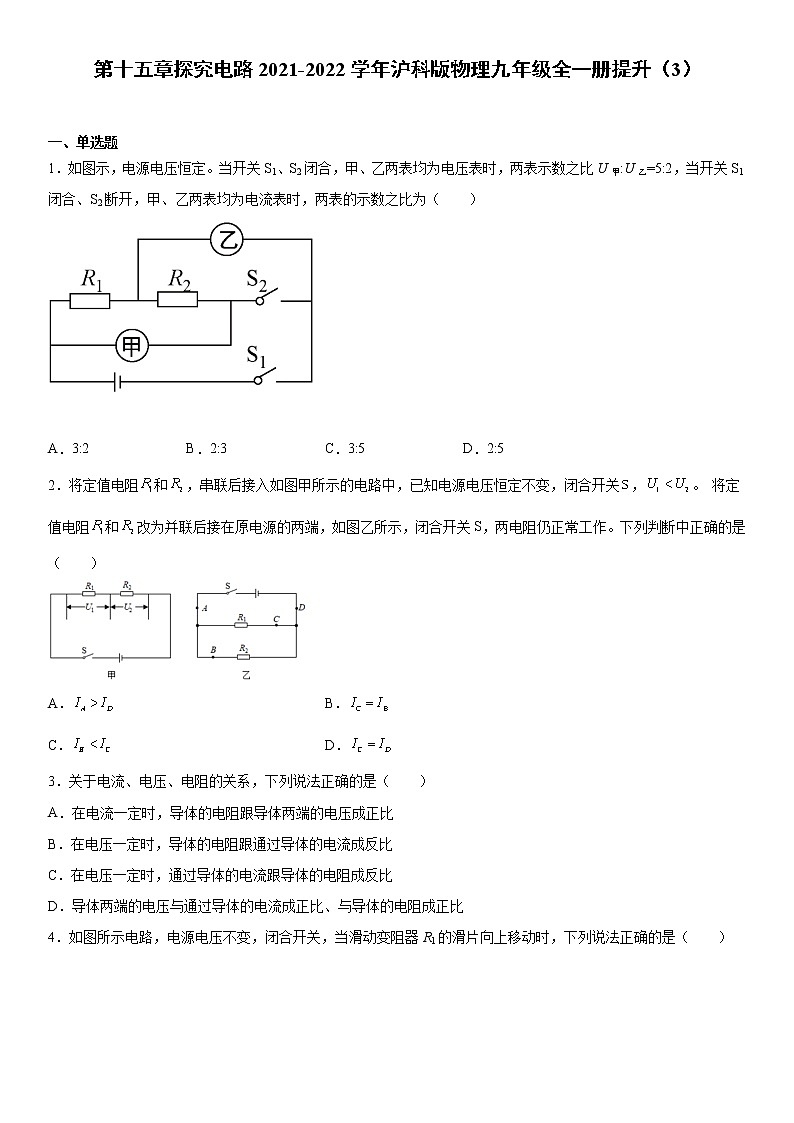

1．如图示，电源电压恒定。当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲:U乙=5:2，当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为（ ）
A．3:2B．2:3C．3:5D．2:5
2．将定值电阻和，串联后接入如图甲所示的电路中，已知电源电压恒定不变，闭合开关，。 将定值电阻和改为并联后接在原电源的两端，如图乙所示，闭合开关S，两电阻仍正常工作。下列判断中正确的是（ ）
A．B．
C．D．
3．关于电流、电压、电阻的关系，下列说法正确的是（ ）
A．在电流一定时，导体的电阻跟导体两端的电压成正比
B．在电压一定时，导体的电阻跟通过导体的电流成反比
C．在电压一定时，通过导体的电流跟导体的电阻成反比
D．导体两端的电压与通过导体的电流成正比、与导体的电阻成正比

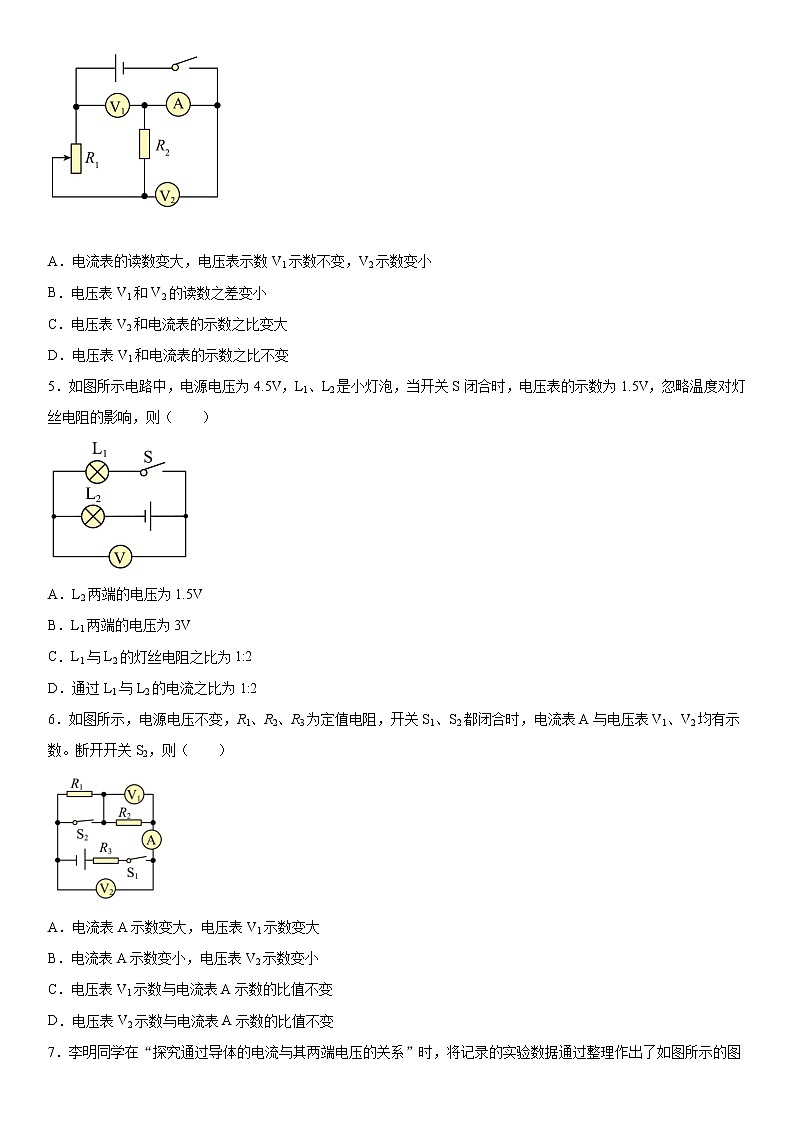

4．如图所示电路，电源电压不变，闭合开关，当滑动变阻器R1的滑片向上移动时，下列说法正确的是（ ）
A．电流表的读数变大，电压表示数V1示数不变，V2示数变小
B．电压表V1和V2的读数之差变小
C．电压表V2和电流表的示数之比变大
D．电压表V1和电流表的示数之比不变
5．如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则（ ）
A．L2两端的电压为1.5V
B．L1两端的电压为3V
C．L1与L2的灯丝电阻之比为1:2
D．通过L1与L2的电流之比为1:2
6．如图所示，电源电压不变，R1、R2、R3为定值电阻，开关S1、S2都闭合时，电流表A与电压表V1、V2均有示数。断开开关S2，则（ ）
A．电流表A示数变大，电压表V1示数变大
B．电流表A示数变小，电压表V2示数变小
C．电压表V1示数与电流表A示数的比值不变
D．电压表V2示数与电流表A示数的比值不变

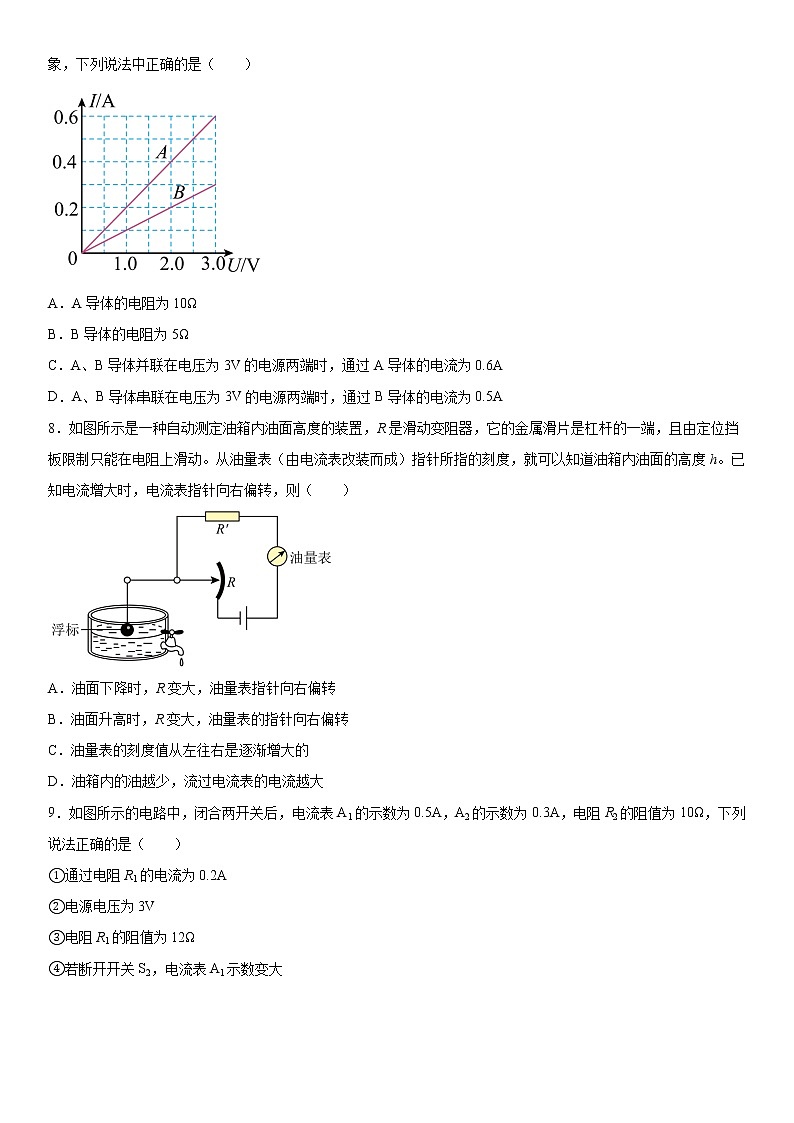

7．李明同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图象，下列说法中正确的是（ ）
A．A导体的电阻为10Ω
B．B导体的电阻为5Ω
C．A、B导体并联在电压为3V的电源两端时，通过A导体的电流为0.6A
D．A、B导体串联在电压为3V的电源两端时，通过B导体的电流为0.5A
8．如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动。从油量表（由电流表改装而成）指针所指的刻度，就可以知道油箱内油面的高度h。已知电流增大时，电流表指针向右偏转，则（ ）
A．油面下降时，R变大，油量表指针向右偏转
B．油面升高时，R变大，油量表的指针向右偏转
C．油量表的刻度值从左往右是逐渐增大的
D．油箱内的油越少，流过电流表的电流越大
9．如图所示的电路中，闭合两开关后，电流表A1的示数为0.5A，A2的示数为0.3A，电阻R2的阻值为10Ω，下列说法正确的是（ ）
①通过电阻R1的电流为0.2A
②电源电压为3V
③电阻R1的阻值为12Ω
④若断开开关S2，电流表A1示数变大
A．只有①②正确B．只有③④正确C．只有①③正确D．①②③④都正确
二、填空题
10．如图所示的电路中，电源两端电压为6V并保持不变，定值电阻R1的阻值为10Ω，滑动变阻器R2的最大阻值为50Ω，当开关S闭合，滑动变阻器的滑片P由b端移到a端的过程中，电流表的示数由_________A变到___________A，电压表的示数由___________V变到_________V。
11．如图所示电路中，电源电压6V，定值电阻R1标有“10Ω”字样，定值电阻R2模糊不清。当开关S闭合后，电流表A2的示数为0.9A，则电压表的示数为___________V， R2的阻值为___________Ω。
12．有一种用新型材料制成的电阻，小明将该电阻、电流表和开关串联起来，接在电源两端。先用冷风使电阻降温，闭合开关，观测电流表示数为I1，断开开关。再用热风使电阻升温，闭合开关，观测电流表示数改变为I2，他发现I1≠I2。请你根据小明的实验步骤及现象，写出他所探究的问题：_______。
13．如图所示，使滑动变阻器的滑片P向A端滑动时，小灯泡变亮，表明电路中的电流___________，这时若滑动变阻器的C接M，则___________（选填“A”或“B”或“C”或“D”）接N。关于变阻器上电阻丝的材料，应该选用___________（填 “铜丝”或“镍铬合金丝”）。
14．如图所示，电源电压保持3V不变，R1为10Ω，闭合开关后，电流表的示数为0.4A，则通过R1的电流为_______A，R2的阻值为_______Ω，干路电流为_______A。
15．电路元件甲和乙的电流与两端电压的关系如图所示，若将甲、乙串联到电压为3V的电源两端，电路中的电流是___________A。
16．两定值电阻，甲标有“10Ω 1A”，乙标有“12Ω 0.5A”，把它们串联在同一电路中，电路两端允许加的最大电压为_____V；若把它们并联起来，则干路允许通过的最大电流是_____A。
17．如图所示，当开关S闭合，两表为电压表时，甲、乙读数之比为7∶4，则R1∶R2=_______；当开关S断开，两表为电流表时，甲、乙读数之比为_______。
三、计算题
18．如图所示，电阻R1为8Ω，电源两端电压为12V，开关S闭合后。求：当滑动变阻器R接入电路的电阻R2为30Ω时，通过电阻R1的电流I1和电路的总电流I。
19．如图所示的电路中电源电压保持不变，R1＝40Ω，R2＝R3＝20Ω，当Sl、S2都断开，电流表示数是0.2A，求：
（1）电源电压；
（2）S1、S2都闭合时，电流表示数是多少？
20．如图所示的电路中，电源电压保持不变，电阻R1=20Ω，闭合开关S，滑动变阻器滑片置于中点，电流表A的示数为0.5A，电流表A1的示数为0.2A，求：
（1）电源电压；
（2）滑动变阻器R2的最大阻值；
（3）滑动变阻器滑片置于最大阻值处时，电流表A的示数。
21．在图所示的电路中，假定电源两端的电压为且恒定不变，电阻。闭合开关S后电压表的示数为。求：
（1）通过的电流大小；
（2）电阻的阻值大小。
22．如图所示的电路中，电源电压为6V不变，R1=R3=4Ω，R2=6Ω，求：
（1）当S1，S2都闭合时，电压表和电流表的示数；
（2）当S1，S2都断开时，电流表和电压表的示数。
参考答案
1．C
2．C
3．C
4．B
5．C
6．C
7．C
8．C
9．A
10． 1V 6V
11．6 20
12．温度对电阻阻值的影响
13．变大 A 镍铬合金丝
14．0.3 7.5 0.7
15．0.2
16．11 1.1
17．3∶4 3∶7
18．1.5A；1.9A
19．（1）12V； （2）0.9A
20．（1）；（2）；（3）
21．（1）0.2A；（2）10Ω
22．（1）0V，2.5A；（2）0.6A，2.4V
