商务星球版七年级上册第二章 地图第二节 地形图的判读评课课件ppt

这是一份商务星球版七年级上册第二章 地图第二节 地形图的判读评课课件ppt，共31页。PPT课件主要包含了地面高度的计算，等高线的绘制，等高线绘制原理，拓展延伸，相对高度，等高线，等高线地形图，绘制等高线，陡崖等高线重叠，等高线由高向低处突等内容，欢迎下载使用。

地球表面是高低起伏不平的，而地图是平面的，那么如何将高低起伏的地表特征比较准确地在平面的地图上表示出来呢？

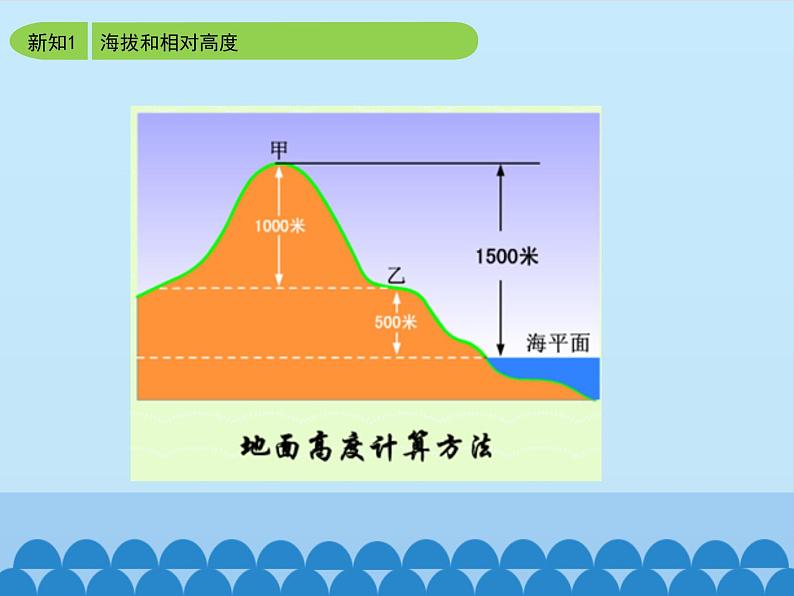

甲乙两地相对高度 = 甲地海拔高度 - 乙地海拔高度
说一说：五种基本地形类型的异同。
阅读教材，说说下面几个名词的含义。
地面某个地点高出海平面的垂直距离。
某个地点高出另一地点的垂直距离。
地图上海拔相同的各点连接成的线。
用等高线表示地形的地图。

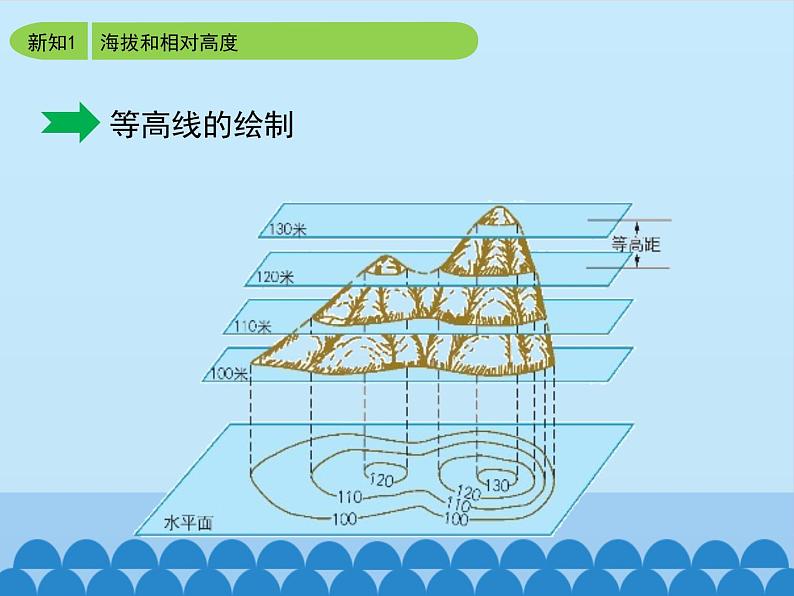

我们把海拔相等的各点连接成的线，叫作等高线。
等高线地形图上不同的山体部位
在等高线地形图上，可以判断坡度的陡缓，坡度陡的等高线密集；坡缓的地方，等高线稀疏。
山峰：等高线闭合，数值从中间向四周逐渐降低。
山脊：等高线的弯曲部分向低处凸出。
山谷：等高线的弯曲部分向高处凸出。
鞍部：两山峰之间的比较平缓的部位。
如何用等高线来判断地形部位？
数值内高外低，呈闭合状
试一试在图中找出山顶、山脊、山谷、鞍部。
在绘有等高线和等深线的地形图上，把不同高度和深度的范围，着上不同的颜色（海洋则着上深浅不同的蓝色），可以一目了然地看到地表的高低形态和海底的起伏状况，这种地图叫分层设色地形图。
在分层设色地形图上，可以比较容易地判读出各种各样的地形，以及地势的起伏。
山地：海拔在500米以上，具有耸立的山峰、陡峭的山坡。
盆地：四周高，中间低。
平原：海拔一般在200米以下，宽广平坦。
地形剖面图是以等高线地形图为基础转绘成的。它是沿等高线地形图某条直线下切而显露出来的地形垂直剖面。 地形剖面图可以更直观地表示地面上方向地势的起伏和坡度的陡缓。
1. 图甲为某同学所画的一幅地形景观图，其最有可能与图乙中等高线地形图相对应的是（　　）
2.甲、乙、丙、丁四点，可能出现瀑布的是（　　） A.甲B.乙 C.丙 D.丁3.图中阴影区域的地形是（　　） A.高原B.山地C.盆地D.鞍部4.海拔一般在200米以下，地面广阔平坦。这种地形是（　　） A.平原B.丘陵C.山地D.高原
读等高线地形图，回答问题。
