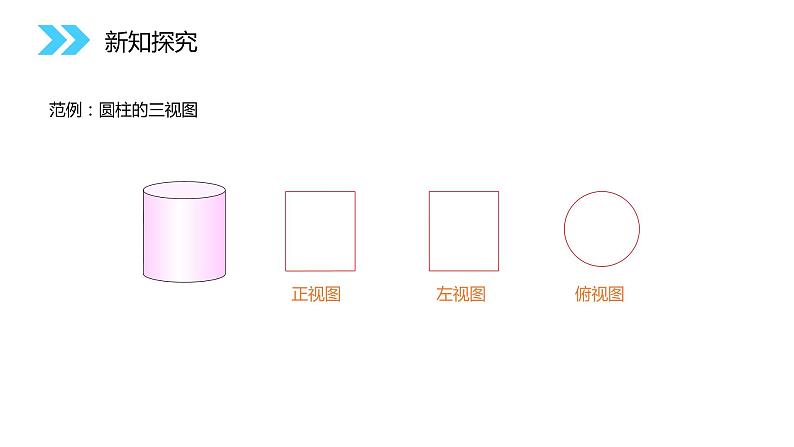

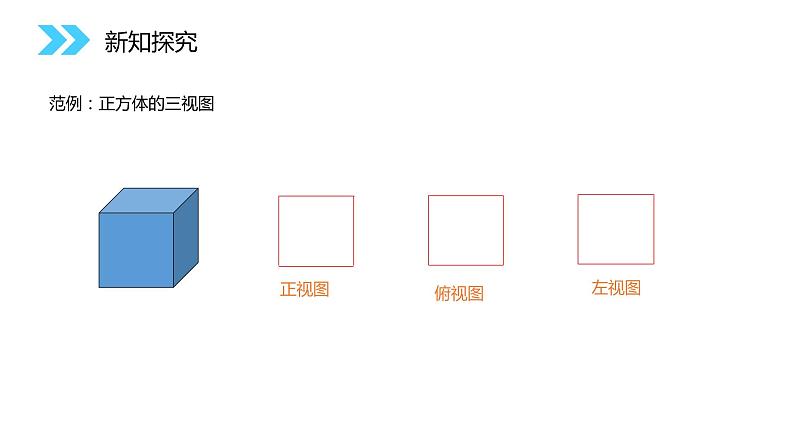

这是一份人教版新课标A必修2本册综合集体备课ppt课件，共20页。PPT课件主要包含了课前导入，新知探究，斜投影，正投影，三视图的形成，范例正方体的三视图，正视图，左视图，俯视图，范例圆柱的三视图等内容，欢迎下载使用。
绘画、摄影中的立体图形

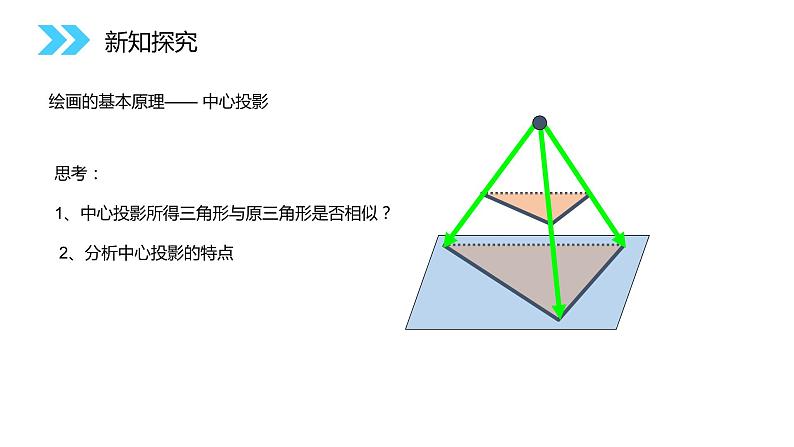

绘画的基本原理—— 中心投影
思考：1、中心投影所得三角形与原三角形是否相似？ 2、分析中心投影的特点

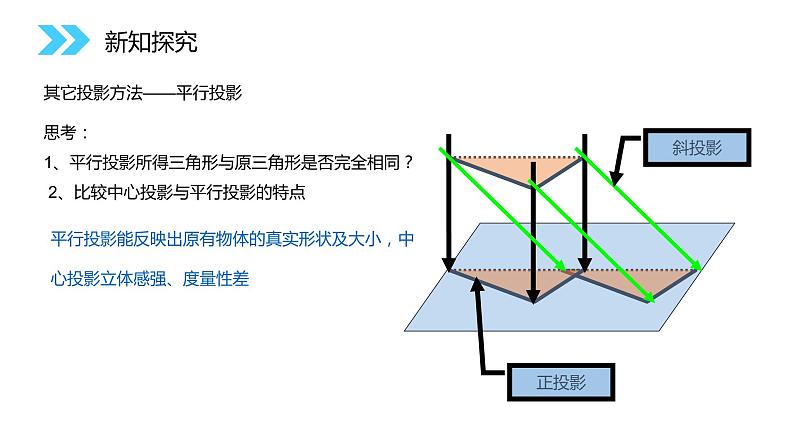

其它投影方法——平行投影
思考：1、平行投影所得三角形与原三角形是否完全相同？ 2、比较中心投影与平行投影的特点
平行投影能反映出原有物体的真实形状及大小，中心投影立体感强、度量性差

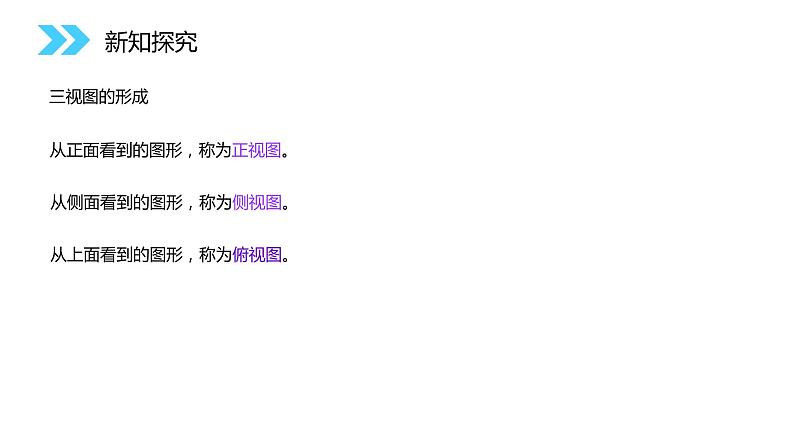

从正面看到的图形，称为正视图。
从上面看到的图形，称为俯视图。
从侧面看到的图形，称为侧视图。

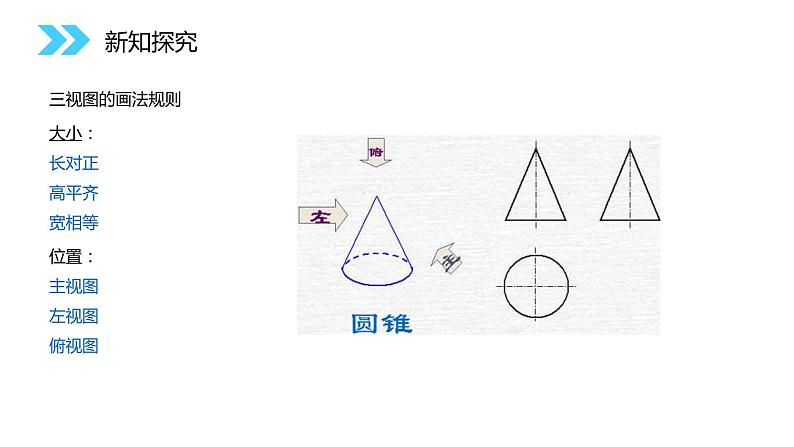

位置：主视图 左视图 俯视图
大小：长对正高平齐宽相等
说出下面三视图对应的几何体
练习1.如图，桌面上放着一个圆锥和一个长方体，则其俯视图是（ ）．
练习2.如图所示的三视图表示的几何体是_______．
2．若某几何体有一种视图为圆，那么这个几何体可能是______________．
画出下面这个组合图形的三视图．
下面是一个组合图形的三视图，请描述物体形状．
请想象下面三视图所表示的几何图形的实物模型．
1、画出下列立体图形的三视图
2、指出左面三个平面图形是右面这个物体的三视图中的哪个视图
（
（
（
3.下列几何体各自的三视图中，有且仅有两个视图相同的是（ ）
A①② B①③ C①④ D②④
1）动手制作一个底面是正方形，侧面是全等的三角形的棱锥模型，并画出它的三视图．2）课本P15 1（2）、2（1）（4）、3（1）（只需说出几何特征即可）做在课本上．3）书面作业：课本P21习题 1、P22习题 2（只需说出几何特征即可）．
