横看成岭侧成峰，远近高低各不同。

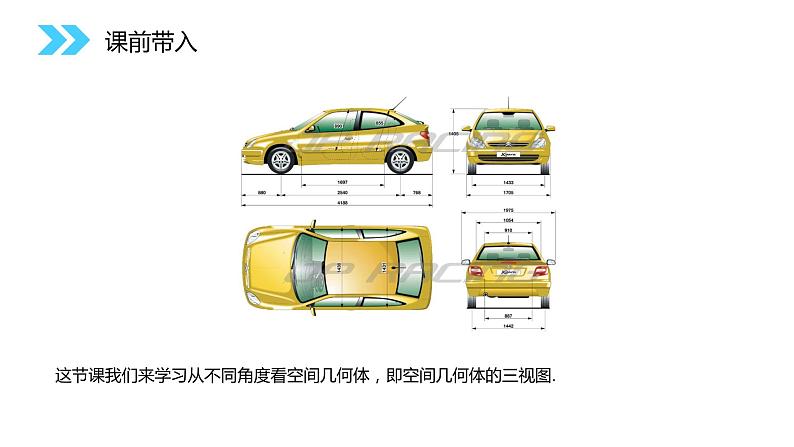

这节课我们来学习从不同角度看空间几何体，即空间几何体的三视图.

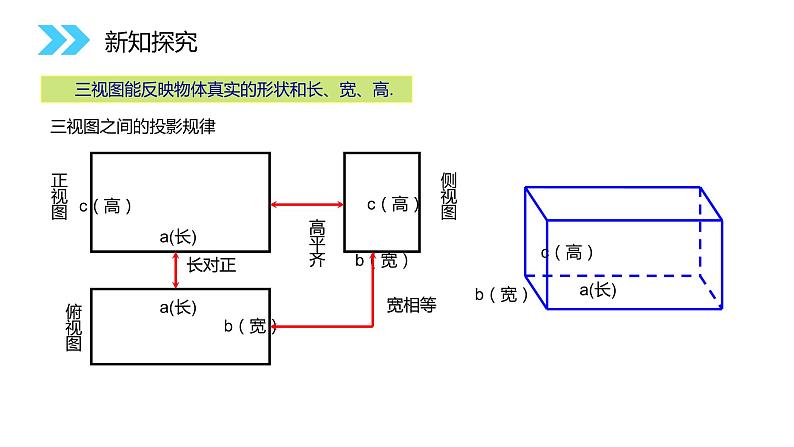

三视图之间的投影规律
三视图能反映物体真实的形状和长、宽、高.
例2 请同学们画下面这两个圆台的三视图，如果你认为这两个圆台的三视图一样，画一个就可以；如果你认为不一样，请分别画出来。
注意：(1)画几何体的三视图时， 能看见的轮廓和棱用实线表示， 不能看见的轮廓和棱用虚线表示。 (2)长对正， 高平齐， 宽相等。
练习1：画正三棱锥几何体的三视图.
练习2：画出下面这个组合图形的三视图．
右边三视图，你能将其还原成实物模型吗？
探究: 在例3中，若只给出正，侧视图,那么它除了是圆台外,还可能是什么几何体？
不同的几何体可能有某一两个视图相同，所以我们只有通过全部三个视图，才能全面准确的反映一个几何体的特征。
画几何体的三视图时，能看得见的轮廓线或棱用实线表示，不能看得见的轮廓线或棱用虚线表示。
三视图之间的投影规律：正视图与俯视图------长对正。正视图与侧视图------高平齐。俯视图与侧视图------宽相等。
3、空间想象能力,逆向思维能力
