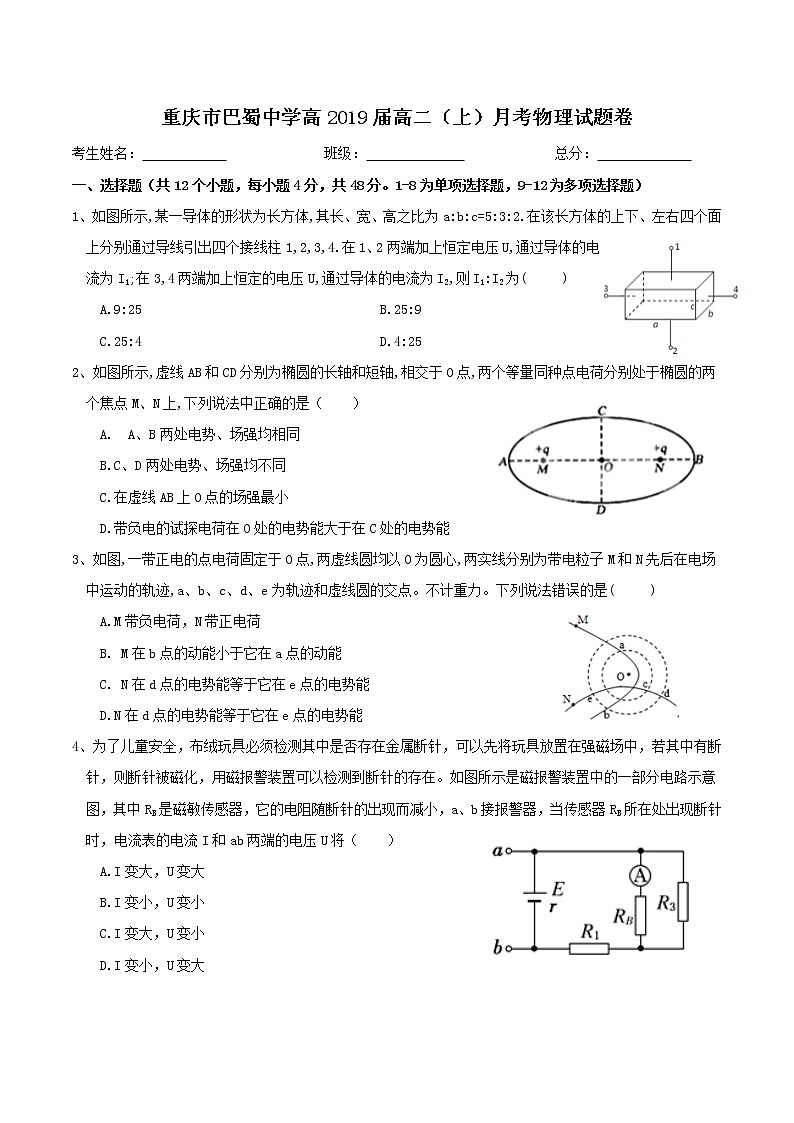

一、选择题（共12个小题，每小题4分，共48分。1-8为单项选择题，9-12为多项选择题）
1、如图所示,某一导体的形状为长方体,其长、宽、高之比为a:b:c=5:3:2.在该长方体的上下、左右四个面上分别通过导线引出四个接线柱1,2,3,4.在1、2两端加上恒定电压U,通过导体的电流为I1;在3,4两端加上恒定的电压U,通过导体的电流为I2,则I1:I2为( )
A.9:25B.25:9
C.25:4D.4:25
如图所示,虚线AB和CD分别为椭圆的长轴和短轴,相交于O点,两个等量同种点电荷分别处于椭圆的两个焦点M、N上,下列说法中正确的是（ ）
A、B两处电势、场强均相同
B.C、D两处电势、场强均不同
C.在虚线AB上O点的场强最小
D.带负电的试探电荷在O处的电势能大于在C处的电势能
如图,一带正电的点电荷固定于O点,两虚线圆均以O为圆心,两实线分别为带电粒子M和N先后在电场中运动的轨迹,a、b、c、d、e为轨迹和虚线圆的交点。不计重力。下列说法错误的是( )
A.M带负电荷，N带正电荷
B. M在b点的动能小于它在a点的动能
C. N在d点的电势能等于它在e点的电势能
D.N在d点的电势能等于它在e点的电势能
4、为了儿童安全，布绒玩具必须检测其中是否存在金属断针，可以先将玩具放置在强磁场中，若其中有断针，则断针被磁化，用磁报警装置可以检测到断针的存在。如图所示是磁报警装置中的一部分电路示意图，其中RB是磁敏传感器，它的电阻随断针的出现而减小，a、b接报警器，当传感器RB所在处出现断针时，电流表的电流I和ab两端的电压U将（ ）
A.I变大，U变大
B.I变小，U变小
C.I变大，U变小
D.I变小，U变大

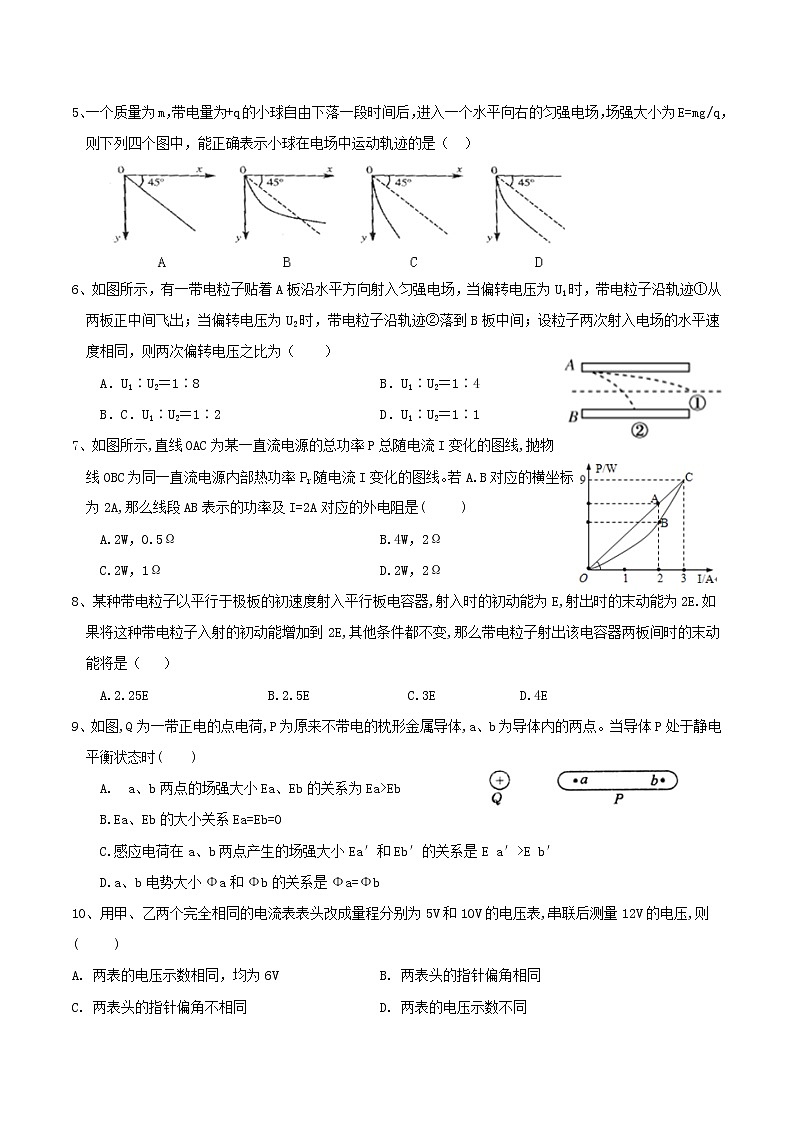

5、一个质量为m，带电量为+q的小球自由下落一段时间后，进入一个水平向右的匀强电场，场强大小为E=mg/q，则下列四个图中，能正确表示小球在电场中运动轨迹的是（ ）
6、如图所示，有一带电粒子贴着A板沿水平方向射入匀强电场，当偏转电压为U1时，带电粒子沿轨迹①从两板正中间飞出；当偏转电压为U2时，带电粒子沿轨迹②落到B板中间；设粒子两次射入电场的水平速度相同，则两次偏转电压之比为（ ）
U1∶U2＝1∶8B．U1∶U2＝1∶4
C．U1∶U2＝1∶2D．U1∶U2＝1∶1
如图所示,直线OAC为某一直流电源的总功率P总随电流I变化的图线,抛物线OBC为同一直流电源内部热功率Pr随电流I变化的图线。若A.B对应的横坐标为2A,那么线段AB表示的功率及I=2A对应的外电阻是( )
A.2W，0.5ΩB.4W，2Ω
C.2W，1ΩD.2W，2Ω
某种带电粒子以平行于极板的初速度射入平行板电容器,射入时的初动能为E,射出时的末动能为2E.如果将这种带电粒子入射的初动能增加到2E,其他条件都不变,那么带电粒子射出该电容器两板间时的末动能将是（ ）
C.3E D.4E
9、如图,Q为一带正电的点电荷,P为原来不带电的枕形金属导体,a、b为导体内的两点。当导体P处于静电平衡状态时( )
a、b两点的场强大小Ea、Eb的关系为Ea>Eb
B.Ea、Eb的大小关系Ea=Eb=0
C.感应电荷在a、b两点产生的场强大小Ea′和Eb′的关系是E a′>E b′
D.a、b电势大小Φa和Φb的关系是Φa=Φb
10、用甲、乙两个完全相同的电流表表头改成量程分别为5V和10V的电压表,串联后测量12V的电压,则( )
A. 两表的电压示数相同，均为6VB. 两表头的指针偏角相同
C. 两表头的指针偏角不相同D. 两表的电压示数不同
11、如图,A、B两个带电小球的质量均为m,所带电量分别为+3q和−q,两球间用绝缘细线连接,A球又用绝缘细线悬挂在天花板上,细线长均为L.现在两球所在的空间加上一方向向左的匀强电场,电场强度E=mg/q,A、B两球最后会达到新的平衡位置,则在这个过程中,两个小球（ ）
总重力势能增加了6-322mgLB.总重力势能增加了2-22mgL
C.总电势能减少了22mgLD.总电势能减少了322mgL
12、一匀强电场的电场强度E随时间t变化的图象如图所示,在该匀强电场中,有一个带电粒子于t=0时刻由静止释放,若带电粒子只受电场力作用,则下列说法中正确的是（ ）
A.4s末带电粒子回到出发点
内，电场力所做的功等于零
−18s内，速度变化量大小为17.5m/s
D.3-6s内，带电粒子的位移大小为10.5m
二、实验题（本大题一共两个小题，共计20分）
13、（9分）（1）图为验证影响平行板电容器电容的因素的实验原理图。影响平行板电容器电容的因素有：两极板之间的距离d,两极板的正对面积S,及插入两板间的电介质的相对介电常数εr.
步骤1:电容器充电后与电源断开，保持电量Q将不变，两极板间的距离d也不变，减小两极板间的正对面积S，发现静电计的指针张角 (“变大”,“变小”或“不变”)。
步骤2:电容器充电后与电源断开，保持电量Q将不变，两极板的正对面积S也不变，增大两极板间的距离，发现静电计的指针张角 (“变大”,“变小”或“不变”)。
步骤3:保持Q、S、d都不变，在两极板间插入有机玻璃，发现静电计的张角 (“变大”,“变小”或“不变”)。
某同学用游标卡尽和螺旋测微器分别测量一薄的金属圆片的直径和厚度，读出如图中的示数，该金属圆片的直径的测量值为______cm，厚度的测量值为______mm。

14、（11分）在“描绘小灯泡的伏安特性曲线”实验中，要测量一个标有“3V 1.5W”的灯泡两端的电压和通过它的电流，现有如下器材：
A. 直流电源3V(内阻可不计)B. 直流电流表0∼3A(内阻约0.1Ω)
C. 直流电流表0∼600mA(内阻约0.5Ω)D. 直流电压表0∼3V(内阻约3kΩ)
E. 直流电压表0∼15V(内阻约200kΩ)F. 滑动变阻器(10Ω,1A)
G.滑动变阻器(1kΩ,300mA)
(1)除开关、导线外,为完成实验,需要从上述器材中选用___(用字母).
(2)在方框内画出实验所需电路图。
(3)表中的各组数据是该同学在实验中测得的，该同学根据表格中的数据作出了该灯泡的伏安特性曲线。若将该灯泡与一个10Ω的定值电阻串联,直接接在题中电源两端,则可以估算出该灯泡的实际功率为 W。(结果保留两位有效数字)
三、计算题（本大题有四个小题，共计42分）
15、（12分）如图,电源的电动势E=110V,电阻R1=21Ω,电动机绕组的电阻R0=0.5Ω,电键S1始终闭合。当电键S2断开时,电阻R1的电功率是525W;当电键S2闭合时,电阻R1的电功率是336W，求：(1)电源的内电阻；(2)当电键S2闭合时流过电动机的效率。
16、（14分）如图所示,在x>0的空间中,存在沿x轴正方向的匀强电场E;在x
