05重庆2022中考物理一轮复习：透镜及其应用(提高)学案

这是一份05重庆2022中考物理一轮复习：透镜及其应用(提高)学案，文件包含中考复习透镜及其应用提高巩固练习doc、中考复习透镜及其应用提高知识讲解doc等2份学案配套教学资源，其中学案共15页， 欢迎下载使用。

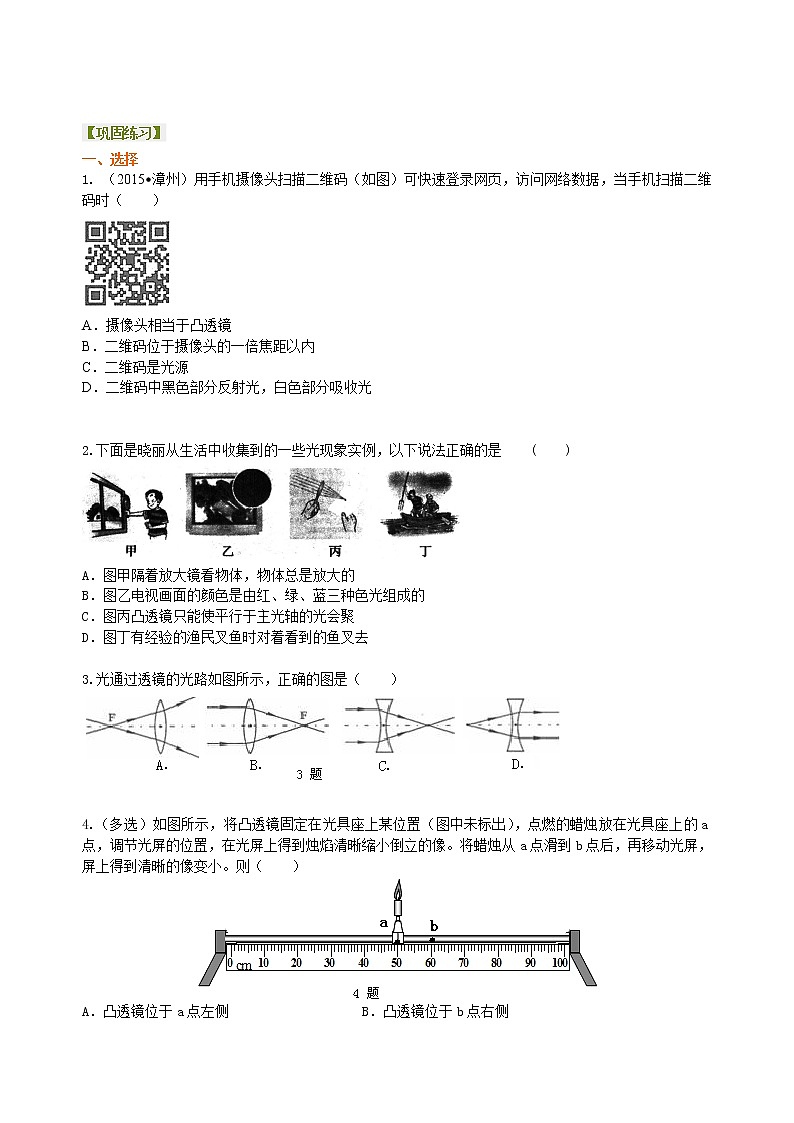

 【巩固练习】一、选择1. （2015•漳州）用手机摄像头扫描二维码（如图）可快速登录网页，访问网络数据，当手机扫描二维码时（　　）A．摄像头相当于凸透镜B．二维码位于摄像头的一倍焦距以内C．二维码是光源D．二维码中黑色部分反射光，白色部分吸收光  2.下面是晓丽从生活中收集到的一些光现象实例，以下说法正确的是    (    )A．图甲隔着放大镜看物体，物体总是放大的B．图乙电视画面的颜色是由红、绿、蓝三种色光组成的C．图丙凸透镜只能使平行于主光轴的光会聚D．图丁有经验的渔民叉鱼时对着看到的鱼叉去 3.光通过透镜的光路如图所示，正确的图是（　　） 4.（多选）如图所示，将凸透镜固定在光具座上某位置（图中未标出），点燃的蜡烛放在光具座上的a点，调节光屏的位置，在光屏上得到烛焰清晰缩小倒立的像。将蜡烛从a点滑到b点后，再移动光屏，屏上得到清晰的像变小。则（　　）A．凸透镜位于a点左侧                   B．凸透镜位于b点右侧C．蜡烛在a点时，物距大于二倍焦距       D．蜡烛在b点时，像距大于二倍焦距 5.如图所示，一束平行光经过一凸透镜，调节光屏的位置直到在屏上得到一个最小、最亮的光斑。小明用此凸透镜做“探究凸透镜成像规律”的实验，当物体距凸透镜3Ocm 时，重新调节光屏的位置，清晰可得（　　）A．倒立缩小的实像    B．倒立等大的实像       C．倒立放大的实像      D．正立放大的虚像 6.放映幻灯片时，想在屏幕山出现“F”画面，则幻灯片的插法应该选择（　　） 7. （2015•常州）小华视物时成像情况如图所示，医生向她介绍激光手术：通过激光烧蚀厚度均匀的透明眼角膜，使之改变形状，实现视力矫正．手术后的眼角膜形状应为下列图中的（　　）A．  B． C． D．  8.（多选）小丁同学在探究“凸透镜成像规律”的实验中，用米尺在水平桌面上画一直线并标明刻度，将透镜固定在50cm处，蜡烛位于透镜左侧的某一位置，如图所示。该同学首先在60cm处观察到像，如图甲；小丁同学之后在60cm处固定一平面镜，眼睛在蜡烛上方向平面镜看去，如图乙。下列说法正确的是（　　）

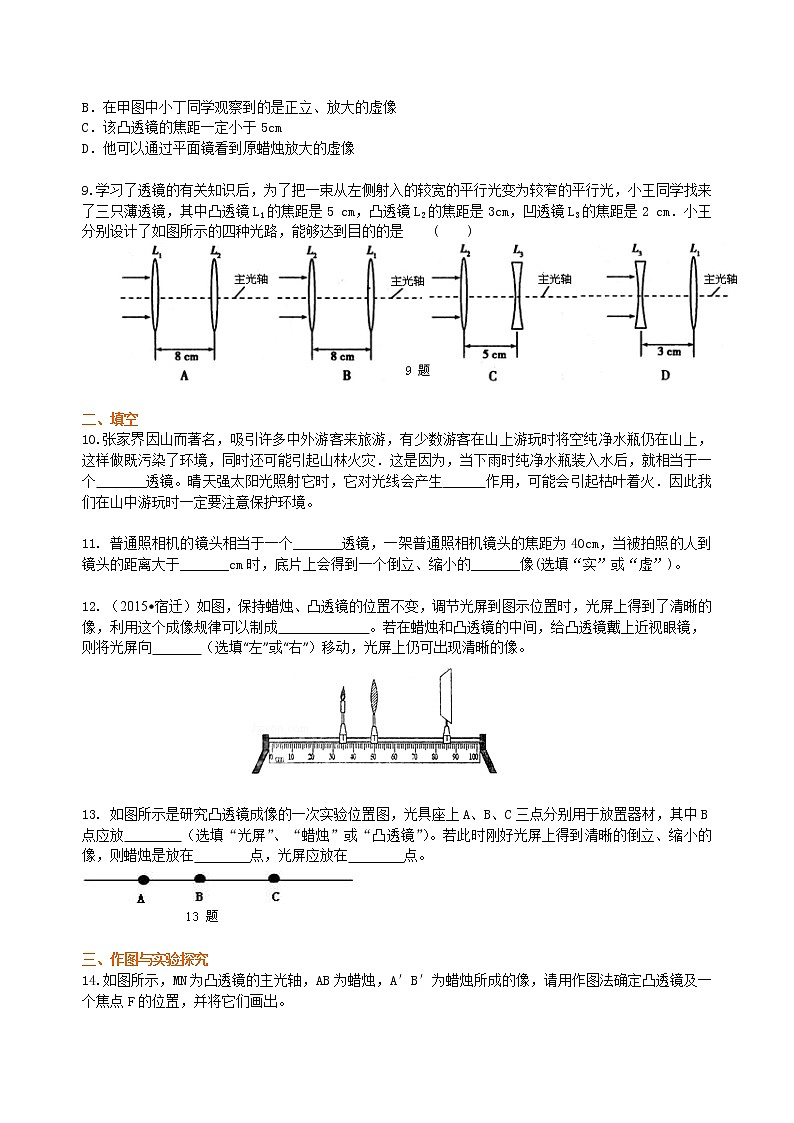

 A．平面镜的作用是改变光线的传播方向B．在甲图中小丁同学观察到的是正立、放大的虚像C．该凸透镜的焦距一定小于5cmD．他可以通过平面镜看到原蜡烛放大的虚像 9.学习了透镜的有关知识后，为了把一束从左侧射入的较宽的平行光变为较窄的平行光，小王同学找来了三只薄透镜，其中凸透镜L1的焦距是5 cm，凸透镜L2的焦距是3cm，凹透镜L3的焦距是2 cm．小王分别设计了如图所示的四种光路，能够达到目的的是    (    ) 二、填空10.张家界因山而著名，吸引许多中外游客来旅游，有少数游客在山上游玩时将空纯净水瓶仍在山上，这样做既污染了环境，同时还可能引起山林火灾．这是因为，当下雨时纯净水瓶装入水后，就相当于一个       透镜。晴天强太阳光照射它时，它对光线会产生      作用，可能会引起枯叶着火．因此我们在山中游玩时一定要注意保护环境。 11. 普通照相机的镜头相当于一个_______透镜，一架普通照相机镜头的焦距为40cm，当被拍照的人到镜头的距离大于_______cm时，底片上会得到一个倒立、缩小的_______像(选填“实”或“虚”)。 12. （2015•宿迁）如图，保持蜡烛、凸透镜的位置不变，调节光屏到图示位置时，光屏上得到了清晰的像，利用这个成像规律可以制成　         　。若在蜡烛和凸透镜的中间，给凸透镜戴上近视眼镜，则将光屏向　   　（选填“左”或“右”）移动，光屏上仍可出现清晰的像。 13. 如图所示是研究凸透镜成像的一次实验位置图，光具座上A、B、C三点分别用于放置器材，其中B点应放        （选填“光屏”、“蜡烛”或“凸透镜”）。若此时刚好光屏上得到清晰的倒立、缩小的像，则蜡烛是放在        点，光屏应放在        点。 三、作图与实验探究14.如图所示，MN为凸透镜的主光轴，AB为蜡烛，A′B′为蜡烛所成的像，请用作图法确定凸透镜及一个焦点F的位置，并将它们画出。
 15.如图所示，一束光经凸透镜后射在平面镜上，请完成光路图。
 16.【探究名称】探究凸透镜成像的大小与哪些因素有关   【提出问题】小明通过前面物理知识的学习，知道放大镜就是凸透镜。在活动课中，他用放大镜观察自己的手指(图甲)，看到手指_______的像；然后再用它观察远处的房屋(图乙)，看到房屋_______的像。(选填“放大”、“等大”或“缩小”)他想：凸透镜成像的大小可能与哪些因素有关?    【进行猜想】凸透镜成像的大小可能与_______有关。    【设计并进行实验】小明在如图所示的光具座上，不断改变蜡烛与透镜间的距离，并移动光屏进行实验，所获得的实验数据如下表所示。    【结论与应用】    (1)分析数据可知物体到凸透镜的距离越短，光屏上像的大小就越_______，同时发现像到凸透镜的距离就越_______。    (2)小明班照毕业照时，摄影师发现两旁还有同学没有进入取景框内，这时摄影师应使照相机_______同学(选填“靠近”或“远离”)，同时还应_______照相机的暗箱长度(选填“增长”、“缩短”或“不改变”)。 【答案与解析】1.【答案】A【解析】A、摄像头相当于凸透镜，成倒立缩小实像，故A正确；B、照相机是利用物距大于二倍焦距时，成倒立缩小实像的规律制成的，因此，“扫入”二维码时镜头和二维码的距离大于二倍焦距，故B错误；C、二维码本身不发光，不是光源，故C错误；D、当扫描黑白相间的条纹时，黑色条纹吸收所有光线，故黑色条纹不反射色光，而白色条纹能够反射所有色光。故D错误。2.【答案】B【解析】当物距大于两倍焦距时，成缩小的像，A项错；凸透镜对所有的光都有会聚作用，C项错；水面下的鱼由于折射所成的虚像偏高，D项错。3.【答案】B【解析】凸透镜对光线有会聚作用，A图中的凸透镜对光线发散。A不正确。平行于主光轴的光线经凸透镜后会聚于一点，这一点是焦点，B正确。平行于主光轴的光线，经凹透镜后变得发散，而C图中是会聚的，故C不正确。过焦点的光线经凸透镜后变为平行于主光轴，而不是经凹透镜，故D不正确。4.【答案】AC【解析】将蜡烛从a点滑到b点后，在屏上得到清晰的像变小，则说明像距在变小，物距在变大，而凸透镜固定在光具座上位置不变，所以凸透镜应位于a点的左侧。当点燃的蜡烛放在光具座上的a点时，在光屏上得到烛焰清晰缩小倒立的像，所以从凸透镜成像的规律可知，此时物距应大于二倍焦距。蜡烛在a点时，成倒立、缩小的实像；当蜡烛在b点时，仍然成倒立、缩小的实像，此时物距应大于二倍焦距，像距应大于一倍焦距小于二倍焦距。5.【答案】A【解析】从图中光屏上最小、最亮的光斑到透镜的距离就是焦距f=10cm；当物体距凸透镜3Ocm 时，物距u=30cm＞2f，根据凸透镜成像的规律，此时凸透镜成倒立、缩小的实像。6.【答案】A【解析】凸透镜成实像时，像与物比较，应该是上下左右都互换，所以放映幻灯时，要想使屏幕上出现放大的“F”字，幻灯片的插法应该是“F”字的开口向左，尖端向上。7.【答案】B【解析】激光矫正近视，是对晶状体和角膜构成的透镜进行手术，使其变薄，相当于一个凹透镜，使其对光的偏折能力变弱，使成的像后移，直到移到视网膜上。图A角膜的中间和边缘一样厚，图B中间薄边缘厚，符合凹透镜的特点，图C中间厚，边缘薄，属于凸透镜，不符合题意，图D是多块凹透镜组成，不符合题意。8.【答案】ABD【解析】平面镜的作用是改变光线的传播方向，A选项正确。由图可知，在甲图中小丁同学观察到的是正立、放大的虚像，B选项正确。甲图中小丁同学观察到的是正立、放大的虚像，可知该凸透镜的焦距一定大于5cm，C选项错误。由乙图可知，蜡烛在凸透镜的一倍焦距以内，可以成正立、放大的虚像，该虚像经过平面镜反射又可以成像，所以他可以通过平面镜看到所成的原蜡烛放大的虚像，故本选项正确。9.【答案】A【解析】在题中画出光路图可以判定A项正确。如下图所示。10.【答案】凸 会聚【解析】下雨时，雨水流入纯净水瓶，容易形成中间厚边缘薄的水凸透镜。水凸透镜对太阳光有会聚作用，形成温度比较高的光点，容易点燃枯叶，发生火灾。11.【答案】凸  80  实【解析】照相机的工作原理是物距大于二倍焦距时，即物距大于80cm时，成倒立、缩小的实像。12.【答案】投影仪；右【解析】（1）由图知，像距大于物距，所以此时成倒立放大的实像，利用这个成像规律可以制成幻灯机或投影仪；（2）近视眼镜是凹透镜，对光线有发散作用，若在蜡烛和凸透镜的中间给凸透镜戴上一片“近视眼镜”，则由于对光线的发散，像将远离凸透镜，应将光屏向右移动。13.【答案】凸透镜  C  A【解析】在实验中，凸透镜应放在物体和光屏之间。根据凸透镜成像的规律，若在光屏上成倒立、缩小的实像，此时像距小于物距。从图上可以看出BC大于AB，所以蜡烛应放在C点，光屏应放在A点。
 14.【答案与解析】（1）连接A′A并延长交主光轴与一点，该点是凸透镜的光心O，过光心O做一个凸透镜。（2）由A点向凸透镜作平行于主光轴的光线AC，连接A′C并延长交主光轴与一点F，F是凸透镜的焦点。如图所示：15.【答案与解析】根据折射光线过凸透镜的焦点画出即可；过平面镜的入射点垂直镜面作出法线，然后根据入射角等于反射角画出反射光线。如图所示：
  16.【答案】【提出问题】放大  缩小【进行猜想】物体到凸透镜的距离【结论与应用】(1)大长  (2)远离缩短【解析】小明用放大镜观看手指时，手指位于凸透镜1倍焦距以内，因此小明看到的是手指放大的虚像。当小明手拿凸透镜观看远处的房屋时，由于房屋位于凸透镜的2倍焦距以外，由此小明看到房屋倒立、缩小的像。由此，小明猜想凸透镜成像的大小可能与物体到凸透镜的距离有关。(1)分析实验数据表格可知，物体到凸透镜的距离越小，光屏上像越大，同时像到凸透镜的距离越大。(2)照毕业照时，若使没有进入取景框内的同学进入镜头，则像必会变小。根据“凸透镜成实像时，物距减小，像和像距都变大”的原理可知，像变小，像距变小，物距变大，因此照相机应远离同学，同时暗箱应缩短。
