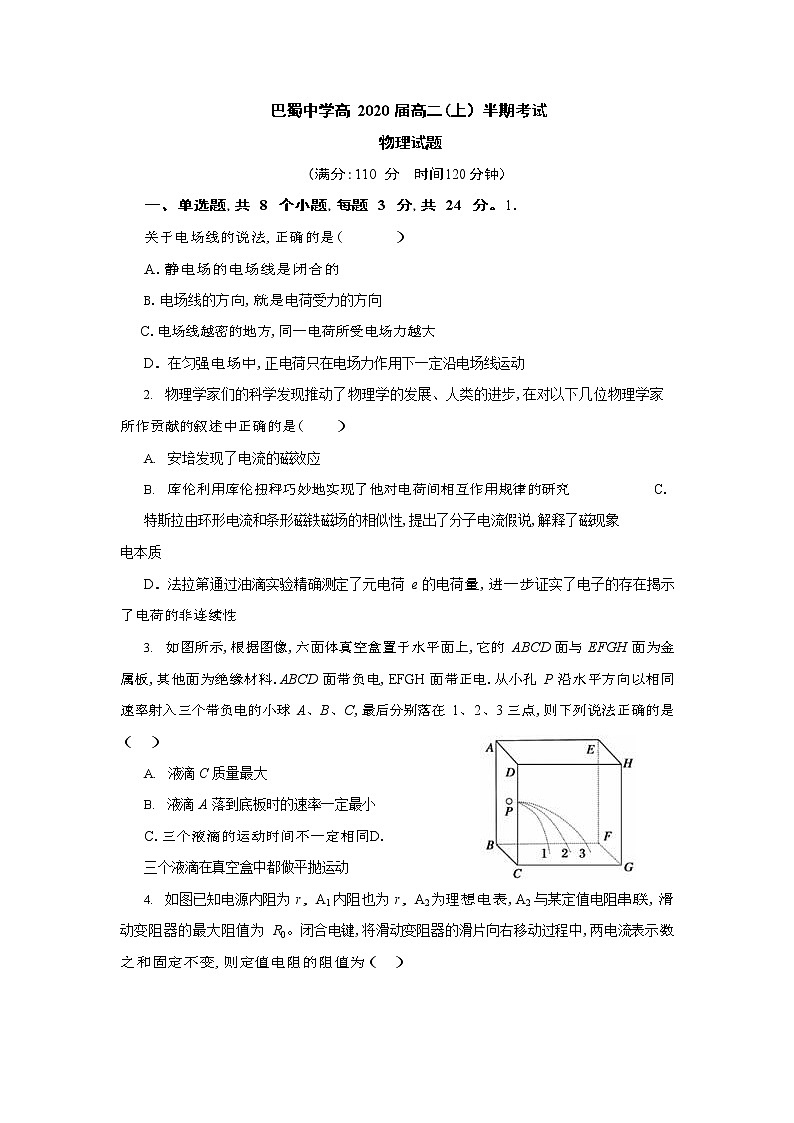

重庆巴蜀中学2018-2019高二(上)半期物理试题（PDF版）

这是一份重庆巴蜀中学2018-2019高二(上)半期物理试题（PDF版），共10页。

电场线的方向,就是电荷受力的方向
C.电场线越密的地方,同一电荷所受电场力越大
D.在匀强电场中,正电荷只在电场力作用下一定沿电场线运动
物理学家们的科学发现推动了物理学的发展、人类的进步,在对以下几位物理学家所作贡献的叙述中正确的是()
安培发现了电流的磁效应
库伦利用库伦扭秤巧妙地实现了他对电荷间相互作用规律的研究 C.特斯拉由环形电流和条形磁铁磁场的相似性,提出了分子电流假说,解释了磁现象
电本质
D.法拉第通过油滴实验精确测定了元电荷 e 的电荷量,进一步证实了电子的存在揭示了电荷的非连续性
如图所示,根据图像,六面体真空盒置于水平面上,它的 ABCD 面与 EFGH 面为金属板,其他面为绝缘材料.ABCD 面带负电,EFGH 面带正电.从小孔 P 沿水平方向以相同速率射入三个带负电的小球 A、B、C,最后分别落在 1、2、3 三点,则下列说法正确的是( )
液滴 C 质量最大
液滴 A 落到底板时的速率一定最小C.三个液滴的运动时间不一定相同D.三个液滴在真空盒中都做平抛运动

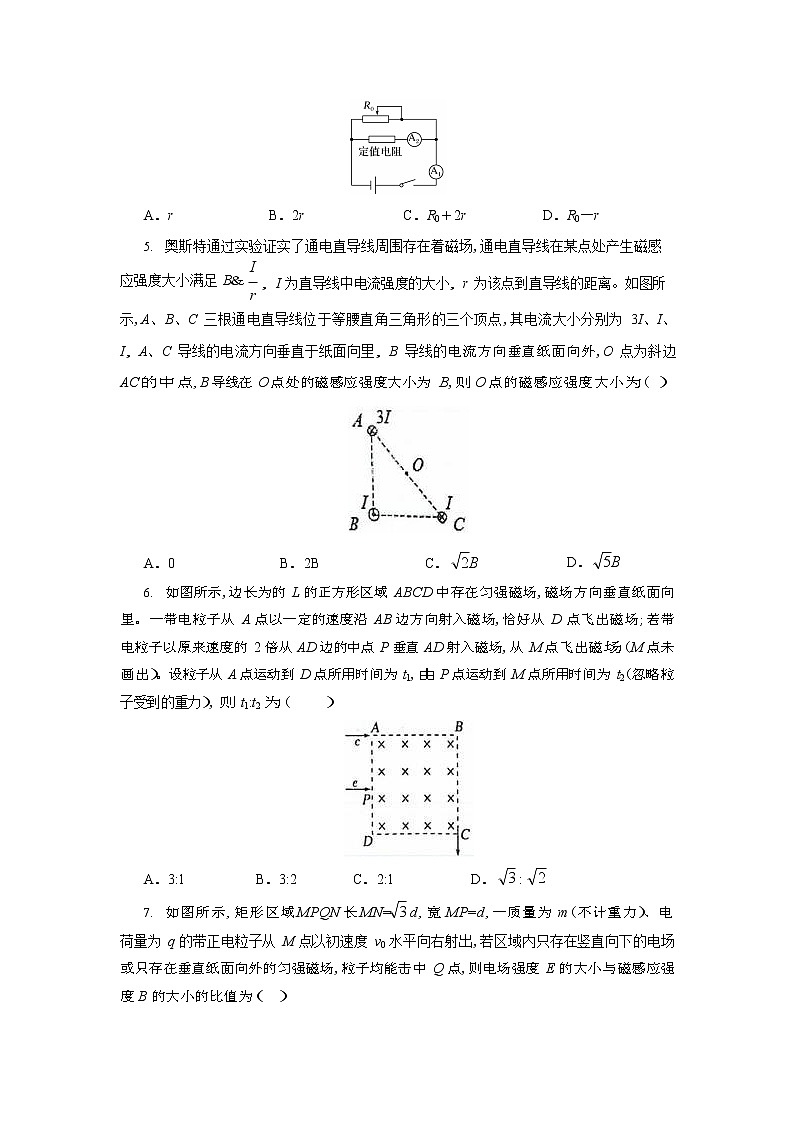

如图已知电源内阻为 r,A1 内阻也为 r,A2 为理想电表,A2 与某定值电阻串联,滑动变阻器的最大阻值为 R0。闭合电键,将滑动变阻器的滑片向右移动过程中,两电流表示数之和固定不变,则定值电阻的阻值为( )
A.rB.2rC.R0＋2rD.R0-r
奥斯特通过实验证实了通电直导线周围存在着磁场,通电直导线在某点处产生磁感
I
应强度大小满足 B&
r
,I 为直导线中电流强度的大小,r 为该点到直导线的距离。如图所
示,A、B、C 三根通电直导线位于等腰直角三角形的三个顶点,其电流大小分别为 3I、I、I,A、C 导线的电流方向垂直于纸面向里,B 导线的电流方向垂直纸面向外,O 点为斜边 AC 的中点,B 导线在 O 点处的磁感应强度大小为 B,则 O 点的磁感应强度大小为( )
C. 2B
D. 5B
A.0B.2B
如图所示,边长为的 L 的正方形区域 ABCD 中存在匀强磁场,磁场方向垂直纸面向里。一带电粒子从 A 点以一定的速度沿 AB 边方向射入磁场,恰好从 D 点飞出磁场;若带电粒子以原来速度的 2 倍从 AD 边的中点 P 垂直 AD 射入磁场,从 M 点飞出磁场(M 点未画出)。设粒子从 A 点运动到 D 点所用时间为 t1,由 P 点运动到 M 点所用时间为 t2(忽略粒子受到的重力),则 t1:t2 为( )
3
2
A.3:1B.3:2C.2:1D.:
3

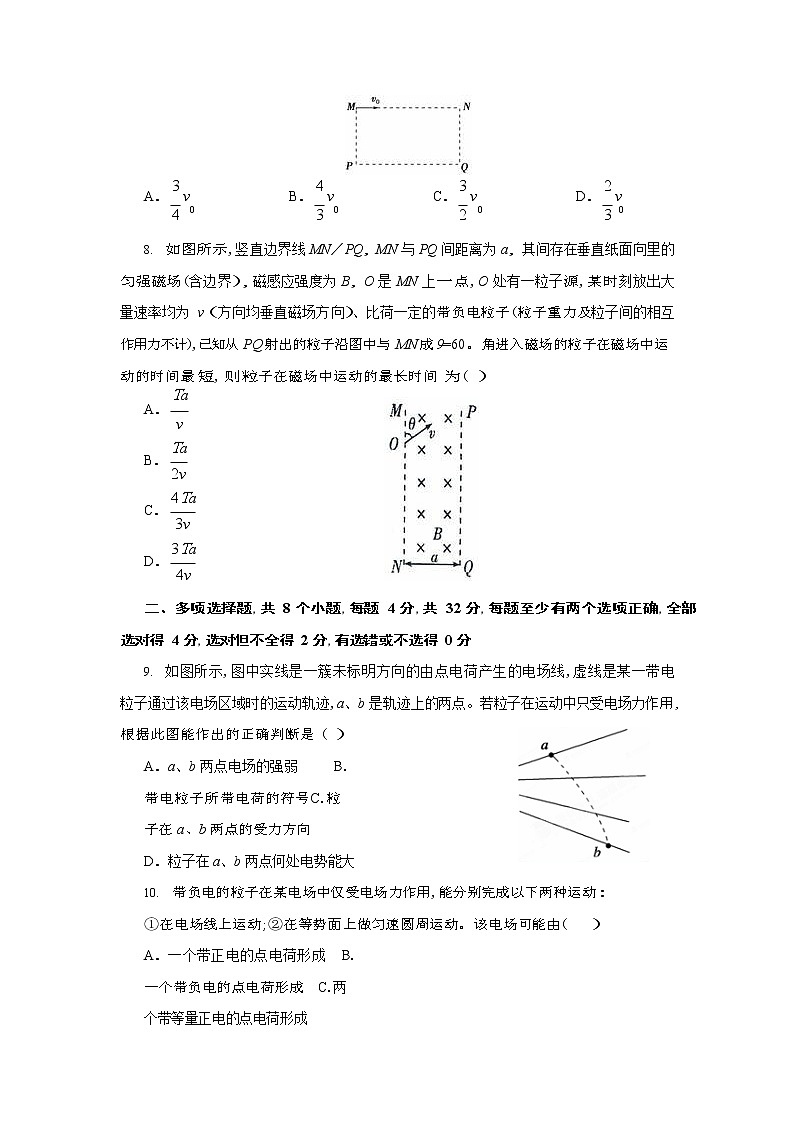

如图所示,矩形区域 MPQN 长 MN=d,宽 MP=d,一质量为 m(不计重力)、电
荷量为 q 的带正电粒子从 M 点以初速度 v0 水平向右射出,若区域内只存在竖直向下的电场或只存在垂直纸面向外的匀强磁场,粒子均能击中 Q 点,则电场强度 E 的大小与磁感应强度 B 的大小的比值为( )
A. 3 vB. 4 vC. 3 vD. 2 v
4 03 02 03 0
如图所示,竖直边界线 MN/PQ,MN 与 PQ 间距离为 a,其间存在垂直纸面向里的匀强磁场(含边界),磁感应强度为 B,O 是 MN 上一点,O 处有一粒子源,某时刻放出大量速率均为 v(方向均垂直磁场方向)、比荷一定的带负电粒子(粒子重力及粒子间的相互作用力不计),已知从 PQ 射出的粒子沿图中与 MN 成 9=60。角进入磁场的粒子在磁场中运
动的时间最短,则粒子在磁场中运动的最长时间为( )
a
A.
v
a
B.
2v
4a
C.
3v
3a
D.
4v
二、多项选择题,共 8 个小题,每题 4 分,共 32 分,每题至少有两个选项正确,全部
选对得 4 分,选对但不全得 2 分,有选错或不选得 0 分
如图所示,图中实线是一簇未标明方向的由点电荷产生的电场线,虚线是某一带电 粒子通过该电场区域时的运动轨迹,a、b 是轨迹上的两点。若粒子在运动中只受电场力作用,根据此图能作出的正确判断是( )
A.a、b 两点电场的强弱 B.带电粒子所带电荷的符号C.粒子在 a、b 两点的受力方向
D.粒子在 a、b 两点何处电势能大
带负电的粒子在某电场中仅受电场力作用,能分别完成以下两种运动:
①在电场线上运动;②在等势面上做匀速圆周运动。该电场可能由()
A.一个带正电的点电荷形成 B.一个带负电的点电荷形成 C.两个带等量正电的点电荷形成
D.两个带等量负电的点电荷形成
在电场中的某点 A 放一电荷量为+q 的试探电荷,它所受到的电场力大小为 F,方向
F
水平向右,则 A 点的场强大小 EA=
q
,方向水平向右。下列说法正确的是()
在 A 点放置一个电荷量为—q 的试探电荷,A 点的场强方向变为水平向左
在 A 点放置一个电荷量为+2q 的试探电荷,则 A 点的场强变为 EA
2
在 A 点放置一个电荷量为—q 的试探电荷,它所受的电场力方向水平向左
在 A 点放置一个电荷量为+2q 的试探电荷,它所受的电场力为 2F
如图所示,四个相同的表头分别改装成两个电流表和两个电压表,电流表 A1 的量程大于 A2 的量程,电压表V1 的量程小于 V2 的量程,把它们按图接入电路,则()
电流表 A1 的读数大于电流表 A2 的读数
电流表 A1 的偏转角等于电流表 A2 的偏转角
电压表 V1 的读数大于电压表 V2 的读数
电压表 V1 的偏转角小于电压表 V2 的偏转角
如图所示的电路中,E 为电源电动势,r 为电源内阻,R1 和 R3 均为定值电阻,R3=r, R2 为滑动变阻器。当 R2 的滑动触点在 a 端时合上开关 S,此时三个电表 A1、A2 和 V 的示数分别为 I1、I2 和 U。现将 R2 的滑动触点向 b 端移动,电表为理想电表,则下列说法正确的是()
I1 增大,I2 不变,U 增大
I1 减小,I2 增大,U 减小
电源的总功率增大
电源外部消耗的热功率先增大后减小
均匀带电的薄圆盘的右侧,用拉力传感器 A、B 水平悬挂一根通电导线 ab,电流方向由 a 到 b,导线平行于圆盘平面。圆盘绕过圆心的水平轴沿如图所示方向匀速转动,与圆盘静止时相比,拉力传感器的示数增大了,悬线仍然竖直,则下列说法正确的是( )
A.圆盘带正电荷 B.圆盘带负电荷
C.若减小圆盘转动角速度,则传感器示数增大
D.若改变圆盘转动方向,则传感器示数减小
如图所示,ABCA 为一个半圆形的有界匀强磁场,O 为圆心,F、G 分别为半径 OA和 OC 的中点,D、E 点位于边界圆弧上,且 DF/EG/BO.现有三个相同的带电粒子(不计重力)以相同的速度分别从 B、D、E 三点沿平行 BO 方向射入磁场,其中由 B 点射入磁场粒子 1 恰好从 C 点射出,由 D、E 两点射入的粒子 2 和粒子 3 从磁场某处射出,则下列说法正确的是( )
粒子 2 从 O 点射出磁场
粒子 3 从 C 点射出磁场
粒子 1、2、3 在磁场的运动时间之比为 3:2:2
粒子 2、3 经磁场偏转角不同
如图所示,直线 MN 与水平方向成 60。角,MN 的右上方垂直纸面向外的匀强磁场,左下方存在垂直纸面向里的匀强磁场,两磁场的磁感应强度大小均为 B。一粒子源位于MN上的 a 点,能水平向右发射不同速率、质量为 m(重力不计)、电荷量为 q(q>0)的同种粒
子,所有粒子均能通过 MN 上的 b 点,已知 ab=
3L ,则粒子的速度可能是()
3qBL
A. qBLB.
m3m
C. qBLD.
3qBL
2m6m
三、实验题(本题共两小题,共 14 分）
17.(1)如图 1,用螺旋测微器测金属棒直径为 mm;如图 2,用 20 分度游标卡尺测金属棒长度为 cm。
(2)某同学为了测定一只电阻的阻值,先用多用电表粗测:多用电表电阻档有 4 个倍率:分别为×1k、×100、×10、×1。该同学选择×100 倍率,用正确的操作步骤测量时, 发现指针偏转角度太大(指针位置如下图中虚线所示,实线为换挡后指针所指位置)。为了 较准确进行测量,应该选择 档位。
18.要测绘标有“3V0.6W”小灯泡的伏安特性曲线,灯泡两端的电压需要由零逐渐增加到 3V,并便于操作。已选用的器材有:
电池组(电动势为 4.5V,内阻约 12);
电流表(量程为 0~250mA,内阻约为 52);电压表(量程为 0~3V,内阻约为 3k2);
电键一个、导线若干
实验中所用的滑动变阻器应选下列的 (填字母代号) A.滑动变阻器(最大阻值 202,额定电流 1A) B.滑动变阻器(最大阻值 17502,额定电流 0.3A)
实验的电路图应选用下列的图 (填字母代号).
实脸得到小灯泡的伏安特性曲线如图所示.如果将这个小灯泡接到电动势为1.5V,内阻为 52 的电源两端,小灯泡消耗的功率是 W.(结果保留两位有效数字)
如果将这样相同的两个灯泡并联后接到电动势为 1.5V、内阻为 52 的电源两端, 每个小灯泡消耗的功率是 W.(结果保留两位有效数字)
四、计算题(本题共 4 道,共 40 分,需要写出必要的文字说明和重要的演算步骤,只有答案没有过程,不给分）
19.(8 分)如图所示,在与水平方向成 45。角的光滑金属导轨间连一电源,在相距 1m的平行导轨上放一重为 2N 的金属棒 ab,棒上通过 2A 的电流,磁场方向竖直向上,这时棒恰好静止,求:
(1)匀强磁场的磁感应强度多大; (2)导轨对 ab 棒的支持力多大。
20.(9 分)电源电动势 E=6.0V,内阻 r =1.02 ,电阻 R2 =2.02,当开关 S 断开时,电流表的示数为 1.0A,电压表的示数为 2.0V,电表均为理想电表,试求:
电阻 R1 和 R3 的阻值;
当 S 闭合后,求电压表的示数和 R2 上消耗的电功率。
21.(10 分)aa'、bb'、cc'为足够长的匀强磁场分界线,aa'、bb'两分界线间距均为 d,
磁场方向如图所示,Ⅰ、Ⅱ区磁场感应强度分别为 B 和 2B,边界 aa'上有一粒子源 P,平行
2Bqd
于纸面向各个方向发射速率为
m
的带正电粒子,Q 为边界 bb'上一点,PQ 连线与磁场
边界垂直,已知粒子质量 m,电荷量为 q,不计粒子重力和粒子间相互作用力,求: (1)沿 PQ 连线进入磁场的粒子不能从边界 cc'射出,则 bb'、cc'两分界线间距至少多大? (2)粒子第一次通过边界 bb'的位置范围长度多大?
22.(13 分)如图所示,光滑水平轨道与半径为 R 的光滑竖直半圆轨道在 B 点平滑连接,在过圆心 O 的水平界面 MN 的下方分布有水平向右的匀强电场。现有一质量为 m,电量为
+q 的小球从水平轨道上 A 点由静止释放,小球运动到 C 点离开圆轨道后,经界面 MN 上的P 点进入电场(P 点恰好在 A 点的正上方),小球可视为质点,小球在整个运动过程中电荷量保持不变。已知 A、B 间距离为 2R,重力加速度为 g,求:
(1)电场强度 E 的大小; (2)小球对圆轨道的最大压力的大小;
(3)小球从 P 点进入电场后第一次返回水平轨道时的落点距 A 点的距离。
