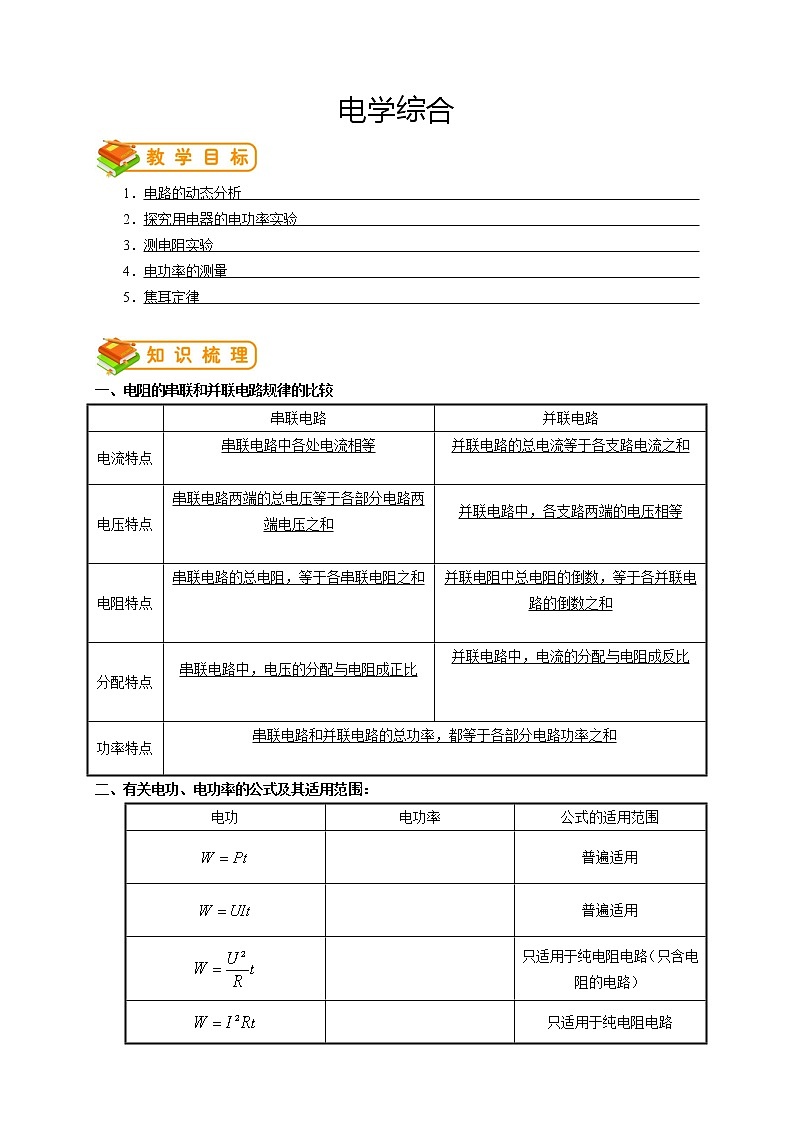

电学综合
1．电路的动态分析
2．探究用电器的电功率实验
3．测电阻实验
4．电功率的测量
5．焦耳定律
一、电阻的串联和并联电路规律的比较
串联电路
并联电路
电流特点
串联电路中各处电流相等
并联电路的总电流等于各支路电流之和
电压特点
串联电路两端的总电压等于各部分电路两端电压之和
并联电路中，各支路两端的电压相等
电阻特点
串联电路的总电阻，等于各串联电阻之和
并联电阻中总电阻的倒数，等于各并联电路的倒数之和
分配特点
串联电路中，电压的分配与电阻成正比
并联电路中，电流的分配与电阻成反比
功率特点
串联电路和并联电路的总功率，都等于各部分电路功率之和
二、有关电功、电功率的公式及其适用范围：
电功
电功率
公式的适用范围
普遍适用
普遍适用
只适用于纯电阻电路（只含电阻的电路）
只适用于纯电阻电路
用电器的额定功率和实际功率
额定电压：用电器正常工作时的电压叫额定电压。
额定功率：用电器在额定电压下的功率叫额定功率。
额定电流：用电器在正常工作时的电流叫额定电流。

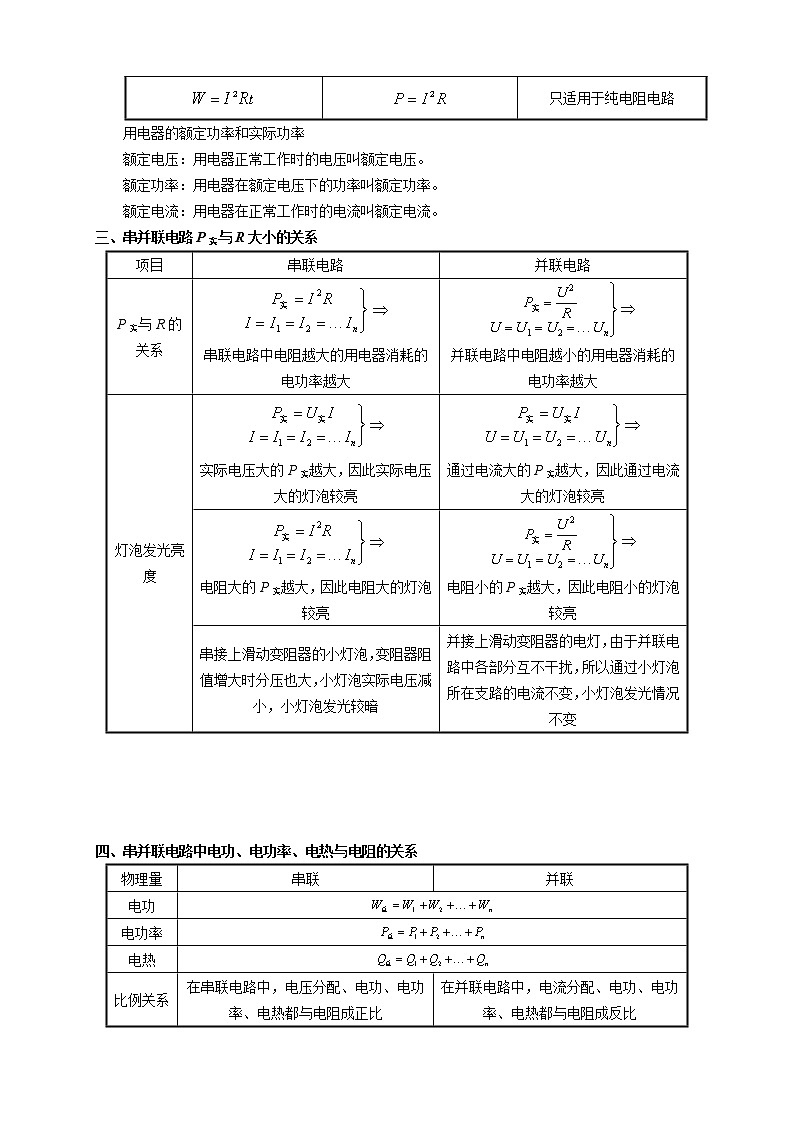

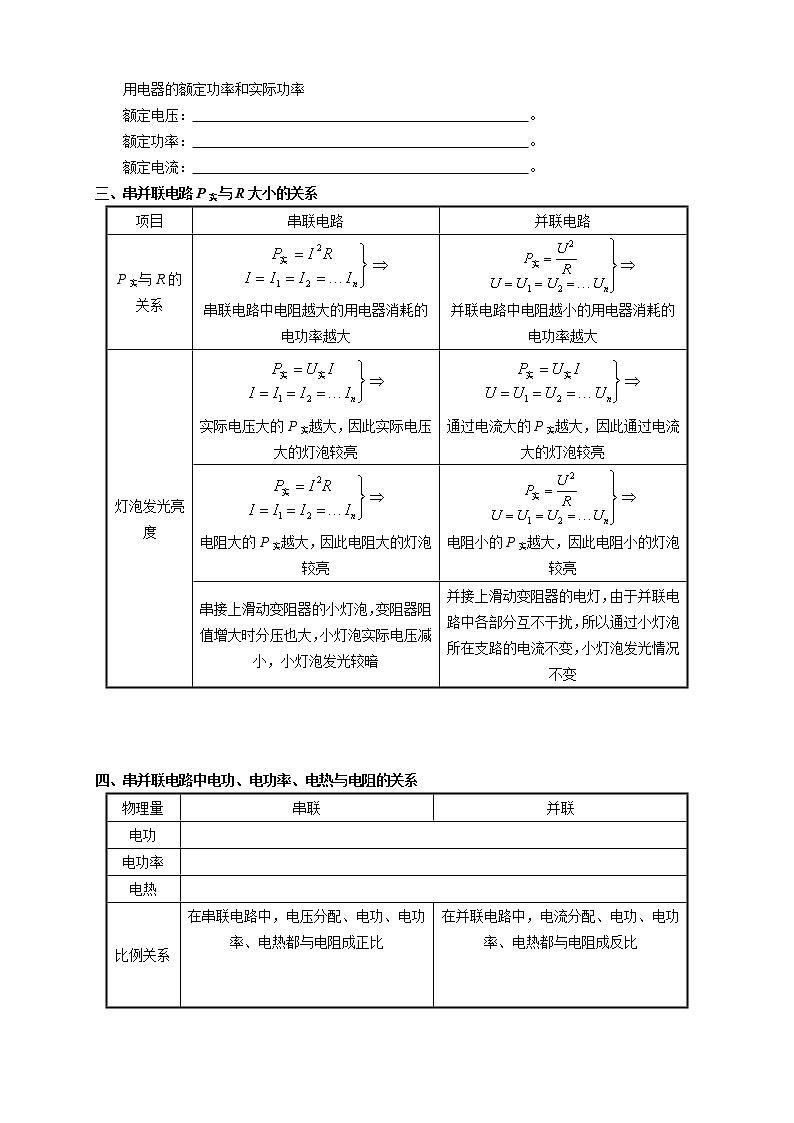

三、串并联电路P实与R大小的关系
项目
串联电路
并联电路
P实与R的关系
串联电路中电阻越大的用电器消耗的电功率越大
并联电路中电阻越小的用电器消耗的电功率越大
灯泡发光亮度
实际电压大的P实越大，因此实际电压大的灯泡较亮
通过电流大的P实越大，因此通过电流大的灯泡较亮
电阻大的P实越大，因此电阻大的灯泡较亮
电阻小的P实越大，因此电阻小的灯泡较亮
串接上滑动变阻器的小灯泡，变阻器阻值增大时分压也大，小灯泡实际电压减小，小灯泡发光较暗
并接上滑动变阻器的电灯，由于并联电路中各部分互不干扰，所以通过小灯泡所在支路的电流不变，小灯泡发光情况不变
四、串并联电路中电功、电功率、电热与电阻的关系
物理量
串联
并联
电功
电功率
电热
比例关系
在串联电路中，电压分配、电功、电功率、电热都与电阻成正比
在并联电路中，电流分配、电功、电功率、电热都与电阻成反比

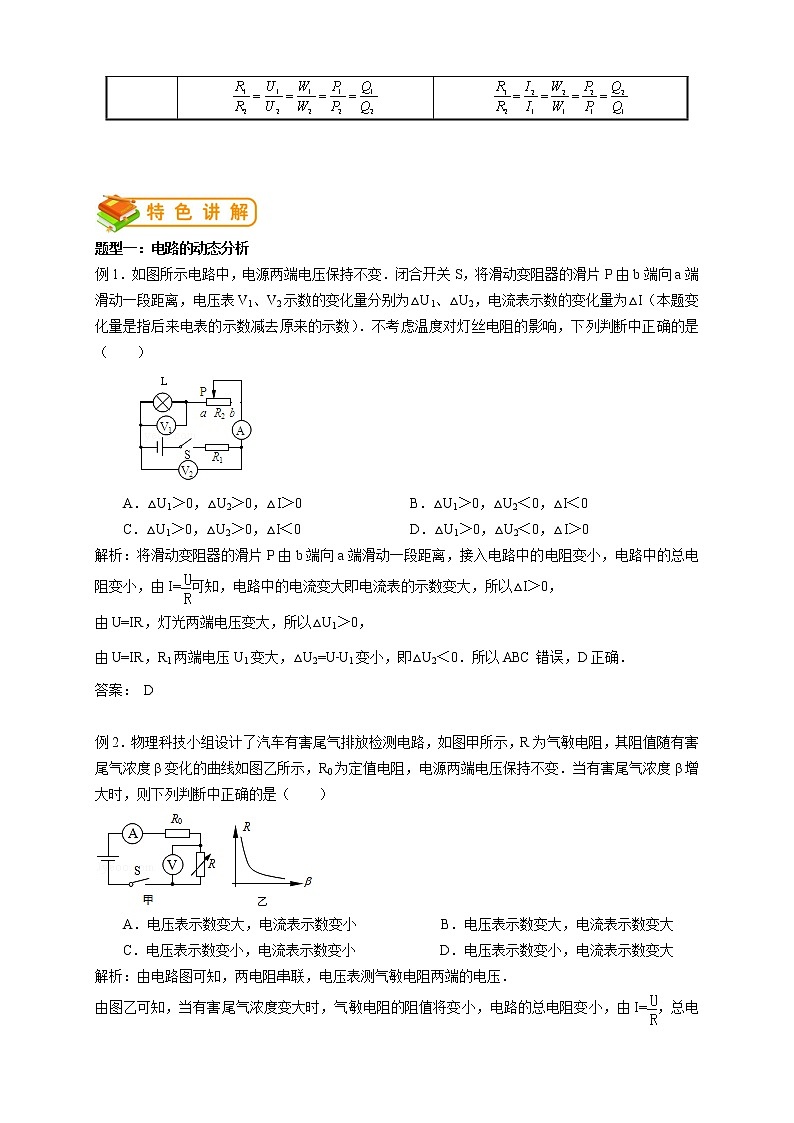

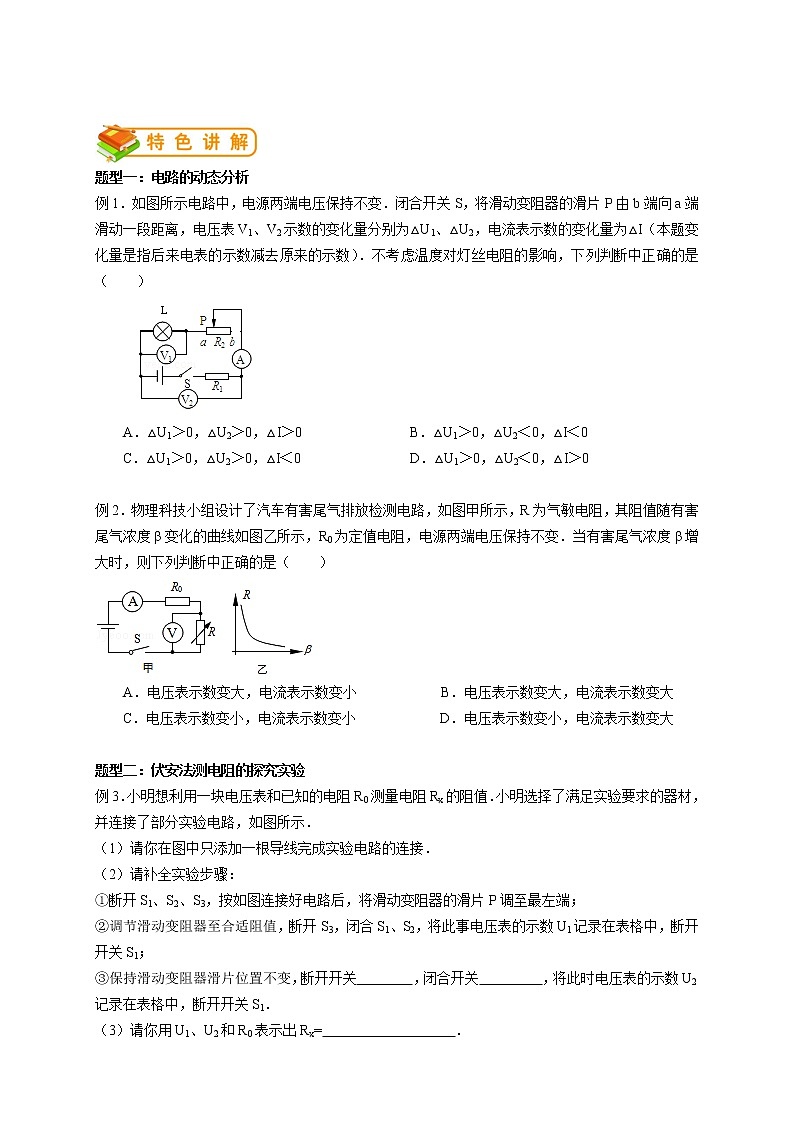

题型一：电路的动态分析
例1．如图所示电路中，电源两端电压保持不变．闭合开关S，将滑动变阻器的滑片P由b端向a端滑动一段距离，电压表V1、V2示数的变化量分别为△U1、△U2，电流表示数的变化量为△I（本题变化量是指后来电表的示数减去原来的示数）．不考虑温度对灯丝电阻的影响，下列判断中正确的是（ ）
A．△U1＞0，△U2＞0，△I＞0 B．△U1＞0，△U2＜0，△I＜0
C．△U1＞0，△U2＞0，△I＜0 D．△U1＞0，△U2＜0，△I＞0
解析：将滑动变阻器的滑片P由b端向a端滑动一段距离，接入电路中的电阻变小，电路中的总电阻变小，由I=可知，电路中的电流变大即电流表的示数变大，所以△I＞0，
由U=IR，灯光两端电压变大，所以△U1＞0，
由U=IR，R1两端电压U1变大，△U2=U﹣U1变小，即△U2＜0．所以ABC错误，D正确．
答案： D
例2．物理科技小组设计了汽车有害尾气排放检测电路，如图甲所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源两端电压保持不变．当有害尾气浓度β增大时，则下列判断中正确的是（ ）
A．电压表示数变大，电流表示数变小 B．电压表示数变大，电流表示数变大
C．电压表示数变小，电流表示数变小 D．电压表示数变小，电流表示数变大
解析：由电路图可知，两电阻串联，电压表测气敏电阻两端的电压．
由图乙可知，当有害尾气浓度变大时，气敏电阻的阻值将变小，电路的总电阻变小，由I=，总电压一定，所以电流中电流变大，即电流表示数变大；
由U=IR，可知R0两端电压变大，由UR=U﹣U0，U不变，UR变小，即电压表示数变小．
答案：D
题型二：伏安法测电阻的探究实验
例3． 小明想利用一块电压表和已知的电阻R0测量电阻Rx的阻值．小明选择了满足实验要求的器材，并连接了部分实验电路，如图所示．
（1）请你在图中只添加一根导线完成实验电路的连接．
（2）请补全实验步骤：
①断开S1、S2、S3，按如图连接好电路后，将滑动变阻器的滑片P调至最左端；
②调节滑动变阻器至合适阻值，断开S3，闭合S1、S2，将此事电压表的示数U1记录在表格中，断开开关S1；
③保持滑动变阻器滑片位置不变，断开开关 ，闭合开关 ，将此时电压表的示数U2记录在表格中，断开开关S1．
（3）请你用U1、U2和R0表示出Rx= ．
解析：（1）电路连接如图所示：
（2）实验步骤：
②调节滑动变阻器至合适阻值，断开S3，闭合S1、S2，电压表测Rx两端电压，示数U1，；
③保持滑动变阻器滑片位置不变，断开开关S2，闭合开关S1、S3，电压表测Rx和R0的总电压，示数U2．
（3）计算Rx的阻值：由图Rx、R0和变阻器串联，所以在（2）中②③中电流相等，
根据I=，则有：=，解得：Rx=．
答案：（1）见上图；（2）③S2；S1、S3；（3）．
题型三：电功率的测量
例4．在测定小灯泡的额定电功率时，所用器材有：电压为3V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、已调零的电流表和电压表、开关、导线若干．
（1）用笔画线代替导线，将如图甲的实物电路连接完整．
（2）连接电路时，滑动变阻器R的滑片P应置于 端．（选填“A”或“B”）
（3）闭合开关S，移动滑动变阻器滑片P，当电压表示数为2.5V时，观察到电流表示数如图乙所示，此时电流为 A．
（4）小灯泡的额定功率是 W．
解析：（1）根据电压表与灯泡并联，完成电路连接．如图所示：
（2）为保护电路，滑动变阻器调到阻值最大处，即滑片离下端接入的接线柱最远．
（3）根据图乙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.5A．
（4）灯泡的额定功率：P=UI=2.5V×0.5A=1.25W．
答案：（1）如图所示．（2）A．（3）0.5．（4）1.25．
题型四：焦耳定律
例5．为了探究“电流产生的热量与电阻大小的关系”，某同学采用了如图所示的实验装置，其中R1＜R2．
（1）实验中通过观察 来比较电流产生热量的多少；
（2）闭合开关通电一段时间，乙瓶内煤油温度上升较高．由此可知，在通电时间相同，电流相等的情况下，电阻越大，电流产生的热量越 ．（填“多”或“少”）
（3）就这一实验而言，下列两种认识中正确的是 （选填“A”或“B”）．
A．该实验能够得出焦耳定律
B．该实验只能初步知道电流越大、电阻越大、通电时间越长产生的热量越多．
解析：（1）实验中通过观察两支温度计示数变化来比较电流产生的热量的多少；
（2）由Q=I2Rt可得：电流和通电时间相同的情况下，电阻越大，则电流产生的热量越多；
因为R1＜R2，所以乙瓶中电阻丝产生的热量多，即乙瓶内煤油温度上升较高．
（3）由于本实验中无法精确测量热量的多少，因此只能定性判断热量与电流、电阻、时间的关系．故选B．
答案：（1）温度计示数的变化；（2）多；（3）B．
题型五：探究用电器的电功率实验
例6．实验桌上有如下实验器材：满足实验要求的电源一个，电阻箱一个，滑动变阻器一个，已调零的电流表、电压表各一块，一个开关，导线若干．请用上述实验器材，设计一个实验证明：“当通过电阻的电流保持不变时，电阻消耗的电功率与电阻的关系为P=kR（k为常量）”．请你
（1）画出实验电路图； （2）写出实验步骤；
（3）画出实验数据记录表．（要求：在实验过程中不能拆卸电路）
解析：（1）实验电路图如图所示：
（2）实验步骤：
①按电路图连接电路．
②将滑动变阻器阻值调到最大值，闭合开关S，调节电阻箱R2的阻值为适当值．用电流表A测量电路的电流I0，用电压表V1测量R1和R2两端的电压U1，用电压表V2测量电阻R2 两端的电压U2，将 I0、U1、U2的数据记录在实验记录表中．
③断开开关S，改变电阻箱R2的阻值后，闭合开关S，再调节滑动变阻器使电流表的示数仍为I0，用电压表V1测量R1和R2 两端的电压U1，用电压表V2测量电阻R2两端的电压U2，将U1、U2的数据记录在实验记录表中．
④仿照步骤③，再进行4次实验．
⑤利用公式P=U1I0和P2=U2I0，分别计算出6次电阻R1与R2消耗的总功率P和电阻R2消耗的功率P2的数值，并分别记录在实验记录表中．
（3）实验数据记录表：
I0/A
U1/V
U2/V
P2/W
P/W
