电路重点难点易错点高频考点必刷经典题——电表示数变化专题

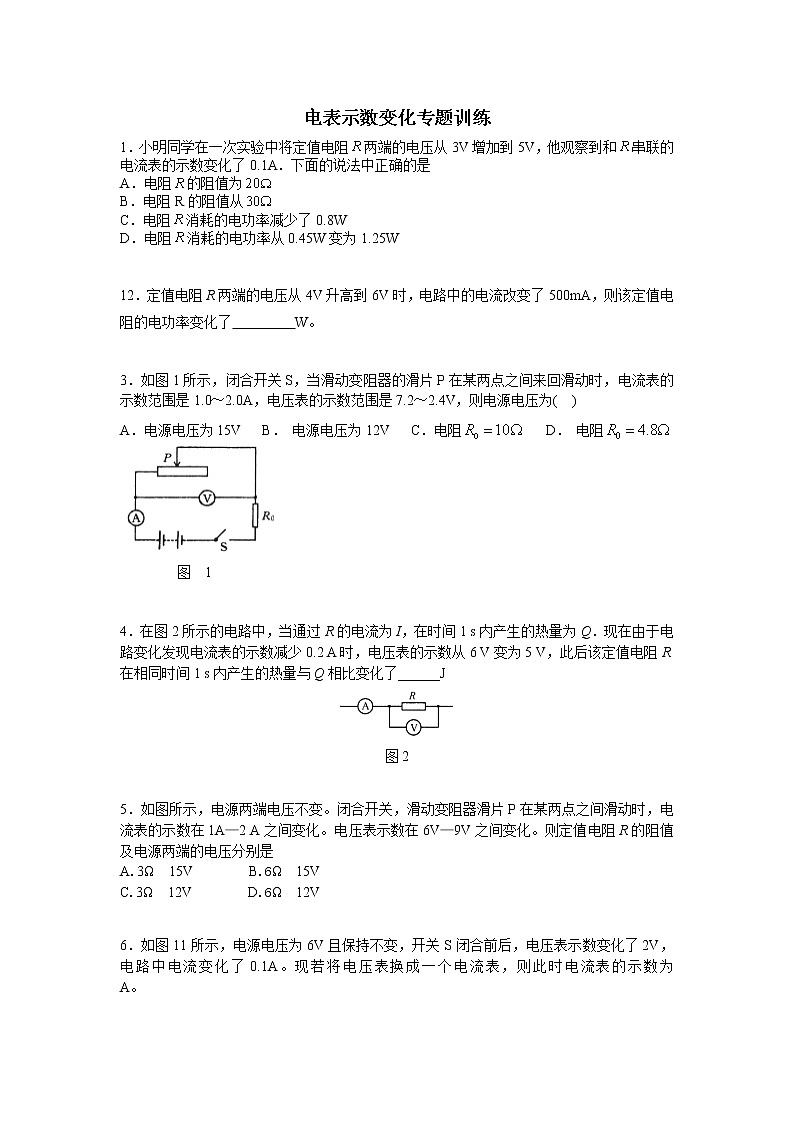

电表示数变化专题训练

1．小明同学在一次实验中将定值电阻两端的电压从3V增加到5V，他观察到和串联的电流表的示数变化了0.1A．下面的说法中正确的是

A．电阻的阻值为

B．电阻R的阻值从

C．电阻消耗的电功率减少了0.8W

D．电阻消耗的电功率从0.45W变为1.25W

12．定值电阻R两端的电压从4V升高到6V时，电路中的电流改变了500mA，则该定值电阻的电功率变化了         W。

3．如图1所示，闭合开关S，当滑动变阻器的滑片P在某两点之间来回滑动时，电流表的示数范围是1.0～2.0A，电压表的示数范围是7.2～2.4V，则电源电压为(  )

A．电源电压为15V   B． 电源电压为12V   C．电阻   D． 电阻

4．在图2所示的电路中，当通过R的电流为I，在时间1 s内产生的热量为Q．现在由于电路变化发现电流表的示数减少0.2 A时，电压表的示数从6 V变为5 V，此后该定值电阻R在相同时间1 s内产生的热量与Q相比变化了______J

图2

5．如图所示，电源两端电压不变。闭合开关，滑动变阻器滑片P在某两点之间滑动时，电流表的示数在1A—2 A之间变化。电压表示数在6V—9V之间变化。则定值电阻R的阻值及电源两端的电压分别是

A.3Ω  15V        B.6Ω  15V

C.3Ω  12V        D.6Ω  12V

6．如图11所示，电源电压为6V且保持不变，开关S闭合前后，电压表示数变化了2V，电路中电流变化了0.1A。现若将电压表换成一个电流表，则此时电流表的示数为        A。

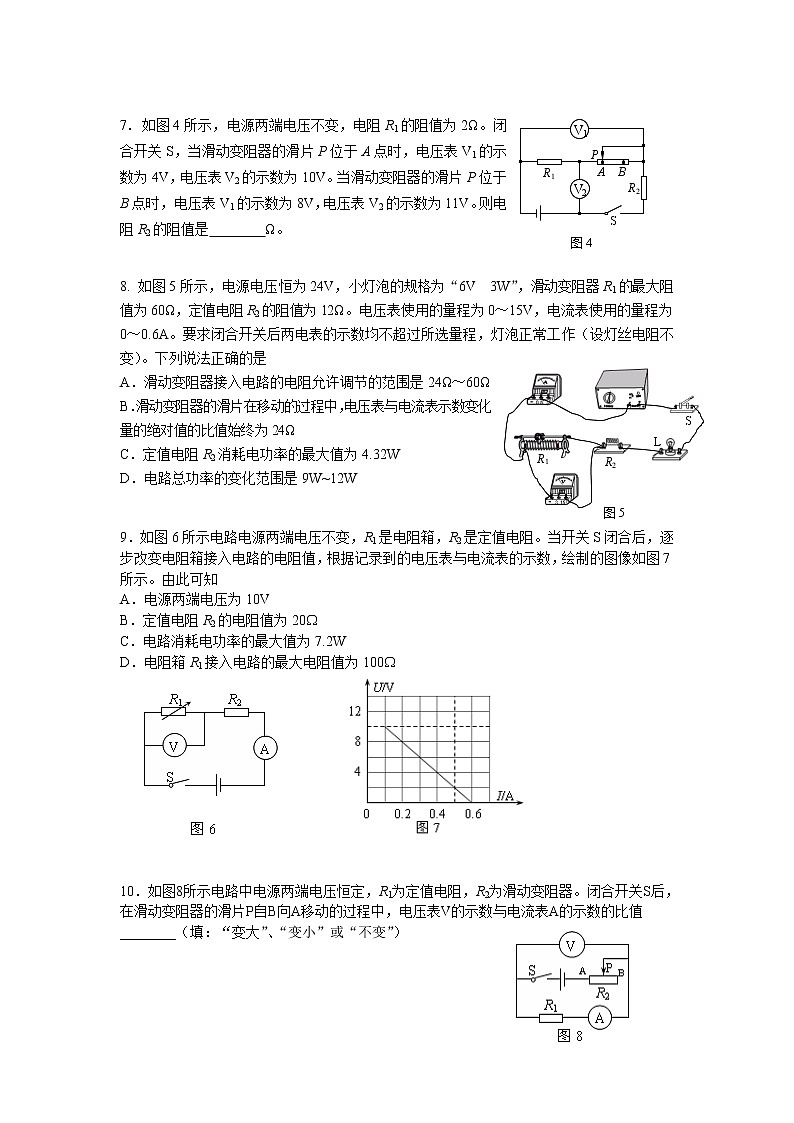

7．如图4所示，电源两端电压不变，电阻R1的阻值为2Ω。闭合开关S，当滑动变阻器的滑片P位于A点时，电压表V1的示数为4V，电压表V2的示数为10V。当滑动变阻器的滑片P位于B点时，电压表V1的示数为8V，电压表V2的示数为11V。则电阻R2的阻值是        Ω。

8. 如图5所示，电源电压恒为24V，小灯泡的规格为“6V  3W”，滑动变阻器R1的最大阻值为60Ω，定值电阻R2的阻值为12Ω。电压表使用的量程为0～15V，电流表使用的量程为0～0.6A。要求闭合开关后两电表的示数均不超过所选量程，灯泡正常工作（设灯丝电阻不变）。下列说法正确的是

A．滑动变阻器接入电路的电阻允许调节的范围是24Ω～60Ω

B．滑动变阻器的滑片在移动的过程中，电压表与电流表示数变化量的绝对值的比值始终为24Ω

C．定值电阻R2消耗电功率的最大值为4.32W

D．电路总功率的变化范围是9W~12W

9．如图6所示电路电源两端电压不变，R1是电阻箱，R2是定值电阻。当开关S闭合后，逐步改变电阻箱接入电路的电阻值，根据记录到的电压表与电流表的示数，绘制的图像如图7所示。由此可知

A．电源两端电压为10V

B．定值电阻R2的电阻值为20

C．电路消耗电功率的最大值为7.2W

D．电阻箱R1接入电路的最大电阻值为100

10．如图8所示电路中电源两端电压恒定，R1为定值电阻，R2为滑动变阻器。闭合开关S后，在滑动变阻器的滑片P自B向A移动的过程中，电压表V的示数与电流表A的示数的比值（填：“变大”、“变小”或“不变”）

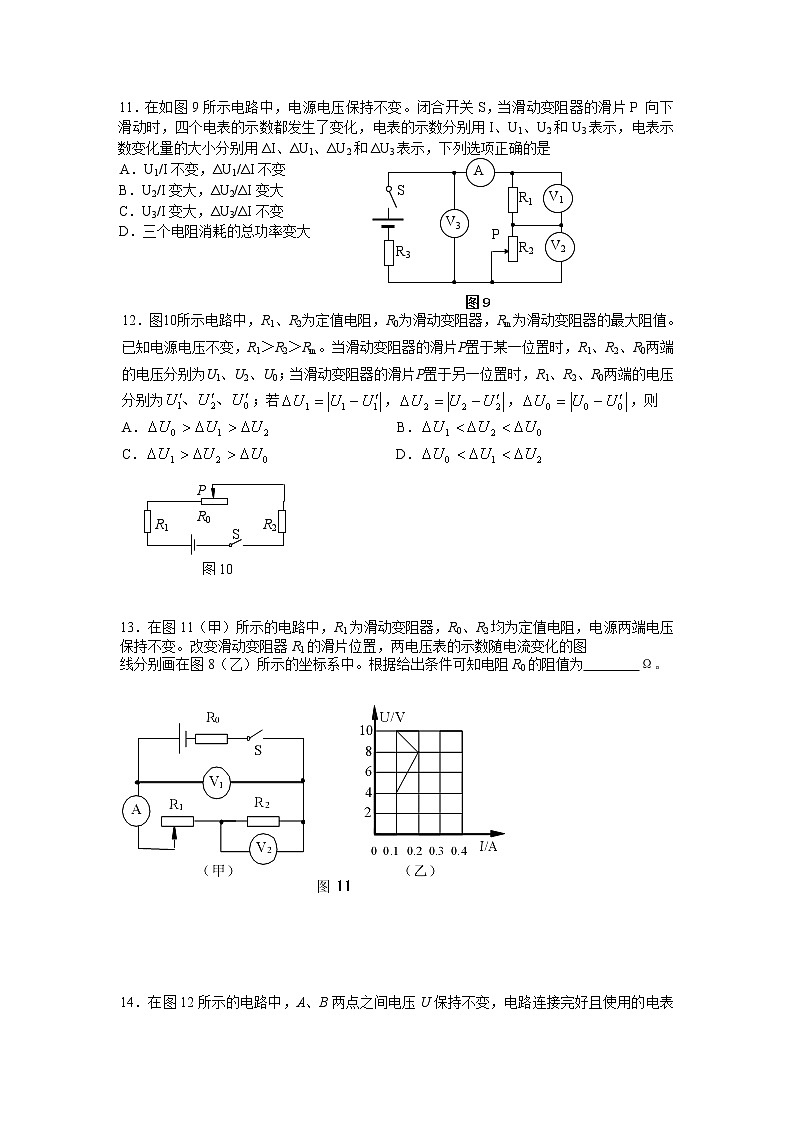

11．在如图9所示电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P 向下滑动时，四个电表的示数都发生了变化，电表的示数分别用I、U1、U2和U3表示，电表示数变化量的大小分别用ΔI、ΔU1、ΔU2和ΔU3表示，下列选项正确的是

A．U1/I不变，ΔU1/ΔI不变

B．U2/I变大，ΔU2/ΔI变大

C．U3/I变大，ΔU3/ΔI不变

D．三个电阻消耗的总功率变大

12．图10所示电路中，R1、R2为定值电阻，R0为滑动变阻器，Rm为滑动变阻器的最大阻值。已知电源电压不变，R1＞R2＞Rm。当滑动变阻器的滑片P置于某一位置时，R1、R2、R0两端的电压分别为U1、U2、U0；当滑动变阻器的滑片P置于另一位置时，R1、R2、R0两端的电压分别为；若，，，则
A．                  B．
C．                  D．

13．在图11（甲）所示的电路中，R1为滑动变阻器，R0、R2均为定值电阻，电源两端电压保持不变。改变滑动变阻器R1的滑片位置，两电压表的示数随电流变化的图
线分别画在图8（乙）所示的坐标系中。根据给出条件可知电阻R0的阻值为        Ω。


14．在图12所示的电路中，A、B两点之间电压U保持不变，电路连接完好且使用的电表均为理想电表。当滑动变阻器的滑片P向右滑动时               （     ）

A．电压表V1和电流表A的示数之比不变

B．电压表V2和电流表A的示数之比不变

C．电压表V1示数的变化量和电流表A示数变化量比值的绝对值增大

D．电压表V2示数的变化量和电流表A示数变化量比值的绝对值不变

15．实验小组的同学用图13所示的电路，探究串联电路中电阻两端的电压的变化量（ΔU）随通过电阻电流的变化量（ΔI）的变化规律，他们分别通过调节滑动变阻器，测出了滑片P在不同位置时电流表A、电压表V1、电压表V2的示数，并将数据记录在表中。请你根据表中的实验数据，总结出串联电路中电阻两端的电压变化量的绝对值（|ΔU|）随通过电阻电流变化量的绝对值（|ΔI|）的变化规律的表达式为        。

16．如图14所示的电路中，R为滑动变阻器，R1、R2为定值电阻，且R1＞R2，E为电压恒定的电源，当滑动变阻器的滑片滑动时，通过R、R1、R2的电流将发生变化，电流变化值分别为△I、△I1、△I2表示，则

A．当滑动片向右滑动时，有△I1＜△I＜△I2

B．当滑动片向左滑动时，有△I＜△I1＜△I2

C．无论滑动片向左还是向右滑动，总有△I=△I1=△I2

D．无论滑动片向左还是向右滑动，总有△I＞△I2＞△I1

答案

1

答案：A D

2

答案：5

3

答案：BD

4

答案：2.2

5

答案：C

6

答案：0.3

7

答案：8

8

答案：BD

9

答案：BCD

10

答案：不变

11

答案:AC

12

答案：A

13

答案：20

14

答案：AD

15

答案：串联电路中电阻两端的电压变化量的绝对值（|ΔU|）随通过电阻电流变化量的绝对值（|ΔI|）的变化规律的表达式为 |ΔU1| =|ΔU2|=（10Ω）|ΔI|

16.

答案：D
