2021-2022学年人教版物理九年级上学期期末复习专题汇编——选择压轴题

这是一份2021-2022学年人教版物理九年级上学期期末复习专题汇编——选择压轴题，共36页。

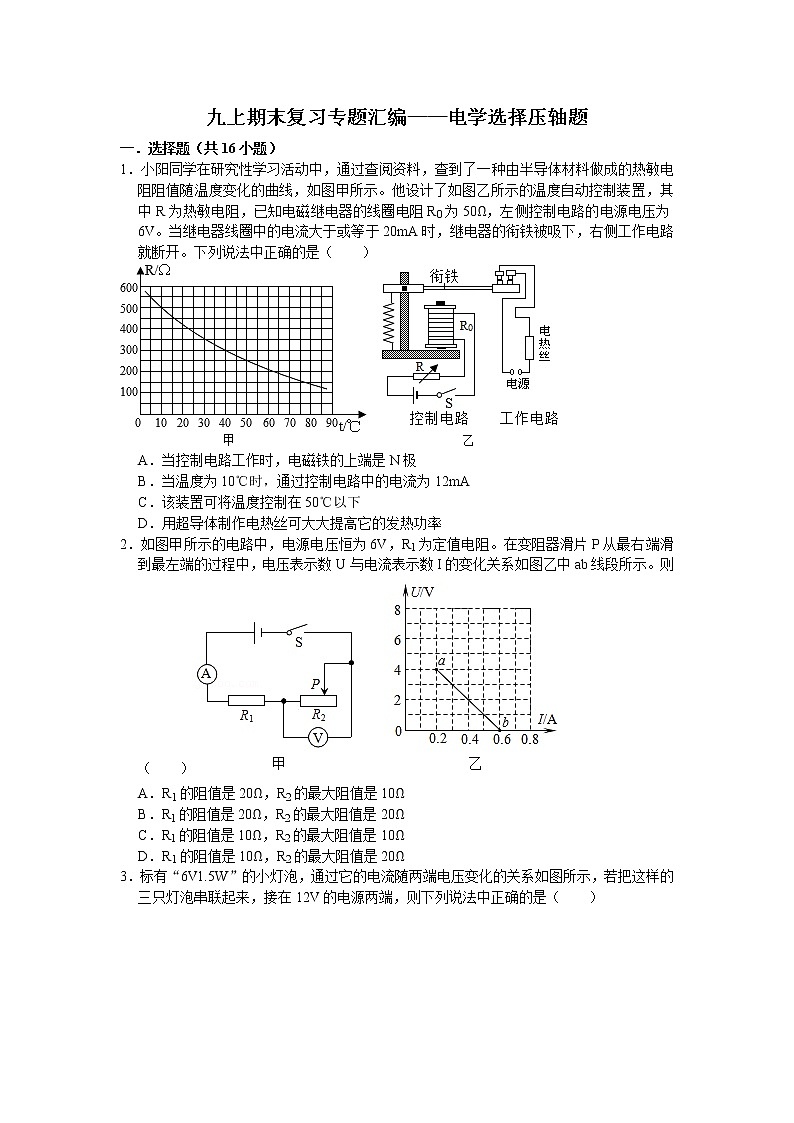

九上期末复习专题汇编——电学选择压轴题
一．选择题（共16小题）
1．小阳同学在研究性学习活动中，通过查阅资料，查到了一种由半导体材料做成的热敏电阻阻值随温度变化的曲线，如图甲所示。他设计了如图乙所示的温度自动控制装置，其中R为热敏电阻，已知电磁继电器的线圈电阻R0为50Ω，左侧控制电路的电源电压为6V。当继电器线圈中的电流大于或等于20mA时，继电器的衔铁被吸下，右侧工作电路就断开。下列说法中正确的是（　　）

A．当控制电路工作时，电磁铁的上端是N极
B．当温度为10℃时，通过控制电路中的电流为12mA
C．该装置可将温度控制在50℃以下
D．用超导体制作电热丝可大大提高它的发热功率
2．如图甲所示的电路中，电源电压恒为6V，R1为定值电阻。在变阻器滑片P从最右端滑到最左端的过程中，电压表示数U与电流表示数I的变化关系如图乙中ab线段所示。则（　　）
A．R1的阻值是20Ω，R2的最大阻值是10Ω
B．R1的阻值是20Ω，R2的最大阻值是20Ω
C．R1的阻值是10Ω，R2的最大阻值是10Ω
D．R1的阻值是10Ω，R2的最大阻值是20Ω

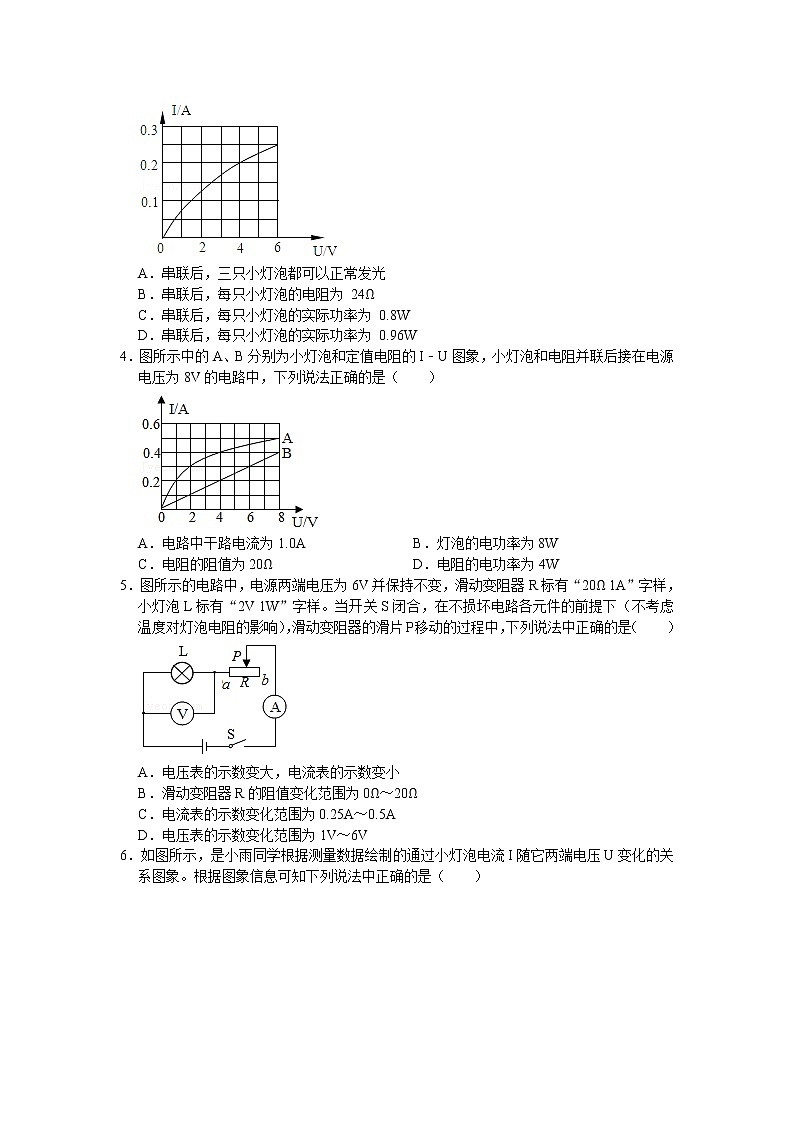

3．标有“6V1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，则下列说法中正确的是（　　）

A．串联后，三只小灯泡都可以正常发光
B．串联后，每只小灯泡的电阻为 24Ω
C．串联后，每只小灯泡的实际功率为 0.8W
D．串联后，每只小灯泡的实际功率为 0.96W
4．图所示中的A、B分别为小灯泡和定值电阻的I﹣U图象，小灯泡和电阻并联后接在电源电压为8V的电路中，下列说法正确的是（　　）

A．电路中干路电流为1.0A B．灯泡的电功率为8W
C．电阻的阻值为20Ω D．电阻的电功率为4W
5．图所示的电路中，电源两端电压为6V并保持不变，滑动变阻器R标有“20Ω 1A”字样，小灯泡L标有“2V 1W”字样。当开关S闭合，在不损坏电路各元件的前提下（不考虑温度对灯泡电阻的影响），滑动变阻器的滑片P移动的过程中，下列说法中正确的是（　　）

A．电压表的示数变大，电流表的示数变小
B．滑动变阻器R的阻值变化范围为0Ω～20Ω
C．电流表的示数变化范围为0.25A～0.5A
D．电压表的示数变化范围为1V～6V

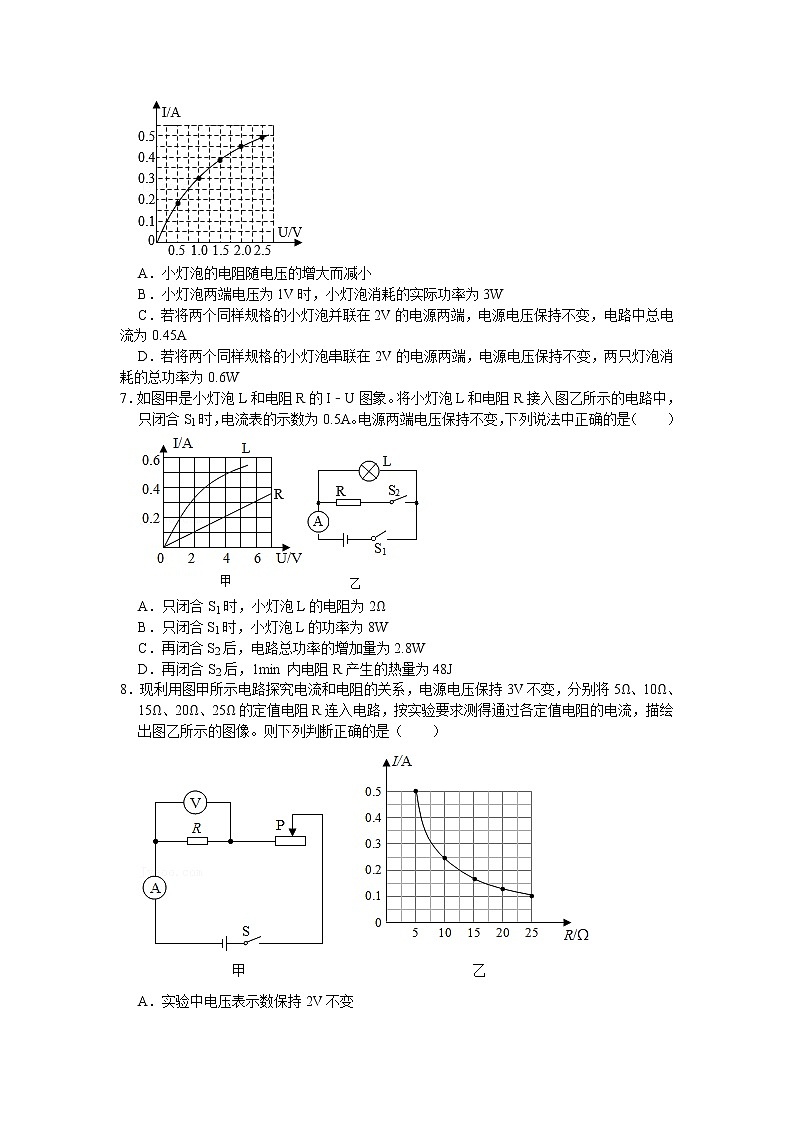

6．如图所示，是小雨同学根据测量数据绘制的通过小灯泡电流I随它两端电压U变化的关系图象。根据图象信息可知下列说法中正确的是（　　）

A．小灯泡的电阻随电压的增大而减小
B．小灯泡两端电压为1V时，小灯泡消耗的实际功率为3W
C．若将两个同样规格的小灯泡并联在2V的电源两端，电源电压保持不变，电路中总电流为0.45A
D．若将两个同样规格的小灯泡串联在2V的电源两端，电源电压保持不变，两只灯泡消耗的总功率为0.6W
7．如图甲是小灯泡L和电阻R的I﹣U图象。将小灯泡L和电阻R接入图乙所示的电路中，只闭合S1时，电流表的示数为0.5A。电源两端电压保持不变，下列说法中正确的是（　　）

A．只闭合S1时，小灯泡L的电阻为2Ω
B．只闭合S1时，小灯泡L的功率为8W
C．再闭合S2后，电路总功率的增加量为2.8W
D．再闭合S2后，1min 内电阻R产生的热量为48J
8．现利用图甲所示电路探究电流和电阻的关系，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，按实验要求测得通过各定值电阻的电流，描绘出图乙所示的图像。则下列判断正确的是（　　）

A．实验中电压表示数保持2V不变
B．当R的阻值是10Ω时，通过R的电流为0.2A
C．滑动变阻器连入电路中的阻值变化范围为0～25Ω
D．将R从5Ω换成10Ω后，应将滑片P向右移
9．如图所示电路，电源两端电压不变，R1、R2和R3为三个定值电阻。R1的阻值为10Ω。当开关S1闭合、开关S接1时，电流表的示数为0.9A。当开关S1闭合、开关S接2时，电流表的示数为0.6A，电阻R1两端的电压为U1。当开关S1断开、开关S接2时，电流表的示数为0.15A，电阻R1两端的电压为U1′。下列判断正确的是（　　）

A．U1：U1′＝4：3 B．R2的阻值为5Ω
C．R3的阻值为30Ω D．电源两端电压为9V
10．张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理做出了图所示的图象，根据图象，下列说法中正确的是（　　）

A．导体甲的电阻大于导体乙的电阻
B．在导体乙的两端加1V的电压时，通过导体乙的电流为0.1A
C．将导体甲、乙并联接到电压为3V的电源上时，电路中的总电流为0.6A
D．将导体甲、乙串联接到电压为3V的电源上时，电路中的总电流为0.3A
11．煤气炉一旦因故熄火而又没有被及时发现，将是十分危险的。某科技小组同学设计了煤气炉熄火报警装置，他们将光敏电阻R、阻值为9Ω的定值电阻R0和电流表串联接在电压为9V的电源上，电压表并联接在定值电阻R0两端，电路如图甲所示。该装置可以对煤气炉进行监视和报警。使用时，光敏电阻对准火焰，报警器不报警；火焰熄灭时报警器报警。光敏电阻的阻值随光照射的强弱而改变。“光强”是表示光的强弱程度的物理量，照射光越强，光强越大。光强符号用E表示，国际单位为坎德拉（cd）。光敏电阻的阻值R与光强E的变化关系图象如图乙所示。则下列说法正确的是（　　）
A．由图象可得出光敏电阻阻值随光强的增大而增大
B．光强增大，电压表示数减小
C．若火焰熄灭，则电流表示数为1A
D．若光强由1cd增加到3cd，此电路的总电功率由3W增加到5.4W
12．如图甲，两只小灯泡L1和L2并联在电压恒为1.5V的电源两端，它们的电流随电压变化的曲线如图乙所示。闭合开关S，电路稳定工作时，下列选项中正确的是（　　）
A．通过小灯泡L1的电流为0.2A
B．小灯泡L2灯丝电阻值为10Ω
C．电路的总电阻约为3.3Ω
D．电路消耗的总功率为0.5W
13．图中所示电路，电源电压不变，R1、R2和R3均为定值电阻，R2＝2R3。先闭合开关S、S1，断开开关S2，此时电压表的示数为6V，R1消耗的电功率为1.8W；然后闭合开关S、S2，断开开关S1，发现电压表的示数变化了2V。下列说法正确的是（　　）

A．R1的阻值为10Ω
B．R2的阻值为20Ω
C．电源电压为10V
D．闭合开关S、S2，断开开关S1时，R3消耗的电功率为3.2W
14．某同学连接了如图所示的电路，已知每节干电池的电压为1.5V，小灯泡L的额定电压为2.5V。该同学进行多次测量，得到的数据如下表所示。依据已知和表格中的数据，下列说法正确的是（　　）
U/V
0.9
1.3
1.7
2.1
2.5
I/A
0.18
0.22
0.24
0.26
0.28

A．当小灯泡两端电压为0.9V时，小灯泡的电阻为20Ω
B．当小灯泡两端电压从0.9V变为1.3V过程中，小灯泡电阻阻值不变
C．小灯泡正常发光时，通过它的电流为0.3A
D．小灯泡的额定功率为0.7W
15．如图所示，把标有“6V 3W”的小灯泡L与最大阻值为100Ω的滑动变阻器R连接在总电压恒为18V的电路中，灯丝电阻不随温度变化。电流表和电压表选择的量程分别为“0～0.6A”和“0～15V”。闭合开关S，在保证电路安全的情况下，移动滑动变阻器的滑片P，则下列说法中正确的是（　　）

A．向右移动滑片P，电流表和电压表示数均变小
B．向右移动滑片P，小灯泡变暗，电路的总功率变大
C．滑动变阻器接入电路中的阻值变化范围为18Ω～60Ω
D．小灯泡电功率的变化范围是0.75W～3W
16．小文同学在探究“电流与电压关系”实验中，分别测量了定值电阻R和小灯泡L在不同电压下的电流值，并根据数据绘制了I﹣U图像，如图所示。下列说法中正确的是（　　）

A．①是小灯泡的I﹣U图像，②是定值电阻的I﹣U图像
B．当通过定值电阻R的电流为0.2A时，它消耗的电功率为0.4W
C．把定值电阻R和小灯泡L串联后接在电源电压恒为9V的电路中，电路中的电流是0.4A
D．当定值电阻R和小灯泡L并联在电压为4V电路中，电路中总电流为1A
二．多选题（共14小题）
17．如图所示，甲中小灯泡的额定电压为6V。R2的滑片P2移至最左端，闭合开关S，先将R1的滑片P1由最右端移至最左端，这一过程中电流表与电压表示数的变化图象如图乙所示，然后保持滑片P1位置不动，将滑片P2向右移动，直至小灯泡正常发光，这一过程中电压表示数与R2连入阻值的关系图象如图丙所示。下列判断正确的是（　　）

A．电源电压是12V
B．R1的阻值为30Ω
C．图丙中a点对应的阻值为2Ω
D．小灯泡的额定功率是3W
18．在图中，图象A、B反映的是小灯泡L和定值电阻R通过它们的电流与其两端电压的关系，其中小灯泡的额定电压是2.5V。由此图象可知（　　）

A．图象A是定值电阻R的I﹣U图象
B．小灯泡的额定功率是0.75W
C．将小灯泡L和电阻R串联接在电源两端，小灯泡L正常发光时，电源电压是5.5V
D．将小灯泡L和电阻R串联在电路中，小灯泡正常工作1min，电阻R产生热量54J
19．某同学连接了如图所示电路，其中电源电压恒为12V，RA是滑动变阻器，RB是电阻箱。按照如下步骤测量额定电流为0.5A的小灯泡的额定功率：
①闭合S、S1，断开S2，移动滑动变阻器RA的滑片使电流表的示数I＝0.5A；
②断开S1，闭合S、S2，保持滑动变阻器RA的滑片位置不变，调节电阻箱阻值，使电流表的示数仍为0.5A，记录RB的阻值RB＝12Ω。
下列有关该实验的说法正确的是（　　）

A．小灯泡正常发光时的电阻值为12Ω
B．小灯泡的额定功率为6W
C．小灯泡的额定功率为3W
D．第①步中小灯泡正常发光时，滑动变阻器RA接入阻值为10Ω
20．如图所示是小宁同学测量未知电阻Rx的实验电路，电源两端电压为U不变，其中R0为阻值已知的定值电阻。当开关S1、S2闭合，开关S3断开时，电压表示数为U1；当开关S1、S3闭合，开关S2断开时，电压表示数为U2。则下列四个表达式中正确的是（　　）

A．U1＝U2 B．U2＝U
C．Rx＝R0 D．Rx＝R0
21．如图所示，灯L1上标有“6V 3.6W”，L2灯上的标识中部分文字模糊，只能看清“6V”。只闭合开关S3时，灯L1的功率为1.6W；只闭合开关S1和S2时，灯L1和L2都正常发光。不考虑灯丝随电阻随温度的变化，下列说法中正确的是（　　）

A．只闭合S3时，L1和L2两灯串联
B．L1和L2两灯的灯丝阻值之比是2：1
C．只闭合S3时与只闭合S1和S2时，电路消耗的总功率之比是2：9
D．只闭合S3时与只闭合S1和S2时，通过L1灯的电流之比是4：9
22．如图是甲、乙两只灯泡的电流随其两端电压变化的图像，若两只灯泡的额定电压均为6V，下列说法中正确的是（　　）

A．甲灯的额定功率大于乙灯的额定功率
B．两灯并联接在6V的电路中，干路电流为1.5A
C．两灯串联接在电路中，甲灯比乙灯亮
D．两灯串联时，为了保障电路安全，它们两端的最大电压不能超过8V
23．如图甲所示，电源两端的电压不变，R1为定值电阻，闭合开关S，记录了滑动变阻器的滑片P在不同位置时电流表和电压表的示数，然后作出U﹣I图象，如图乙所示。其中滑片P置于最右端时，电路中的电流为0.2A。关于这个实验，下列说法中正确的是（　　）

A．当电压表示数为3V时，通过滑动变阻器的电流是0.3A
B．当电压表示数是2V时，滑动变阻器的电功率为0.8 W
C．定值电阻R1的阻值为10Ω
D．电源电压为4V
24．如图甲所示，某同学把额定电压为2.5V的小灯泡L和滑动变阻器串联接入恒定电压为3V的电源上，通过L的电流I与L两端电压U的关系如图乙所示，下列说法正确的是（　　）
A．当电压表示数为2.5V时，小灯泡L正常发光
B．当小灯泡L两端电压为1.1V时，小灯泡L的电阻为2Ω
C．由图乙可知，当小灯泡L两端电压增大时，小灯泡L的电阻阻值保持不变
D．当电路中电流为0.32A时，滑动变阻器消耗的电功率为0.224W
25．如图甲所示的电路中，电源电压为6V且保持不变，闭合开关S，滑片P从A端移动到B端的过程中，电流表示数I与电压表示数U的关系图象如图乙所示，下列判断中正确的是（　　）
A．R1两端电压的最小值为1V
B．电路总功率最大时，电路中的电流为0.1A
C．R2的最大阻值为60Ω
D．电路总功率最小时，R2的电功率为0.5W
26．如图甲所示的电路，电源两端电压保持不变，电阻R1是滑动变阻器，R2是定值电阻。闭合开关S，调节滑动变阻器的滑片P，根据电流表和电压表的示数，绘制的图像如图乙所示。下列判断错误的是（　　）

A．电源两端电压为5V
B．定值电阻R2的阻值为20Ω
C．电路消耗的最大电功率为3.6W
D．滑动变阻器R1接入电路的最大阻值为50Ω
27．科技小组同学测得通过某一小灯泡的电流I和其两端电压U的数值，并绘制成如图所示的图象，下列说法中正确的是（　　）

A．小灯泡的电阻随电压的增大而减小 B．小灯泡两端电压为6V时，其电阻为12Ω
C．若将两个这种规格的小灯泡并联接在电压为6V的电源上，则干路的电流为1A
D．若将六个这种规格的小灯泡串联接在电压为6V的电源上，则通过灯泡的电流为1.2A
28．如图所示的电路中，电源两端的电压U保持不变。小灯泡L标有“6V 3W”字样，且灯丝电阻不变。当三个开关都闭合时，小灯泡正常发光，电流表示数为0.6A；当只闭合开关S，滑动变阻器的滑片置于某点时，电路消耗的总电功率为1.5W，此时小灯泡L消耗功率为PL．下列判断正确的是（　　）

A．U＝12V B．RL＝12Ω C．PL＝0.75W D．RL＝5R
29．如图所示电路，电源电压为4.5V并保持不变，电流表A的量程为“0～0.6A”，电压表V的量程为“0～3V”，灯泡上标有“2.5V 1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20Ω 1A”。闭合开关，在保证电路安全的情况下，移动滑片P的过程中，下列判断正确的是（　　）

A．电流表的示数最大值为0.5A B．滑动变阻器接入电路的最小阻值为4Ω
C．灯泡两端的最大电压为2.5V D．电路消耗的最大总功率为1.25W
30．小阳想测量一只小灯泡RL在不同电压下的电功率，他发现这只小灯泡的额定电流为0.25A，但额定电压已模糊不清，于是他利用一台电压可调的电源、一个阻值为10Ω的定值电阻R0和电流表等元件组成如图所示的电路进行测量。实验中，当电源电压调至4.5V时，电流表示数恰为0.25A．根据以上实验信息，请你判断下列说法中正确的是（　　）

A．小灯泡的额定电压为4.5V
B．小灯泡的额定功率为0.5W
C．当电源电压调到4V时，小灯泡的实际电压小于1.5V
D．当电源电压调到4V时，小灯泡的实际功率小于0.5W

九上期末复习专题汇编——选择压轴题
参考答案与试题解析
一．选择题（共16小题）
1．小阳同学在研究性学习活动中，通过查阅资料，查到了一种由半导体材料做成的热敏电阻阻值随温度变化的曲线，如图甲所示。他设计了如图乙所示的温度自动控制装置，其中R为热敏电阻，已知电磁继电器的线圈电阻R0为50Ω，左侧控制电路的电源电压为6V。当继电器线圈中的电流大于或等于20mA时，继电器的衔铁被吸下，右侧工作电路就断开。下列说法中正确的是（　　）
A．当控制电路工作时，电磁铁的上端是N极
B．当温度为10℃时，通过控制电路中的电流为12mA
C．该装置可将温度控制在50℃以下
D．用超导体制作电热丝可大大提高它的发热功率
【解答】解：
A、由图可知，螺线管中电流从下端流入，上端流出，根据安培定则可知，电磁铁的上端是S极，故A错误；
B、当温度为10℃时，R的阻值为500Ω，R与R0串联在电路中，则电路中的电流为：I＝＝≈0.011A＝11mA，故B错误；
C、当继电器线圈中的电流大于或等于20mA时，继电器的衔铁被吸下，此时电路中的电阻为：R总＝＝＝300Ω；此时气敏电阻的阻值为：R'＝R总﹣R0＝300Ω﹣50Ω＝250Ω，由图可知，此时的温度为50℃，即该装置可将温度控制在50℃以下，故C正确；
D、用超导体制作电热丝时，由于超导体的电阻为0，根据焦耳定律可知，超导体材料就不能产生热量，所以不能工作，故D错误。
故选：C。
2．如图甲所示的电路中，电源电压恒为6V，R1为定值电阻。在变阻器滑片P从最右端滑到最左端的过程中，电压表示数U与电流表示数I的变化关系如图乙中ab线段所示。则（　　）
A．R1的阻值是20Ω，R2的最大阻值是10Ω
B．R1的阻值是20Ω，R2的最大阻值是20Ω
C．R1的阻值是10Ω，R2的最大阻值是10Ω
D．R1的阻值是10Ω，R2的最大阻值是20Ω
【解答】解：由电路图可知，当滑片位于右端时，R1与R2的最大阻值串联，电压表测R2两端的电压，电流表测电路中电路中的电流，
此时电路中的总电阻最大，电路中的电流最小，
由图象可知，R2两端的电压U2＝4V，电路中的电流I＝0.2A，
由I＝可得，滑动变阻器的最大阻值：
R2＝＝＝20Ω，故AC错误；
因串联电路中总电压等于各分电压之和，
所以，R1两端的电压：
U1＝U﹣U2＝6V﹣4V＝2V，
则R1的阻值：
R1＝＝＝10Ω，故B错误，D正确。
故选：D。
3．标有“6V1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，则下列说法中正确的是（　　）

A．串联后，三只小灯泡都可以正常发光
B．串联后，每只小灯泡的电阻为 24Ω
C．串联后，每只小灯泡的实际功率为 0.8W
D．串联后，每只小灯泡的实际功率为 0.96W
【解答】解：（1）因为三只灯泡串联且规格相同，
所以它们的电流和电阻都相同，即这三只灯泡两端分得的电压都相同，
当三只灯泡串联接在12V的电源两端时，每只灯泡两端的电压都为U＝4V，小于其额定电压6V，故三只小灯泡都不能正常发光，故A错误；
（2）由图象可知，当U＝4V时，I＝0.2A，
由欧姆定律得，小灯泡的电阻：
R＝＝＝20Ω，
小灯泡的实际电功率：
P＝UI＝4V×0.2A＝0.8W，故BD错误，C正确。
故选：C。
4．图所示中的A、B分别为小灯泡和定值电阻的I﹣U图象，小灯泡和电阻并联后接在电源电压为8V的电路中，下列说法正确的是（　　）

A．电路中干路电流为1.0A B．灯泡的电功率为8W
C．电阻的阻值为20Ω D．电阻的电功率为4W
【解答】解：由定值电阻的I﹣U图象是正比例函数可知，B是R的I﹣U图象，A是L的I﹣U图象，
当小灯泡和电阻并联后接在电源电压为8V的电路中时，
因并联电路中各支路两端电压相等，
所以，UR＝UL＝U＝8V，
由图象可知，通过它们的电流分别为IR＝0.4A，IL＝0.5A，
因并联电路中干路电流等于各支路电流之和，
所以，电路中干路电流：
I＝IR+IL＝0.4A+0.5A＝0.9A，故A错误；
由I＝可得，电阻的阻值：
R＝＝＝20Ω，故C正确；
灯泡和电阻的电功率分别为：
PL＝ULIL＝8V×0.5A＝4W，
PR＝URIR＝8V×0.4A＝3.2W，故BD错误。
故选：C。
5．图所示的电路中，电源两端电压为6V并保持不变，滑动变阻器R标有“20Ω 1A”字样，小灯泡L标有“2V 1W”字样。当开关S闭合，在不损坏电路各元件的前提下（不考虑温度对灯泡电阻的影响），滑动变阻器的滑片P移动的过程中，下列说法中正确的是（　　）

A．电压表的示数变大，电流表的示数变小
B．滑动变阻器R的阻值变化范围为0Ω～20Ω
C．电流表的示数变化范围为0.25A～0.5A
D．电压表的示数变化范围为1V～6V
【解答】解：由图可知，该电路为串联电路，电压表测量灯泡两端的电压，电流表测量电路中的电流；
A、根据U＝IR可知，当灯泡两端的电压变大时，通过灯泡的电流也是变大的，故A错误；
B、由P＝UI可得，灯泡的额定电流：I额＝＝＝0.5A；由I＝可得，灯泡的电阻：RL＝＝＝4Ω；
因串联电路中各处的电流相等，所以，电路中的最大电路Imax＝0.5A；
滑动变阻器两端的最小电压：U滑min＝U﹣U额＝6V﹣2V＝4V，
则滑动变阻器接入电路中的最小电阻值：R滑min＝＝＝8Ω；
滑动变阻器接入电路的电阻越大，电路中的电流越小，根据U＝IR可知，电压表示数越小；则滑动变阻器的取值范围为8Ω～20Ω，故B错误；
C、滑动变阻器接入电路的电阻最大时，电路中的电流是最小的，则最小电流为：Imin＝＝＝0.25A，则电流表的示数变化范围为0.25A～0.5A，故C正确；
D、灯泡正常发光时，电压表的示数是最大，为2V；电路中的电流最小时，灯泡两端的电压是最小的，则最小电压为：Umin＝IminRL＝0.25A×4Ω＝1V，电压表的示数变化范围为1V～2V，故D错误。
故选：C。
6．如图所示，是小雨同学根据测量数据绘制的通过小灯泡电流I随它两端电压U变化的关系图象。根据图象信息可知下列说法中正确的是（　　）

A．小灯泡的电阻随电压的增大而减小
B．小灯泡两端电压为1V时，小灯泡消耗的实际功率为3W
C．若将两个同样规格的小灯泡并联在2V的电源两端，电源电压保持不变，电路中总电流为0.45A
D．若将两个同样规格的小灯泡串联在2V的电源两端，电源电压保持不变，两只灯泡消耗的总功率为0.6W
【解答】解：
A、由图知，灯泡的电阻随电压的增大而小，因灯丝的电阻随温度的升而增大，故A错误；
B、根据图象读出，当灯泡两端电压为1V时，通过的电流为0.3A，则灯泡的实际功率：PL＝ULIL＝1V×0.3A＝0.3W，故B错误；
C、两个同样规格的小灯泡并联时，通过的电流相等，由图象可知，当灯泡两端电压为2V时通过的电流为0.45A，
又因为并联电路中干路电流等于各支路电流，所以电路中总电流：I＝0.45A+0.45A＝0.9A，故C错误；
D、根据串联电路分压规律可知，相同规格等片串联时，两灯泡分得的电压相同，所以将两个同样规格的小灯泡串联在2V的电源两端，每个灯泡两端电压为1V，此时通过灯泡的电流为0.3A，
又因为串联电路处处电流相等，并且串联电路两端电压等于各部分电压之和，所以两只灯泡消耗的总功率：P＝UI＝2V×0.3A＝0.6W，故D正确。
故选：D。
7．如图甲是小灯泡L和电阻R的I﹣U图象。将小灯泡L和电阻R接入图乙所示的电路中，只闭合S1时，电流表的示数为0.5A。电源两端电压保持不变，下列说法中正确的是（　　）

A．只闭合S1时，小灯泡L的电阻为2Ω
B．只闭合S1时，小灯泡L的功率为8W
C．再闭合S2后，电路总功率的增加量为2.8W
D．再闭合S2后，1min 内电阻R产生的热量为48J
【解答】解：
AB.只闭合S1时，电路为灯泡L的简单电路，电流表测电路中的电流，
由图甲可知，此时灯泡两端的电压UL＝4V，
由I＝可得，小灯泡L的电阻RL＝＝＝8Ω，故A错误；
小灯泡L的功率PL＝ULIL＝4V×0.5A＝2W，故B错误；
CD.再闭合S2后，灯泡L与电阻R并联，电流表测干路电流，
因并联电路中各支路独立工作、互不影响，
所以，通过小灯泡L的电流不变，
因并联电路中各支路两端的电压相等，
所以，电阻R两端的电压UR＝UL＝4V，
由图甲可知，通过电阻R的电流IR＝0.2A，
则电路总功率的增加量△P＝PR＝URIR＝4V×0.2A＝0.8W，故C错误；
1min内电阻R产生的热量QR＝WR＝PRt＝0.8W×60s＝48J，故D正确。
故选：D。
8．现利用图甲所示电路探究电流和电阻的关系，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，按实验要求测得通过各定值电阻的电流，描绘出图乙所示的图像。则下列判断正确的是（　　）

A．实验中电压表示数保持2V不变
B．当R的阻值是10Ω时，通过R的电流为0.2A
C．滑动变阻器连入电路中的阻值变化范围为0～25Ω
D．将R从5Ω换成10Ω后，应将滑片P向右移
【解答】解：A、探究电流和电阻的关系时，需保持定值电阻两端电压不变；
根据图乙可知，当电阻为5Ω时，电路中的电流为0.5A；
由I＝可得，电压表的示数：U＝IR＝0.5A×5Ω＝2.5V，故A错误；
B、根据图乙可知，当R＝10Ω时，通过的电流为0.25A，故B错误；
C、当R＝5Ω时，电路电流为0.5A；因为串联电路两端电压等于各部分电压之和，所以滑动变阻器两端电压：U滑＝U﹣UV＝3V﹣2.5V＝0.5V，
根据图乙可知，当R＝25Ω时，电路电流为0.1A，滑动变阻器两端电压仍为0.5V，
由I＝可得，R滑min＝＝＝1Ω；R滑max＝＝＝5Ω；
所以滑动变阻器连入电路的阻值范围1Ω～5Ω；故C错误；
D、由于串联电路起分压作用，电阻越大，分得的电压越大，所以将R从5Ω换成10Ω后，电阻分得的电压会变大，为了保证定值电阻R两端电压不变，需减小定值电阻两端电压，增大滑动变阻器两端电压，即增大滑动变阻器接入电路的电阻，故将滑片向右移动，故D正确。
故选：D。
9．如图所示电路，电源两端电压不变，R1、R2和R3为三个定值电阻。R1的阻值为10Ω。当开关S1闭合、开关S接1时，电流表的示数为0.9A。当开关S1闭合、开关S接2时，电流表的示数为0.6A，电阻R1两端的电压为U1。当开关S1断开、开关S接2时，电流表的示数为0.15A，电阻R1两端的电压为U1′。下列判断正确的是（　　）

A．U1：U1′＝4：3 B．R2的阻值为5Ω
C．R3的阻值为30Ω D．电源两端电压为9V
【解答】解：
BD、当开关S1闭合、开关S接1时，电阻R1、R2并联，电流表测的是R1和R2的总电流，I＝I1+I2＝0.9A，
开关S1闭合、开关S接2时，电路为R1的简单电路，电流表测量R1的电流，即I1＝0.6A，
所以通过R2的电流I2＝I﹣I1＝0.9A﹣0.6A＝0.3A，
根据欧姆定律可知：电源电压U＝I1R1＝0.6A×10Ω＝6V，
所以R2＝＝＝20Ω；故B错误，D错误。
AC、当开关S1闭合、开关S接2时，电路为R1的简单电路，此时电阻R1两端的电压为U1＝6V，
当开关S1断开、开关S接2时，电阻R1和R3串联，R1+R3＝＝＝40Ω，所以R3＝30Ω，
此时电阻R1两端的电压为U1′＝I'R1＝0.15A×10Ω＝1.5V，所以U1：U1'＝6V：1.5V＝4：1；故A错误，C正确。
故选：C。
10．张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理做出了图所示的图象，根据图象，下列说法中正确的是（　　）

A．导体甲的电阻大于导体乙的电阻
B．在导体乙的两端加1V的电压时，通过导体乙的电流为0.1A
C．将导体甲、乙并联接到电压为3V的电源上时，电路中的总电流为0.6A
D．将导体甲、乙串联接到电压为3V的电源上时，电路中的总电流为0.3A
【解答】解：
A．由图象可知，当U甲＝U乙时，I甲＞I乙，由I＝的变形式R＝可知，R甲＜R乙，故A错误；
B．根据图象可知，当乙导体两端电压为1V时，通过乙的电流为0.1A，故B正确；
C．将甲、乙两导体并联后接到电压为3V的电源上时，由并联电路中各支路两端的电压相等可知，U甲′＝U乙′＝3V，
由图象可知，通过两导体的电流I甲′＞0.5A，I乙′＞0.3A，由并联电路中干路电流等于各支路电流之和可知，干路中的电流I＞I甲′+I乙′＝0.5A+0.3A＝0.8A，故C错误；
D．由于串联电路两端电压等于各部分电压之和，并且串联电路中各处电流相等，
所以根据图象可知，当电路电流为0.2A时，U甲″＝1V，U乙″＝2V，并且U甲″+U乙″＝1V+2V＝3V，符合串联电路两端电压为3V，但此时电路电流为0.2A，故D错误。
故选：B。
11．煤气炉一旦因故熄火而又没有被及时发现，将是十分危险的。某科技小组同学设计了煤气炉熄火报警装置，他们将光敏电阻R、阻值为9Ω的定值电阻R0和电流表串联接在电压为9V的电源上，电压表并联接在定值电阻R0两端，电路如图甲所示。该装置可以对煤气炉进行监视和报警。使用时，光敏电阻对准火焰，报警器不报警；火焰熄灭时报警器报警。光敏电阻的阻值随光照射的强弱而改变。“光强”是表示光的强弱程度的物理量，照射光越强，光强越大。光强符号用E表示，国际单位为坎德拉（cd）。光敏电阻的阻值R与光强E的变化关系图象如图乙所示。则下列说法正确的是（　　）
A．由图象可得出光敏电阻阻值随光强的增大而增大
B．光强增大，电压表示数减小
C．若火焰熄灭，则电流表示数为1A
D．若光强由1cd增加到3cd，此电路的总电功率由3W增加到5.4W
【解答】解：由电路图可知，R与R0串联，电压表测R0两端的电压，电流表测电路中的电流。
（1）由图象可知，光敏电阻R的阻值随光强的增大而减小，故A错误；
当光强增大时，R的阻值减小，电路的总电阻减小，
由I＝可知，电路中的电流增大，R0两端的电压增大，即电压表的示数增大，故B错误；
（2）若电路中只有R0，则电流表的示数I＝＝＝1A；
因火焰熄灭时，照射的光最弱，光强最小，
由图象可知，光敏电阻的阻值最大，
则电流表的示数应最小，小于1A，故C错误；
（3）由图乙可知，光强为1cd时光敏电阻的阻值R1＝18Ω，光强为3cd时光敏电阻的阻值R2＝6Ω，
则两种情况下电路的总功率分别为：
P1＝＝＝3W，P2＝＝＝5.4W，
所以，光强由1cd增加到3cd，此电路的总电功率由3W增加到5.4W，故D正确。
故选：D。
12．如图甲，两只小灯泡L1和L2并联在电压恒为1.5V的电源两端，它们的电流随电压变化的曲线如图乙所示。闭合开关S，电路稳定工作时，下列选项中正确的是（　　）
A．通过小灯泡L1的电流为0.2A
B．小灯泡L2灯丝电阻值为10Ω
C．电路的总电阻约为3.3Ω
D．电路消耗的总功率为0.5W
【解答】解：
A、由电路图可知，两个灯泡并联在电路中，当电源电压为1.5V时，由图乙可知，通过L2的电流为0.2A，通过L1的电流为0.25A，故A错误；
B、由欧姆定律可知，小灯泡L2灯丝电阻值为R2＝＝＝7.5Ω，故B错误；
C、根据并联电路的电流规律可知，干路中的总电流为：I＝I1+I2＝0.2A+0.25A＝0.45A，电路的总电阻为：R＝＝≈3.3Ω，故C正确；
D、电路消耗的总功率为P＝UI＝1.5V×0.45A＝0.675W，故D错误。
故选：C。
13．图中所示电路，电源电压不变，R1、R2和R3均为定值电阻，R2＝2R3。先闭合开关S、S1，断开开关S2，此时电压表的示数为6V，R1消耗的电功率为1.8W；然后闭合开关S、S2，断开开关S1，发现电压表的示数变化了2V。下列说法正确的是（　　）

A．R1的阻值为10Ω
B．R2的阻值为20Ω
C．电源电压为10V
D．闭合开关S、S2，断开开关S1时，R3消耗的电功率为3.2W
【解答】解：闭合开关S、S1，断开开关S2时，等效电路图如图1所示；
闭合开关S、S2，断开开关S1时，等效电路图如图2所示：

因串联电路中电阻越大分得的电压越大，且R2＝2R3，
所以，U2＞U3，
由电压表的示数变化了2V可知，U3＝6V﹣2V＝4V，
则＝＝×＝×＝，
解得：＝，
因电源的电压不变，
所以，＝＝＝，
解得：R1＝2R3，则R1＝R2＝2R3，
图1中，＝＝＝1，
因串联电路中总电压等于各分电压之和，
所以，电源的电压U＝U1+U2＝2U2＝2×6V＝12V，故C错误；
由P＝UI＝可得：R1＝＝＝＝20Ω，
则R2＝20Ω，R3＝10Ω，故A错误、B正确；
图2中，电路中的电流I2＝＝＝＝0.4A，
R3消耗的电功率P3＝I22R3＝（0.4A）2×10Ω＝1.6W，故D错误。
故选：B。
14．某同学连接了如图所示的电路，已知每节干电池的电压为1.5V，小灯泡L的额定电压为2.5V。该同学进行多次测量，得到的数据如下表所示。依据已知和表格中的数据，下列说法正确的是（　　）
U/V
0.9
1.3
1.7
2.1
2.5
I/A
0.18
0.22
0.24
0.26
0.28

A．当小灯泡两端电压为0.9V时，小灯泡的电阻为20Ω
B．当小灯泡两端电压从0.9V变为1.3V过程中，小灯泡电阻阻值不变
C．小灯泡正常发光时，通过它的电流为0.3A
D．小灯泡的额定功率为0.7W
【解答】解：
A、由表格可知：当小灯泡两端电压为0.9V时电流为I1＝0.18A，由I＝可得灯泡的电阻为RL1＝＝＝5Ω；故A错误；
B、由表格可知：当小灯泡两端电压为1.3V时电流为I2＝0.22A，由I＝可得灯泡的电阻为RL2＝＝≈5.9Ω≠RL1；所以当小灯泡两端电压从0.9V变为1.3V过程中，小灯泡电阻阻值改变了，故B错误；
C、已知灯泡L的额定电压为2.5V，则灯泡两端的电压为2.5V时正常发光，由表格可知当U＝2.5V时，电流为I＝0.28A；故C错误；
D、灯泡的额定功率P额＝U额I额＝2.5V×0.28A＝0.7W；故D正确。
故选：D。
15．如图所示，把标有“6V 3W”的小灯泡L与最大阻值为100Ω的滑动变阻器R连接在总电压恒为18V的电路中，灯丝电阻不随温度变化。电流表和电压表选择的量程分别为“0～0.6A”和“0～15V”。闭合开关S，在保证电路安全的情况下，移动滑动变阻器的滑片P，则下列说法中正确的是（　　）

A．向右移动滑片P，电流表和电压表示数均变小
B．向右移动滑片P，小灯泡变暗，电路的总功率变大
C．滑动变阻器接入电路中的阻值变化范围为18Ω～60Ω
D．小灯泡电功率的变化范围是0.75W～3W
【解答】解：由图L与RH串联，电流表测电路中电流，电压表测RH两端电压。
A、由图，向右移动滑片P，RH连入阻值变大，总电阻变大，总电压恒定，根据I＝可知电路中电流变小，即电流表变小；根据串联电路的分压原理可知RH两端电压变大，即电压表示数变大，故A错误；
B、向右移动滑片P，电路中电流变小，由P＝I2R可知灯泡实际功率变小，灯泡变暗；根据P＝UI可知电路消耗的总功率变小，故B错误；
CD、根据P＝可知，“6V 3W”灯丝电阻：RL＝＝＝12Ω，
灯正常发光时的电流：I＝＝＝0.5A，
由题知电路中的最大电流应为0.5A，
即：I＝＝＝0.5A，
此时滑动变阻器连入电路的最小电阻：R最小＝24Ω；此时灯泡正常发光，灯泡功率为3W；
为保护电压表，滑动变阻器两端的最大电压为15V，此时滑动变阻器连入的电阻最大，
由串联电路的电压特点：U＝UL′+URH，
灯泡两端的最小电压：UL′＝U﹣URH＝18V﹣15V＝3V，
此时电路中的电流最小：I′＝＝＝0.25A，
I′＝，即：＝0.25A，所以滑动变阻器连入的最大电阻：R′＝60Ω；
灯泡功率为P小＝I′2RL＝（0.25A）2×12Ω＝0.75W；
由以上可知滑动变阻器允许调节的范围为24Ω～60Ω；灯泡电功率变化范围是3W～0.75W．故C错误，D正确。
故选：D。
16．小文同学在探究“电流与电压关系”实验中，分别测量了定值电阻R和小灯泡L在不同电压下的电流值，并根据数据绘制了I﹣U图像，如图所示。下列说法中正确的是（　　）

A．①是小灯泡的I﹣U图像，②是定值电阻的I﹣U图像
B．当通过定值电阻R的电流为0.2A时，它消耗的电功率为0.4W
C．把定值电阻R和小灯泡L串联后接在电源电压恒为9V的电路中，电路中的电流是0.4A
D．当定值电阻R和小灯泡L并联在电压为4V电路中，电路中总电流为1A
【解答】解：A、R为定值电阻，由I＝，故电流与电压成正比，电流随电压的变化关系为过原点的直线；而灯的电阻随温度的变化而变化，故电流随电压的变化关系为曲线，①是定值电阻的I﹣U图像，②是小灯泡的I﹣U图像，A错误；
B、由图知，当通过定值电阻R的电流为0.2A，对应的电压大小为2V，它消耗的电功率为：
P＝UI＝2V×0.2A＝0.4W，B正确；
C、两电阻串联，电路各处的电流相等，由图知，当电路的电流为0.5A时，灯的电压为4V，R的电压为5V，由串联电路电压的规律，电路的电压为4V+5V＝9V，故把定值电阻R和小灯泡L串联后接在电源电压恒为9V的电路中，电路中的电流是0.5A，C错误；
D、当定值电阻R和小灯泡L并联在电压为4V电路中，由并联电路电压的规律，R和灯的电压都为4V，由图知，R和灯的电流分别为0.4A和0.5A，由并联电路电流的规律，电路中总电流为：
I＝I1+I2＝0.4A+0.5A＝0.9A，D错误。
故选：B。
二．多选题（共14小题）
17．如图所示，甲中小灯泡的额定电压为6V。R2的滑片P2移至最左端，闭合开关S，先将R1的滑片P1由最右端移至最左端，这一过程中电流表与电压表示数的变化图象如图乙所示，然后保持滑片P1位置不动，将滑片P2向右移动，直至小灯泡正常发光，这一过程中电压表示数与R2连入阻值的关系图象如图丙所示。下列判断正确的是（　　）

A．电源电压是12V
B．R1的阻值为30Ω
C．图丙中a点对应的阻值为2Ω
D．小灯泡的额定功率是3W
【解答】解：A、R1的滑片P1在最右端时，电压表测量电源电压，据此可知电源电压为12V，故A正确；
B、图甲中：R2的滑片P2移至最左端，R1的滑片P1在最右端时，R1、R2、L串联，电路中电流I＝0.3A，
根据串联电路的总电压等于各用电器两端的电压之和可得：
R1两端的电压U1＝U﹣U2L＝12V﹣9V＝3V，
则根据I＝可得：R1＝＝＝10Ω；故B错误；
C、图丙中：根据串联电路的总电压等于各用电器两端的电压之和可得：
R1两端的电压U1最大＝U﹣U最小＝12V﹣7V＝5V，
则电路中电流I最大＝＝＝0.5A，
根据图丙可知：电压表的最小示数为7V，由于此时电压表测量的是R1滑片左边的电阻和灯泡的电压之和，即：UL+U2小＝U最小＝7V，
由于灯泡正常发光则UL＝U额＝6V，根据串联电路的总电压等于各用电器两端的电压之和可知：
R2两端电压U2小＝U最小﹣UL＝7V﹣6V＝1V，
根据I＝可得：Ra＝＝＝2Ω；故C正确；
D、图丙中a点是灯泡正常发光时R2连入电路的电阻值，此时电路中的电流I最大＝0.5A，
已知小灯泡的额定电压为UL＝6V，小灯泡的额定功率P＝ULI最大＝6V×0.5A＝3W，故D正确。
故选：ACD。
18．在图中，图象A、B反映的是小灯泡L和定值电阻R通过它们的电流与其两端电压的关系，其中小灯泡的额定电压是2.5V。由此图象可知（　　）

A．图象A是定值电阻R的I﹣U图象
B．小灯泡的额定功率是0.75W
C．将小灯泡L和电阻R串联接在电源两端，小灯泡L正常发光时，电源电压是5.5V
D．将小灯泡L和电阻R串联在电路中，小灯泡正常工作1min，电阻R产生热量54J
【解答】解：A、定值电阻的阻值是不变的，而灯泡的电阻会随温度升高而增大，由欧姆定律知，电阻一定时，通过导体的电流与电压成正比。
由图象知，图象B是正比例图象，所以这是定值电阻R的电流与其两端电压关系的图象，A是灯泡的电流与其两端电压的关系图象，故A错误；
B、由题知，灯泡的额定电压是2.5V，由图象知，当灯灯泡两端电压为2.5V时，通过它的电流为0.3A，所以灯泡的额定功率：
P＝U额I＝2.5V×0.3A＝0.75W，故B正确；
C、串联电路中电流处处相等，当灯泡L与定值电阻R串联且灯泡正常发光时，IL＝IR＝0.3A，由图象知，此时R两端电压为UR＝3V，
串联电路中电源电压等于各部分电路两端电压之和，所以电源电压U＝U额+UR＝2.5V+3V＝5.5V，故C正确；
D、小灯泡正常工作1min，电阻R产生热量：
QR＝WR＝URIRt＝3V×0.3A×60s＝54J，故D正确。
故选：BCD。
19．某同学连接了如图所示电路，其中电源电压恒为12V，RA是滑动变阻器，RB是电阻箱。按照如下步骤测量额定电流为0.5A的小灯泡的额定功率：
①闭合S、S1，断开S2，移动滑动变阻器RA的滑片使电流表的示数I＝0.5A；
②断开S1，闭合S、S2，保持滑动变阻器RA的滑片位置不变，调节电阻箱阻值，使电流表的示数仍为0.5A，记录RB的阻值RB＝12Ω。
下列有关该实验的说法正确的是（　　）

A．小灯泡正常发光时的电阻值为12Ω
B．小灯泡的额定功率为6W
C．小灯泡的额定功率为3W
D．第①步中小灯泡正常发光时，滑动变阻器RA接入阻值为10Ω
【解答】解：
A、闭合S、S1，断开S2，此时RA与灯泡串联，移动滑动变阻器RA的滑片使电流表的示数为0.5A，小灯泡正常发光；
断开S1，闭合S、S2，此时RA与RB串联，保持滑动变阻器RA的滑片位置不动，调节滑动变阻器RB的滑片，使电流表的示数为0.5A；
故此时RB连入电路的阻值与灯泡电阻相等；即：小灯泡正常发光时的电阻值RL＝RB＝12Ω，故A正确；
BC、小灯泡的额定功率P额＝I额2RL＝（0.5A）2×12Ω＝3W，故B错误，C正确；
D、闭合S、S1，断开S2时，RA与灯泡串联，由欧姆定律可得：UL＝I额RL＝0.5A×12Ω＝6V，
根据串联电路的 总电压等于各分电阻两端的电压之和可得：
UA＝U﹣UL＝12V﹣6V＝6V，则：RA＝＝＝12Ω，故D错误。
故选：AC。
20．如图所示是小宁同学测量未知电阻Rx的实验电路，电源两端电压为U不变，其中R0为阻值已知的定值电阻。当开关S1、S2闭合，开关S3断开时，电压表示数为U1；当开关S1、S3闭合，开关S2断开时，电压表示数为U2。则下列四个表达式中正确的是（　　）

A．U1＝U2 B．U2＝U
C．Rx＝R0 D．Rx＝R0
【解答】解：
AB、由电路图可知，当开关S1、S3闭合，开关S2断开时，R0与Rx串联，电压表测电源两端的电压，即U2＝U，故B正确，A错误；
CD、当开关S1、S2闭合，开关S3断开时，R0与Rx串联，电压表测Rx两端的电压，即Ux＝U1，
因串联电路中总电压等于各分电压之和，
所以，R0两端的电压：
U0＝U﹣Ux＝U2﹣U1，
因串联电路中各处的电流相等，
所以，电路中的电流：
I＝＝，即＝，
解得：Rx＝，故C正确，D错误。
故选：BC。
21．如图所示，灯L1上标有“6V 3.6W”，L2灯上的标识中部分文字模糊，只能看清“6V”。只闭合开关S3时，灯L1的功率为1.6W；只闭合开关S1和S2时，灯L1和L2都正常发光。不考虑灯丝随电阻随温度的变化，下列说法中正确的是（　　）

A．只闭合S3时，L1和L2两灯串联
B．L1和L2两灯的灯丝阻值之比是2：1
C．只闭合S3时与只闭合S1和S2时，电路消耗的总功率之比是2：9
D．只闭合S3时与只闭合S1和S2时，通过L1灯的电流之比是4：9
【解答】解：
A.只闭合S3时，电流从电源的正极出发依次经L1、S3、L2回到电源的负极，两灯泡串联连接即为串联，故A正确；
B.只闭合开关S1和S2时，两灯泡并联，由并联电路中各支路两端的电压相等且L1和L2都正常发光，所以电源的电压U＝U1＝U2＝6V，
由P＝UI＝可得，灯L1的电阻R1＝＝＝10Ω，
因串联电路中各处的电流相等，所以由P＝UI＝I2R可得，只闭合开关S3时电路中的电流I＝＝＝0.4A，
由I＝可得，电路的总电阻R总＝＝＝15Ω，
因串联电路中总电阻等于各分电阻之和，所以灯L2的电阻R2＝R总﹣R1＝15Ω﹣10Ω＝5Ω，
则L1和L2两灯的灯丝阻值之比R1：R2＝10Ω：5Ω＝2：1，故B正确；
C.只闭合S3时电路的总功率P总＝UI＝6V×0.4A＝2.4W，
只闭合S1和S2时电路的总功率P总′＝P1+P2＝P1+＝3.6W+＝10.8W，
则P总：P总′＝2.4W：10.8W＝2：9，故C正确；
D.只闭合S3时通过L1灯的电流I＝0.4A，只闭合S1和S2时通过L1灯的电流I1＝＝＝0.6A，
则I：I1′＝0.4A：0.6A＝2：3，故D错误。
故选：ABC。
22．如图是甲、乙两只灯泡的电流随其两端电压变化的图像，若两只灯泡的额定电压均为6V，下列说法中正确的是（　　）

A．甲灯的额定功率大于乙灯的额定功率
B．两灯并联接在6V的电路中，干路电流为1.5A
C．两灯串联接在电路中，甲灯比乙灯亮
D．两灯串联时，为了保障电路安全，它们两端的最大电压不能超过8V
【解答】解：A、由图像可知，甲乙两只灯泡在额定电压6V工作时的电流分别为1.0A、0.5A，则额大功率分别为：
P甲＝UI甲＝6V×1.0A＝6W，P乙＝UI乙＝6V×0.5A＝3W，即P甲＞P乙，故A正确；
B、两灯并联接在6V的电路中，正常发光，干路电流I＝I甲+I乙＝1.0A+0.5A＝1.5A，故B正确；
C、两灯串联，电流相同，由图像可知，乙灯两端电压高于甲灯两端电压，由P＝UI可知，乙实际功率大于甲实际功率，乙灯比甲灯亮，故C错误；
D、两灯串联时，电路中的最大电流为0.5A，由图像可知，甲两端电压为2V，乙两端电压为6V，则它们两端的最大电压U′＝2V+6V＝8V，故D正确。
故选：ABD。
23．如图甲所示，电源两端的电压不变，R1为定值电阻，闭合开关S，记录了滑动变阻器的滑片P在不同位置时电流表和电压表的示数，然后作出U﹣I图象，如图乙所示。其中滑片P置于最右端时，电路中的电流为0.2A。关于这个实验，下列说法中正确的是（　　）

A．当电压表示数为3V时，通过滑动变阻器的电流是0.3A
B．当电压表示数是2V时，滑动变阻器的电功率为0.8 W
C．定值电阻R1的阻值为10Ω
D．电源电压为4V
【解答】解：由电路图知，R1与滑动变阻器R2串联，电流表测电路中电流，电压表测R2两端电压，
A、根据图象乙可知，当电压表示数为3V时，通过滑动变阻器的电流为0.3A，故A正确；
B、根据图象乙可知，当电压表示数为2V时，通过滑动变阻器的电流为0.4A，滑动变阻器的电功率：P＝UI＝2V×0.4A＝0.8W，故B正确；
CD、当滑动变阻器接入电路中的电阻为0时，电路中的电流最大，由图乙可知I最大＝0.6A，
由I＝可得，电源电压U＝I最大R1，即U＝0.6A×R1﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，
由图2可知，I最小＝0.2A，Up＝4V，
根据串联电路电压特点和欧姆定律可知：电源电压U＝I最小R1+Up，即U＝0.2A×R1+4V﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②
联立①②可得，R1＝10Ω，U＝6V，故CD正确。
故选：ABCD。
24．如图甲所示，某同学把额定电压为2.5V的小灯泡L和滑动变阻器串联接入恒定电压为3V的电源上，通过L的电流I与L两端电压U的关系如图乙所示，下列说法正确的是（　　）
A．当电压表示数为2.5V时，小灯泡L正常发光
B．当小灯泡L两端电压为1.1V时，小灯泡L的电阻为2Ω
C．由图乙可知，当小灯泡L两端电压增大时，小灯泡L的电阻阻值保持不变
D．当电路中电流为0.32A时，滑动变阻器消耗的电功率为0.224W
【解答】解：由电路图可知，灯泡L与滑动变阻器串联，电压表测L两端的电压，电流表测电路中的电流。
A.灯泡正常发光时的电压和额定电压相等，所以电压表的示数为2.5V时灯泡正常发光，故A正确；
B.当小灯泡L两端电压为1.1V时，由图像可知通过灯泡的电流为0.21A，
由I＝可得，小灯泡L的电阻RL＝＝≈5.2Ω，故B错误；
C.由图乙可知，通过L的电流I与L两端电压U的关系为一次函数，则小灯泡L的电阻阻值保持不变，故C正确；
D.当电路中电流为0.32A时，由图像可知灯泡两端的电压UL′＝2.3V，
因串联电路中总电压等于各分电压之和，所以滑动变阻器两端电压U滑＝U﹣UL′＝3V﹣2.3V＝0.7V，
则滑动变阻器消耗的电功率P滑＝U滑I＝0.7V×0.32A＝0.224W，故D正确。
故选：ACD。
25．如图甲所示的电路中，电源电压为6V且保持不变，闭合开关S，滑片P从A端移动到B端的过程中，电流表示数I与电压表示数U的关系图象如图乙所示，下列判断中正确的是（　　）
A．R1两端电压的最小值为1V
B．电路总功率最大时，电路中的电流为0.1A
C．R2的最大阻值为60Ω
D．电路总功率最小时，R2的电功率为0.5W
【解答】解：由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流。
A、当滑片位于B端时接入电路中的电阻最大，电路的总电阻最大，电路中的电流最小，
由图乙可知，电路中的最小电流I小＝0.1A，电压表的示数U2＝5V，
根据串联电路分压原理可知此时滑动变阻器的电压最大，
此时R1两端电压U1＝U﹣U2＝6V﹣5V＝1V，故A正确；
B、根据P总＝UI可知：电路中的电流最大时，电路的总功率最大，
根据乙图可以得出电路的最大电流是0.6A，故B错误；
C、由I＝可得，滑动变阻器的最大阻值：
R2＝＝＝50Ω，故C错误；
D、根据P总＝UI可知：电路中的电流最小时，电路的总功率最小，
I小＝0.1A，此时电压表示数U2＝5V，
所以此时R2的电功率P'＝U2I小＝5V×0.1A＝0.5W，故D正确。
故选：AD。
26．如图甲所示的电路，电源两端电压保持不变，电阻R1是滑动变阻器，R2是定值电阻。闭合开关S，调节滑动变阻器的滑片P，根据电流表和电压表的示数，绘制的图像如图乙所示。下列判断错误的是（　　）

A．电源两端电压为5V
B．定值电阻R2的阻值为20Ω
C．电路消耗的最大电功率为3.6W
D．滑动变阻器R1接入电路的最大阻值为50Ω
【解答】解：
由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。
ABD、当滑片位于最左端时，变阻器接入电路中的电阻为零，此时电路中的电流最大，由乙图可知，I大＝0.6A，
由I＝可得，电源的电压：U＝I大R2＝0.6A×R2﹣﹣﹣﹣﹣﹣①
当滑片位于最右端时，变阻器接入电路中的电阻最大，此时电路中的电流最小，电压表的示数最大，
由乙图可知，U1＝5V，I小＝0.1A，
则变阻器R1接入电路的最大阻值：R1＝＝＝50Ω，故D正确；
因串联电路中总电压等于各分电压之和，
所以，电源的电压U＝I小R2+U1＝0.1A×R2+5V﹣﹣﹣﹣﹣﹣②
由①②可得：R2＝10Ω，U＝6V，故AB错误；
C、电路消耗的最大电功率：P＝UI大＝6V×0.6A＝3.6W，故C正确。
故选：AB。
27．科技小组同学测得通过某一小灯泡的电流I和其两端电压U的数值，并绘制成如图所示的图象，下列说法中正确的是（　　）

A．小灯泡的电阻随电压的增大而减小
B．小灯泡两端电压为6V时，其电阻为12Ω
C．若将两个这种规格的小灯泡并联接在电压为6V的电源上，则干路的电流为1A
D．若将六个这种规格的小灯泡串联接在电压为6V的电源上，则通过灯泡的电流为1.2A
【解答】解：
A．由图象可知，灯泡两端的电压依次为1V、2V时，通过灯泡的电流依次0.2A、0.3A，
由I＝的变形式R＝可得，灯泡的电阻依次为5Ω、6.7Ω，则小灯泡的电阻随电压的增大而增大，故A错误；
B．由图象可知，灯泡两端的电压为6V时，通过灯泡的电流为0.5A，此时灯泡的电阻R＝＝＝12Ω，故B正确；
C．若将两个这种规格的小灯泡并联接在电压为6V的电源上，它们两端的电压均为6V，由图象可知通过的电流均为0.5A，
由并联电路中干路电流等于各支路电流之和可知，干路电流为1A，故C正确；
D．若将六个这种规格的小灯泡串联接在电压为6V的电源上，
由串联电路的分压特点可知，六个灯泡两端的电压相等，均为1V，
由图象可知，通过每个灯泡的电流为0.2A，故D错误。
故选：BC。
28．如图所示的电路中，电源两端的电压U保持不变。小灯泡L标有“6V 3W”字样，且灯丝电阻不变。当三个开关都闭合时，小灯泡正常发光，电流表示数为0.6A；当只闭合开关S，滑动变阻器的滑片置于某点时，电路消耗的总电功率为1.5W，此时小灯泡L消耗功率为PL．下列判断正确的是（　　）

A．U＝12V B．RL＝12Ω C．PL＝0.75W D．RL＝5R
【解答】解：（1）当三个开关都闭合时，灯泡L与电阻R并联，电流表测干路电流，
因并联电路中各支路两端的电压相等，且额定电压下灯泡正常发光，
所以，电源的电压U＝UL额＝6V，故A错误；
由P＝UI可得，通过灯泡的电流：
IL＝＝＝0.5A，
因并联电路中干路电流等于各支路电流之和，
所以，通过R的电流：
IR＝I﹣IL＝0.6A﹣0.5A＝0.1A，
由I＝可得，灯泡和R的电阻分别为：
RL＝＝＝12Ω，R＝＝＝60Ω，
则有：R＝5RL，故B正确，D错误；
（2）当只闭合开关S，滑动变阻器和灯泡串联，则此时电路中的电流：
I′＝＝＝0.25A，
此时小灯泡L消耗功率：
PL＝I′2RL＝（0.25A）2×12Ω＝0.75W，故C正确。
故选：BC。
29．如图所示电路，电源电压为4.5V并保持不变，电流表A的量程为“0～0.6A”，电压表V的量程为“0～3V”，灯泡上标有“2.5V 1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20Ω 1A”。闭合开关，在保证电路安全的情况下，移动滑片P的过程中，下列判断正确的是（　　）

A．电流表的示数最大值为0.5A
B．滑动变阻器接入电路的最小阻值为4Ω
C．灯泡两端的最大电压为2.5V
D．电路消耗的最大总功率为1.25W
【解答】解：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流。
当灯泡正常发光时，灯泡两端电压最大，即2.5V，故C正确；
根据P＝UI可得，灯的额定电流：IL额＝＝＝0.5A，
因串联电路中各处的电流相等，且电流表的量程为0～0.6A，滑动变阻器允许的最大电流为1A，
所以，电路中的最大电流（即电流表的最大示数）为Imax＝IL额＝0.5A，故A正确；
由I＝可得，灯泡的电阻：RL＝＝＝5Ω，
电流最大时，电路中的总电阻：R＝＝＝9Ω，
因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的最小阻值：R滑＝R﹣RL＝9Ω﹣5Ω＝4Ω，故B正确；
该电路的最大功率：Pmax＝UImax＝4.5V×0.5A＝2.25W，故D错误。
故选：ABC。
30．小阳想测量一只小灯泡RL在不同电压下的电功率，他发现这只小灯泡的额定电流为0.25A，但额定电压已模糊不清，于是他利用一台电压可调的电源、一个阻值为10Ω的定值电阻R0和电流表等元件组成如图所示的电路进行测量。实验中，当电源电压调至4.5V时，电流表示数恰为0.25A．根据以上实验信息，请你判断下列说法中正确的是（　　）

A．小灯泡的额定电压为4.5V
B．小灯泡的额定功率为0.5W
C．当电源电压调到4V时，小灯泡的实际电压小于1.5V
D．当电源电压调到4V时，小灯泡的实际功率小于0.5W
【解答】解：由实物图可知，灯泡RL与定值电阻R0串联，电流表测电路中的电流。
A、当电源电压调至4.5V时，电流表示数恰为0.25A，
由于灯泡的额定电流为0.25A，所以，电路中的电流I＝I额，则灯泡正常发光，
由I＝可得，定值电阻两端的电压：
U0＝IR0＝0.25A×10Ω＝2.5V，
因串联电路中总电压等于各分电压之和，且灯泡正常发光，
所以，小灯泡的额定电压：
U额＝UL＝U﹣U0＝4.5V﹣2.5V＝2V，故A错误；
则小灯泡的额定功率：
P额＝U额I额＝2V×0.25A＝0.5W，故B正确；
B、当电源电压调到4V时，若小灯泡的实际电压小于1.5V，则：
根据串联电路中总电压等于各分电阻两端的电压之和可知：
电阻R0两端的电压U0实＝U﹣UL实＞4V﹣1.5V＝2.5V，
则电路中的电流I＝＞＝0.25A，
由于该电流大于灯泡的额定电流0.25A，所以假设不成立，即小灯泡的实际电压不可能小于1.5V，故C错误；
D、当电源电压由4.5V降低为4V时，由于灯泡的电阻基本不变（或变化不大），由串联电路的分压特点可知，灯泡和电阻R0的电压都会减小，即此时灯泡的电压小于其额定电压2V，所以其实际功率小于额定功率0.5W，故D正确。
故选：BD。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布
日期：2021/11/24 11:42:42；用户：科学账号；邮箱：yjpxxx15@xyh.com；学号：30479247
