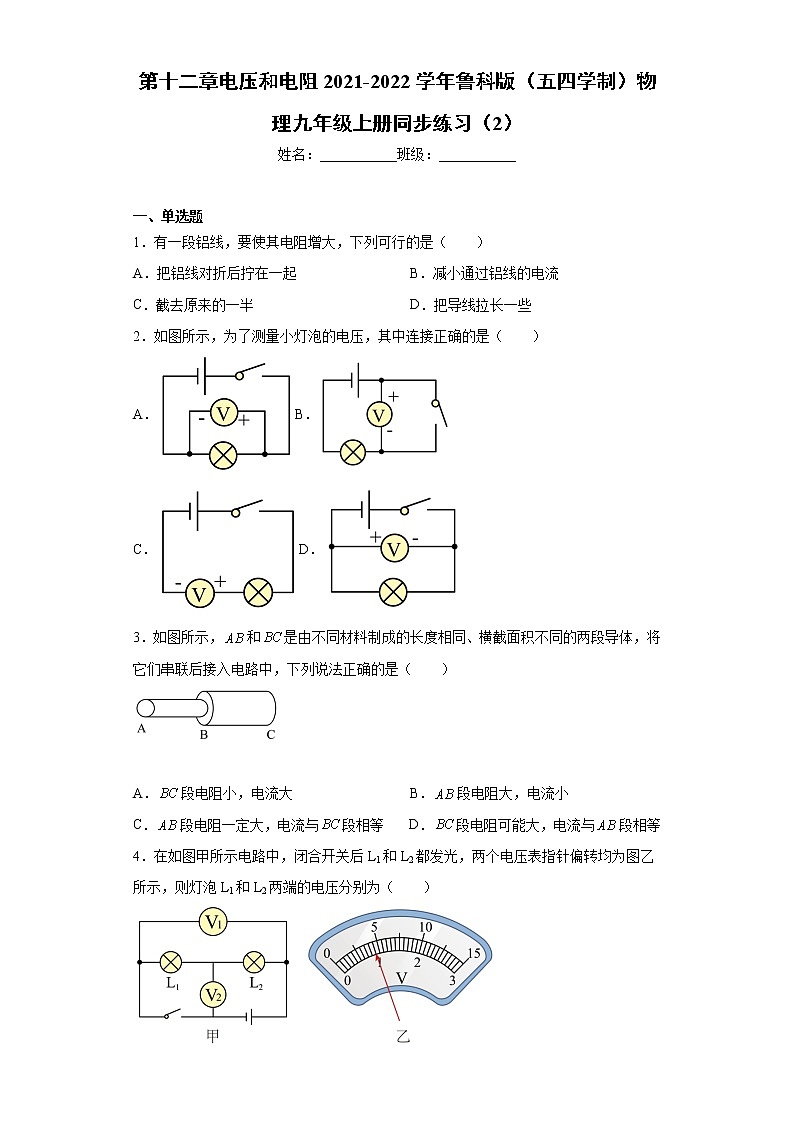

物理九年级上册第十二章 电压和电阻综合与测试测试题

这是一份物理九年级上册第十二章 电压和电阻综合与测试测试题，共7页。试卷主要包含了单选题，填空题等内容，欢迎下载使用。

一、单选题
1．有一段铝线，要使其电阻增大，下列可行的是（ ）
A．把铝线对折后拧在一起B．减小通过铝线的电流
C．截去原来的一半D．把导线拉长一些
2．如图所示，为了测量小灯泡的电压，其中连接正确的是（ ）
A．B．
C．D．
3．如图所示，和是由不同材料制成的长度相同、横截面积不同的两段导体，将它们串联后接入电路中，下列说法正确的是（ ）
A．段电阻小，电流大B．段电阻大，电流小
C．段电阻一定大，电流与段相等D．段电阻可能大，电流与段相等
4．在如图甲所示电路中，闭合开关后L1和L2都发光，两个电压表指针偏转均为图乙所示，则灯泡L1和L2两端的电压分别为（ ）

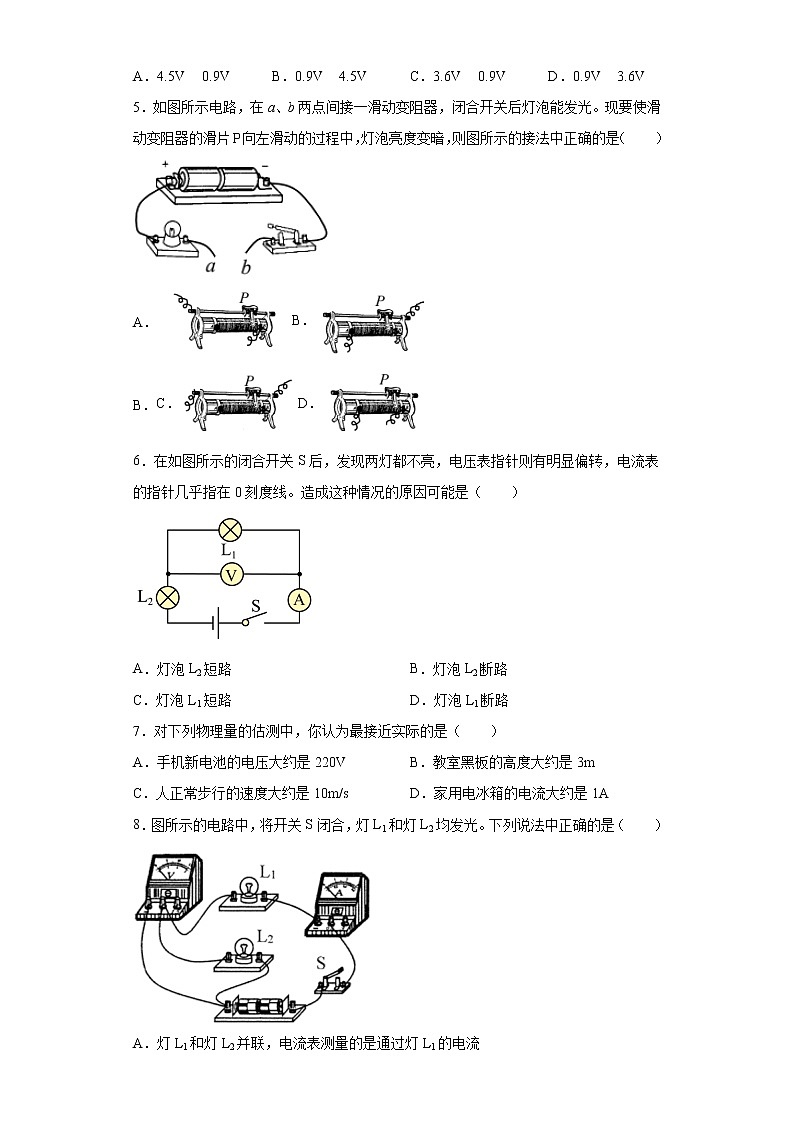

A．4.5V 0.9VB．0.9V 4.5VC．3.6V 0.9VD．0.9V 3.6V
5．如图所示电路，在a、b两点间接一滑动变阻器，闭合开关后灯泡能发光。现要使滑动变阻器的滑片P向左滑动的过程中，灯泡亮度变暗，则图所示的接法中正确的是（ ）
B．
C．D．
6．在如图所示的闭合开关S后，发现两灯都不亮，电压表指针则有明显偏转，电流表的指针几乎指在0刻度线。造成这种情况的原因可能是（ ）
A．灯泡L2短路B．灯泡L2断路
C．灯泡L1短路D．灯泡L1断路
7．对下列物理量的估测中，你认为最接近实际的是（ ）
A．手机新电池的电压大约是220VB．教室黑板的高度大约是3m
C．人正常步行的速度大约是10m/sD．家用电冰箱的电流大约是1A
8．图所示的电路中，将开关S闭合，灯L1和灯L2均发光。下列说法中正确的是（ ）
A．灯L1和灯L2并联，电流表测量的是通过灯L1的电流
B．灯L1和灯L2串联，电压表测量的是灯L1两端的电压
C．灯L1两端的电压与灯L2两端的电压一定相等
D．通过灯L1的电流与通过灯L2的电流一定相等
9．下列物品中，通常情况下属于导体的是（ ）
A．铁锅B．陶瓷碗C．玻璃棒D．塑料勺
10．关于导体电阻的大小，下列说法正确的是（ ）
A．导体不接入电路时它的电阻为零
B．导体两端的电压越大，它的电阻就一定越大
C．通过导体的电流越大，导体的电阻就一定越小
D．其他因素一定时，导体的横截面积越大它的电阻就越小
11．以下估测符合生活实际的是（ ）
A．对人体的安全电压不高于36VB．适合人洗澡的水温约为80℃
C．一节新干电池的电压是2.5VD．教室内一盏日光灯工作时的电流约5A
12．如图所示电路的m、n两点间接一滑动变阻器来控制电灯的亮度，电路图上方为滑动变阻器的结构示意图。要求变阻器的滑片向右滑动时电灯逐渐变亮，则变阻器连入电路的方式应采用（ ）
A．m 接 a，n 接 bB．m 接 c，n 接 b
C．m 接 a，n 接 dD．m 接 c，n 接 d
13．如图所示电路中，各电路元件的连接均正确，甲、乙为两个电表，则（ ）
A．甲为电流表，乙为电压表B．甲为电压表，乙为电流表
C．甲、乙都为电流表D．甲、乙都为电压表
14．在图所示的四个电路中，当闭合开关S后，小灯泡L1、L2都能正常发光，其中电压表不能测出L1两端电压的电路图是（ ）
A．B．
C．D．
二、填空题
15．三节新干电池串联起来的总电压是______V；对人体来说，安全电压一般______ V；家用冰箱正常工作时的电流约为1______ （填上合适单位的字母）。
16．电灯是家庭电路中常见的照明电器。灯泡的外壳和灯芯都是用玻璃制成的，若将玻璃灯接入如图所示的电路中，当玻璃灯芯的温度升高到一定值时，小量程电流表的指针______（“会”或“不会”）发生偏转，此现象说明绝缘体在一定条件下可以转化为 ______。
17．如图1中所示电压表的示数是 ______V，如图2所示，将一根带电的橡胶棒与验电器上方的金属球接触，验电器的两个箔片张开。这是由于箔片上带了 ______种（选填“同”或“异”）电荷的缘故。
18．完成下列单位换算（用科学计数法，否则不给分）
（1）80V=___________mV=___________kV
（2）3.6×103mV=___________V=___________kV
19．图所示器材名称是________，图中A端是它的________极。在“用电压表测电压”的实验中，连接电路时，电压表应________在电路中（选填“串联”或“并联”），正接线柱应与被测导体靠近电源________极的一端相连（选填“正”或“负”）。
20．如图所示的电路，闭合开关后进行测量，得到电压表V1示数为2.5 V，则电压表V2的示数为______V，电压表V的示数为______V。
21．两个不同的灯泡，若把它们连成串联电路，则通过它们的电流之比为______；如果把它们连成并联电路，则加在每个灯泡两端的电压之比为______。
22．（1）图所示电阻箱的示数为______Ω；
（2）图所示电流表的示数为______A。
23．如图所示电路，闭合开关S，电流表的示数为0.5A，电压表的示数为3V，则通过电阻R2的电流为______A；电源电压为______V。
24．在图甲所示的电路中，当闭合开关S后，电路正常工作，两只电压表指针位置均为图乙所示，则电阻R1两端电压为 ___________V。
参考答案
1．D
2．A
3．D
4．D
5．A
6．D
7．D
8．D
9．A
10．D
11．A
12．C
13．A
14．A
15．4.5 不大于36/不高于36 A
16．会 导体
17．2.5 同
18．8×104 0.08 3.6 3.6×10-3
19．电池 正 并联 正
20．2.5 2.5
21．1：1 1：1
22．2036 0.5
23．0.5 3
24．4.8
