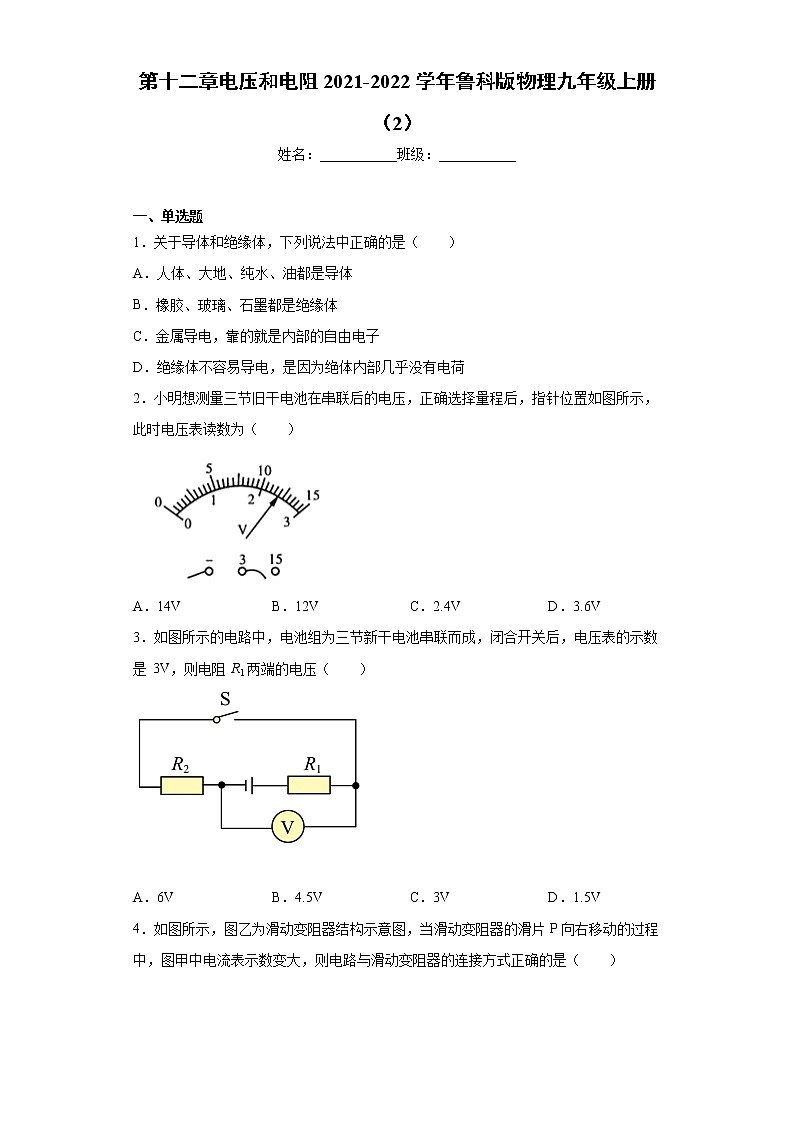

鲁教版 (五四制)九年级上册第十二章 电压和电阻综合与测试当堂达标检测题

这是一份鲁教版 (五四制)九年级上册第十二章 电压和电阻综合与测试当堂达标检测题，共7页。试卷主要包含了单选题，填空题等内容，欢迎下载使用。

一、单选题
1．关于导体和绝缘体，下列说法中正确的是（ ）
A．人体、大地、纯水、油都是导体
B．橡胶、玻璃、石墨都是绝缘体
C．金属导电，靠的就是内部的自由电子
D．绝缘体不容易导电，是因为绝体内部几乎没有电荷
2．小明想测量三节旧干电池在串联后的电压，正确选择量程后，指针位置如图所示，此时电压表读数为（ ）

A．14VB．12VC．2.4VD．3.6V
3．如图所示的电路中，电池组为三节新干电池串联而成，闭合开关后，电压表的示数是 3V，则电阻 R1两端的电压（ ）
A．6VB．4.5VC．3VD．1.5V

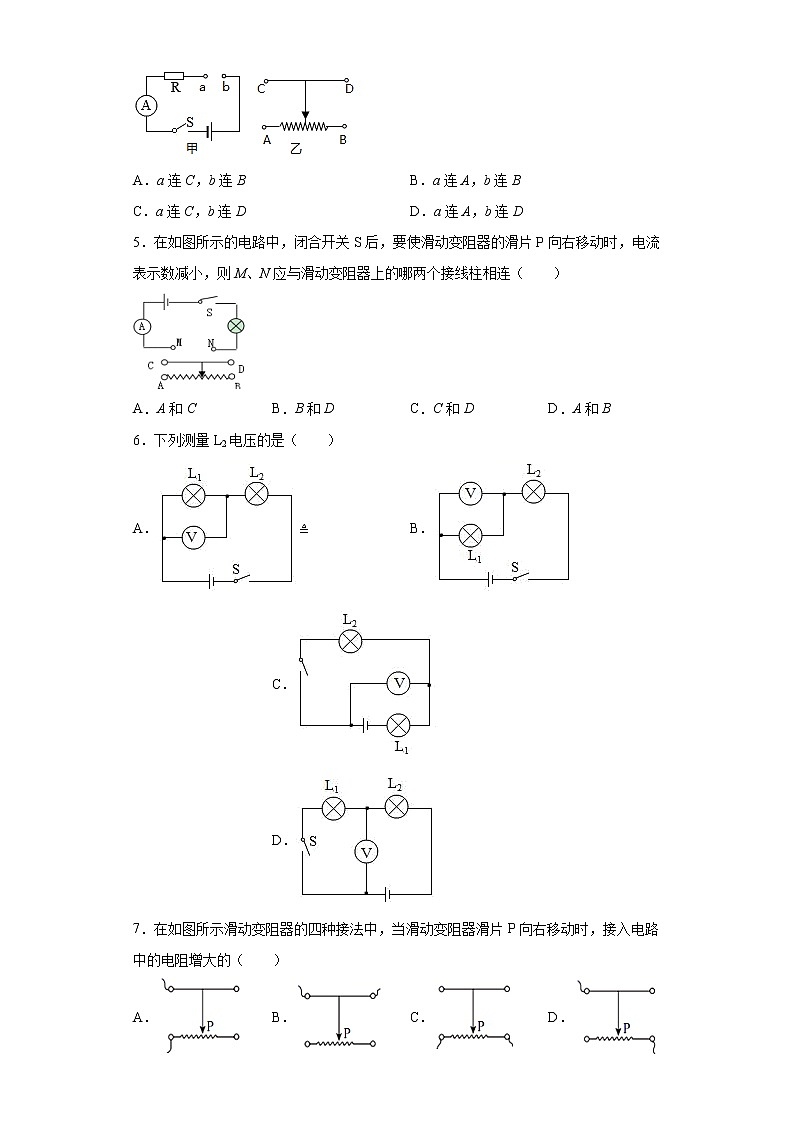

4．如图所示，图乙为滑动变阻器结构示意图，当滑动变阻器的滑片P向右移动的过程中，图甲中电流表示数变大，则电路与滑动变阻器的连接方式正确的是（ ）
A．a连C，b连BB．a连A，b连B
C．a连C，b连DD．a连A，b连D
5．在如图所示的电路中，闭合开关S后，要使滑动变阻器的滑片P向右移动时，电流表示数减小，则M、N应与滑动变阻器上的哪两个接线柱相连（ ）
A．A和CB．B和DC．C和DD．A和B
6．下列测量L2电压的是（ ）
A．≜B．C．D．
7．在如图所示滑动变阻器的四种接法中，当滑动变阻器滑片P向右移动时，接入电路中的电阻增大的（ ）
A．B．C．D．

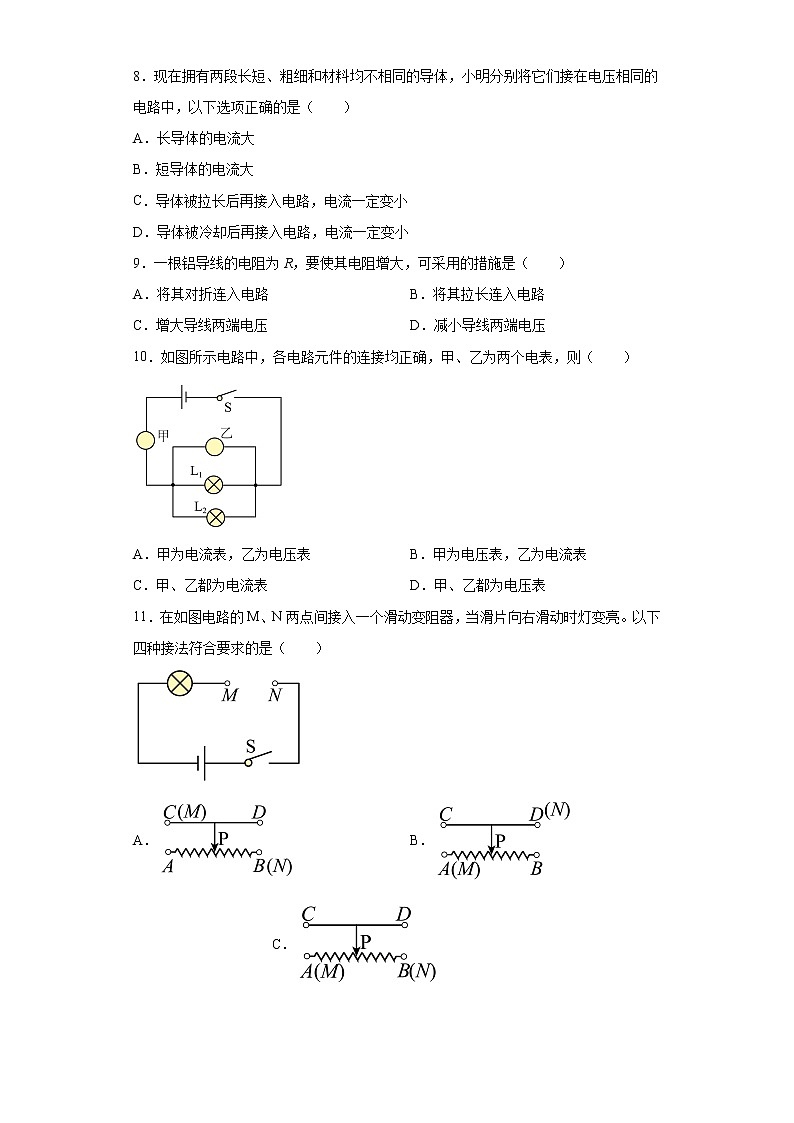

8．现在拥有两段长短、粗细和材料均不相同的导体，小明分别将它们接在电压相同的电路中，以下选项正确的是（ ）
A．长导体的电流大
B．短导体的电流大
C．导体被拉长后再接入电路，电流一定变小
D．导体被冷却后再接入电路，电流一定变小
9．一根铝导线的电阻为R，要使其电阻增大，可采用的措施是（ ）
A．将其对折连入电路B．将其拉长连入电路
C．增大导线两端电压D．减小导线两端电压
10．如图所示电路中，各电路元件的连接均正确，甲、乙为两个电表，则（ ）
A．甲为电流表，乙为电压表B．甲为电压表，乙为电流表
C．甲、乙都为电流表D．甲、乙都为电压表
11．在如图电路的M、N两点间接入一个滑动变阻器，当滑片向右滑动时灯变亮。以下四种接法符合要求的是（ ）
A．B．C．D．
12．在“探究影响导体电阻大小的因素”时，在下图中的A、B两点间分别接入如表中规格的电阻丝，忽略灯丝电阻随温度变化的影响，下列说法正确的是（ ）
A．要探究电阻大小与横截面积的关系，应选择序号为1、3两根电阻丝来探究
B．选择序号为1、2的两根电阻丝，是为了探究导体电阻大小与材料的关系
C．选择序号为3、4的两根电阻丝，得出结论：长度越大，导体的电阻越大
D．实验中用的研究方法是比较法
二、填空题
13．摩擦起电的实质是______在物体间的转移，电荷的定向移动形成______，人体的安全电压是______。
14．电池在我们生活中应用很为普遍，你知道图中这些电器上电池的电压吗？请填在下面的横线上。
（1）电动自行车上每节蓄电池电压为12V，一般由四节蓄电池串联而成，则总电压为________V。
（2）我们使用的小计算器一般使用一粒银锌钮扣电池作为电源，则其电压为________V。
15．如图所示，V1、V2是两个相同的学生用电压表（量程分别为“0～3V”和“0～15V”）。当电路正常工作时，两表指针偏转角度相同，则电压表V2所用的量程是______，电压表V1、V2的示数的比是______。
16．请在如图的圆圈中画上正确的电学仪表，使闭合开关后两个灯都能发光。
17．电位器是电器设备中常用的电路元件，如图所示，已知接入电路的电阻越小，音量越强，在音响设备中电位器必须与扬声器_______（填“串”或“并”）联，若要实现沿顺时针旋转旋钮触片时，提高音量，必须将_______和_______（选填“A”、“B”或“C”）接入电路。
18．两个不同的灯泡，若把它们连成串联电路，则通过它们的电流之比为______；如果把它们连成并联电路，则加在每个灯泡两端的电压之比为______。
19．如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示为 ______V，电压表测量 ______（L1或L2）电压，流过小灯泡L1的电流 ______流过小灯泡L2的电流（选填“大于”、“小于”、等于”）。
20．如图（a）所示，长度相同、横截面积不同的同种材料金属棒AB和CD连接在一起后接在电源两端．用电压表测得导体AB和CD两端的电压如图（b）所示，则AB两端的电压为________伏，CD两端电压为_______伏，通过AB的电流_________通过CD的电流（选填“小于”、“等于”或“大于”），导体AB与导体CD的电阻之比为____________。
21．如图所示，若电源电压为6V，开关闭合后，电压表的示数为3.8V，则灯L1两端的电压U1=_______，灯L2两端的电压U2=___________；若断开开关，电压表的示数约为___________。
序号
材料
长度
横截面积
1
炭钢合金丝
L
S
2
镍铬合金丝
L
S
3
镍铬合金丝
L
2S
4
镍铬合金丝
2L
S
参考答案
1．C
2．C
3．D
4．A
5．A
6．C
7．A
8．C
9．B
10．A
11．A
12．B
13．电子 电流 不高于36V
14．48 1.5
15．0～3V 5:1.
16．
17．串 B C
18．1：1 1：1
19．1.5 L1 等于
20．5 2.5 等于
21．3.8V 2.2V 6V
