初中物理鲁教版 (五四制)九年级上册第十二章 电压和电阻综合与测试课后测评

这是一份初中物理鲁教版 (五四制)九年级上册第十二章 电压和电阻综合与测试课后测评，共7页。试卷主要包含了单选题，填空题等内容，欢迎下载使用。

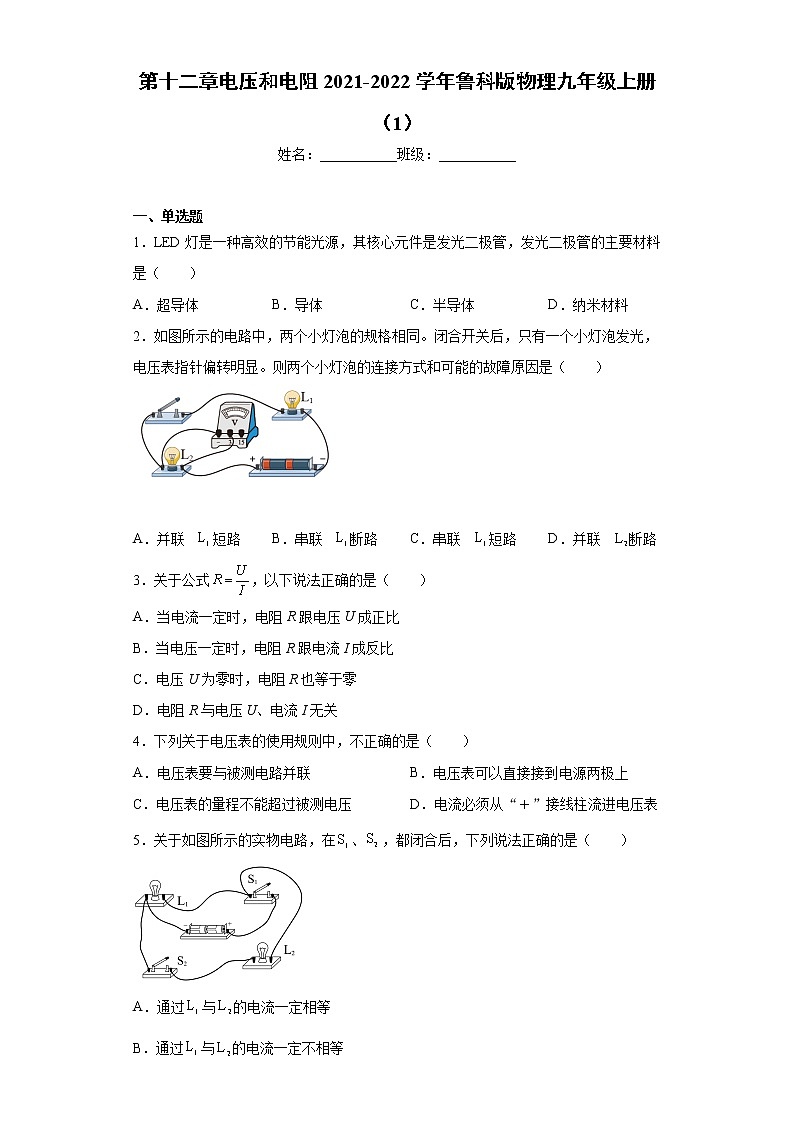

一、单选题
1．LED灯是一种高效的节能光源，其核心元件是发光二极管，发光二极管的主要材料是（ ）
A．超导体B．导体C．半导体D．纳米材料
2．如图所示的电路中，两个小灯泡的规格相同。闭合开关后，只有一个小灯泡发光，电压表指针偏转明显。则两个小灯泡的连接方式和可能的故障原因是（ ）
A．并联 短路B．串联 断路C．串联 短路D．并联 断路
3．关于公式，以下说法正确的是（ ）
A．当电流一定时，电阻R跟电压U成正比
B．当电压一定时，电阻R跟电流I成反比
C．电压U为零时，电阻R也等于零
D．电阻R与电压U、电流I无关
4．下列关于电压表的使用规则中，不正确的是（ ）
A．电压表要与被测电路并联B．电压表可以直接接到电源两极上
C．电压表的量程不能超过被测电压D．电流必须从“＋”接线柱流进电压表
5．关于如图所示的实物电路，在、，都闭合后，下列说法正确的是（ ）
A．通过与的电流一定相等
B．通过与的电流一定不相等
C．与两端的电压一定相等
D．与两端的电压之和等于电源电压

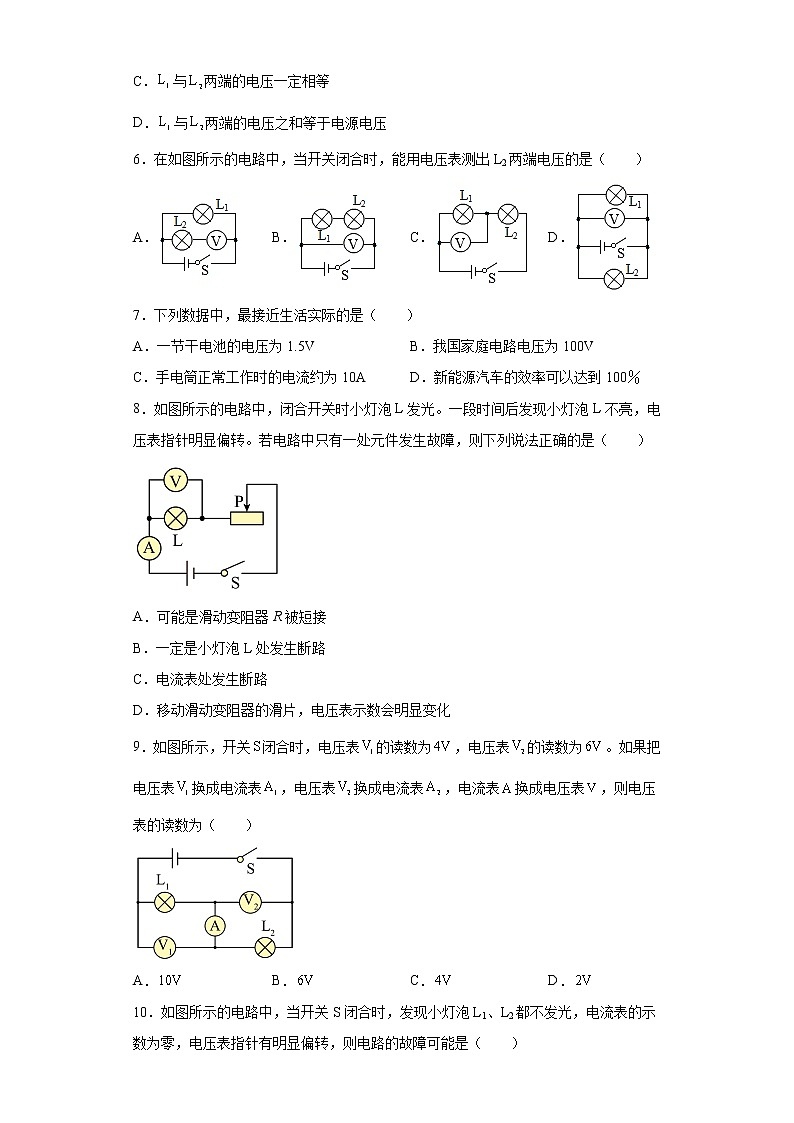

6．在如图所示的电路中，当开关闭合时，能用电压表测出L2两端电压的是（ ）
A．B．C．D．
7．下列数据中，最接近生活实际的是（ ）
A．一节干电池的电压为1.5VB．我国家庭电路电压为100V
C．手电筒正常工作时的电流约为10AD．新能源汽车的效率可以达到100％
8．如图所示的电路中，闭合开关时小灯泡L发光。一段时间后发现小灯泡L不亮，电压表指针明显偏转。若电路中只有一处元件发生故障，则下列说法正确的是（ ）
A．可能是滑动变阻器R被短接
B．一定是小灯泡L处发生断路
C．电流表处发生断路
D．移动滑动变阻器的滑片，电压表示数会明显变化
9．如图所示，开关闭合时，电压表的读数为，电压表的读数为。如果把电压表换成电流表，电压表换成电流表，电流表换成电压表，则电压表的读数为（ ）
A．B．C．D．

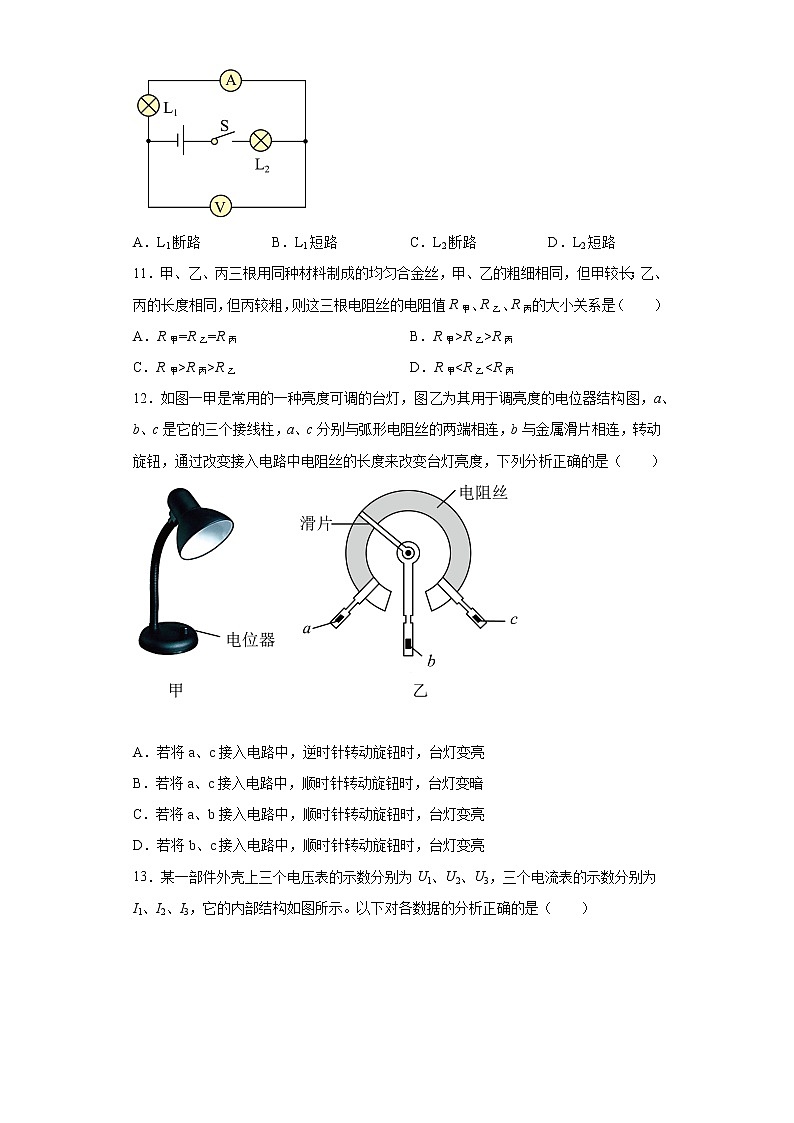

10．如图所示的电路中，当开关S闭合时，发现小灯泡L1、L2都不发光，电流表的示数为零，电压表指针有明显偏转，则电路的故障可能是（ ）
A．L1断路B．L1短路C．L2断路D．L2短路
11．甲、乙、丙三根用同种材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长；乙、丙的长度相同，但丙较粗，则这三根电阻丝的电阻值R甲、R乙、R丙的大小关系是（ ）
A．R甲=R乙=R丙B．R甲>R乙>R丙
C．R甲>R丙>R乙D．R甲I3C．U3＝U1+U2D．I1＝I2+I3
二、填空题
14．如图所示实验，将开关闭合，灯泡发光较亮；当用酒精灯加热金属灯丝后，结果灯泡亮度变暗，电流表读数变___________，这种现象说明导体的电阻跟温度有关，金属材料制成的电阻一般会随温度升高而_______。（选填“增大”“减小”或“不变”）
15．如图所示的电路中，电压表所用的量程不明。当电路闭合后，V1和V2的示数分别如图，则L1两端的电压是______V。若L2的灯丝突然烧断，则电压表V1的示数______，电压表V2的示数______（选填“变大”、“变小”或“不变”）。
16．如图所示，a为一根铅笔芯，闭合开关后，小灯泡发光，说明铅笔芯是______。将夹子在铅笔芯上向左移动时，观察到小灯泡变______，若将铅笔芯换成塑料吸管，小灯泡此时______（选填“会”或“不会”）发光。（提示：电流越大灯泡越亮）
17．生活中处处有物理。人在跑步时的功率约为0.4_______，实验用的小灯泡电阻约20____。（填上合适的物理量的单位）
18．某电表指针指到如图甲所示位置时，读数是______，若把这个表接在图乙所示电路中使用，应接在______（填“a”或“b”）处。
19．如图是一种测量油箱内油量的装置．从油量表（由电流表改装而成）指针所指刻度，就能知道油箱内油量的多少。当油量减少时，R的阻值将________，油量表示数将______。（填“变大”或“变小”）
20．如图所示，是一种可以改变收音机音量大小的电路元件结构示意图，ABC是固定的铜片，D是一段弧形电阻，E是一端连接在B上的，另一端可在D上滑动的铜片，为了使滑片E顺时针转动时音量增大（通过该元件的电流增大），应该将该元件的铜片B和铜片______接入电路，如果将A、C接入电路，滑片E在逆时针转动过程中，音量______（“变大”“变小”或“不变”）
21．如图所示电路中，电源电压不变，开关S闭合，若此时R1、R2串联，且甲、乙两表指针偏转幅度相同，则甲乙两表的示数之比为______，此时，R1、R2的电压之比为______。
参考答案
1．C
2．C
3．D
4．C
5．C
6．D
7．A
8．B
9．A
10．A
11．B
12．D
13．C
14．小 增大
15．3.5 不变 变大
16．导体 亮 不会
17．0.4kW Ω
18．9V b
19．变大 变小
20．A 不变
21．5:1 4:1
