2020-2021学年人教版上海市静安区九年级物理上学期期末考试试卷

这是一份2020-2021学年人教版上海市静安区九年级物理上学期期末考试试卷，共13页。试卷主要包含了填空题，作图题，计算题等内容，欢迎下载使用。

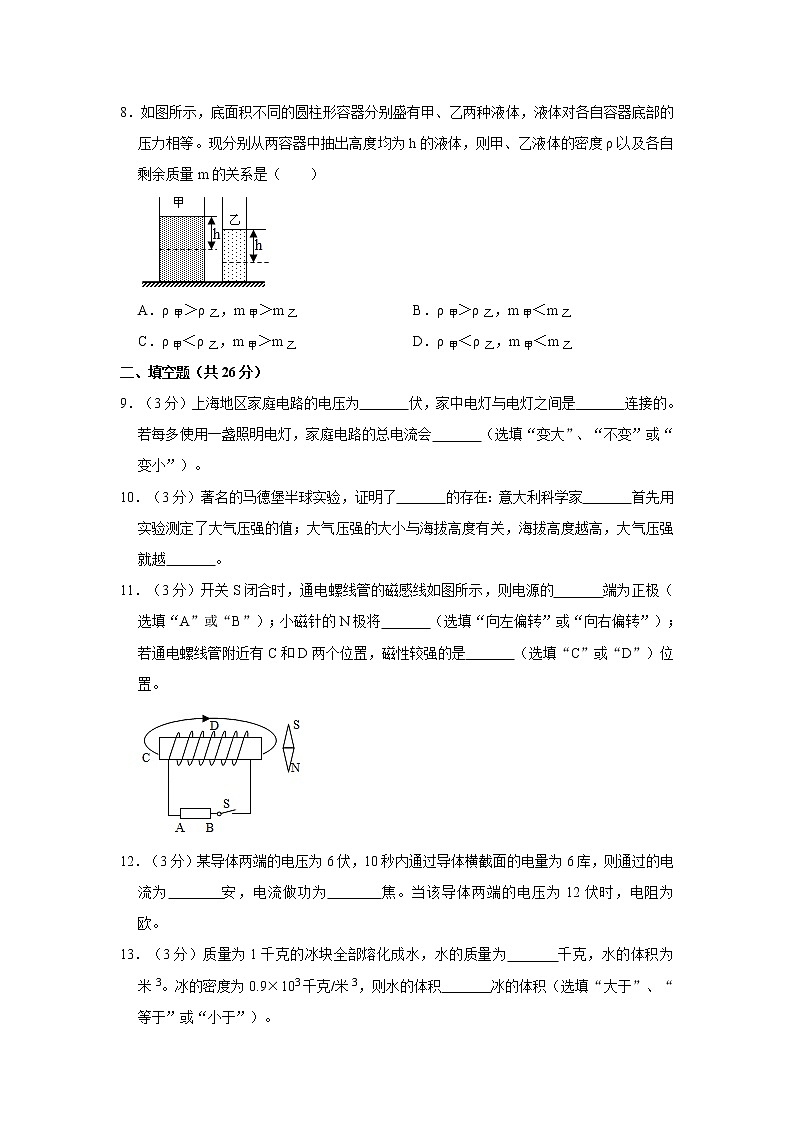

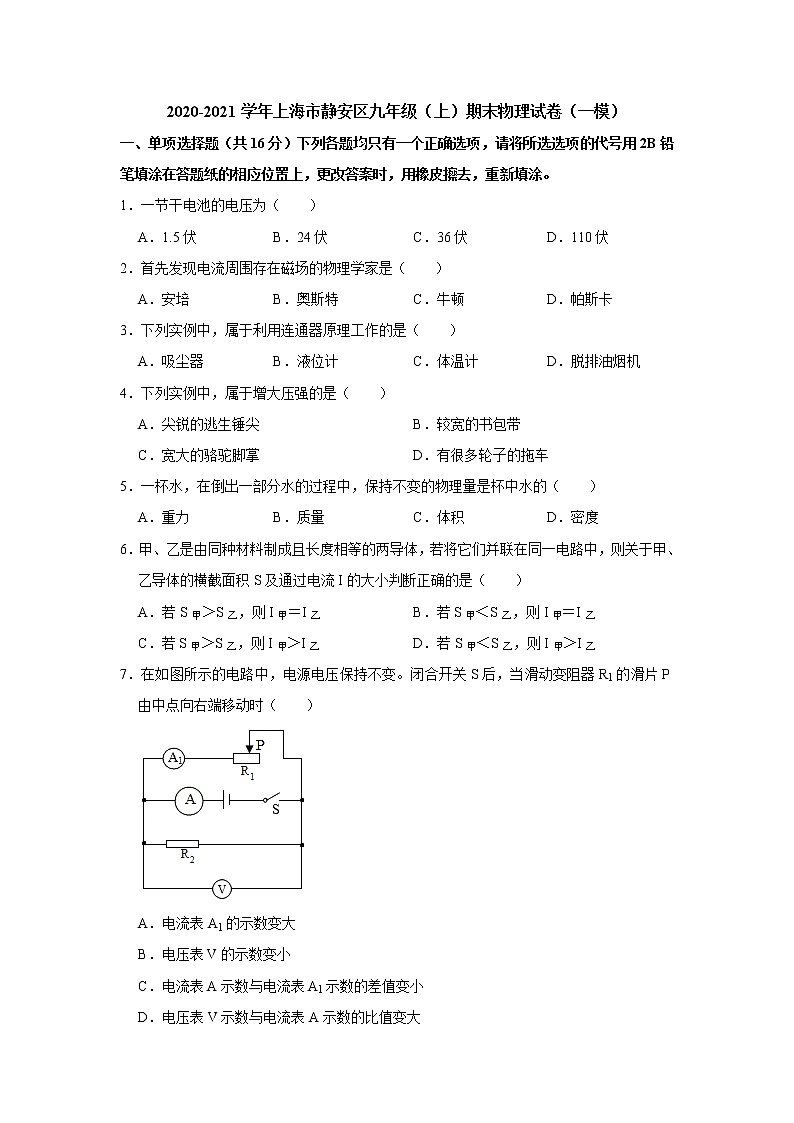

2020-2021学年上海市静安区九年级（上）期末物理试卷（一模）一、单项选择题（共16分）下列各题均只有一个正确选项，请将所选选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。1．一节干电池的电压为（　　）A．1.5伏 B．24伏 C．36伏 D．110伏2．首先发现电流周围存在磁场的物理学家是（　　）A．安培 B．奥斯特 C．牛顿 D．帕斯卡3．下列实例中，属于利用连通器原理工作的是（　　）A．吸尘器 B．液位计 C．体温计 D．脱排油烟机4．下列实例中，属于增大压强的是（　　）A．尖锐的逃生锤尖 B．较宽的书包带 C．宽大的骆驼脚掌 D．有很多轮子的拖车5．一杯水，在倒出一部分水的过程中，保持不变的物理量是杯中水的（　　）A．重力 B．质量 C．体积 D．密度6．甲、乙是由同种材料制成且长度相等的两导体，若将它们并联在同一电路中，则关于甲、乙导体的横截面积S及通过电流I的大小判断正确的是（　　）A．若S甲＞S乙，则I甲＝I乙 B．若S甲＜S乙，则I甲＝I乙 C．若S甲＞S乙，则I甲＞I乙 D．若S甲＜S乙，则I甲＞I乙7．在如图所示的电路中，电源电压保持不变。闭合开关S后，当滑动变阻器R1的滑片P由中点向右端移动时（　　）A．电流表A1的示数变大 B．电压表V的示数变小 C．电流表A示数与电流表A1示数的差值变小 D．电压表V示数与电流表A示数的比值变大8．如图所示，底面积不同的圆柱形容器分别盛有甲、乙两种液体，液体对各自容器底部的压力相等。现分别从两容器中抽出高度均为h的液体，则甲、乙液体的密度ρ以及各自剩余质量m的关系是（　　）A．ρ甲＞ρ乙，m甲＞m乙 B．ρ甲＞ρ乙，m甲＜m乙 C．ρ甲＜ρ乙，m甲＞m乙 D．ρ甲＜ρ乙，m甲＜m乙二、填空题（共26分）9．（3分）上海地区家庭电路的电压为　   　伏，家中电灯与电灯之间是　   　连接的。若每多使用一盏照明电灯，家庭电路的总电流会　   　（选填“变大”、“不变”或“变小”）。10．（3分）著名的马德堡半球实验，证明了　   　的存在：意大利科学家　   　首先用实验测定了大气压强的值；大气压强的大小与海拔高度有关，海拔高度越高，大气压强就越　   　。11．（3分）开关S闭合时，通电螺线管的磁感线如图所示，则电源的　   　端为正极（选填“A”或“B”）；小磁针的N极将　   　（选填“向左偏转”或“向右偏转”）；若通电螺线管附近有C和D两个位置，磁性较强的是　   　（选填“C”或“D”）位置。12．（3分）某导体两端的电压为6伏，10秒内通过导体横截面的电量为6库，则通过的电流为　   　安，电流做功为　   　焦。当该导体两端的电压为12伏时，电阻为　   　欧。13．（3分）质量为1千克的冰块全部熔化成水，水的质量为　   　千克，水的体积为　   　米3。冰的密度为0.9×103千克/米3，则水的体积　   　冰的体积（选填“大于”、“等于”或“小于”）。14．（4分）在图所示的电路中，电源电压为U0，电阻R1、R2的阻值均为R0。现电路中存在一处故障，且故障只发生在电阻R1、R2上。①开关S断开时，电压表V的示数可能为　   　。②开关S闭合后，若电压表示数为U0，请写出电流表A的示数及相对应的故障。　   　。15．（4分）某同学用如图所示容器研究液体内部压强与哪些因素有关。他在容器中间用隔板分成左右两部分，隔板靠近下部有一圆孔用薄橡皮膜封闭，橡皮膜两侧压强不同时，其形状发生改变。当隔板两侧注入相同深度、密度均为ρ1的同种液体时，橡皮薄膜形状如图（a）所示；当隔板两侧注入不同深度、密度均为ρ1的同种液体时，橡皮薄膜形状如图（b）所示；当隔板两侧注入相同深度、密度为ρ1和ρ2不同液体（ρ1＜ρ2）时，橡皮薄膜形状如图（c）所示。①比较图（a）和（b）可知：　   　。②比较图（a）和（c）可知：　   　。三、作图题（共9分）16．（3分）在图中，重为4牛的小球静止在水中，用力的图示法画出该球所受的浮力F浮。17．（3分）在图电路中的O处填入电表符号，使之成为正确的电路。18．（3分）在图电路中缺少两根导线，请按要求用笔线代替导线完成电路连接。要求：①闭合电键S后，小灯泡L发光；②向右移动变阻器的滑片P时，电流表的示数变小，但灯L亮度不变。四、计算题（共29分）19．（4分）浸没在水中的合金块排开水的体积为5×10﹣4米3，求合金块受到浮力的大小。20．（9分）在图所示的电路中，电源电压为6伏，电阻R1为10欧。开关S断开时，电流表A的示数为0.3安，求：①电阻R2的阻值。②闭合开关S后，电流表A的示数。21．（9分）在图所示的电路中，电源电压为12伏电阻R1的阻值为10欧，滑动变阻器R2上标有“50欧1安”字样。闭合开关S，移动滑片P到某位置时，电压表示数为4伏。①求：（a）通过电阻R1的电流I1；（b）此时，滑动变阻器接入电路的阻值。②若电流表选用“0～0.6安”量程，电压表选用“0～3伏”量程，移动滑动变阻器的滑片P，在电路元件不被损坏的条件下，求电流表A和电压表V的示数变化范围。22．（10分）薄壁圆柱形容器甲、乙置于水平桌面上，如图所示，底面积S甲为S乙的2倍。甲中盛有水，水的质量为5千克；乙中盛有另一种液体，液体密度ρ液为0.5×103千克/米3。①求水对甲容器底部的压力F水。②分别从甲、乙两容器中抽出相同深度的液体，右表为抽出液体前后两容器底部受到液体的压强。容器底部受到液体抽出的压强抽出液体前抽出液体后p甲水（帕）1960980p乙液（帕） 1078（a）求抽出液体后甲容器中水的深度h水；（b）问抽出液体前乙容器中液体的质量m液。五、实验题（共20分）请根据要求在答题纸的相应位置作答。23．（3分）在“用电流表测电流”实验中，连接电路时，开关应　   　，电流表应　   　在待测电路中（选填“串联”或“并联”）并使电流从电流表　   　接线柱流入。24．（4分）在“探究物质质量与体积的关系”实验中，需要用电子天平测物体的　   　，用量筒测量物体的　   　，实验需要进行多次测量，目的是为了　   　（选填“得到普遍规律”或“求平均值减小误差”）。在“测定物质的密度”实验中，实验原理是　   　。25．（6分）小明同学研究圆柱体在某种液体中下降的过程中，圆柱体上、下表面受到液体的压力大小F1和F2与圆柱体下表面浸没在液体中深度h的关系，如图所示。小明使高为0.2米的实心圆柱体在液体中缓慢下降，测量出圆柱体下表面到液面的深度h、利用仪器测出圆柱体上、下表面处液体的压强，利用公式求得圆柱体上、下表面受到液体的压力F1和F2，进一步计算圆柱体下表面与上表面受到液体的压力差△F，记录在下表中。实验序号h（米）F1（牛）F2（牛）△F（牛）10.18（8）18.0 20.20（9）20.0 30.222.022.020.040.244.024.020.050.266.026.020.0①填写空格　   　和　   　。②分析比较实验序号1～5数据中，F2与h的关系及相关条件，可得出的初步结论是：　   　。③分析比较实验序号3与4与5数据中，△F与h关系及相关条件，可得出的初步结论是：　   　。④如果进一步研究圆柱体浸没在液体中，圆柱体下表面受到液体的压力大小与液体密度的关系。实验方案中应该控制不变的物理量为：　   　（选填“圆柱体下表面在液体中的深度”或“液体密度”）26．（7分）小华做“用电流表、电压表测电阻”实验，现有电源（电压为1.5伏的整数倍且保持不变）、待测电阻、电流表、电压表、滑动变阻器、开关各一个，以及导线若干。他正确串联电路后，将电压表并联在电路中，闭合开关，移动滑动变阻器滑片位置，测得两组实验数据，记录在表一中。小华观察数据思考后重新连接了电压表，移动滑动变阻器滑片位置，又进行了二次实验，其中第3次实验，观察到电压表、电流表如图所示；第4次实验中电压表和电流表的读数已经填入表二中。表一实验序号电压表示数（伏）电流表示数（安）12.80.1422.00.20表二实验序号电压表示数（伏）电流表示数（安）3  42.70.22①第3次实验中，电压表示数U＝　   　伏，电流表示数I＝　   　安。②实验序号1和2中，电压表并联在　   　的两端，理由是　   　。③小华所用的电源电压为　   　伏。④待测电阻的平均阻值为　   　欧（精确到0.1欧）。
2020-2021学年上海市静安区九年级（上）期末物理试卷（一模）参考答案一、单项选择题（共16分）下列各题均只有一个正确选项，请将所选选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。1．A2．B3．B4．A5．D6．C7．D8．C 二、填空题（共26分）9．220；并联；变大10．大气压强；托里拆利；小11．A；向左偏转；C12．0.6；36；1013．1；1×103；小于14．①0或U0；②电流表A的示数为零0，电阻R1断路；电流表A的示数为，电阻R2短路15．①同种液体，深度越深，液体内部压强越大；②深度相同，液体密度越大，液体内部压强越大。三、作图题（共9分）16．17．。18．四、计算题（共29分）19．解：F浮＝ρ液gV排＝1.0×103kg/m3×9.8N/kg×5×10﹣4m3＝4.9N。答：合金块受到的浮力的大小为4.9N。20．解：①开关S断开时，电路为R2的简单电路，电流表测通过R2的电流，根据欧姆定律可求出电阻R2的阻值；U2＝U＝6VR2＝＝＝20Ω；②闭合开关S时，R1与R2并联，并联电路各并联支路两端电压都相等，电流表测干路电流，根据欧姆定律求出电阻R1的电流，再根据并联电路电流特点求出电流表A的示数。U1＝U＝6VI1＝＝＝0.6AI＝I1+I2＝0.6A+0.3A＝0.9A答：①电阻R2的阻值为20Ω；②闭合开关S后，电流表A的示数为0.9A。21．解：①（a）通过R1的电流：I1＝＝＝0.4A；（b）U1＝4V，U2＝U﹣U1＝12V﹣4V＝8V，R2＝＝＝20Ω；②因为 电压表选用“0～3V”量程，所以选择U大＝3V， I大＝＝＝0.3A，滑动变阻器以最大电阻接入电路时，电路电流最小，电压表示数最小，当R2＝50Ω时，电流I小＝＝＝0.2A，电压U小＝I小R1＝0.2A×10Ω＝2V，所以电流表A的范围为0.2～0.3A，电压表V的范围为2～3V。答：①（a）通过电阻R1的电流为0.4A；（b）此时滑动变阻器接入电路的阻值为20Ω；②在电路元件不被损坏的条件下，电流表A示数变化范围为0.2～0.3A，电压表V的示数变化范围为2～3V。22．解：①水对甲容器底部的压力：F＝G＝mg＝5千克×9.8牛/千克＝49牛；②（a）抽出液体后甲容器底部受到水的压强：p甲＝ρ水gh水，则h水＝＝＝0.1米；（b）抽出水后，甲容器深度变化：△h水＝＝＝0.1米，因从甲、乙两容器中抽出相同深度的液体，则有△h液＝△h水，抽出液体后乙的压强：p后＝ρ液gh后，则有h后＝＝＝0.22米，h前＝0.22米+0.1米＝0.32米，抽出液体前乙的压强：p前＝ρ液gh前＝0.5×103千克/米3×9.8牛/千克×0.32米＝1568帕，根据p＝可得：抽出水前，水对甲容器底部的压力F甲＝G甲＝m甲g＝p甲前×S甲，抽出液体前，液体对乙容器底部的压力F乙＝G乙＝m乙g＝p乙前×S乙，因底面积S甲为S乙的2倍，则有＝，解得m乙＝2千克。答：①水对甲容器底部的压力为49牛；②（a）抽出液体后甲容器中水的深度为0.1米；（b）抽出液体前乙容器中液体的质量为2千克。五、实验题（共20分）请根据要求在答题纸的相应位置作答。23．解：（1）连接电路时，为防止电路中出现短路现象造成电源或用电器的损坏，开关应断开；（2）用电流表测电流时，电流表应串联在待测电路中，且电流从电流表的正接线柱流入、负接线柱流出。24．解：在“探究物质质量与体积的关系”实验中，需要用电子天平测出物质的质量，用量筒利用排水法测量物体的体积；实验中多次测量的目的是为了多次测量得到普遍规律；在“测定物质的密度”实验中，需要测量这种物质的质量和体积，然后利用密度公式ρ＝求得其密度，所以测量密度的实验原理是ρ＝。故答案为：质量：体积：得到普遍规律；ρ＝。25．解：①由题可知，圆柱体的高为0.2米，当圆柱体下表面到液面的深度h＝0.18米时，圆柱体上表面在液面上方，液体对圆柱体上表面的压力F1＝0，当圆柱体下表面到液面的深度h＝0.20米时，圆柱体上表面刚好处于液面的位置，液体对圆柱体上表面的压力F1＝0；②分析比较实验序号1～5数据可以看出，当一圆柱体浸入同一液体中时，深度h越大，下表面所受的压力F2越大，故可得：当一圆柱体浸入同一液体中时，F2与h成正比；③分析实验序号3与4与5数据可以看出，当一圆柱体浸没同一液体中时，虽然深度增加，但上、下表面受到的压力差却是相等的，故可得：当一圆柱体浸没同一液体中时，△F与h无关；④圆柱体下表面在液体中的深度、液体的密度对圆柱体下表面受到液体的压力均有影响，故圆柱体下表面受到液体的压力大小与液体密度的关系，应控制圆柱体下表面在液体中的深度不变。故答案为：①0；0；②当一圆柱体浸入同一液体中时，F2与h成正比；③当一圆柱体浸没同一液体中时，△F与h无关；④圆柱体下表面在液体中的深度。26．解：①由图可知，电压表选用的是小量程，分度值为0.1V，示数为1.7V；根据表格中的实验数据可知，电流值远小于0.6A，则电流表选用的是小量程，分度值为0.02A，电流表示数为0.14A；②待测电阻与滑动变阻器串联，电流表测电路电流，当电流变大时，根据U＝IR可知，待测电阻的电压变大，由串联电路分压定律可知，滑动变阻器电阻变小，根据表一中数据可知电压表并联在滑动变阻器两端了；③小华观察数据思考后重新连接了电压表，即将电压表并联在待测电阻两端了，由表一和表二中的第1、3组数据知，电路的电流相等，则变阻器连入电路的电阻相同，根据电压表的连接，由串联电路电压的规律，电源电压为：U＝2.8V+1.7V＝4.5V；④根据表二中的数据可知，第二次实验的电阻为：R2＝＝＝12.5Ω；第三次实验的电阻为：R3＝＝≈12.1Ω；第四次实验的电阻为：R4＝＝≈12.3Ω；待测电阻的平均阻值为：R＝＝＝12.3Ω。故答案为：①1.7；0.14；②滑动变阻器；电流表示数变大，电压示数变小，由此可以确定电压表接到滑动变阻器两端；③4.5；④12.3。
