2020-2021学年人教版重庆市巴南区九年级物理上学期期末考试试卷

这是一份2020-2021学年人教版重庆市巴南区九年级物理上学期期末考试试卷，共8页。试卷主要包含了选择题，填空作图题，实验探究题，论述计算题等内容，欢迎下载使用。

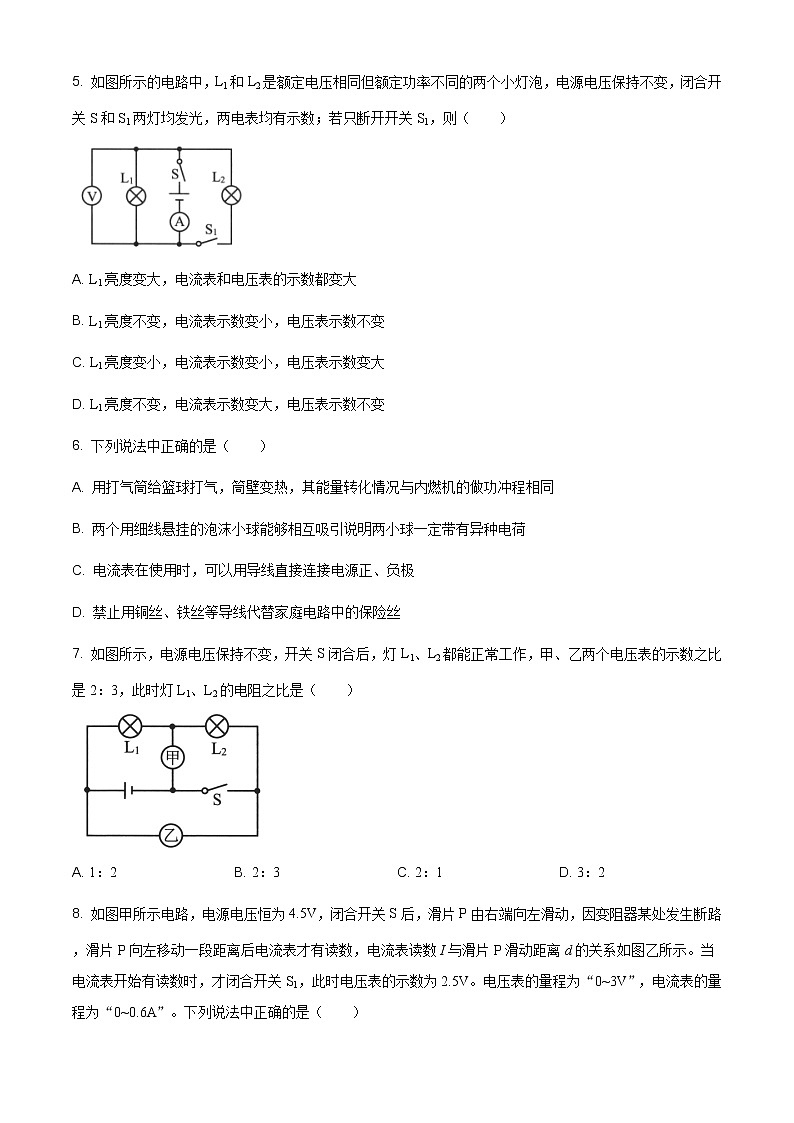

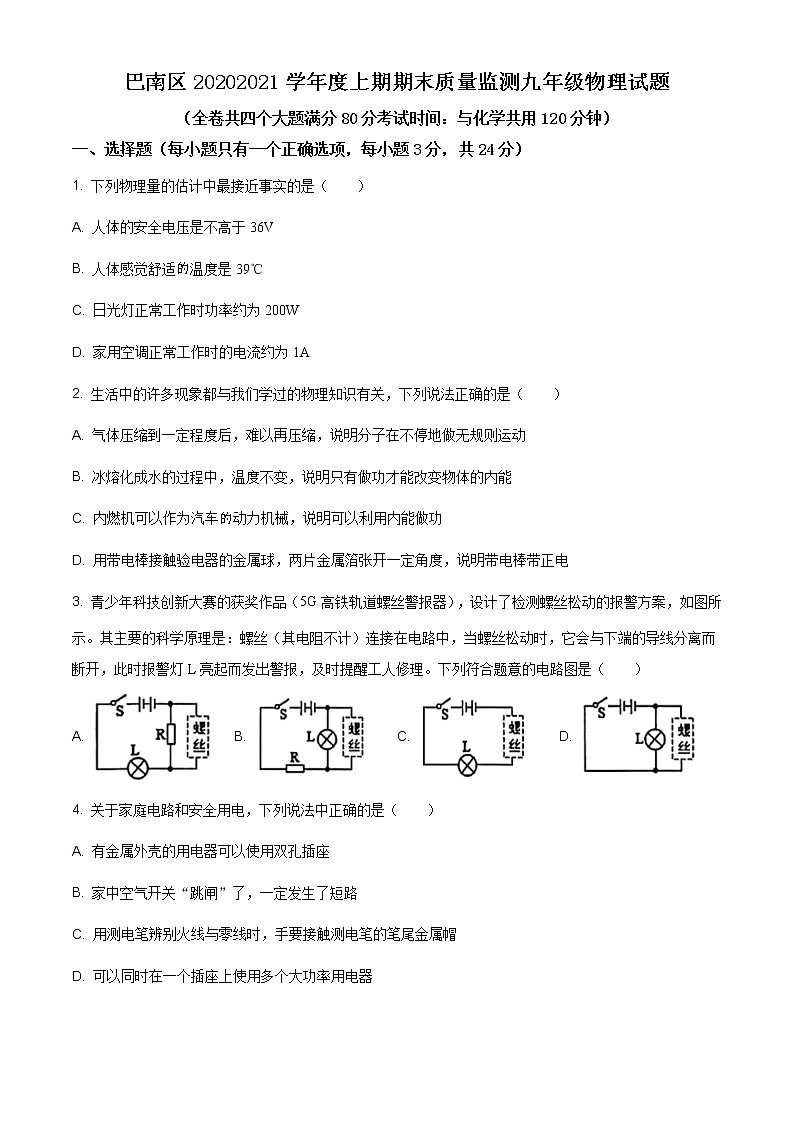

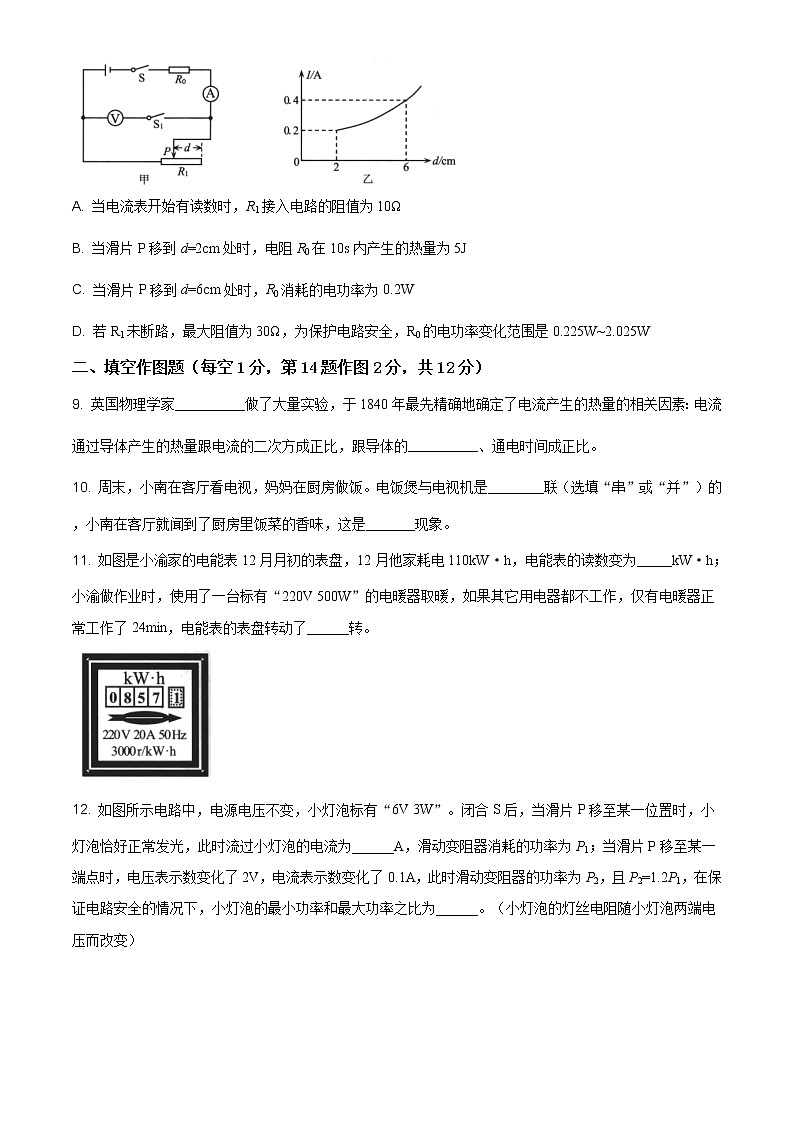

巴南区20202021学年度上期期末质量监测九年级物理试题（全卷共四个大题满分80分考试时间：与化学共用120分钟）一、选择题（每小题只有一个正确选项，每小题3分，共24分）1. 下列物理量的估计中最接近事实的是（　　）A. 人体的安全电压是不高于36VB. 人体感觉舒适温度是39℃C. 日光灯正常工作时功率约为200WD. 家用空调正常工作时的电流约为1A2. 生活中的许多现象都与我们学过的物理知识有关，下列说法正确的是（　　）A. 气体压缩到一定程度后，难以再压缩，说明分子在不停地做无规则运动B. 冰熔化成水的过程中，温度不变，说明只有做功才能改变物体的内能C. 内燃机可以作为汽车动力机械，说明可以利用内能做功D. 用带电棒接触验电器的金属球，两片金属箔张开一定角度，说明带电棒带正电3. 青少年科技创新大赛的获奖作品（5G高铁轨道螺丝警报器），设计了检测螺丝松动的报警方案，如图所示。其主要的科学原理是：螺丝（其电阻不计）连接在电路中，当螺丝松动时，它会与下端的导线分离而断开，此时报警灯L亮起而发出警报，及时提醒工人修理。下列符合题意的电路图是（　　）A.  B.  C.  D. 4. 关于家庭电路和安全用电，下列说法中正确的是（　　）A. 有金属外壳的用电器可以使用双孔插座B. 家中空气开关“跳闸”了，一定发生了短路C. 用测电笔辨别火线与零线时，手要接触测电笔的笔尾金属帽D. 可以同时在一个插座上使用多个大功率用电器5. 如图所示的电路中，L1和L2是额定电压相同但额定功率不同的两个小灯泡，电源电压保持不变，闭合开关S和S1两灯均发光，两电表均有示数；若只断开开关S1，则（　　）A. L1亮度变大，电流表和电压表的示数都变大B. L1亮度不变，电流表示数变小，电压表示数不变C. L1亮度变小，电流表示数变小，电压表示数变大D. L1亮度不变，电流表示数变大，电压表示数不变6. 下列说法中正确的是（　　）A. 用打气筒给篮球打气，筒壁变热，其能量转化情况与内燃机的做功冲程相同B. 两个用细线悬挂的泡沫小球能够相互吸引说明两小球一定带有异种电荷C. 电流表在使用时，可以用导线直接连接电源正、负极D. 禁止用铜丝、铁丝等导线代替家庭电路中的保险丝7. 如图所示，电源电压保持不变，开关S闭合后，灯L1、L2都能正常工作，甲、乙两个电压表的示数之比是2：3，此时灯L1、L2的电阻之比是（　　）A. 1：2 B. 2：3 C. 2：1 D. 3：28. 如图甲所示电路，电源电压恒为4.5V，闭合开关S后，滑片P由右端向左滑动，因变阻器某处发生断路，滑片P向左移动一段距离后电流表才有读数，电流表读数I与滑片P滑动距离d的关系如图乙所示。当电流表开始有读数时，才闭合开关S1，此时电压表的示数为2.5V。电压表的量程为“0~3V”，电流表的量程为“0~0.6A”。下列说法中正确的是（　　）A. 当电流表开始有读数时，R1接入电路的阻值为10ΩB. 当滑片P移到d=2cm处时，电阻R0在10s内产生的热量为5JC. 当滑片P移到d=6cm处时，R0消耗的电功率为0.2WD. 若R1未断路，最大阻值为30Ω，为保护电路安全，R0的电功率变化范围是0.225W~2.025W二、填空作图题（每空1分，第14题作图2分，共12分）9. 英国物理学家__________做了大量实验，于1840年最先精确地确定了电流产生的热量的相关因素：电流通过导体产生的热量跟电流的二次方成正比，跟导体的__________、通电时间成正比。10. 周末，小南在客厅看电视，妈妈在厨房做饭。电饭煲与电视机是________联（选填“串”或“并”）的，小南在客厅就闻到了厨房里饭菜的香味，这是_______现象。11. 如图是小渝家的电能表12月月初的表盘，12月他家耗电110kW·h，电能表的读数变为_____kW·h；小渝做作业时，使用了一台标有“220V 500W”的电暖器取暖，如果其它用电器都不工作，仅有电暖器正常工作了24min，电能表的表盘转动了______转。12. 如图所示电路中，电源电压不变，小灯泡标有“6V 3W”。闭合S后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时流过小灯泡的电流为______A，滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电压表示数变化了2V，电流表示数变化了0.1A，此时滑动变阻器的功率为P2，且P2=1.2P1，在保证电路安全的情况下，小灯泡的最小功率和最大功率之比为______。（小灯泡的灯丝电阻随小灯泡两端电压而改变）13. 如图所示的电热式加湿器，其内部有储水箱和加热仓，电热丝浸没在加热仓的水中，将水加热到沸腾，产生蒸汽，再用电机将蒸汽送出，从而增加环境湿度。当加热仓中的水减少到一定程度时，自动阀门智能打开，水由储水箱进入到加热仓中根据以上对电热式加湿器的描述，请你参照示例写出一个与电学或热学相关的现象并用所学的物理知识解释。（不得与示例重复）示例：物理现象——水在加热仓中加热到沸腾。物理知识——水吸收热量，内能增加。物理现象：________________；物理知识：_______________。14. 请你按照安全用电的要求，将图中的电灯和开关，插座接入电路中（     ） 三、实验探究题（15题6分，16题7分，17题9分，共22分）15. 如图所示，在试管内装适量的水，用软木塞塞住加热使水沸腾一段时间，水蒸气会把软木塞冲开。(1)酒精燃烧时，化学能转化为__________能；(2)水的温度升高，这是利用_______的方式增加了水的内能；(3)水蒸气冲开瓶塞，水蒸气对软木塞做功水蒸气的温度_____（选填“降低”或“升高”）内能_______（选填“减少”“增加”或“不变”）。(4)水蒸气冲开软木塞的过程中，__________能转化为__________能。16. 为了测量小灯泡的额定功率，某物理兴趣小组设计了如图甲所示的实验电路，标有“3.8V”字样的小灯泡电阻约为10Ω，电源电压恒为6V不变。(1)该实验的实验原理公式是__________；连好电路后，闭合开关发现小灯泡不亮，但电流表和电压表均有示数，接下来首先应该进行的操作是______（填字母代码）A．检查滑动变阻器是否断路    B．移动滑动变阻器滑片C．检查小灯泡是否断路    D．检查开关是否接触良好(2)实验过程中，移动滑片并记录电压表和电流表的示数。小灯泡正常发光时，电流表的示数如图乙所示，则电流表的示数为__________A，小灯泡的额定功率为__________W。(3)观察实验数据，还可以发现小灯泡的灯丝电阻随着电压的增大而__________，这是由于灯丝的电阻随温度__________（选填“升高”或“降低”）而增大的缘故。次数1234电压/V2.02.53.038电流/A0.220240.26 (4)如果实验过程中，发现电压表大量程已经损坏，只有小量程可用，为了能继续测量小灯泡的额定功率，应将电压表并联在__________的两端。17. 在“探究电流与电阻的关系”的实验中，电源电压恒为3V不变，电流表、电压表各一个，开关一个，5Ω、10Ω、15Ω、20Ω的定值电阻各一个，规格为“20Ω 1A”的滑动变阻器一个，导线若干。(1)连接电路时，开关应______（选填“闭合”或“断开”）某同学连接的实物电路如图甲，其中有一根导线的连接是错的，请你在这根导线上打“×”，并补画出正确的那根导线。（        ）(2)正确连接电路后，闭合开关前，应将滑动变阻器的滑片移到最__________端（选填“左”或“右”）；闭合开关后，移动滑片时发现电流表无示数，电压表有示数，则发生故障的原因可能是______。(3)排除故障后，先用5Ω的定值电阻进行实验，闭合开关S后，移动滑片P，此时电流表的示数如图乙所示，定值电阻两端的电压为______V；断开开关，保持滑片P位置不变，用10Ω的电阻替换5Ω，闭合开关，发现电压表示数______（选填“变大”或“变小”），应向______（选填“左”或“右”）移动滑片P才能达到实验要求。(4)本实验可初步得到结论：当导体两端电压一定时，通过导体的电流与导体的电阻成_______（选填“正比”或“反比”）。为了能换用所有的定值电阻完成实验，定值电阻两端的电压值不能小于_______V。四、论述计算题（18题6分，19题8分，20题8分，共22分解答应写出必要的文字说明、解答步骤和公式，只写出最后答案不能得分）18. 如图所示，电源电压U为9V并保持不变定值电阻R1阻值为10Ω，电热丝R2的电阻值恒定不变，闭合开关S后，电流表A1的示数为1.5A。求：(1)通过电阻R1的电流；(2)通电1min，电流通过R2所做的电功。19. 如图所示电路中，电源电压恒为6V不变，R1=60Ω，电流表量程为0~0.6A，电压表量程为0~3V。当开关S1、S2都闭合时，电流表满偏，灯L恰好正常发光，此时灯泡的功率为P1。当S1、S2都断开且滑动变阻器R2的滑片P在中点时，灯泡消耗的功率为P2（灯L的灯丝电阻不变），且P2：P1=9：25。求：(1)灯泡的额定电流；(2)滑动变阻器R2的最大阻值；(3)当S1、S2都断开时，在电路处于安全工作状态下，电路消耗的最小功率。20. 乐乐家新买了一个养生壶如图甲所示，其额定电压为220V，原理图如图乙所示，R1和R2是电热丝，该养生壶有加热档和保温挡，其中额定保温功率为242W。图丙是一种新型插座，它能即时显示用电器的工作电压和所耗电费等将养生壶单独插在该插座上用加热档加热一段时间后，屏幕两次显示如图丁。（电费单价：0.5元/kW·h；电热丝电阻不随温度变化；假设使用养生壶时其两端电压不变）求：[已知药液的比热容c液=4×103J/（kg·℃）](1)养生壶的额定加热功率。(2)电阻R2的阻值。(3)若在丁图所示电压下将2kg的养生药液从18℃加热至98℃，至少需要多长时间。
参考答案1-8 ACBCB  DAD9.  焦耳  电阻10.  并   扩散11.  967.1  60012.  0.5  8:1513. 加热丝浸没在加热仓的水中，将水加热到沸腾 加热丝由于电流的热效应，将电能转化成内能传递给水。14.15. (1). 内    (2). 热传递    (3). 降低    (4). 减少    (5). 内    (6). 机械16. (1). P=UI   B    (2). 0.3  1.14    (3). 增大升高    (4). 滑动变阻器17. (1). 断开     (2). 左   R断路   (3). 2   变大  左   (4). 反比 1.518.(1)0.9 A；(2)324 J19.(1)0.5 A；(2)16 Ω；(3)1.5 W20.(1)1210W；(2)160 Ω；(3)640 s
