2020-2021学年沪粤版山西省晋城七中九年级物理上学期期末考试试卷

这是一份2020-2021学年沪粤版山西省晋城七中九年级物理上学期期末考试试卷，共10页。试卷主要包含了请将各题答案填写在答题卡上，17等内容，欢迎下载使用。

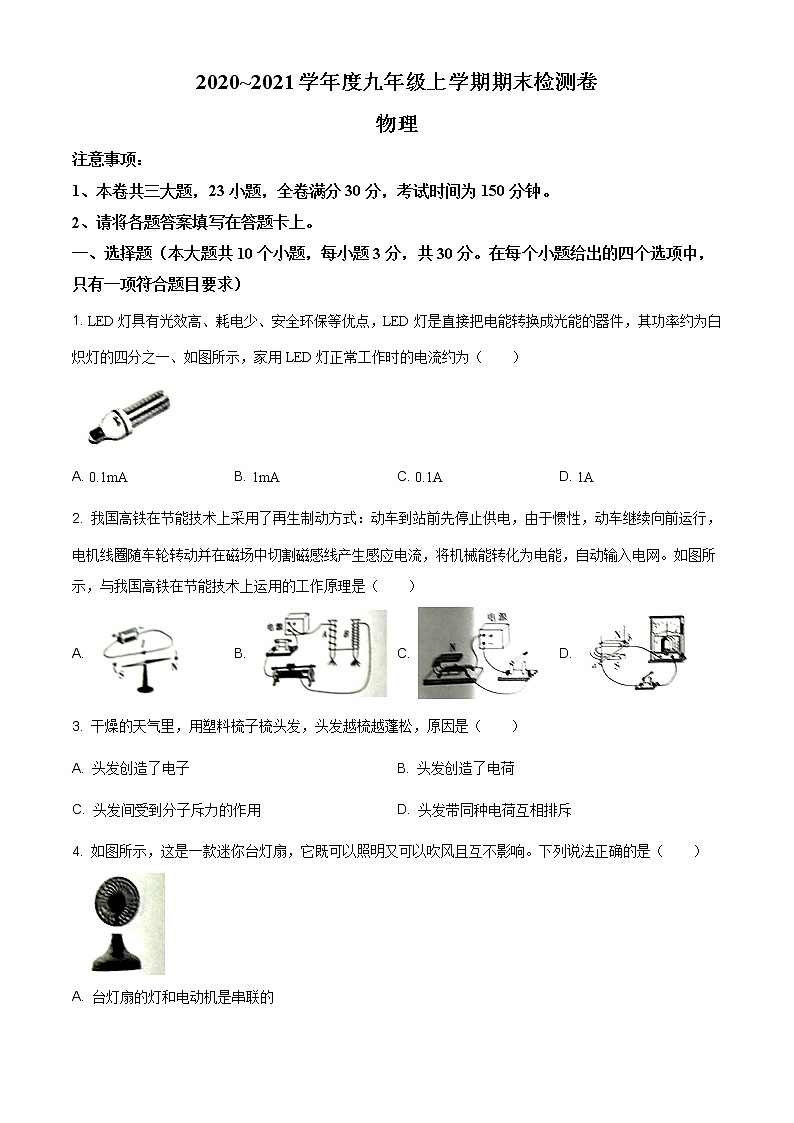

2020~2021学年度九年级上学期期末检测卷物理注意事项：1、本卷共三大题，23小题，全卷满分30分，考试时间为150分钟。2、请将各题答案填写在答题卡上。一、选择题（本大题共10个小题，每小题3分，共30分。在每个小题给出的四个选项中，只有一项符合题目要求）1. LED灯具有光效高、耗电少、安全环保等优点，LED灯是直接把电能转换成光能的器件，其功率约为白炽灯的四分之一、如图所示，家用LED灯正常工作时的电流约为（　　）A. 0.1mA B. 1mA C. 0.1A D. 1A2. 我国高铁在节能技术上采用了再生制动方式：动车到站前先停止供电，由于惯性，动车继续向前运行，电机线圈随车轮转动并在磁场中切割磁感线产生感应电流，将机械能转化为电能，自动输入电网。如图所示，与我国高铁在节能技术上运用的工作原理是（　　）A.  B.  C.  D. 3. 干燥的天气里，用塑料梳子梳头发，头发越梳越蓬松，原因是（　　）A. 头发创造了电子 B. 头发创造了电荷C. 头发间受到分子斥力的作用 D. 头发带同种电荷互相排斥4. 如图所示，这是一款迷你台灯扇，它既可以照明又可以吹风且互不影响。下列说法正确的是（　　）A. 台灯扇的灯和电动机是串联的B. 电动机的工作原理是通电导体在磁场受到力的作用C. 台灯扇的塑料外壳在正常情况下属于导体D. 台灯扇中的发光二极管是由超导体材料制成的5. 小明同学设计了如图所示的电路探究“电磁铁的磁性强弱与什么因素有关”的实验。当S接触点1时，小磁针静止如图所示。下列说法正确的是（　　）A. 电源的左侧为正极B. 将开关由接触点1改接到2时，小磁针的偏转发生改变C. 实验中通过观察电磁铁吸引大头针的多少来比较电磁铁磁性的强弱，这是运用了转换法D. 将开关由接触点1改接到2，并移动滑动变阻器的滑片P可探究电磁铁的磁性强弱与电流大小的关系6. 小明和小亮同学合作设计了煤气检测电路，如图所示，电源电压保持不变，Q为气敏元件，其阻值随煤气浓度的升高而减小。显示煤气浓度的仪表可选用电压表或电流表，闭合开关S，当煤气浓度升高时，要求仪表的示数增大。则下列连接正确的是（　　）A. 选用电压表接在、之间 B. 选用电压表接在、之间C. 选用电流表接在、之间 D. 选用电流表接在、之间7. 定值电阻R1标有“10Ω 1A”字样，R2标有“15Ω 0.6A”字样，将R1、R2接入由一个开关和电压恒定的电源组成的电路，在保证电路完全的情况下，下列说法正确的是（　　）A. R1、R2并联时，通过干路最大电流为1.6AB. R1、R2并联时，R2的最大功率为9WC. R1、R2串联时，电源电压最大为19VD. R1、R2串联时，R1的最大功率为3.6W8. 如图所示，电源电压保持不变，开关S断开后，灯L1和L2都正常发光，甲、乙两个电表示数之比为5∶3，此时灯L1和L2的电功率之比为（　　）A. 2∶3 B. 3∶2 C. 3∶5 D. 5∶39. 如图所示，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P从中点向左移动，下列说法正确的是（　　）A. 电压表V示数不变，电流表A1、A2示数均变大B. 电流表A2示数变小，电压表V、电流表A1示数均不变C. 电压表V示数不变，电压表V与电流表A1示数的比值变大D. 电压表V示数变大，电压表V与电流表A2示数的乘积变小10. 创新实验小组的同学设计了一个室内温度测量仪，其简化电路如图甲所示，电源电压保持6V不变，温度表由量程为0~3V的电压表改装而成，定值电阻，热敏电阻的阻值随温度变化的关系图像如图乙所示。下列说法正确的是（　　）A. 随着温度的升高，热敏电阻的阻值减小B. 该温度测量仪可测量的最高温度为50℃C. 当室内温度为10℃时，定值电阻消耗的电功率为0.4WD. 当定值电阻在5s内产生的热量为2.25J时，室内的温度为30℃二、实验探究（本大题共5个小题，11小题4分，12小题5分，13小题5分，14小题7分，15小题3分，共24分）11. 在探究“比较不同物质吸热能力大小”的实验中，实验装置如图甲所示。(1)如图甲所示，在组装实验装置中，应按照______（选填“自上而下”或“自下而上”）的顺序进行安装；(2)用规格相同的两试管分别装入质量相同的煤油和水，同时对两试管加热，根据实验数据绘制的温度随时间变化的关系图像如图乙所示，分析图像可知，加热相同的时间，______的温度变化较大；______的比热容较大；（均选填“水”或“煤油”）(3)本次实验运用的物理研究方法是______。（写出一个即可）12. 在用“伏安法”测量未知电阻阻值实验中，实验器材有：两节新干电池，未知电阻，电压表、电流表、规格为“  1A”的滑动变阻器、开关各一个，导线若干。设计的实验电路如图所示。(1)该实验的原理是______；(2)设计的实验电路图如图所示，根据电路图连接实物电路，在连接电路的过程中，开关必须______；(3)请你为实验需要测量和计算物理量，设计一个实验数据记录表格______；(4)利用本次实验的器材还可以进行的实验探究是______。13. 探究“电流产生的热量与哪些因素有关”的实验电路如图所示。(1)实验中，在甲、乙两个烧瓶中装入相同的酒精，通过观察______来比较两个电阻产生热量的多少。(2)在甲、乙两个烧瓶中分别接入阻值R1< R2的定值电阻，可探究“电流产生的热量与______的关系”；移动滑动变阻器的滑片，可探究电流产生的热量与_____的关系。(3)实验中用酒精代替水进行实验的优点是______。(4)利用该实验装置还可以探究物质吸热能力的大小，应在甲、乙两烧瓶中接入阻值相同的两个电阻，在烧瓶中倒入质量和初温相同的两种不同的液体，闭合开关、通电一段时间后、发现甲烧瓶中温度计示数升高50℃，乙烧瓶中温度计示数升高10℃，则______（选填“甲”或“乙”）烧瓶中液体的比热容较小。14. 在“测量小灯泡额定功率”的实验中，小灯泡的额定电压为2.5V，正常工作时灯丝的电阻约为10Ω。(1)请用笔画线代替导线，将如图甲所示的电路连接完整（要求滑片向左移动时小灯泡变亮）（        ）。(2)连接好电路，闭合开关，发现小灯泡不发光，电流表无示数，电压表有示数，移动滑动变阻器的滑片P，现象不发生变化；则电路故障可能是______。(3)排除故障后，闭合开关，通过移动滑片P，根据实验数据，绘制了小灯泡的电流随两端电压变化的关系图像，如图乙所示，则小灯泡的额定功率为______W。进一步分析图像，发现电压表与电流表示数的比值增大，其原因是随着小灯泡电功率的增大，灯丝的电阻______（选填“增大”、“减小”或“不变”）。(4)完成实验后，用电压恒定且未知的电源代替干电池，用一个阻值已知的定值电阻R0代替电压表，设计了如图丙所示电路，也能测出另一个额定电压为U额的小灯泡的额定功率。①闭合开关S、S1，断开开关S2，调节滑动变阻器的滑片P，使电流表的示数为_____A；②保持滑片P的位置不变，闭合开关S、S2，断开开关S1，读出电流表的示数为I；③小灯泡的额定功率：P额=______（用U额、I、R0表示）。15. 山西运城苹果味道甘甜，富含营养，今年小明家的苹果丰收。他用自家的苹果制作了一苹果电池，如图所示，他想知道制作苹果电池的铜片、锌片哪个是苹果电池的正极。请你设计一个实验方案帮助找出苹果电池的正极。（温馨提示：注意实验方案的可操作性）(1)实验器材：______；(2)实验步骤：______；实验结论：______。三、综合应用（本大题共8个小题，16、17、18小题各2分，19、20小题各4分，21小题2分，22小题6分，23小题4分，共26分）16. 丹麦物理学家______通过实验证实通电导体周围存在磁场，在世界上第一个发现了电与磁之间的联系。英国物理学家法拉第发现了______现象从而发明了发电机。17. 如图所示，这是一款新型无叶电风扇，该电风扇工作时，底座上的电动机将空气从进风口吸入，经压缩后再从圆环空腔上的细缝中高速吹出。则高速吹出的空气温度______（选填“高于”、“低于”或“等于”）室内空气的温度，其原因是通过______（选填“做功”或“热传递”）的方式改变了空气的内能。18. 如图甲所示的电路，电源电压保持不变，为定值电阻，滑动变阻器的滑片从端滑到端的过程中，消耗的电功率与通过的电流的关系图像如图乙所示。则电源电压为______V；滑片从端滑到端的过程中，滑动变阻器消耗的最大电功率是______W。19. 阅读短文，回答问题。测温手环与智能休眠仓随着计算机软硬件和互联网技术的高速发展，可穿戴式智能设备逐渐在生产、生活领域中表现出广阔的应用潜力。在新冠疫情防控中，用于体温监控的测温手环就是一种智能穿戴设备，如图甲所示。测温手环主要由温度传感模块、蓝牙模块、电源模块三个部分组成。在温度传感模块中，有对温度敏感热敏电阻（其阻值随温度的升高而减小）与导热金属片相连。使用测温手环时，导热金属片与人体接触，金属片温度的变化引起热敏电阻的阻值发生变化，热敏电阻的阻值变化影响电路中电流的大小。温度传感模块中的测温芯片根据电路中电流的大小计算出人体的温度。且手环中的蓝牙模块通过无线网络芯片中的温度数据传送给移动设备，从而实现体温的实时监控。为了降低测温手环的功耗，延长它的工作时间，测温手环一般配有智能休眠仓，如图乙所示，测温手环放入智能休眠仓后，由于环境温度低于某个设定的温度或手环检测到的温度长时间不发生变化，则测温手环自动关机。(1)导热金属片的内能是通过______（选填“做功”或“热传感”）的方式改变的；(2)智能休眠仓在测温手环的电路中相当于简单电路中的______（选填“电源”、“开关”或“用电器”）；(3)佩戴测温手环的人体温突然升高时，通过测温手环的电流______，测温手环消耗的功率______。（均选填“增大”、“减小”或“不变”）20. “礼让他人”是中华民族的优良传统，日常生活中，乘坐电梯需要注意安全，当同时乘坐电梯的人员较多时，我们需要礼让他人！为确保安全，电梯一旦超载，就会自动报警，如图所示，这是电梯自动报警原理图，请你运用所学的物理知识解释电梯自动报警的原理。21. 如图所示，请将螺线管、滑动变阻器接入电路中，使开关闭合后，螺线管与条形磁铁相互排斥，滑动变阻器滑片P向右移动会使斥力变大．温馨提示，22、23小题，解题过程要有必要的文字说明、计算公式和演算步骤，只写最后结果不得分。22. 今年“双十一”，小明妈妈网购了一台电热饮水机，包裹到家后，小明阅读说明书得知，电热饮水机有加热和保温两种工作状态，其简化电路图如图所示，开关为温控开关，当饮水机中的水加热到100℃时自动切换到保温状态；、均为用来加热且阻值不变的电热丝，饮水机部分参数如表所示。小明安装好饮水机，注满初温为20℃的水通电，观察到饮水机正常加热10min切换到保温状态。[，]求：(1)电热丝的阻值；(2)饮水机中的水吸收的热量；(3)饮水机的加热效率。额定电压220额定功率加热功率/W2000保温功率/W400容量2.523. 为适应救援需要，我国自主研发生产了负压救护车。在一次救援中，救护车总质量为2600kg，沿水平地面10min内匀速行驶12km，消耗汽油1.3L，行驶过程中受到的阻力为车总重的倍。求在本次救援过程中：（，取10N/kg）(1)牵引力做功的功率；(2)救护车汽油机热机效率。
                                           参考答案1-10 CDDBC ADACC 11.  (1). 自下而上    (2). 煤油    (3). 水    (4). 控制变量法12.  (1). （或欧姆定律）    (2). 断开    (3). 实验次数电阻两端的电压通过电阻的阻值电阻的阻值电阻的平均阻值1    2   3       (4). 探究电流与电压的关系13.  (1). 温度升高的多少（或温度计示数表化的大小）    (2). 电阻    (3). 电流大小    (4). 酒精的比热容比水的比热容小，吸收相同的热量温度升高得快，便于观察实验现象    (5). 乙14.    (1).     (2). 小灯泡断路    (3). 0.5    (4). 增大    (5).     (6). 15.16.    (1). 奥斯特    (2). 电磁感应17.   (1). 低于    (2). 做功18.   (1). 6    (2). 0.919.  (1). 热传递    (2). 开关    (3). 增大    (4). 增大20. 当电梯超载时，接通控制电路，电磁铁有电流通过，产生磁性，吸引衔铁，动触点与下方的静触点接触，红灯灭，铃响，报警21.如图22.(1)30.25Ω；(2)8.4×105J；(3)70%23.(1)2.6×104W；(2)40%
