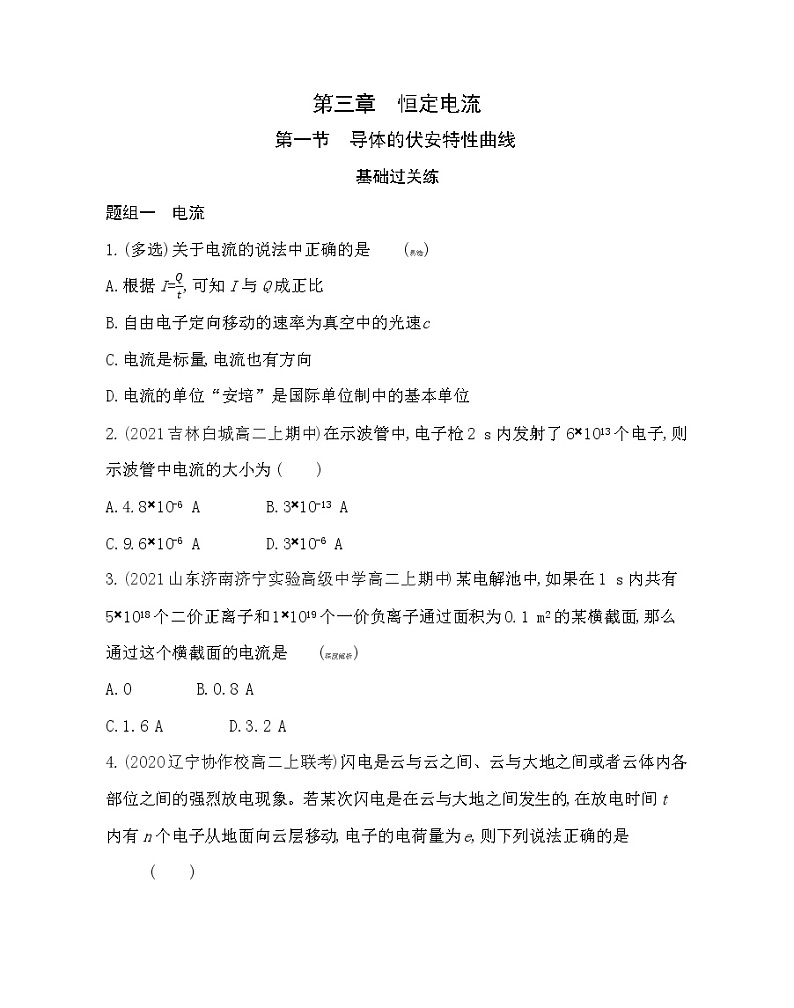

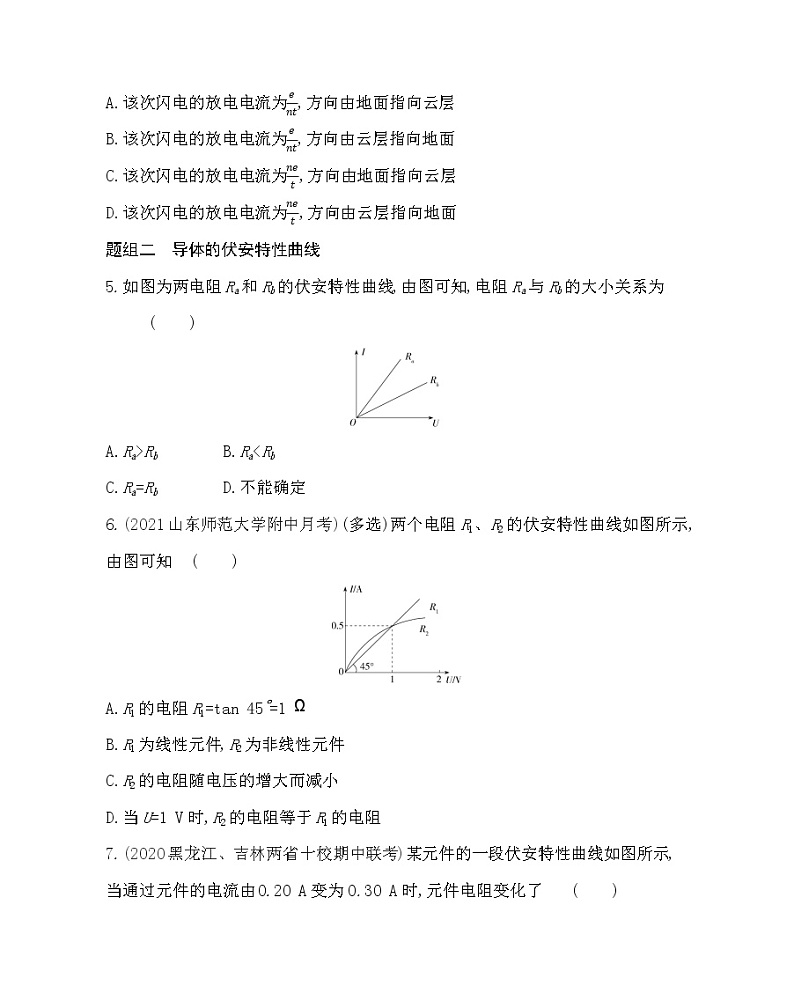

第三章　恒定电流第一节　导体的伏安特性曲线基础过关练题组一　电流1.(多选)关于电流的说法中正确的是 (易错)A.根据I=,可知I与Q成正比B.自由电子定向移动的速率为真空中的光速cC.电流是标量,电流也有方向D.电流的单位“安培”是国际单位制中的基本单位2.(2021吉林白城高二上期中)在示波管中,电子枪2 s内发射了6×1013个电子,则示波管中电流的大小为              (　　)A.4.8×10-6 A　　　　B.3×10-13 AC.9.6×10-6 A　　　　D.3×10-6 A3.(2021山东济南济宁实验高级中学高二上期中)某电解池中,如果在1 s内共有5×1018个二价正离子和1×1019个一价负离子通过面积为0.1 m2的某横截面,那么通过这个横截面的电流是              (深度解析)A.0　　　　B.0.8 AC.1.6 A　　　　D.3.2 A4.(2020辽宁协作校高二上联考)闪电是云与云之间、云与大地之间或者云体内各部位之间的强烈放电现象。若某次闪电是在云与大地之间发生的,在放电时间t内有n个电子从地面向云层移动,电子的电荷量为e,则下列说法正确的是              (　　)A.该次闪电的放电电流为,方向由地面指向云层B.该次闪电的放电电流为,方向由云层指向地面C.该次闪电的放电电流为,方向由地面指向云层D.该次闪电的放电电流为,方向由云层指向地面题组二　导体的伏安特性曲线5.如图为两电阻Ra和Rb的伏安特性曲线,由图可知,电阻Ra与Rb的大小关系为 (　　)A.Ra>Rb　　　　B.Ra<RbC.Ra=Rb　　　　D.不能确定6.(2021山东师范大学附中月考)(多选)两个电阻R1、R2的伏安特性曲线如图所示,由图可知              (　　)A.R1的电阻R1=tan 45°=1 ΩB.R1为线性元件,R2为非线性元件C.R2的电阻随电压的增大而减小D.当U=1 V时,R2的电阻等于R1的电阻7.(2020黑龙江、吉林两省十校期中联考)某元件的一段伏安特性曲线如图所示,当通过元件的电流由0.20 A变为0.30 A时,元件电阻变化了              (　　)A.5 Ω　　　　B.10 ΩC.15 Ω　　　　D.20 Ω8.小灯泡通电后其电流I随所加电压U变化的图线如图所示,P为图线上一点,PN为图线在P点的切线,PQ为U轴的垂线,PM为I轴的垂线,则下列说法中正确的是              (　　)A.随着所加电压的增大,小灯泡的电阻减小B.对应P点,小灯泡的电阻为R=C.对应P点,小灯泡的电阻为R=D.对应P点,小灯泡的电阻为R= 能力提升练题组一　等效电流的计算1.(2021江西宜春高二上月考,)如图所示,一根横截面积为S的长直橡胶棒上均匀带有负电荷,每米橡胶棒所带电荷量为q,当此棒沿轴线方向做速度为v的匀速直线运动时,由于棒运动而形成的等效电流大小为              (　　)A.vq　　　　B.　　　　C.qvS　　　　D.2.(2021河南天一高二上期中联考,)一个带正电的粒子仅在电场力的作用下,由静止开始从A点沿直线运动到B点,A、B两点相距L,粒子运动的位移x随时间t变化的关系如图所示,图中曲线是以原点O为顶点的抛物线,曲线上M点的坐标为(t0,x0),x0<L,粒子带的电荷量为q。求:(1)带电粒子运动到B点的速度大小;(2)带电粒子从A点运动到B点的过程中等效电流的大小。题组二　电流微观表达式的应用3.(2021广东惠州一中高二上月考,)有一横截面积为S的铜导线,流经其中的电流为I,设每单位体积的导线内有n个自由电子,电子电荷量为e,此时电子的定向移动速率为v,在Δt时间内,通过导体横截面的自由电子数目为              (　　)A.SvΔt　　　　B.nvΔt　　　　C.　　　　D.4.(2021山东六校高二上联考,)一根导线的横截面积为S,已知该导线材料的密度为ρ,摩尔质量为M,电子电荷量为e,阿伏伽德罗常数为NA,设每个原子只提供一个自由电子,该导线中自由电子定向移动速率为v,则通过的电流为              (　　)A.　　　　B.　　　　C.　　　　D.5.(2021天津一中高二上期中,)某些肿瘤可以用“质子疗法”进行治疗。在这种疗法中,为了能让质子进入癌细胞,首先要实现质子的高速运动,该过程需要一种被称作“粒子加速器”的装置来实现。质子先被加速到较高的速度,然后轰击肿瘤并杀死癌细胞。如图所示,来自质子源的质子(初速度为零),经加速器加速后,形成细柱形的质子流。已知细柱形的质子流横截面积为S,其等效电流为I,质子的质量为m,其电荷量为e,若这束质子流内单位体积的质子数为n,那么加速器的加速电压U为              (　　)A.　　　　B.　　　　C.　　　　D.题组三　实验:测量小灯泡的伏安特性曲线6.(2021山西临汾高二上期中,)在描绘一个标有“3 V,1.8 W”的小灯泡的伏安特性曲线实验中,要求灯泡两端的电压能从零开始逐渐增加到3 V。(1)实验电路图应选择下图中的　　　　。 (2)请按(1)中选择的电路图,连接如图实物间的连线。(3)接通开关,改变滑动变阻器滑片的位置,并记录对应的电流表示数I和电压表示数U。某次电表示数如图所示,电流表示数为　　　　A,电压表示数为　　　　V,此时小灯泡的电阻R=　　　　　Ω(保留两位有效数字)。 (4)根据实验数据,画出小灯泡的I-U图像如图所示。由图可知,当小灯泡两端的电压增加时,小灯泡的电阻将　　　　(选填“增大”或“减小”)。
答案全解全析基础过关练1.CD　电流等于电路中通过某一横截面的电荷量与所用时间的比值,不能说I与Q成正比,选项A错误;自由电子定向移动的速率很小,比真空中的光速c小得多,选项B错误;电流有方向,但电流的运算不遵循平行四边形定则,故电流是标量,选项C正确;电流的单位“安培”为国际单位制中的基本单位,选项D正确。易错警示 　　电流是标量还是矢量的判定有大小和方向且运算时遵循平行四边形定则的物理量才是矢量,电流虽然有大小和方向,但运算时不遵循平行四边形定则,所以电流是标量。2.A　每个电子的电荷量大小为e=1.6×10-19 C,6×1013个电子的总电荷量为q=6×1013×1.6×10-19 C=9.6×10-6 C,则示波管中电流大小为I== A=4.8×10-6 A,选项A正确。3.D　由题意,1 s内通过横截面正离子的电荷量为q1=2×n1e,负离子的电荷量绝对值为q2=n2e,则电流为I==,代入数据解得I=3.2 A,选项D正确。方法技巧　　不同导体中电流的计算方法(1)金属导体中的自由电荷只有电子,运用I=计算时,Q是某一时间内通过金属导体横截面的电子的电荷量。(2)电解液中的自由电荷是正、负离子,电解液中正、负离子定向运动的方向相反,运用I=计算时,Q应是同一时间内正、负两种离子通过横截面的电荷量的绝对值之和。(3)处于电离状态的气体中的自由电荷既有正、负离子,也有自由电子,利用公式求气体导电电流时,Q应是三种带电粒子通过横截面的电荷量的绝对值之和。4.D　闪电在云与大地之间发生,在放电时间t内有n个电子从地面向云层移动,由电流的定义式可得I==,规定正电荷定向移动的方向为电流的方向,放电过程电子从地面向云层移动,由于电子带负电,因此电流的方向从云层指向地面,选项D正确。5.B　根据I=·U,可知I-U图线的斜率越大,电阻越小,即Ra<Rb,选项B正确。6.BD　R1的电阻R1== Ω=2 Ω,选项A错误;R1的伏安特性曲线为过原点的直线,所以R1为线性元件,R2的伏安特性曲线非直线,故R2为非线性元件,选项B正确;R2的I-U图像上各点的横坐标U与纵坐标I的比值随电压的增大而增大,则R2的电阻随电压的增大而增大,选项C错误;当U=1 V时,R2的电阻等于R1的电阻,均等于2 Ω,选项D正确。7.A　由题图可知,当电流I1=0.20 A时,元件两端电压U1=3 V,R1== Ω=15 Ω,当电流I2=0.30 A时,元件两端电压U2=6 V,R2== Ω=20 Ω,所以当通过元件的电流由0.20 A变为0.30 A时,元件电阻变化了ΔR=R2-R1=5 Ω,选项A正确。8.B　灯泡的电阻R=,等于I-U图线上的点与原点O连线斜率的倒数,由题图结合数学知识可知,电压增大,此斜率减小,则灯泡的电阻增大,选项A错误;由图像可知,P点对应的电压为U1,电流为I2,则对应P点,灯泡的电阻R=选项B正确,C、D错误。能力提升练1.A　在运动方向上取一横截面,则在t时间内通过该横截面的电荷量为Q=vt·q,等效电流I==vq,选项A正确,B、C、D错误。2.答案　(1)　(2)解析　(1)带电粒子运动的位移x随时间t变化的关系图线是过原点O的抛物线,可知带电粒子做匀加速直线运动,该电场为匀强电场,则x0=a根据速度与位移的关系可知v2=2aL解得v=(2)由匀变速直线运动规律得v=at由电流的定义式得I=解得I=3.C　根据电流的微观表达式I=nqvS,在Δt时间内通过导体横截面的自由电子的电荷量Q=IΔt,则在Δt时间内,通过导体横截面的自由电子的数目为N==,将I=nevS,代入解得N==nvSΔt,选项C正确。4.D　设该导线中自由电子从一端定向移动到另一端所用时间为t,对导线进行研究,导线的体积为V=Svt,导线的质量为m=ρV,每个原子只提供一个自由电子,则原子数与自由电子数目相等,则自由电子的数目为n=NA,t时间内通过导线横截面的电荷量为q=ne,则电流为I=,联立可得I=,选项D正确。5.D　质子在电场力作用下加速,设加速后的速度为v,根据动能定理有eU=mv2,等效电流为I,单位体积的质子数为n,根据电流的微观表达式可得I=neSv,联立解得U=,选项D正确。6.答案　(1)乙　(2)图见解析　(3)0.50　2.60　5.2　(4)增大解析　(1)灯泡正常发光时的电阻较小,所以电流表采用外接法,本实验要求小灯泡两端的电压从零开始调节,所以滑动变阻器采用分压式接法,因此实验电路应选乙。(2)实验电路实物连接图如图所示:(3)电流表选择0~0.6 A量程,每一小格表示0.02 A,根据表针的位置可知电流表的示数为0.50 A。电压表选择0~3 V量程,每一小格是0.1 V,则电压表示数为2.60 V。此时小灯泡的电阻R= Ω=5.2 Ω。(4)根据题图可知,I-U图像上的点与坐标原点连线的斜率越来越小,说明电阻越来越大,所以当小灯泡两端的电压增加时,小灯泡的电阻将增大。
