北师大版九年级全册第十一章 简单电路综合与测试当堂达标检测题

这是一份北师大版九年级全册第十一章 简单电路综合与测试当堂达标检测题，共7页。试卷主要包含了单选题，填空题，计算题等内容，欢迎下载使用。

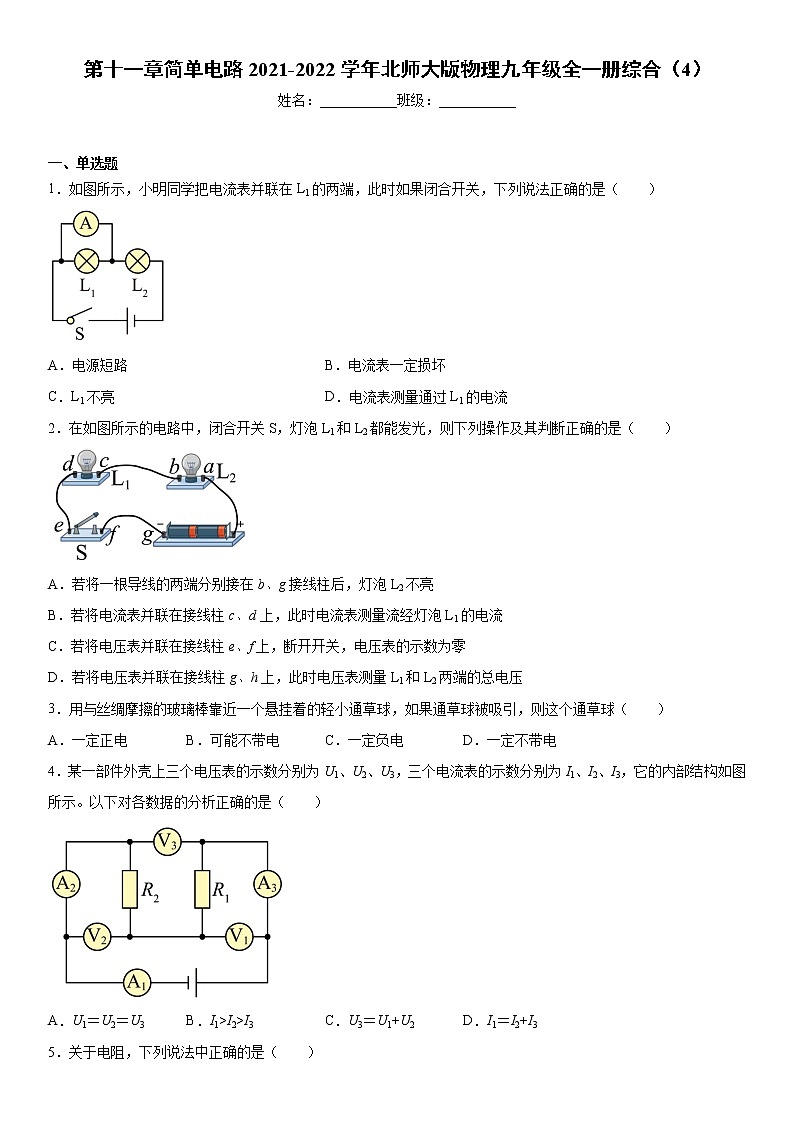

第十一章简单电路2021-2022学年北师大版物理九年级全一册综合（4）姓名：___________班级：___________  一、单选题1．如图所示，小明同学把电流表并联在L1的两端，此时如果闭合开关，下列说法正确的是（　　）A．电源短路 B．电流表一定损坏C．L1不亮 D．电流表测量通过L1的电流2．在如图所示的电路中，闭合开关S，灯泡L1和L2都能发光，则下列操作及其判断正确的是（　　）A．若将一根导线的两端分别接在b、g接线柱后，灯泡L2不亮B．若将电流表并联在接线柱c、d上，此时电流表测量流经灯泡L1的电流C．若将电压表并联在接线柱e、f上，断开开关，电压表的示数为零D．若将电压表并联在接线柱g、h上，此时电压表测量L1和L2两端的总电压3．用与丝绸摩擦的玻璃棒靠近一个悬挂着的轻小通草球，如果通草球被吸引，则这个通草球（　　）A．一定正电 B．可能不带电 C．一定负电 D．一定不带电4．某一部件外壳上三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示。以下对各数据的分析正确的是（　　）A．U1＝U2＝U3 B．I1>I2>I3 C．U3＝U1+U2 D．I1＝I2+I35．关于电阻，下列说法中正确的是（　　）A．将一根铜导线均匀拉长后，其电阻变大B．导体和绝缘体的电阻大小只跟材料有关C．绝缘体不容易导电，是因为它们没有电阻D．铜导线的电阻一定比铝导线的电阻小6．下列说法正确的是（　　）A．通常情况下玻璃是绝缘体B．内燃机将机械能转化为内能C．给手机电池充电时，化学能转化为电能D．汽油机有喷油嘴7．下列各组中都是绝缘体的是（　　）A．塑料、人体、醋 B．干木头、大地、铁C．陶瓷、玻璃、油 D．铅笔芯、玻璃、金属8．现代生产生活中需要各种各样的材料，下列说法正确的是（　　）A．有一些材料，导电性能介于导体和绝缘体之间，常常称做超导体B．橡胶、铝、塑料都是很好的绝缘材料C．液态氢密度小用来作火箭发动机的燃料D．利用半导体材料可以制作二极管、三极管9．如图所示的电路中，电源电压为3V，当开关S1、S2都闭合时，则（　　）A．电流表将被烧坏 B．电压表被烧坏C．两只灯泡都将被烧坏 D．灯L1亮，灯L2不亮10．如图电路中，灯泡L1、L2规格不同，下列分析错误的是（　　）

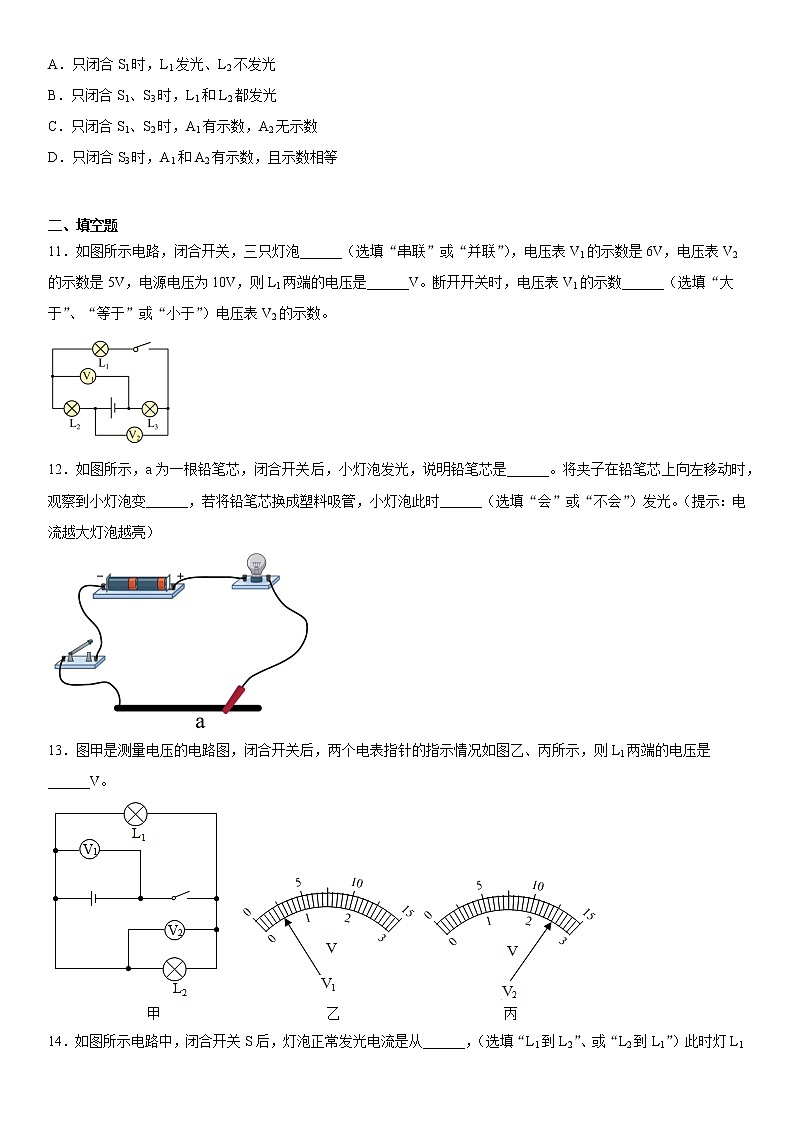

 A．只闭合S1时，L1发光、L2不发光B．只闭合S1、S3时，L1和L2都发光C．只闭合S1、S2时，A1有示数，A2无示数D．只闭合S3时，A1和A2有示数，且示数相等  二、填空题11．如图所示电路，闭合开关，三只灯泡______（选填“串联”或“并联”），电压表V1的示数是6V，电压表V2的示数是5V，电源电压为10V，则L1两端的电压是______V。断开开关时，电压表V1的示数______（选填“大于”、“等于”或“小于”）电压表V2的示数。12．如图所示，a为一根铅笔芯，闭合开关后，小灯泡发光，说明铅笔芯是______。将夹子在铅笔芯上向左移动时，观察到小灯泡变______，若将铅笔芯换成塑料吸管，小灯泡此时______（选填“会”或“不会”）发光。（提示：电流越大灯泡越亮）13．图甲是测量电压的电路图，闭合开关后，两个电表指针的指示情况如图乙、丙所示，则L1两端的电压是______V。14．如图所示电路中，闭合开关S后，灯泡正常发光电流是从______，（选填“L1到L2”、或“L2到L1”）此时灯L1比L2亮，通过L1灯的电流______（选填“大于”、“等于”或“小于”）通过L2灯的电流，若L1灯丝烧断，L2灯______（选填“仍能”或“不能”）正常发光。15．如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的_________（选填“A”、“C”或“D”）接线柱连接，滑动变阻器是通过改变连入电路的电阻丝的_________来改变电阻的大小。如果你家中同时使用的用电器越多，干路中的电流将________（选填“变大”、“不变”或“变小”）。 三、计算题16．在图所示的电路中，电流表A1的示数为0.4A，电流表A2的示数为0.6A。请你解答：(1)通过L1的电流；(2)通过L2的电流。17．如图（a）所示电路，当闭合开关S后，灯泡L1和L2都能发光，这时两只电压表的指针偏转角度相同，指针位置均为图（b）所示。求：（1）L1和L2两端的电压；（2）若将L1和L2改接为图（c）所示的电路，电源电压保持不变，闭合开关后灯泡L1和L2都发光，此时电流表A1的示数为0.3A，电流表A2的示数为1.2A，求此时通过L2的电流和L1两端的电压。18．如图所示，电源电压恒定不变，当S断开时电压表的示数为2V；当S闭合时，电压表的示数为5.5V；求：（1）电源电压；（2）S断开时，灯泡L1和L2的电压分别是多少？19．认真观察图，分析并解答下面的问题：(1)当只闭合S3时，若电流表A1的示数为0.1A，则通过L1的电流是多少？(2)如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为多少？(3)若只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是多少？
参考答案1．C2．D3．B4．C5．A6．A7．C8．D9．A10．B11．串联    1    等于    12．导体    亮    不会    13．2.514．L1到L2    等于    不能    15．C    长度    变大    16．(1)0.4A；(2)0.2A17．（1）L1和L2两端的电压分别为1.2V、4.8V；（2）0.9A；6V；18．（1）5.5V；（2）2V，3.5V19．(1)0.1A；(2)0.26A；(3)0.24A
