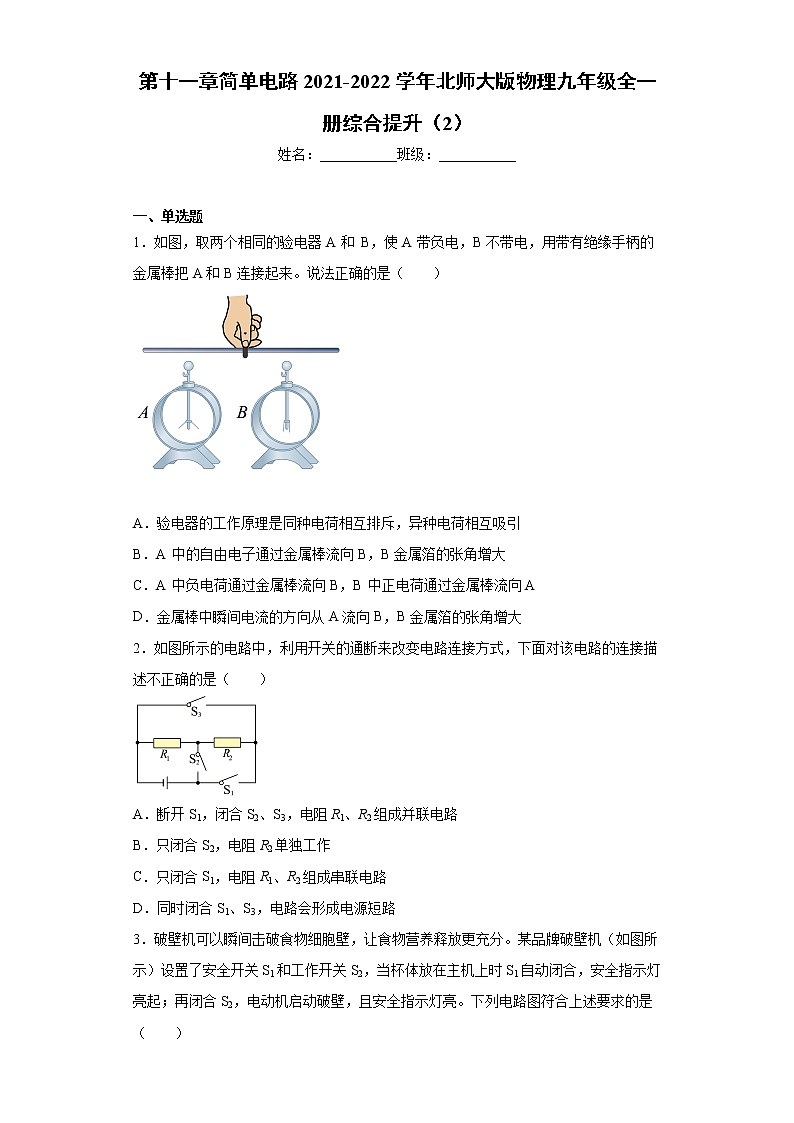

第十一章简单电路2021-2022学年北师大版物理九年级全一册综合提升（2）姓名：___________班级：___________  一、单选题1．如图，取两个相同的验电器A 和 B，使A 带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来。说法正确的是（　　）

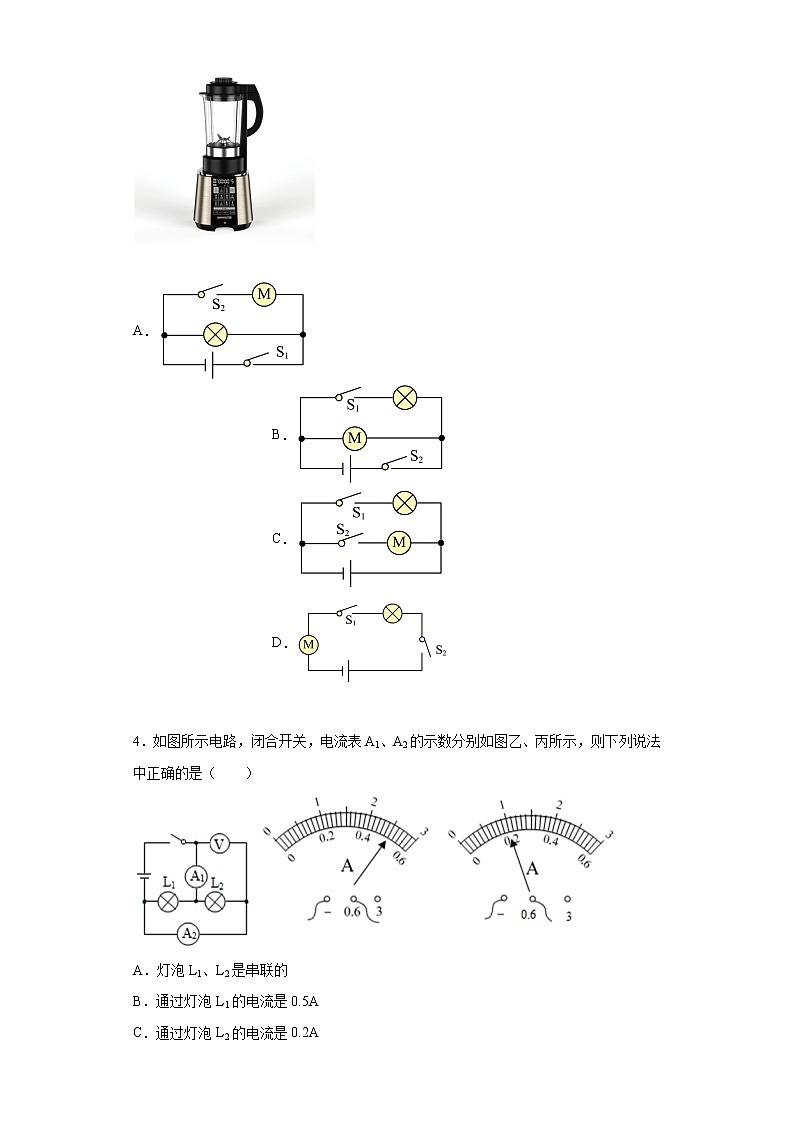

 A．验电器的工作原理是同种电荷相互排斥，异种电荷相互吸引B．A 中的自由电子通过金属棒流向B，B金属箔的张角增大C．A 中负电荷通过金属棒流向B，B 中正电荷通过金属棒流向AD．金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大2．如图所示的电路中，利用开关的通断来改变电路连接方式，下面对该电路的连接描述不正确的是（　　）A．断开S1，闭合S2、S3，电阻R1、R2组成并联电路B．只闭合S2，电阻R2单独工作C．只闭合S1，电阻R1、R2组成串联电路D．同时闭合S1、S3，电路会形成电源短路3．破壁机可以瞬间击破食物细胞壁，让食物营养释放更充分。某品牌破壁机（如图所示）设置了安全开关S1和工作开关S2，当杯体放在主机上时S1自动闭合，安全指示灯亮起；再闭合S2，电动机启动破壁，且安全指示灯亮。下列电路图符合上述要求的是（　　）
 A．
 B．
 C．
 D．

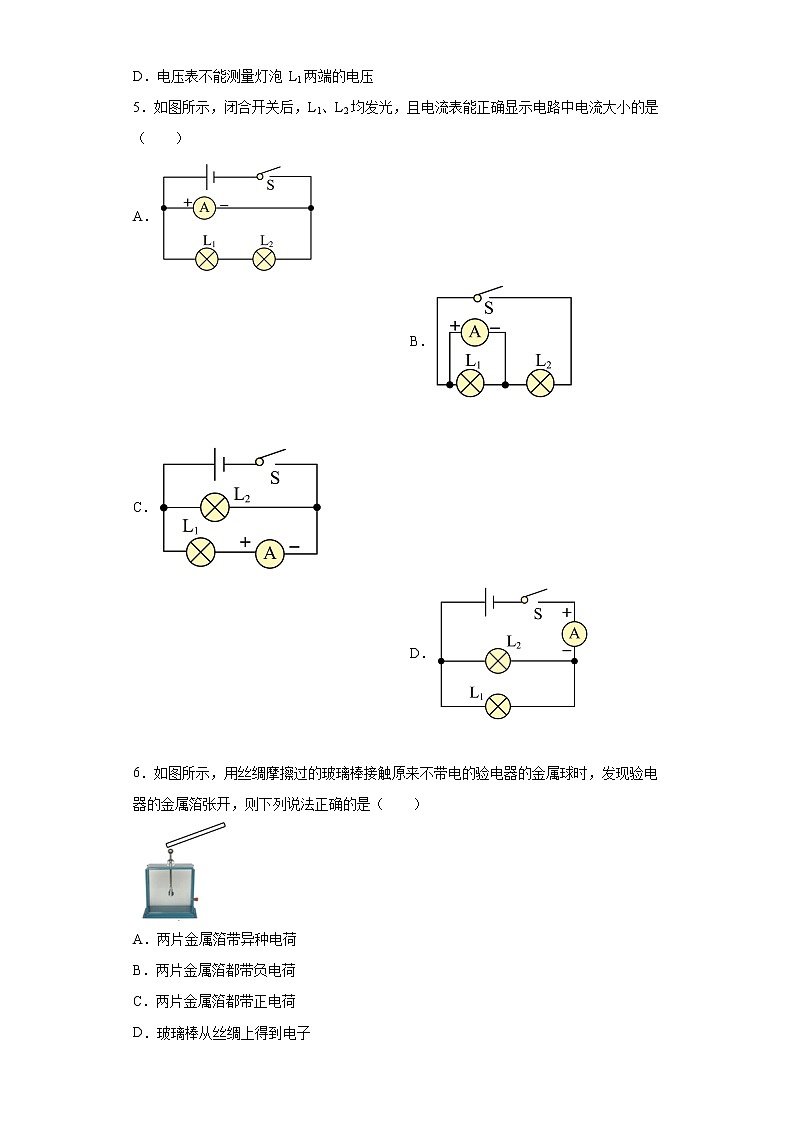

 4．如图所示电路，闭合开关，电流表A1、A2的示数分别如图乙、丙所示，则下列说法中正确的是（　　）A．灯泡L1、L2是串联的B．通过灯泡L1的电流是0.5AC．通过灯泡L2的电流是0.2AD．电压表不能测量灯泡 L1两端的电压5．如图所示，闭合开关后，L1、L2均发光，且电流表能正确显示电路中电流大小的是（　　）A．
 B．
 C．
 D．
 6．如图所示，用丝绸摩擦过的玻璃棒接触原来不带电的验电器的金属球时，发现验电器的金属箔张开，则下列说法正确的是（　　）A．两片金属箔带异种电荷B．两片金属箔都带负电荷C．两片金属箔都带正电荷D．玻璃棒从丝绸上得到电子7．如图所示的电路中，电源电压保持不变。闭合电键S，电路正常工作，过了一会灯L熄灭，两电表中只有一个电表示数变大，电路中只有一处故障，且只发生在灯L或电阻R上。则下列判断中正确的是（   ）A．小灯L短路，电流表示数变大 B．小灯L断路，电压表示数变大C．电阻R短路，电流表示数变大 D．电阻R断路，电压表示数变大8．用丝绸擦过的玻璃棒带正电，这是由于（　　）A．丝绸上的电子转移到玻璃棒上B．丝绸上的正电荷转移到玻璃棒上C．玻璃棒上的电子转移到丝绸上D．玻璃棒上的正电荷转移到丝绸上9．关于电阻，下列说法中正确的是（　　）A．将一根铜导线均匀拉长后，其电阻变大B．导体和绝缘体的电阻大小只跟材料有关C．绝缘体不容易导电，是因为它们没有电阻D．铜导线的电阻一定比铝导线的电阻小10．在如图所示的电路中，闭合开关，两表有示数，另一只电表的示数明显变大。下列判断中正确的是（　　）
 A．可能是灯L断路B．一定是灯L短路C．可能是滑动变阻器R断路D．一定是滑动变阻器R的滑片向左滑动  二、填空题11．如图所示电路，当开关S、S1均闭合且甲乙均为电压表时，甲的示数为6V，乙的示数为2V。则L1两端电压为________；当开关S闭合、S1断开且甲乙均为电流表时，甲的示数为0.6A，乙的示数为0.9A，经过L2的电流为___________；灯泡L1与L2的电阻比为___________。（设灯丝电阻不变）12．在玻璃杯、电炉丝、铁钉、热敏电阻这四种用品中，通常情况下属于绝缘体的是______；利用半导体材料制成的是______。13．如图（a）所示电路，电源电压保持不变，R2=8Ω，当闭合开关S后，两个电压表指针偏转均如图（b）所示，则电源电压为_______V，电阻R1的阻值为_______Ω。
 14．某电表指针指到如图甲所示位置时，读数是______，若把这个表接在图乙所示电路中使用，应接在______（填“a”或“b”）处。15．某电路需要9V的电压，需要 ______节新干电池串联，交通信号灯红黄绿三灯，他们之间是_______联。16．某一旋钮式电阻箱内部结构如图所示，它由九个100Ω、九个10Ω和九个1Ω的电阻组成，当改变旋钮（即图中指针）位置调节电阻值时，相当于改变了电阻箱内部接入电路部分导体的______，从图中可读出此时的阻值为______Ω。17．如图所示的电路中。（1）当S1、S2都断开时，称为______；（ “短路”或“断路”）（2）当S1、S2都闭合时，电路发生______； （选填“通路”、“短路”或“断路”） （3）要使小灯泡发光，只需闭合开关______。 三、实验题18．小致用如图所示电路“探究串联电路的电压特点”；实验次数UAB/VUBC/VUAC/V10.82.23.021.02.03.031.21.83.0（1）在拆接电路时，开关必须______；（2）实验中最好选择规格______（选填“相同”或“不同”）的小灯泡；（3）测出灯L1两端的电压后，小致断开开关S，准备拆下电压表，改接在B、C之间；小明认为这样做太麻烦，只需将与A点相连的导线改接到C点即可；小致认为小明的办法是______的，原因是______；（4）经过多次实验，将得到的数据记录在表中，分析实验数据，可得到串联电路的电压特点是______（用公式表示）。19．小明组正在探究“串联电路电流特点”：（如图1所示）（1）做实验时需要6V电源，则要用_______节干电池串联，或用_______节蓄电池串联才行。（2）同组的小丽在实验中用电流表测量电路中的电流，她实际用0～3A的量程进行测量，但是她发现这一量程的刻度不够清楚，于是她从0～0.6A的量程中读出指针的示数是0.46A，你判断她实际电路中的电流值是_______。A．0.46A   B． 0.82A    C．1.15A     D． 2.3A（3）实验时，若发现电流表指针摆动分别出现了如图2，甲、乙所示的两种情况，请分析在使用电流表时分别存在什么问题甲现象存在的问题：_______；乙现象存在的问题：_______。（4）分析下表中的数据：实验次数A处电流/AB处电流/AC处电流/A11.21.21.222.52.52.531.81.81.8分析表中数据可总结得出结论：_______。20．在“探究串联电路的电压规律”实验中，连接了如图所示的电路图；（1）连接完最后一根导线后灯泡L2立即发光，L1不发光，电压表无示数，经分析该同学在操作上有一处错误为______，电路中只有一处故障是______；（2）排除故障后在测量的过程中发现灯泡L1很亮但是灯泡L2却只发出微弱的光，此时通过两个灯泡的电流关系为I1______I2；（3）通过选用不同规格的小灯泡进行了多次实验后得到了如表所示的数据总结出串联电路的电压规律______（用U、U1、U2表示）。实验次数L1两端的电压U1/VL2两端的电压U2/V串联总电压U/V11.61.22.821.31.52.831.11.72.821．如图所示，小明在“探究影响导体电阻大小因素”的实验中，将所选的合金丝依次接在a、b两点间，闭合开关后，测出对应的电流值；实验中所用合金丝的相关数据及所测电流值如表：合金丝代号123456长度l/m0.50.50.51.00.51.2横截面积S/mm20.81.22.51.21.21.2材料锰铜锰铜锰铜锰铜镍铬碳钢电流值I/A0.40.61.40.30.40.5回答下列问题：（1）探究导体电阻大小与材料有关，是选用代号为的______两根合金丝进行实验；（2）选用代号为2、4的两根合金丝进行实验，探究导体电阻跟______是否有关，可得到的结论是：______；（3）选用代号为1、2、3的三根合金丝进行实验，探究电阻跟______是否有关，可得到的结论是：______；（4）在探究“电阻随温度变化”的实验中，选择代号为6的合金丝连接在如图所示的电路中进行实验，用洒精灯加热后，发现电流表示数变小了，说明______。 四、计算题22．在如图所示的电路中，和为两只灯泡，当开关闭合后电流表、的示数分别为0.5A和0.2A，电压表V的示数为3V，求：（1）灯泡和两端的电压分别是多少?（2）电源电压是多少?（3）流过灯泡和的电流分别是多少?23．如图，电源电压为3V，开关闭合后，通过灯泡L1、L2和L3的电流分别为0.4A，0.2A和0.8A，求：（1）L1两端的电压为多少V？（2）四个电流表中示数最大的是哪一只，为多少A？（3）四个电流表中示数最小的是哪一只，为多少A？24．如图所示，电流表A1、A2、A3的示数分别为0.6A、0.4A、0.3A，求通过小灯泡L1、L2、L3的电流I1、I2、I3分别为多少？25．如图所示电路，电压表V的示数为6V，电流表A1的示数为0.4A，电流表A2的示数为0.1A。问：（1）通过灯L2的电流为多少？（2）通过灯L1的电流为多少？（3）灯L1两端的电压为多少？

参考答案1．B2．B3．A4．C5．C6．C7．D8．C9．A10．A11．4V    0.6A    2：1    12．玻璃杯    热敏电阻    13．6    32    14．9V    b    15．6    并    16．长度    163    17．断路    短路    S1    18．断开    不同    错误    电压表正负接线柱会接反了        19．4    3    D    电流表正负接线柱接反    电流表量程偏大    串联电路电流处处相等    20．连接电路时没有断开开关    L1短路    ＝    U＝U1+U2    21．2和5    长度    在材料和横截面积相同的情况下，长度越大，电阻越大    横截面积    导体的材料和长度相同时，导体的横截面积越大，电阻越小    温度升高，合金丝的电阻变大    22．（1）3V，3V；（2）3V；（3）0.3A，0.2A23．（1）3V；（2）最大A1，1.4A；（3）最小A4，0.4A24．0.2A、0.1A、0.3A25．（1）0.1A；（2）0.3A；（3）6V
