物理九年级全册第十二章 欧姆定律综合与测试当堂达标检测题

这是一份物理九年级全册第十二章 欧姆定律综合与测试当堂达标检测题，共7页。试卷主要包含了单选题，填空题，计算题等内容，欢迎下载使用。

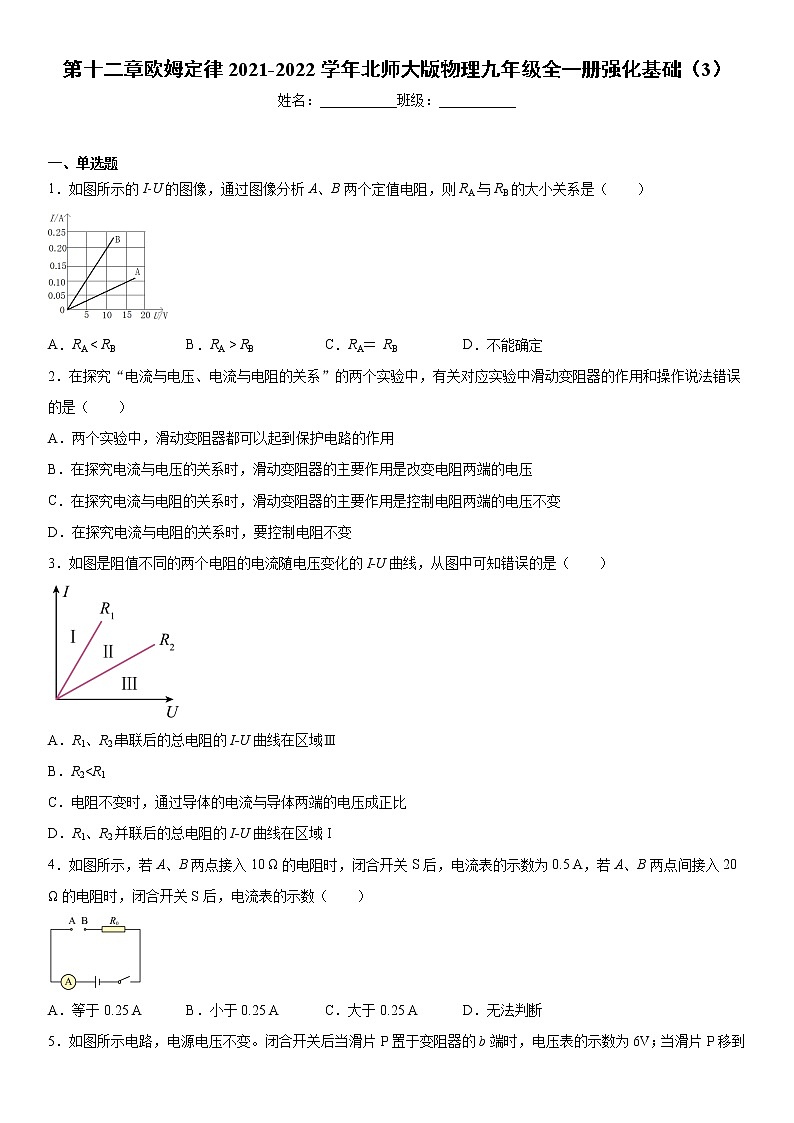

一、单选题
1．如图所示的I-U的图像，通过图像分析A、B两个定值电阻，则RA与RB的大小关系是（ ）
A．RA < RBB．RA > RBC．RA＝ RBD．不能确定
2．在探究“电流与电压、电流与电阻的关系”的两个实验中，有关对应实验中滑动变阻器的作用和操作说法错误的是（ ）
A．两个实验中，滑动变阻器都可以起到保护电路的作用
B．在探究电流与电压的关系时，滑动变阻器的主要作用是改变电阻两端的电压
C．在探究电流与电阻的关系时，滑动变阻器的主要作用是控制电阻两端的电压不变
D．在探究电流与电阻的关系时，要控制电阻不变
3．如图是阻值不同的两个电阻的电流随电压变化的I-U曲线，从图中可知错误的是（ ）
A．R1、R2串联后的总电阻的I-U曲线在区域Ⅲ
B．R2
