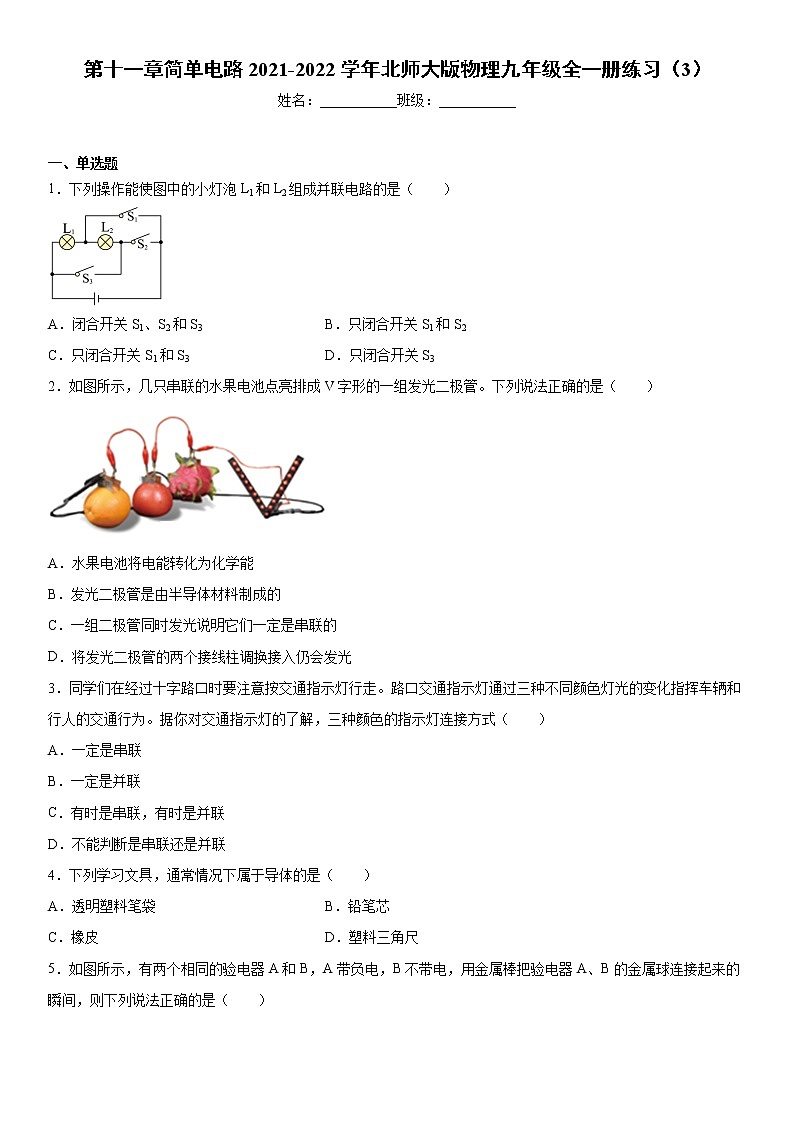

第十一章简单电路2021-2022学年北师大版物理九年级全一册练习（3）姓名：___________班级：___________  一、单选题1．下列操作能使图中的小灯泡L1和L2组成并联电路的是（　　）A．闭合开关S1、S2和S3 B．只闭合开关S1和S2C．只闭合开关S1和S3 D．只闭合开关S32．如图所示，几只串联的水果电池点亮排成V字形的一组发光二极管。下列说法正确的是（　　）A．水果电池将电能转化为化学能B．发光二极管是由半导体材料制成的C．一组二极管同时发光说明它们一定是串联的D．将发光二极管的两个接线柱调换接入仍会发光3．同学们在经过十字路口时要注意按交通指示灯行走。路口交通指示灯通过三种不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解，三种颜色的指示灯连接方式（　　）A．一定是串联B．一定是并联C．有时是串联，有时是并联D．不能判断是串联还是并联4．下列学习文具，通常情况下属于导体的是（　　）A．透明塑料笔袋 B．铅笔芯C．橡皮 D．塑料三角尺5．如图所示，有两个相同的验电器A和B，A带负电，B不带电，用金属棒把验电器A、B的金属球连接起来的瞬间，则下列说法正确的是（　　）A．电流方向由A到B B．电子移动方向由A到BC．有电流但方向无法确定 D．始终无电流6．下列有关电现象的说法中，不正确的是（　　）A．与毛皮摩擦过的橡胶棒靠近通草球时，能将其吸引过来。则该通草球一定带正电B．电荷的定向移动形成电流，正、负电荷都有可能做定向移动形成电流C．科技馆中用手触摸静电球会“怒发冲冠”，竖起的头发丝带同种电荷D．与丝绸摩擦的玻璃棒，接触验电器金属球，箔片张开，瞬时电流方向从玻璃棒到箔片7．关于公式，以下说法正确的是（　　）A．当电流一定时，电阻R跟电压U成正比B．当电压一定时，电阻R跟电流I成反比C．电压U为零时，电阻R也等于零D．电阻R与电压U、电流I无关8．在探究串联电路电压特点的实验中，小红按电路图正确连接好电路，闭合开关后发现两电压表指针偏转角度相同。若电路中只有一处故障，则可能是（　　）A．L1短路 B．L2短路 C．开关短路 D．电源短路9．如图是小明实验电路的一部分，接线柱B上标有“-”，此时流过小灯泡的电流为0.3A，“每根导线中的电流大小是多少？方向如何？”小明非常疑惑，物理老师告诉他：流进电路中某点的电流大小一定等于流出该点的电流大小。则关于此图的下列说法正确的是（　　）A．通过导线FG的电流方向由F到GB．若通过导线BC的电流方向为由C到B，则通过导线AB的电流大小一定为2.3AC．若通过导线BC的电流方向为由B到C，则通过导线AB的电流方向为由A到BD．通过导线AB的电流大小等于通过导线BC的电流大小10．楼梯感应灯可由声控开关（有声响时开关闭合）和光控开关（光线较暗时开关闭合）共 同控制。某同学设计并组装了一个楼梯感应灯电路，出现了以下异常情况：白天无论有无声响感应灯都不亮；傍晚天黑到一定程度，感应灯自动发光，而有声响时感应灯会熄灭。经检查各元件都能正常工作，则下列电路中可能出现以上异常情况的是（　　）A． B． C． D．11．如图所示电路中，开关能同时控制两盏灯，若一盏灯的灯丝断了，不影响另一盏灯的工作的电路是（　　）A． B． C． D．12．2021年7月24日，东京奥运会女子重剑个人决赛中我国选手孙一文战胜对手获得冠军。击剑比赛中当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮。反之，当乙击中甲时，甲方指示灯亮，下列电路符合要求是（　　）A．B．
 C．D．
   二、填空题13．如图所示，ab为一根铅笔芯，闭合开关后，小灯泡发光，说明铅笔芯是_______（选填“导体”或“绝缘体”）｡将夹子在铅笔芯上向左移动时，观察到小灯泡变________（选填“亮”或“暗”），根据实验现象原理，人们发明了________（器材） 14．如图所示的电路中，要使L1和L2组成串联电路，应闭合的开关是______；若要使灯L1和L2组成并联电路，应闭合开关 ______，同时闭合开关 ______是不允许的。15．如图所示，闭合开关，电路处于 _____（填“通路”、“断路”或“短路”）状态，要想使两盏电灯串联接在电路中，应去掉导线 _____。16．如圈所示电路，电源电压不变。闭合开关S后，将滑动变阻器的滑片从任意一点向右滑到另外一点时，电流表A、电压表的示数变化量分别为、，则在滑动滑片的过程中，电压表的示数______，的值______。（选填“变大”、“变小”或“不变”）。
 17．如图所示电路，要使灯泡L1和L2串联，应闭合开关______，要使灯泡L1和L2并联，应闭合开关______，只闭合开关S1和S2时，灯泡______亮，一定不能同时闭合______两个开关。
 18．如图所示的实物电路中，当开关闭合时，电流表A2的示数为0.5A，电流表A1的示数为0.2A，则下列判断正确的是 ______A．灯泡L1与L2串联B．通过灯L1的电流为0.2AC．当开关S2断开时，通过L1的电流变小D．当开关S2断开时，电流表A2的示数变小选择理由：______。 三、计算题19．如图中图甲所示，当开关S1闭合，S2和S3都断开时，电流表A1的示数如图乙所示，求∶(1)电流表A2和A3的示数；(2)当开关S2和S3闭合，S1断开时，电流表A3和A2的示数分别为0.45A和0.3A，电流表A1的示数｡20．如图甲所示电路，当闭合开关后，灯泡L1和L2都发光，这时两只电压表的指针偏转角度相同，指针位置均为图乙所示。求∶（1）L1和L2两端的电压；（2）若将L1和L2改接为图丙所示的电路，电源电压不变，闭合开关后灯泡L1和L2都发光，此时电流表A1的示数为0.3A，电流表A2的示数为1.5A，求此时通过L1的电流和L2两端的电压。
 21．图甲所示的电路中，电源电压保持恒定，当开关S闭合时，灯泡L1、L2正常发光，电流表A1、A2的示数如图乙所示。（1）通过L1、L2的电流分别是多少？（2）若灯泡L2的灯丝烧断，电流表A1、A2的示数分别是多少？22．如图所示，当S1闭合、S2和S3都断开时，电流表A1的示数为1A，电流表A2和A3的示数各为多少？当S2和S3闭合、S1断开时，电流表A3和A2的示数分别为4.5A和1.5A，电流表A1的示数为多少？若将S1、S2和S3同时闭合会发生什么现象？23．如图所示电路，开关S接到a时，电压表示数为6V，开关S接到b时，电压表示数为4V，求：(1)此时灯L1两端的电压为多少?(2)如果开关s接到a时，灯L1，L2在电路里是怎么连接的?(3)在开关s接到a时，通过灯L2的电流是0.6A，通过灯L1的电流是多少?

参考答案1．C2．B3．B4．B5．B6．A7．D8．A9．B10．C11．A12．D13．导体    亮    滑动变阻器    14．S3    S1、S2    S1、S3    15．短路    c    16．变小    不变    17．S2    S1和S3    L1    S2、S3    18．D    见解析    19．(1)0.1A，0；(2)0.15A20．（1）1.2V，4.8V；（2） 1.2A，6V21．（1）0.88A，0.52A；（2）0.88A，022．1A、0A；3A；发生短路现象23．(1)2 V；(2)L1、L2是串联；(3)0.6A
