初中北师大版第十一章 简单电路综合与测试课后练习题

这是一份初中北师大版第十一章 简单电路综合与测试课后练习题，共7页。试卷主要包含了单选题，填空题，计算题等内容，欢迎下载使用。

一、单选题

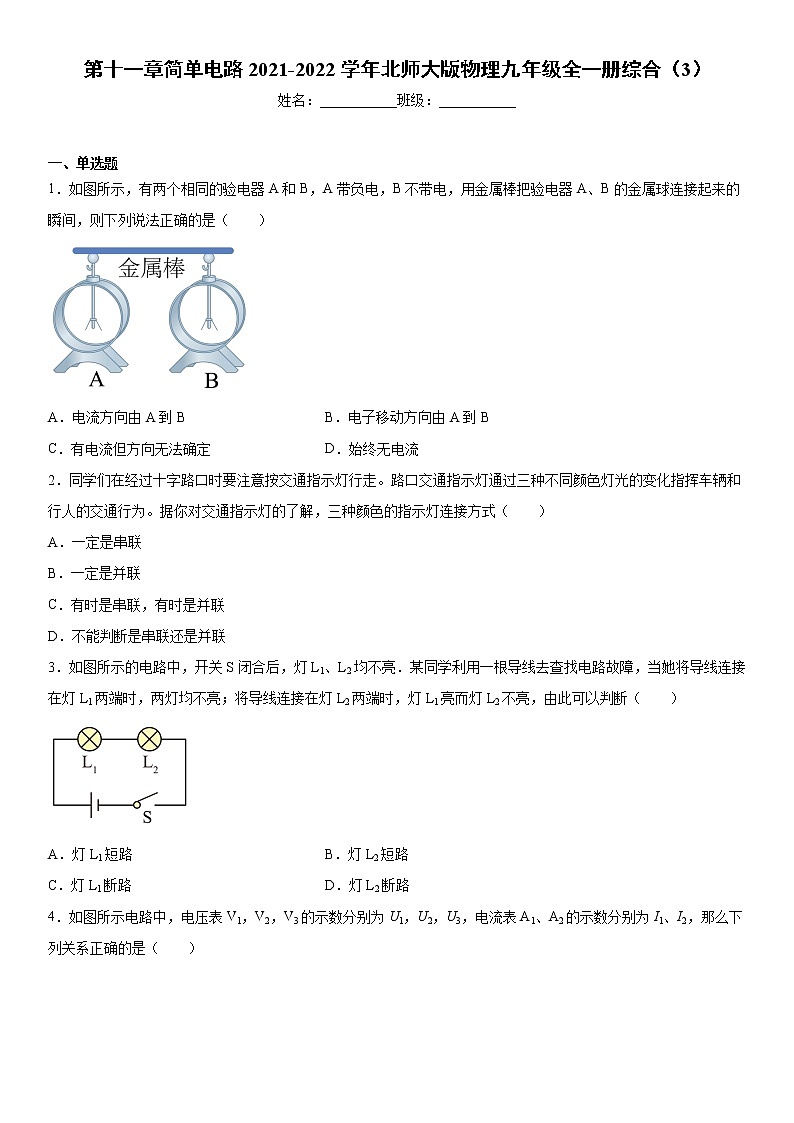

1．如图所示，有两个相同的验电器A和B，A带负电，B不带电，用金属棒把验电器A、B的金属球连接起来的瞬间，则下列说法正确的是（ ）
A．电流方向由A到BB．电子移动方向由A到B
C．有电流但方向无法确定D．始终无电流
2．同学们在经过十字路口时要注意按交通指示灯行走。路口交通指示灯通过三种不同颜色灯光的变化指挥车辆和行人的交通行为。据你对交通指示灯的了解，三种颜色的指示灯连接方式（ ）
A．一定是串联
B．一定是并联
C．有时是串联，有时是并联
D．不能判断是串联还是并联
3．如图所示的电路中，开关S闭合后，灯L1、L2均不亮．某同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮；将导线连接在灯L2两端时，灯L1亮而灯L2不亮，由此可以判断（ ）
A．灯L1短路B．灯L2短路
C．灯L1断路D．灯L2断路

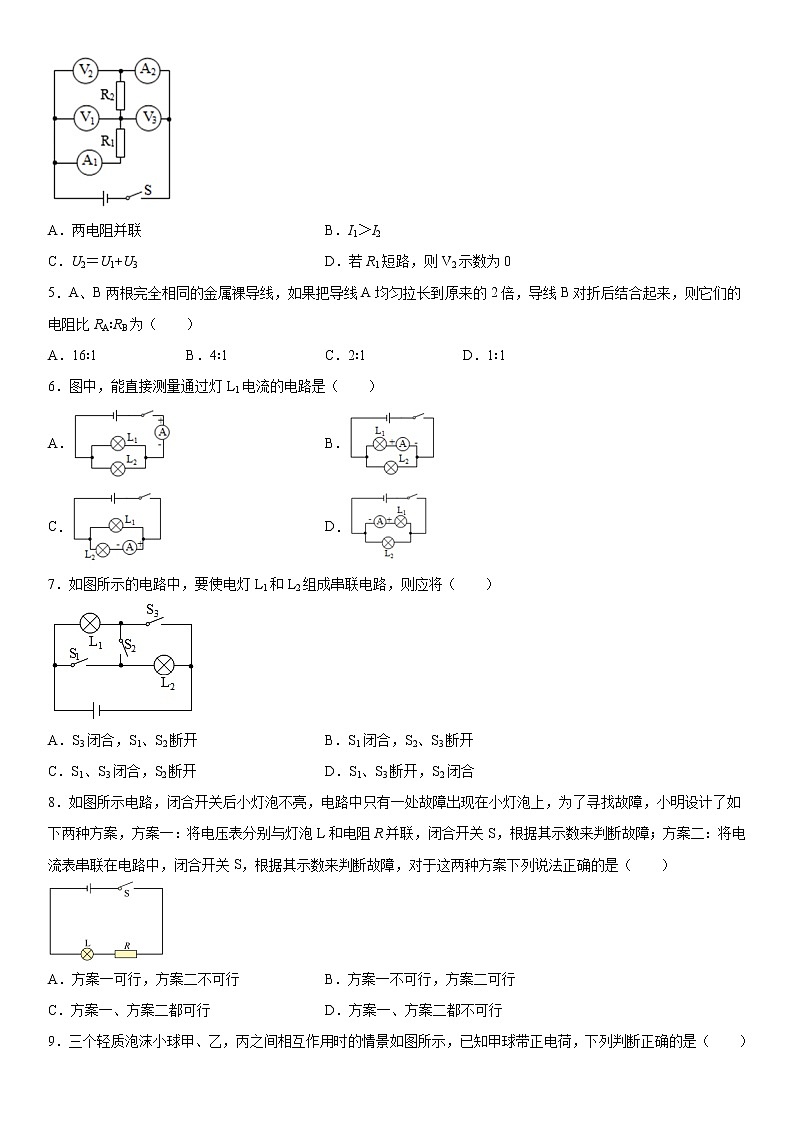

4．如图所示电路中，电压表V1，V2，V3的示数分别为U1，U2，U3，电流表A1、A2的示数分别为I1、I2，那么下列关系正确的是（ ）
A．两电阻并联B．I1＞I2
C．U2＝U1+U3D．若R1短路，则V2示数为0
5．A、B两根完全相同的金属裸导线，如果把导线A均匀拉长到原来的2倍，导线B对折后结合起来，则它们的电阻比RA∶RB为（ ）
A．16∶1B．4∶1C．2∶1D．1∶1
6．图中，能直接测量通过灯L1电流的电路是（ ）
A．B．
C．D．
7．如图所示的电路中，要使电灯L1和L2组成串联电路，则应将（ ）
A．S3闭合，S1、S2断开B．S1闭合，S2、S3断开
C．S1、S3闭合，S2断开D．S1、S3断开，S2闭合
8．如图所示电路，闭合开关后小灯泡不亮，电路中只有一处故障出现在小灯泡上，为了寻找故障，小明设计了如下两种方案，方案一：将电压表分别与灯泡L和电阻R并联，闭合开关S，根据其示数来判断故障；方案二：将电流表串联在电路中，闭合开关S，根据其示数来判断故障，对于这两种方案下列说法正确的是（ ）
A．方案一可行，方案二不可行B．方案一不可行，方案二可行
C．方案一、方案二都可行D．方案一、方案二都不可行

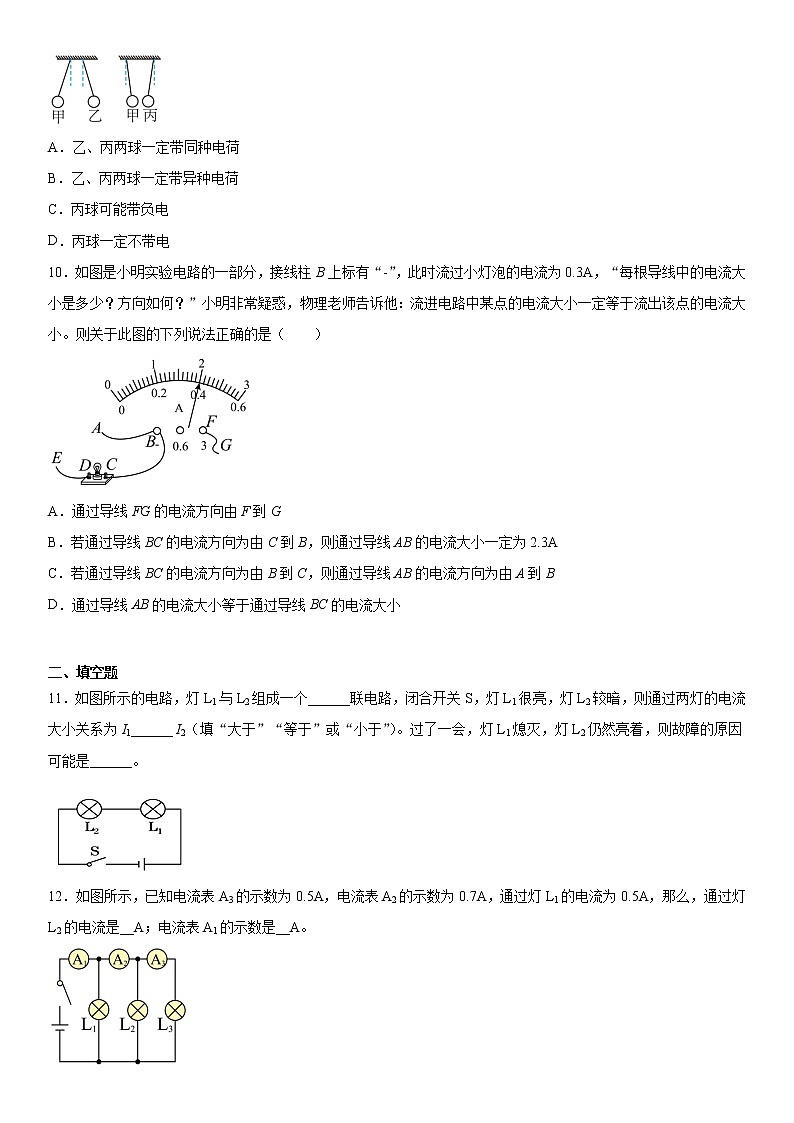

9．三个轻质泡沫小球甲、乙，丙之间相互作用时的情景如图所示，已知甲球带正电荷，下列判断正确的是（ ）
A．乙、丙两球一定带同种电荷
B．乙、丙两球一定带异种电荷
C．丙球可能带负电
D．丙球一定不带电
10．如图是小明实验电路的一部分，接线柱B上标有“-”，此时流过小灯泡的电流为0.3A，“每根导线中的电流大小是多少？方向如何？”小明非常疑惑，物理老师告诉他：流进电路中某点的电流大小一定等于流出该点的电流大小。则关于此图的下列说法正确的是（ ）
A．通过导线FG的电流方向由F到G
B．若通过导线BC的电流方向为由C到B，则通过导线AB的电流大小一定为2.3A
C．若通过导线BC的电流方向为由B到C，则通过导线AB的电流方向为由A到B
D．通过导线AB的电流大小等于通过导线BC的电流大小
二、填空题
11．如图所示的电路，灯L1与L2组成一个______联电路，闭合开关S，灯L1很亮，灯L2较暗，则通过两灯的电流大小关系为I1______ I2（填“大于”“等于”或“小于”）。过了一会，灯L1熄灭，灯L2仍然亮着，则故障的原因可能是______。
12．如图所示，已知电流表A3的示数为0.5A，电流表A2的示数为0.7A，通过灯L1的电流为0.5A，那么，通过灯L2的电流是__A；电流表A1的示数是__A。
13．如图所示电路，电源电压为3V，若断开S2，闭合S1、S3，两电阻的连接方式为_______联，此时电压表的示数为_______V；若断开S1、S3，闭合S2，两电阻的连接方式为_______联，此时电压表示数为1V，则电阻R2两端的电压为_______V。
14．小明按图甲的电路进行实验，当闭合开关用电器正常工作时，电流表A1和A2的指针完全一样，如图乙所示，则通过L1的电流为______A，通过L2的电流为______A。
15．如图所示是一种定时课间音乐播放装置的原理图。“播放器”是有电流通过时会播放音乐的装置；“定时开关”是到达设定时间，自动断开的开关。闭合开关S，当“定时开关”处于闭合状态时，指示灯________（填“会”或“不会”）亮，播放器________（填“会”或“不会”）播放音乐。
16．如图所示是一种定时课间音乐播放装置的原理图。“播放器”是有电流通过时会播放音乐的装置。闭合开关S，当“定时开关”处于闭合状态时，指示灯__________（选填“会”或“不会”）亮，播放器__________（选填“会”或“不会”）播放音乐。闭合开关S，当“定时开关”处于断开状态时，通过指示灯的电流__________（选填“大于”、“小于”或“等于”）通过播放器的电流。
三、计算题
17．如图所示，将两只灯泡通过开关接入电路中。闭合开关后甲乙两图中电流表A的示数均为1.2A，图乙中电流表A1的示数如图丙所示。分析并解答下面的问题：
（1）图甲中通过L2的电流是多少A？通过L1的电流是多少A？
（2）闭合开关后，图乙中电流表A1的示数是多少A？
（3）图乙中通过灯L2的电流为多少A？
18．在如图所示的电路中，和为两只灯泡，当开关闭合后电流表、的示数分别为0.5A和0.2A，电压表V的示数为3V，求：
（1）灯泡和两端的电压分别是多少?
（2）电源电压是多少?
（3）流过灯泡和的电流分别是多少?
19．如图所示，是我国某环保设备检测仪器，我们选取仪器上的三盏指示灯，电路图如图所示，已知通过和的电流分别为4mA和10mA，请通过计算说明流经的电流大小。
20．如图所示，电源电压保持不变。当S2、S3闭合，S1断开时，电压表示数为6V：
(1)当S1、S3断开，S2闭合时，电压表示数为2.4V，则R1两端的电压为多少V？
(2)当S3断开，S1、S2闭合时，则R1两端的电压为多少V？
(3)当S1、S3闭合，S2断开时，电流表A和A1的示数分别为0.5A和0.2A，则通过R2的电流为多少A？（要求；每问在解答过程中必须用文字说明电路的连接情况或画出电路简图）
参考答案
1．B
2．B
3．D
4．C
5．A
6．D
7．D
8．D
9．C
10．B
11．串 等于 L1短路
12．0.2 1.2
13．并 3 串 2
14．0.26 1.04
15．会 不会
16．会 不会 等于
17．（1）1.2A，0A；（2）0.48A；（3）0.72A
18．（1）3V，3V；（2）3V；（3）0.3A，0.2A
19．6mA或14mA
20．(1)3.6V；(2)6V；(3)0.3A
