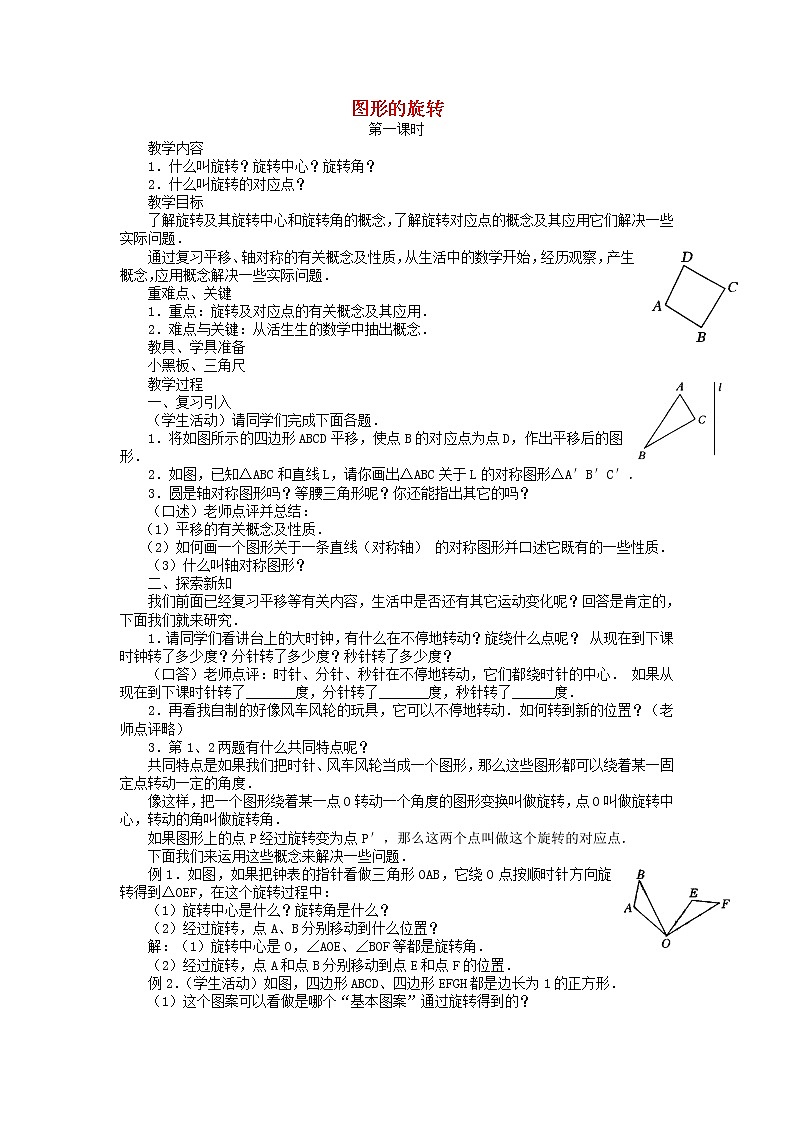

初中数学人教版九年级上册23.1 图形的旋转教案
展开
这是一份初中数学人教版九年级上册23.1 图形的旋转教案，共6页。教案主要包含了复习引入，探索新知，巩固练习，应用拓展，归纳小结，布置作业等内容，欢迎下载使用。
教学内容
1．什么叫旋转？旋转中心？旋转角？
2．什么叫旋转的对应点？
教学目标
了解旋转及其旋转中心和旋转角的概念，了解旋转对应点的概念及其应用它们解决一些实际问题．
通过复习平移、轴对称的有关概念及性质，从生活中的数学开始，经历观察，产生概念，应用概念解决一些实际问题．
重难点、关键
1．重点：旋转及对应点的有关概念及其应用．
2．难点与关键：从活生生的数学中抽出概念．
教具、学具准备
小黑板、三角尺
教学过程
一、复习引入
（学生活动）请同学们完成下面各题．
1．将如图所示的四边形ABCD平移，使点B的对应点为点D，作出平移后的图形．
2．如图，已知△ABC和直线L，请你画出△ABC关于L的对称图形△A′B′C′．
3．圆是轴对称图形吗？等腰三角形呢？你还能指出其它的吗？
（口述）老师点评并总结：
（1）平移的有关概念及性质．
（2）如何画一个图形关于一条直线（对称轴）的对称图形并口述它既有的一些性质．
（3）什么叫轴对称图形？
二、探索新知
我们前面已经复习平移等有关内容，生活中是否还有其它运动变化呢？回答是肯定的，下面我们就来研究．
1．请同学们看讲台上的大时钟，有什么在不停地转动？旋绕什么点呢？从现在到下课时钟转了多少度？分针转了多少度？秒针转了多少度？
（口答）老师点评：时针、分针、秒针在不停地转动，它们都绕时针的中心．如果从现在到下课时针转了_______度，分针转了_______度，秒针转了______度．
2．再看我自制的好像风车风轮的玩具，它可以不停地转动．如何转到新的位置？（老师点评略）
3．第1、2两题有什么共同特点呢？
共同特点是如果我们把时针、风车风轮当成一个图形，那么这些图形都可以绕着某一固定点转动一定的角度．
像这样，把一个图形绕着某一点O转动一个角度的图形变换叫做旋转，点O叫做旋转中心，转动的角叫做旋转角．
如果图形上的点P经过旋转变为点P′，那么这两个点叫做这个旋转的对应点．
下面我们来运用这些概念来解决一些问题．
例1．如图，如果把钟表的指针看做三角形OAB，它绕O点按顺时针方向旋转得到△OEF，在这个旋转过程中：
（1）旋转中心是什么？旋转角是什么？
（2）经过旋转，点A、B分别移动到什么位置？
解：（1）旋转中心是O，∠AOE、∠BOF等都是旋转角．
（2）经过旋转，点A和点B分别移动到点E和点F的位置．
例2．（学生活动）如图，四边形ABCD、四边形EFGH都是边长为1的正方形．
（1）这个图案可以看做是哪个“基本图案”通过旋转得到的？

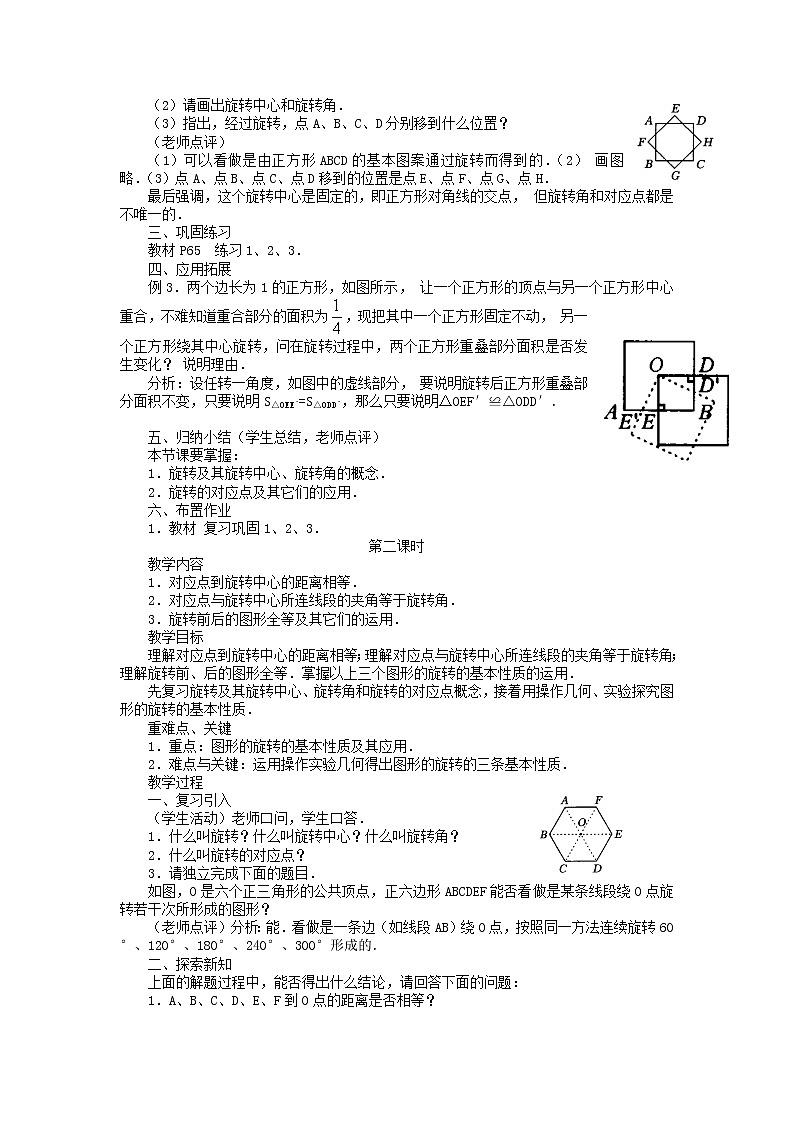

（2）请画出旋转中心和旋转角．
（3）指出，经过旋转，点A、B、C、D分别移到什么位置？
（老师点评）
（1）可以看做是由正方形ABCD的基本图案通过旋转而得到的．（2）画图略．（3）点A、点B、点C、点D移到的位置是点E、点F、点G、点H．
最后强调，这个旋转中心是固定的，即正方形对角线的交点，但旋转角和对应点都是不唯一的．
三、巩固练习
教材P65 练习1、2、3．
四、应用拓展
例3．两个边长为1的正方形，如图所示，让一个正方形的顶点与另一个正方形中心重合，不难知道重合部分的面积为，现把其中一个正方形固定不动，另一个正方形绕其中心旋转，问在旋转过程中，两个正方形重叠部分面积是否发生变化？说明理由．
分析：设任转一角度，如图中的虚线部分，要说明旋转后正方形重叠部分面积不变，只要说明S△OEE`=S△ODD`，那么只要说明△OEF′≌△ODD′．
五、归纳小结（学生总结，老师点评）
本节课要掌握：
1．旋转及其旋转中心、旋转角的概念．
2．旋转的对应点及其它们的应用．
六、布置作业
1．教材 复习巩固1、2、3．
第二课时
教学内容
1．对应点到旋转中心的距离相等．
2．对应点与旋转中心所连线段的夹角等于旋转角．
3．旋转前后的图形全等及其它们的运用．
教学目标
理解对应点到旋转中心的距离相等；理解对应点与旋转中心所连线段的夹角等于旋转角；理解旋转前、后的图形全等．掌握以上三个图形的旋转的基本性质的运用．
先复习旋转及其旋转中心、旋转角和旋转的对应点概念，接着用操作几何、实验探究图形的旋转的基本性质．
重难点、关键
1．重点：图形的旋转的基本性质及其应用．
2．难点与关键：运用操作实验几何得出图形的旋转的三条基本性质．
教学过程
一、复习引入
（学生活动）老师口问，学生口答．
1．什么叫旋转？什么叫旋转中心？什么叫旋转角？
2．什么叫旋转的对应点？
3．请独立完成下面的题目．
如图，O是六个正三角形的公共顶点，正六边形ABCDEF能否看做是某条线段绕O点旋转若干次所形成的图形？
（老师点评）分析：能．看做是一条边（如线段AB）绕O点，按照同一方法连续旋转60°、120°、180°、240°、300°形成的．
二、探索新知
上面的解题过程中，能否得出什么结论，请回答下面的问题：
1．A、B、C、D、E、F到O点的距离是否相等？
2．对应点与旋转中心所连线段的夹角∠BOC、∠COD、∠DOE、∠EOF、∠FOA是否相等？
3．旋转前、后的图形这里指三角形△OAB、△OBC、△OCD、△ODE、△OEF、△OFA全等吗？
老师点评：（1）距离相等，（2）夹角相等，（3）前后图形全等，那么这个是否有一般性？下面请看这个实验．
请看我手里拿着的硬纸板，我在硬纸板上挖下一个三角形的洞，再挖一个点O作为旋转中心，把挖好的硬纸板放在黑板上，先在黑板上描出这个挖掉的三角形图案（△ABC），然后围绕旋转中心O转动硬纸板，在黑板上再描出这个挖掉的三角形（△A′B′C′），移去硬纸板．
（分组讨论）根据图回答下面问题（一组推荐一人上台说明）
1．线段OA与OA′，OB与OB′，OC与OC′有什么关系？
2．∠AOA′，∠BOB′，∠COC′有什么关系？
3．△ABC与△A′B′C′形状和大小有什么关系？
老师点评：1．OA=OA′，OB=OB′，OC=OC′，也就是对应点到旋转中心相等．
2．∠AOA′=∠BOB′=∠COC′，我们把这三个相等的角，即对应点与旋转中心所连线段的夹角称为旋转角．
3．△ABC和△A′B′C′形状相同和大小相等，即全等．
综合以上的实验操作和刚才作的（3），得出
（1）对应点到旋转中心的距离相等；
（2）对应点与旋转中心所连线段的夹角等于旋转角；
（3）旋转前、后的图形全等．
例1．如图，△ABC绕C点旋转后，顶点A的对应点为点D，试确定顶点B对应点的位置，以及旋转后的三角形．
分析：绕C点旋转，A点的对应点是D点，那么旋转角就是∠ACD，根据对应点与旋转中心所连线段的夹角等于旋转角，即∠BCB′=ACD，又由对应点到旋转中心的距离相等，即CB=CB′，就可确定B′的位置，如图所示．
解：（1）连结CD
（2）以CB为一边作∠BCE，使得∠BCE=∠ACD
（3）在射线CE上截取CB′=CB
则B′即为所求的B的对应点．
（4）连结DB′
则△DB′C就是△ABC绕C点旋转后的图形．
例2．如图，四边形ABCD是边长为1的正方形，且DE=，△ABF是△ADE的旋转图形．
（1）旋转中心是哪一点？（2）旋转了多少度？（3）AF的长度是多少？
（4）如果连结EF，那么△AEF是怎样的三角形？
分析：由△ABF是△ADE的旋转图形，可直接得出旋转中心和旋转角，要求AF的长度，根据旋转前后的对应线段相等，只要求AE的长度，由勾股定理很容易得到．△ABF与△ADE是完全重合的，所以它是直角三角形．
解：（1）旋转中心是A点．
（2）∵△ABF是由△ADE旋转而成的
∴B是D的对应点
∴∠DAB=90°就是旋转角
（3）∵AD=1，DE=
∴AE==
∵对应点到旋转中心的距离相等且F是E的对应点
∴AF=
（4）∵∠EAF=90°（与旋转角相等）且AF=AE
∴△EAF是等腰直角三角形．
三、巩固练习： 教材P64 练习1、2．
四、应用拓展
例3．如图，K是正方形ABCD内一点，以AK为一边作正方形AKLM，使L、M在AK的同旁，连接BK和DM，试用旋转的思想说明线段BK与DM的关系．
分析：要用旋转的思想说明就是要用旋转中心、旋转角、对应点的知识来说明．
五、归纳小结（学生总结，老师点评）
本节课应掌握：1．对应点到旋转中心的距离相等；2．对应点与旋转中心所连线段的夹角等于旋转角；3．旋转前、后的图形全等及其它们的应用．
六、布置作业
1．教材 复习巩固4 综合运用5、6．
第三课时
教学内容：选择不同的旋转中心或不同的旋转角，设计出不同的美丽的图案．
教学目标：理解选择不同的旋转中心、不同的旋转角度，会出现不同的效果，掌握根据需要用旋转的知识设计出美丽的图案．复习图形旋转的基本性质，着重强调旋转中心和旋转角然后应用已学的知识作图，设计出美丽的图案．
重难点、关键
1．重点：用旋转的有关知识画图．
2．难点与关键：根据需要设计美丽图案．
教具、学具准备
小黑板
教学过程
一、复习引入
1．（学生活动）老师口问，学生口答．
（1）各对应点到旋转中心的距离有何关系呢？
（2）各对应点与旋转中心所连线段的夹角与旋转角有何关系？
（3）两个图形是旋转前后的图形，它们全等吗？
2．请同学独立完成下面的作图题．
如图，△AOB绕O点旋转后，G点是B点的对应点，作出△AOB旋转后的三角形．
（老师点评）分析：要作出△AOB旋转后的三角形，应找出三方面：第一，旋转中心：O；第二，旋转角：∠BOG；第三，A点旋转后的对应点：A′．
二、探索新知
从上面的作图题中，我们知道，作图应满足三要素：旋转中心、旋转角、对应点，而旋转中心、旋转角固定下来，对应点就自然而然地固定下来．因此，下面就选择不同的旋转中心、不同的旋转角来进行研究．
1．旋转中心不变，改变旋转角
画出以下图所示的四边形ABCD以O点为中心，旋转角分别为30°、60°的旋转图形．
2．旋转角不变，改变旋转中心
画出以下图，四边形ABCD分别为O、O为中心，旋转角都为30°的旋转图形．
因此，从以上的画图中，我们可以得到旋转中心不变，改变旋转角与旋转角不变，改变旋转中心会产生不同的效果，所以，我们可以经过旋转设计出美丽的图案．
例1．如下图是菊花一叶和中心与圆圈，现以O为旋转中心画出分别旋转45°、90°、135°、180°、225°、270°、315°的菊花图案．
分析：只要以O为旋转中心、旋转角以上面为变化，旋转长度为菊花的最长OA，按菊花叶的形状画出即可．
解：（1）连结OA
（2）以O点为圆心，OA长为半径旋转45°，得A．
（3）依此类推画出旋转角分别为90°、135°、180°、225°、270°、315°的A、A、A、A、A、A．
（4）按菊花一叶图案画出各菊花一叶．
那么所画的图案就是绕O点旋转后的图形．
例2．（学生活动）如图，如果上面的菊花一叶，绕下面的点O′为旋转中心，请同学画出图案，它还是原来的菊花吗？
老师点评：显然，画出后的图案不是菊花，而是另外的一种花了．
三、巩固练习
教材P65 练习．
四、应用拓展
例3．如图，如何作出该图案绕O点按逆时针旋转90°的图形．
分析：该备案是一个比较复杂的图案，是作出几个复合图形组成的图案，因此，要先画出图中的关键点，这些关键点往往是图案里线的端点、角的顶点、圆的圆心等，然后再根据旋转的特征，作出这些关键点的对应点，最后再按原图案作出旋转后的图案．
解：（1）连结OA，过O点沿OA逆时针作∠AOA′=90°，在射线OA′上截取OA′=OA；
（2）用同样的方法分别求出B、C、D、E、F、G、H的对应点B′、C′、D′、E′、F′、G′、H′；
（3）作出对应线段A′B′、B′C′、C′D′、D′E′、E′F′、F′A′、A′G′、G′D′、D′H′、H′A′；
（4）所作出的图案就是所求的图案．
五、归纳小结（学生归纳，老师点评）
本节课应掌握：
1．选择不同的旋转中心、不同的旋转角，设计出美丽的图案；
2．作出几个复合图形组成的图案旋转后的图案，要先求出图中的关键点──线的端点、角的顶点、圆的圆心等．
六、布置作业
1．教材P67 综合运用7、8、9．
教学内容
1．什么叫旋转？旋转中心？旋转角？
2．什么叫旋转的对应点？
教学目标
了解旋转及其旋转中心和旋转角的概念，了解旋转对应点的概念及其应用它们解决一些实际问题．
通过复习平移、轴对称的有关概念及性质，从生活中的数学开始，经历观察，产生概念，应用概念解决一些实际问题．
重难点、关键
1．重点：旋转及对应点的有关概念及其应用．
2．难点与关键：从活生生的数学中抽出概念．
教具、学具准备
小黑板、三角尺
教学过程
一、复习引入
（学生活动）请同学们完成下面各题．
1．将如图所示的四边形ABCD平移，使点B的对应点为点D，作出平移后的图形．
2．如图，已知△ABC和直线L，请你画出△ABC关于L的对称图形△A′B′C′．
3．圆是轴对称图形吗？等腰三角形呢？你还能指出其它的吗？
（口述）老师点评并总结：
（1）平移的有关概念及性质．
（2）如何画一个图形关于一条直线（对称轴）的对称图形并口述它既有的一些性质．
（3）什么叫轴对称图形？
二、探索新知
我们前面已经复习平移等有关内容，生活中是否还有其它运动变化呢？回答是肯定的，下面我们就来研究．
1．请同学们看讲台上的大时钟，有什么在不停地转动？旋绕什么点呢？从现在到下课时钟转了多少度？分针转了多少度？秒针转了多少度？
（口答）老师点评：时针、分针、秒针在不停地转动，它们都绕时针的中心．如果从现在到下课时针转了_______度，分针转了_______度，秒针转了______度．
2．再看我自制的好像风车风轮的玩具，它可以不停地转动．如何转到新的位置？（老师点评略）
3．第1、2两题有什么共同特点呢？
共同特点是如果我们把时针、风车风轮当成一个图形，那么这些图形都可以绕着某一固定点转动一定的角度．
像这样，把一个图形绕着某一点O转动一个角度的图形变换叫做旋转，点O叫做旋转中心，转动的角叫做旋转角．
如果图形上的点P经过旋转变为点P′，那么这两个点叫做这个旋转的对应点．
下面我们来运用这些概念来解决一些问题．
例1．如图，如果把钟表的指针看做三角形OAB，它绕O点按顺时针方向旋转得到△OEF，在这个旋转过程中：
（1）旋转中心是什么？旋转角是什么？
（2）经过旋转，点A、B分别移动到什么位置？
解：（1）旋转中心是O，∠AOE、∠BOF等都是旋转角．
（2）经过旋转，点A和点B分别移动到点E和点F的位置．
例2．（学生活动）如图，四边形ABCD、四边形EFGH都是边长为1的正方形．
（1）这个图案可以看做是哪个“基本图案”通过旋转得到的？
（2）请画出旋转中心和旋转角．
（3）指出，经过旋转，点A、B、C、D分别移到什么位置？
（老师点评）
（1）可以看做是由正方形ABCD的基本图案通过旋转而得到的．（2）画图略．（3）点A、点B、点C、点D移到的位置是点E、点F、点G、点H．
最后强调，这个旋转中心是固定的，即正方形对角线的交点，但旋转角和对应点都是不唯一的．
三、巩固练习
教材P65 练习1、2、3．
四、应用拓展
例3．两个边长为1的正方形，如图所示，让一个正方形的顶点与另一个正方形中心重合，不难知道重合部分的面积为，现把其中一个正方形固定不动，另一个正方形绕其中心旋转，问在旋转过程中，两个正方形重叠部分面积是否发生变化？说明理由．
分析：设任转一角度，如图中的虚线部分，要说明旋转后正方形重叠部分面积不变，只要说明S△OEE`=S△ODD`，那么只要说明△OEF′≌△ODD′．
五、归纳小结（学生总结，老师点评）
本节课要掌握：
1．旋转及其旋转中心、旋转角的概念．
2．旋转的对应点及其它们的应用．
六、布置作业
1．教材 复习巩固1、2、3．
第二课时
教学内容
1．对应点到旋转中心的距离相等．
2．对应点与旋转中心所连线段的夹角等于旋转角．
3．旋转前后的图形全等及其它们的运用．
教学目标
理解对应点到旋转中心的距离相等；理解对应点与旋转中心所连线段的夹角等于旋转角；理解旋转前、后的图形全等．掌握以上三个图形的旋转的基本性质的运用．
先复习旋转及其旋转中心、旋转角和旋转的对应点概念，接着用操作几何、实验探究图形的旋转的基本性质．
重难点、关键
1．重点：图形的旋转的基本性质及其应用．
2．难点与关键：运用操作实验几何得出图形的旋转的三条基本性质．
教学过程
一、复习引入
（学生活动）老师口问，学生口答．
1．什么叫旋转？什么叫旋转中心？什么叫旋转角？
2．什么叫旋转的对应点？
3．请独立完成下面的题目．
如图，O是六个正三角形的公共顶点，正六边形ABCDEF能否看做是某条线段绕O点旋转若干次所形成的图形？
（老师点评）分析：能．看做是一条边（如线段AB）绕O点，按照同一方法连续旋转60°、120°、180°、240°、300°形成的．
二、探索新知
上面的解题过程中，能否得出什么结论，请回答下面的问题：
1．A、B、C、D、E、F到O点的距离是否相等？
2．对应点与旋转中心所连线段的夹角∠BOC、∠COD、∠DOE、∠EOF、∠FOA是否相等？
3．旋转前、后的图形这里指三角形△OAB、△OBC、△OCD、△ODE、△OEF、△OFA全等吗？
老师点评：（1）距离相等，（2）夹角相等，（3）前后图形全等，那么这个是否有一般性？下面请看这个实验．
请看我手里拿着的硬纸板，我在硬纸板上挖下一个三角形的洞，再挖一个点O作为旋转中心，把挖好的硬纸板放在黑板上，先在黑板上描出这个挖掉的三角形图案（△ABC），然后围绕旋转中心O转动硬纸板，在黑板上再描出这个挖掉的三角形（△A′B′C′），移去硬纸板．
（分组讨论）根据图回答下面问题（一组推荐一人上台说明）
1．线段OA与OA′，OB与OB′，OC与OC′有什么关系？
2．∠AOA′，∠BOB′，∠COC′有什么关系？
3．△ABC与△A′B′C′形状和大小有什么关系？
老师点评：1．OA=OA′，OB=OB′，OC=OC′，也就是对应点到旋转中心相等．
2．∠AOA′=∠BOB′=∠COC′，我们把这三个相等的角，即对应点与旋转中心所连线段的夹角称为旋转角．
3．△ABC和△A′B′C′形状相同和大小相等，即全等．
综合以上的实验操作和刚才作的（3），得出
（1）对应点到旋转中心的距离相等；
（2）对应点与旋转中心所连线段的夹角等于旋转角；
（3）旋转前、后的图形全等．
例1．如图，△ABC绕C点旋转后，顶点A的对应点为点D，试确定顶点B对应点的位置，以及旋转后的三角形．
分析：绕C点旋转，A点的对应点是D点，那么旋转角就是∠ACD，根据对应点与旋转中心所连线段的夹角等于旋转角，即∠BCB′=ACD，又由对应点到旋转中心的距离相等，即CB=CB′，就可确定B′的位置，如图所示．
解：（1）连结CD
（2）以CB为一边作∠BCE，使得∠BCE=∠ACD
（3）在射线CE上截取CB′=CB
则B′即为所求的B的对应点．
（4）连结DB′
则△DB′C就是△ABC绕C点旋转后的图形．
例2．如图，四边形ABCD是边长为1的正方形，且DE=，△ABF是△ADE的旋转图形．
（1）旋转中心是哪一点？（2）旋转了多少度？（3）AF的长度是多少？
（4）如果连结EF，那么△AEF是怎样的三角形？
分析：由△ABF是△ADE的旋转图形，可直接得出旋转中心和旋转角，要求AF的长度，根据旋转前后的对应线段相等，只要求AE的长度，由勾股定理很容易得到．△ABF与△ADE是完全重合的，所以它是直角三角形．
解：（1）旋转中心是A点．
（2）∵△ABF是由△ADE旋转而成的
∴B是D的对应点
∴∠DAB=90°就是旋转角
（3）∵AD=1，DE=
∴AE==
∵对应点到旋转中心的距离相等且F是E的对应点
∴AF=
（4）∵∠EAF=90°（与旋转角相等）且AF=AE
∴△EAF是等腰直角三角形．
三、巩固练习： 教材P64 练习1、2．
四、应用拓展
例3．如图，K是正方形ABCD内一点，以AK为一边作正方形AKLM，使L、M在AK的同旁，连接BK和DM，试用旋转的思想说明线段BK与DM的关系．
分析：要用旋转的思想说明就是要用旋转中心、旋转角、对应点的知识来说明．
五、归纳小结（学生总结，老师点评）
本节课应掌握：1．对应点到旋转中心的距离相等；2．对应点与旋转中心所连线段的夹角等于旋转角；3．旋转前、后的图形全等及其它们的应用．
六、布置作业
1．教材 复习巩固4 综合运用5、6．
第三课时
教学内容：选择不同的旋转中心或不同的旋转角，设计出不同的美丽的图案．
教学目标：理解选择不同的旋转中心、不同的旋转角度，会出现不同的效果，掌握根据需要用旋转的知识设计出美丽的图案．复习图形旋转的基本性质，着重强调旋转中心和旋转角然后应用已学的知识作图，设计出美丽的图案．
重难点、关键
1．重点：用旋转的有关知识画图．
2．难点与关键：根据需要设计美丽图案．
教具、学具准备
小黑板
教学过程
一、复习引入
1．（学生活动）老师口问，学生口答．
（1）各对应点到旋转中心的距离有何关系呢？
（2）各对应点与旋转中心所连线段的夹角与旋转角有何关系？
（3）两个图形是旋转前后的图形，它们全等吗？
2．请同学独立完成下面的作图题．
如图，△AOB绕O点旋转后，G点是B点的对应点，作出△AOB旋转后的三角形．
（老师点评）分析：要作出△AOB旋转后的三角形，应找出三方面：第一，旋转中心：O；第二，旋转角：∠BOG；第三，A点旋转后的对应点：A′．
二、探索新知
从上面的作图题中，我们知道，作图应满足三要素：旋转中心、旋转角、对应点，而旋转中心、旋转角固定下来，对应点就自然而然地固定下来．因此，下面就选择不同的旋转中心、不同的旋转角来进行研究．
1．旋转中心不变，改变旋转角
画出以下图所示的四边形ABCD以O点为中心，旋转角分别为30°、60°的旋转图形．
2．旋转角不变，改变旋转中心
画出以下图，四边形ABCD分别为O、O为中心，旋转角都为30°的旋转图形．
因此，从以上的画图中，我们可以得到旋转中心不变，改变旋转角与旋转角不变，改变旋转中心会产生不同的效果，所以，我们可以经过旋转设计出美丽的图案．
例1．如下图是菊花一叶和中心与圆圈，现以O为旋转中心画出分别旋转45°、90°、135°、180°、225°、270°、315°的菊花图案．
分析：只要以O为旋转中心、旋转角以上面为变化，旋转长度为菊花的最长OA，按菊花叶的形状画出即可．
解：（1）连结OA
（2）以O点为圆心，OA长为半径旋转45°，得A．
（3）依此类推画出旋转角分别为90°、135°、180°、225°、270°、315°的A、A、A、A、A、A．
（4）按菊花一叶图案画出各菊花一叶．
那么所画的图案就是绕O点旋转后的图形．
例2．（学生活动）如图，如果上面的菊花一叶，绕下面的点O′为旋转中心，请同学画出图案，它还是原来的菊花吗？
老师点评：显然，画出后的图案不是菊花，而是另外的一种花了．
三、巩固练习
教材P65 练习．
四、应用拓展
例3．如图，如何作出该图案绕O点按逆时针旋转90°的图形．
分析：该备案是一个比较复杂的图案，是作出几个复合图形组成的图案，因此，要先画出图中的关键点，这些关键点往往是图案里线的端点、角的顶点、圆的圆心等，然后再根据旋转的特征，作出这些关键点的对应点，最后再按原图案作出旋转后的图案．
解：（1）连结OA，过O点沿OA逆时针作∠AOA′=90°，在射线OA′上截取OA′=OA；
（2）用同样的方法分别求出B、C、D、E、F、G、H的对应点B′、C′、D′、E′、F′、G′、H′；
（3）作出对应线段A′B′、B′C′、C′D′、D′E′、E′F′、F′A′、A′G′、G′D′、D′H′、H′A′；
（4）所作出的图案就是所求的图案．
五、归纳小结（学生归纳，老师点评）
本节课应掌握：
1．选择不同的旋转中心、不同的旋转角，设计出美丽的图案；
2．作出几个复合图形组成的图案旋转后的图案，要先求出图中的关键点──线的端点、角的顶点、圆的圆心等．
六、布置作业
1．教材P67 综合运用7、8、9．
