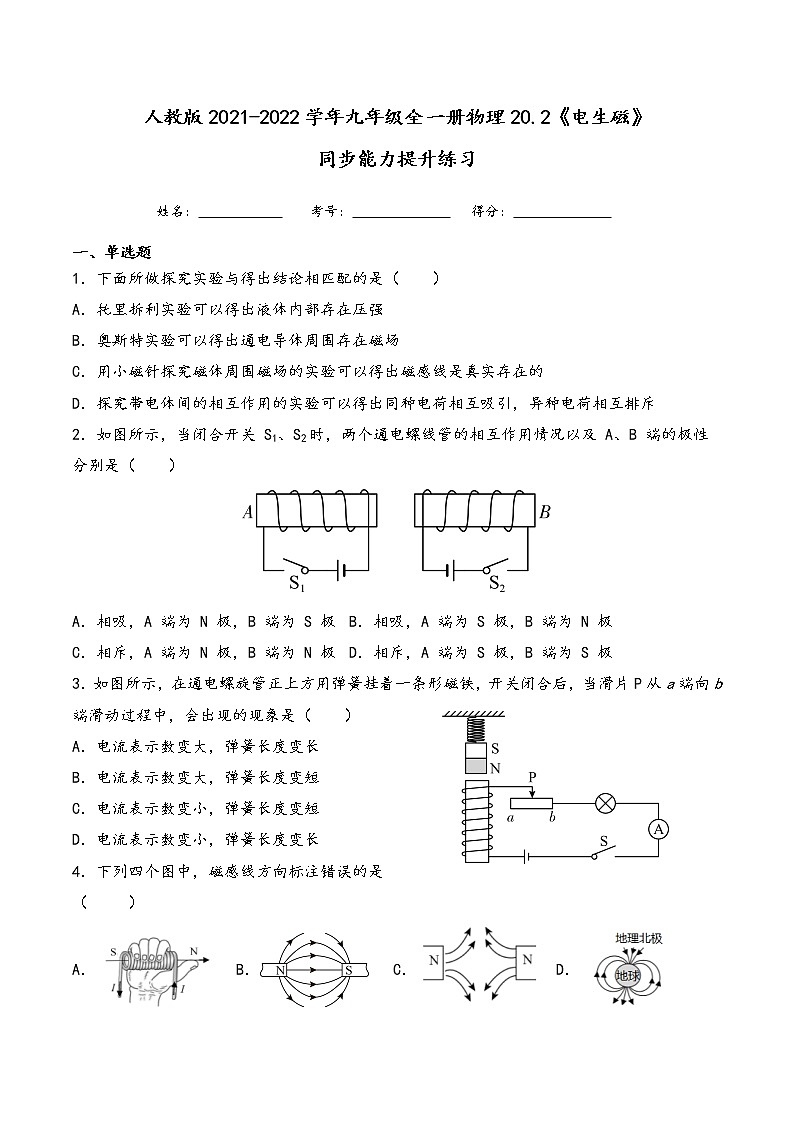

人教版九年级全册第二十章 电与磁第2节 电生磁练习

人教版2021-2022学年九年级全一册物理20.2《电生磁》

同步能力提升练习

姓名：                考号：                 得分：

一、单选题

1．下面所做探究实验与得出结论相匹配的是（　　）

A．托里拆利实验可以得出液体内部存在压强

B．奥斯特实验可以得出通电导体周围存在磁场

C．用小磁针探究磁体周围磁场的实验可以得出磁感线是真实存在的

D．探究带电体间的相互作用的实验可以得出同种电荷相互吸引，异种电荷相互排斥

2．如图所示，当闭合开关 S1、S2时，两个通电螺线管的相互作用情况以及 A、B 端的极性分别是（　　）

A．相吸，A 端为 N 极，B 端为 S 极 B．相吸，A 端为 S 极，B 端为 N 极

C．相斥，A 端为 N 极，B 端为 N 极 D．相斥，A 端为 S 极，B 端为 S 极

3．如图所示，在通电螺旋管正上方用弹簧挂着一条形磁铁，开关闭合后，当滑片P从a端向b端滑动过程中，会出现的现象是（　　）

A．电流表示数变大，弹簧长度变长

B．电流表示数变大，弹簧长度变短

C．电流表示数变小，弹簧长度变短

D．电流表示数变小，弹簧长度变长

4．下列四个图中，磁感线方向标注错误的是（　 　）

A．  B．   C．  D．

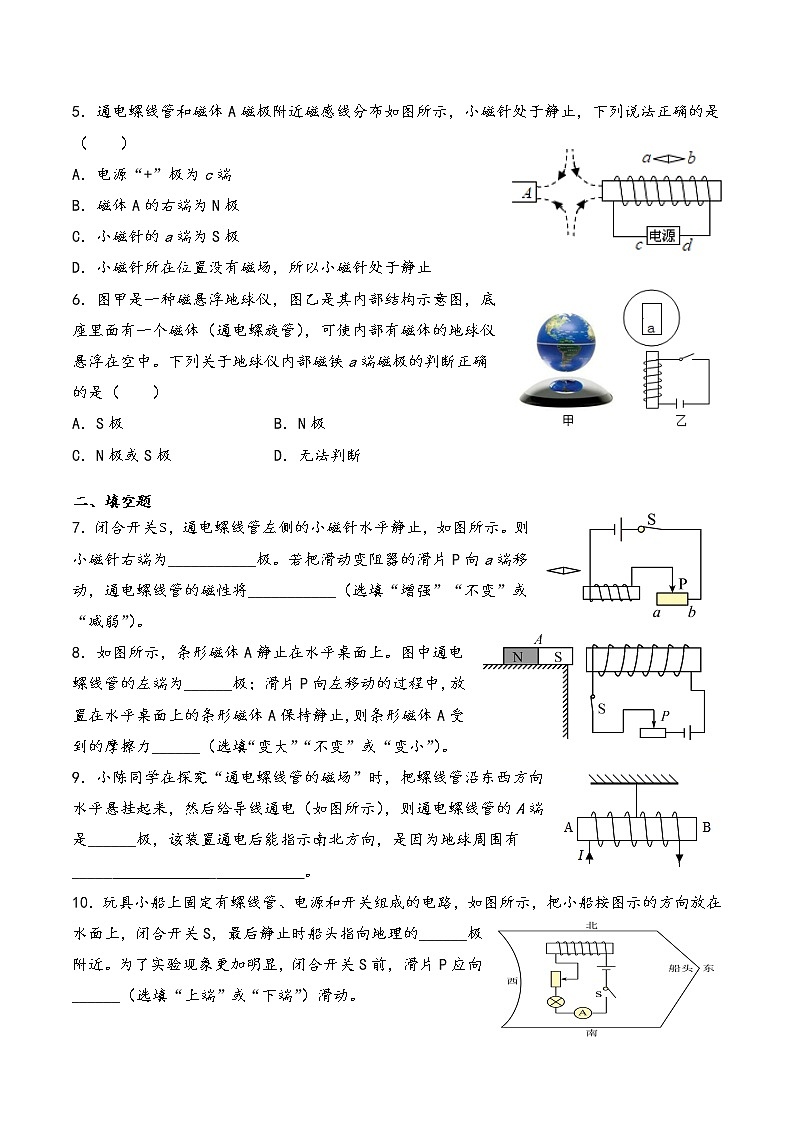

5．通电螺线管和磁体A磁极附近磁感线分布如图所示，小磁针处于静止，下列说法正确的是（　　）

A．电源“+”极为c端

B．磁体A的右端为N极

C．小磁针的a端为S极

D．小磁针所在位置没有磁场，所以小磁针处于静止

6．图甲是一种磁悬浮地球仪，图乙是其内部结构示意图，底座里面有一个磁体（通电螺旋管），可使内部有磁体的地球仪悬浮在空中。下列关于地球仪内部磁铁a端磁极的判断正确的是（　　）

A．S极 B．N极

C．N极或S极 D．无法判断

二、填空题

7．闭合开关，通电螺线管左侧的小磁针水平静止，如图所示。则小磁针右端为___________极。若把滑动变阻器的滑片P向a端移动，通电螺线管的磁性将___________（选填“增强”“不变”或“减弱”）。

8．如图所示，条形磁体A静止在水平桌面上。图中通电螺线管的左端为______极；滑片P向左移动的过程中，放置在水平桌面上的条形磁体A保持静止，则条形磁体A受到的摩擦力______（选填“变大”“不变”或“变小”）。

9．小陈同学在探究“通电螺线管的磁场”时，把螺线管沿东西方向水平悬挂起来，然后给导线通电（如图所示），则通电螺线管的A端是______极，该装置通电后能指示南北方向，是因为地球周围有_____            _           。

10．玩具小船上固定有螺线管、电源和开关组成的电路，如图所示，把小船按图示的方向放在水面上，闭合开关S，最后静止时船头指向地理的______极附近。为了实验现象更加明显，闭合开关S前，滑片P应向______（选填“上端”或“下端”）滑动。

11．中国“人造太阳”实现了稳定的101.2秒稳态长脉冲高约束等离子体运行，创造世界新纪录，如图所示，在上亿度的高湿状态下，物质呈现等离子态，它们可以被磁场约束。东方超环就是利用通过强大_____    所产生的强大磁场把等离子体约束的。东方超环的反应原理与太阳类似，能量转化是原子核能转化为______    。

三、作图题

12．请根据图中小磁针静止时的指向，在图中标出：①通电螺线管的N、S极；②电源的“+”“-”极；③磁感线的方问。

13．如图所示，闭合开关后，当弹簧下端悬挂的条形磁铁静止时，向左移动滑动变阻器的滑片，弹簧会逐渐伸长，请在图中的螺线管上画出其绕线方式。（至少画出3圈缠绕方式）

四、实验题

14．电与磁之间存在着相互联系，彰显物理现象的对称、统一之美。

（1）如图1所示，小雨利用干电池、导线和小磁针进行实验；

①通电后小磁针发生偏转，断电后小磁针复位。实验表明______                      ；

②小雨又将直导线绕成螺线管形状，在螺线管的两端各放一个小磁针，并在硬纸板上均匀地撒满铁屑。通电后观察小磁针的指向及铁屑的排列情况，如图2所示。实验结果表明：通电螺线管外部的磁场与______       的磁场一样；

15．为了探究磁场，小华做了如下实验。

（1）探究磁体周围的磁场：

①在玻璃板上均匀撒上一层铁屑，再将玻璃板放在条形磁体上方，然后______玻璃板，观察铁屑的分布情况。铁屑在磁场中被______成一个个小磁针，从而在磁场中有序地排列起来，如图甲所示；

②再在玻璃板上放一些小磁针，小磁针静止时的情况如图乙所示，黑色一端表示磁体的N极，某点小磁针______极所指的方向就是该点的______方向；

③人们仿照铁屑在磁场中排列的情况和小磁针N极的指向画出一些带箭头的曲线来形象、直观地描述磁场，物理学中把这样的曲线叫作______。

（2）探究通电螺线管周围的磁场：

①把小磁针放在螺线管四周不同的位置，通电后发现小磁针的指向如图丙所示，说明通电螺线管周围的磁场跟______磁体的磁场相似，图中_____（选填“左”成“右”）端是螺线管的N极；

②对调电源的正负极重复上述实验，小磁针的指向与之前相反，说明通电螺线管的极性跟______有关，断开开关后，小磁针静止时______极指向南方。
