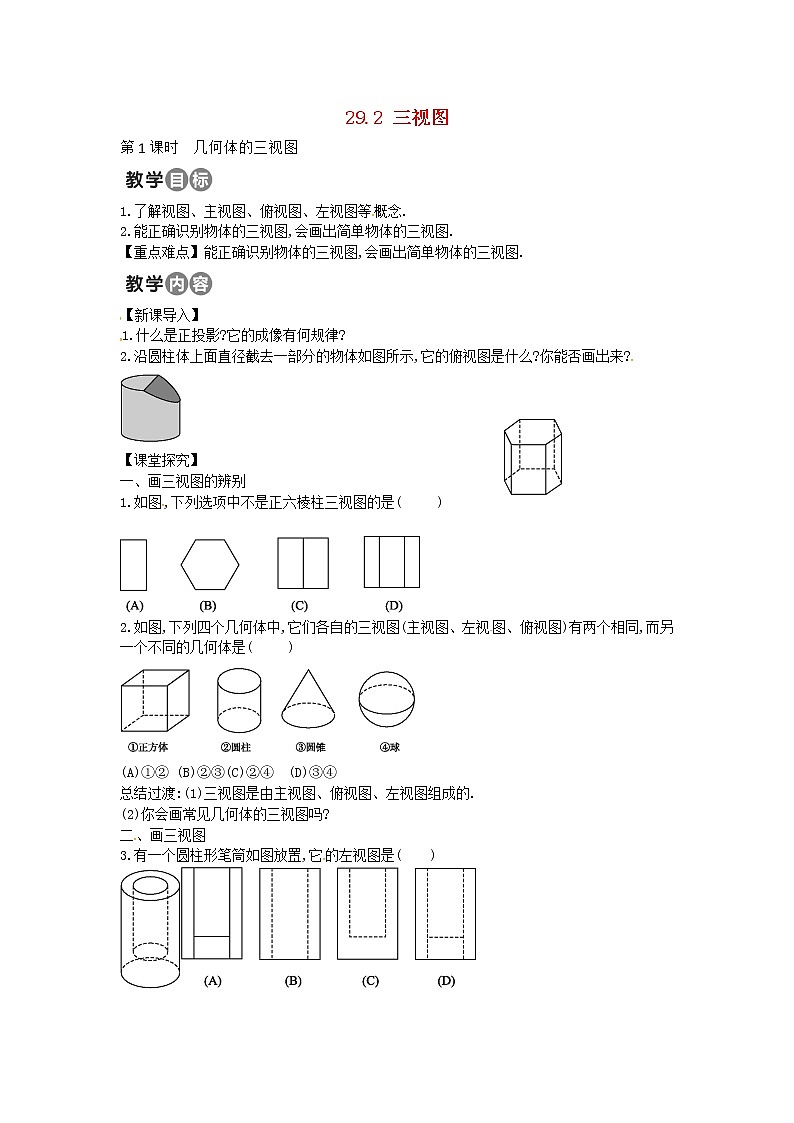

29.2 三视图第1课时　几何体的三视图1.了解视图、主视图、俯视图、左视图等概念.2.能正确识别物体的三视图,会画出简单物体的三视图.【重点难点】能正确识别物体的三视图,会画出简单物体的三视图.【新课导入】1.什么是正投影?它的成像有何规律?2.沿圆柱体上面直径截去一部分的物体如图所示,它的俯视图是什么?你能否画出来?【课堂探究】一、画三视图的辨别1.如图,下列选项中不是正六棱柱三视图的是(　 　) 2.如图,下列四个几何体中,它们各自的三视图(主视图、左视图、俯视图)有两个相同,而另一个不同的几何体是(　 　)(A)①② (B)②③(C)②④ (D)③④总结过渡:(1)三视图是由主视图、俯视图、左视图组成的.(2)你会画常见几何体的三视图吗?二、画三视图3.有一个圆柱形笔筒如图放置,它的左视图是(　　)4.一种机器上有一个进行传动的零件叫燕尾槽(如图),为了准确车出这个零件,请画出它的三视图.答案:如图所示.小结:(1)什么是三视图?(2)画物体三视图时有什么规律?1.视图:2.三视图(1)概念(2)画法:长对正、高平齐、宽相等(3)实线与虚线的运用  1.如图的几何体中,主视图、左视图、俯视图均相同的是(　　)2.如图是由八个相同小正方体组合而成的几何体,则其左视图是(　　)3.如图是一个由多个相同的小正方体堆积而成的几何体的俯视图,图中所示数字为该位置小正方体的个数,则这个几何体的左视图是(　　)4.某物体的俯视图的长是5 cm,宽是4 cm,则　　视图的长是5 cm,　　视图的宽是4 cm. 5.如图所示物体的主视图是　　,俯视图是　　,左视图是　.  6.如图中物体的一个视图(a)的名称为　     　.    教后反思：
