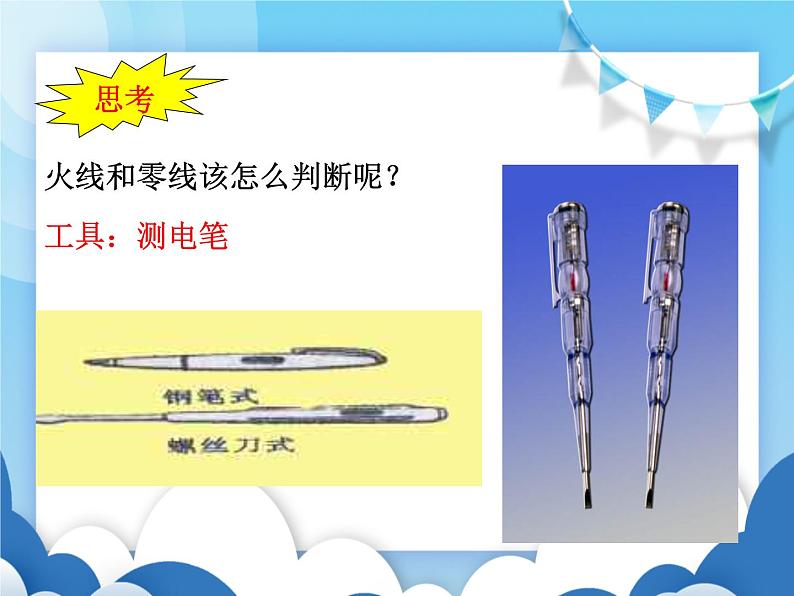

火线和零线该怎么判断呢？

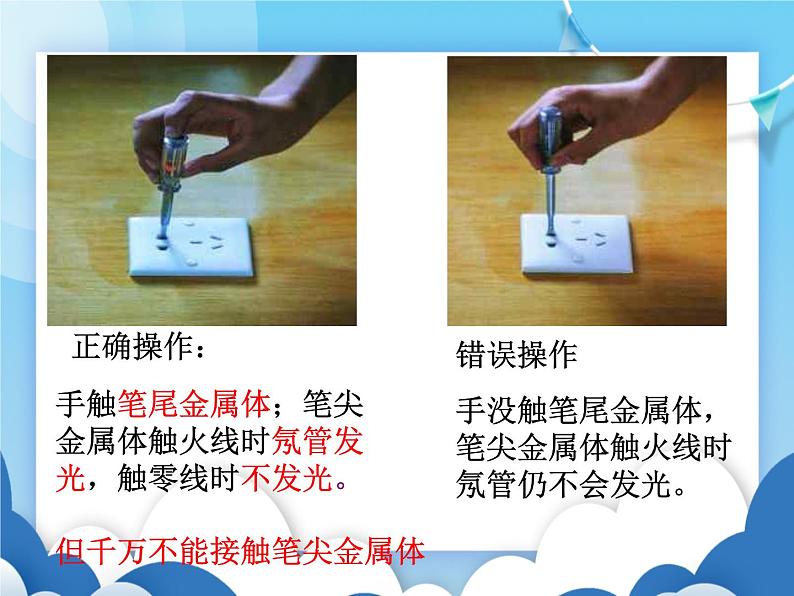

错误操作手没触笔尾金属体，笔尖金属体触火线时氖管仍不会发光。
正确操作：手触笔尾金属体；笔尖金属体触火线时氖管发光，触零线时不发光。
但千万不能接触笔尖金属体

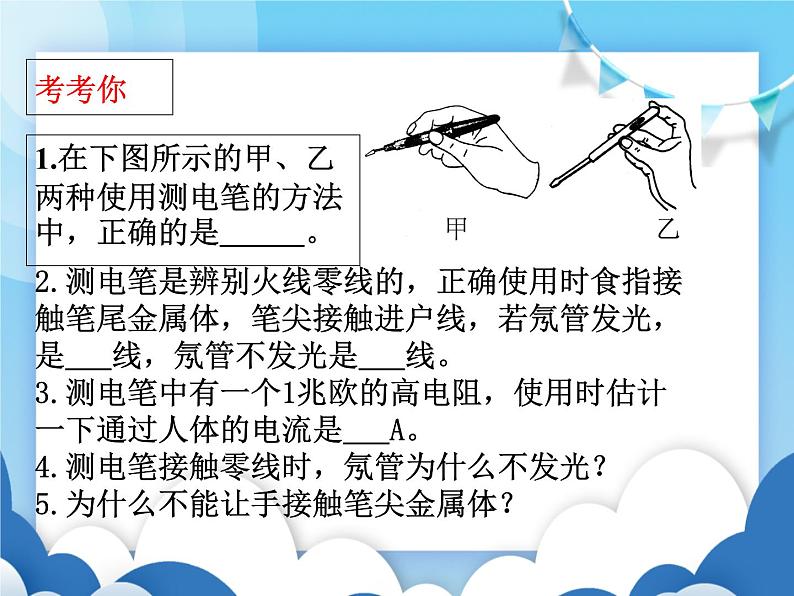

1.在下图所示的甲、乙两种使用测电笔的方法中，正确的是 。
2.测电笔是辨别火线零线的，正确使用时食指接触笔尾金属体，笔尖接触进户线，若氖管发光，是 线，氖管不发光是 线。3.测电笔中有一个1兆欧的高电阻，使用时估计一下通过人体的电流是 A。4.测电笔接触零线时，氖管为什么不发光？5.为什么不能让手接触笔尖金属体？

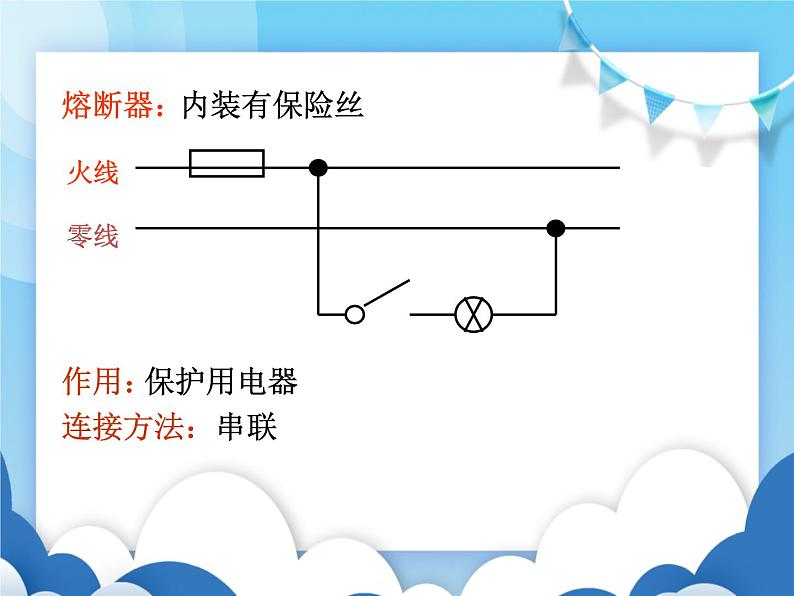

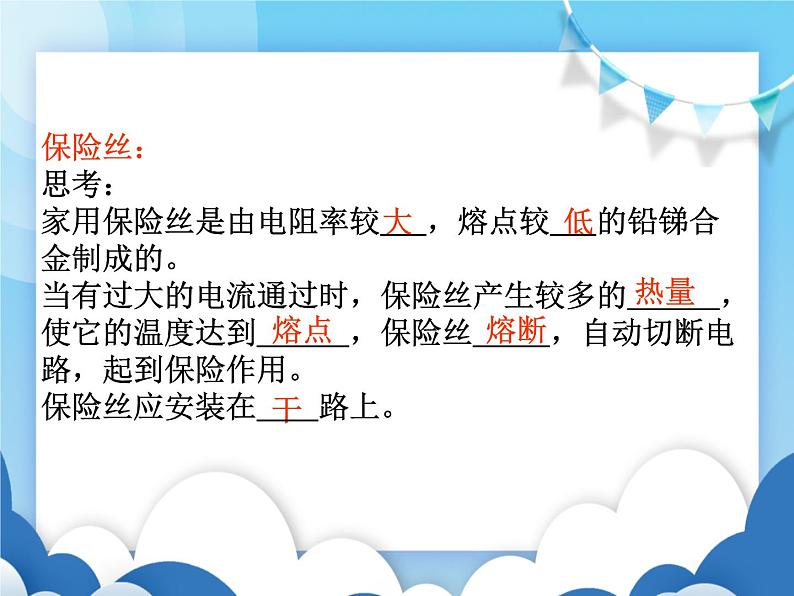

保险丝： 思考：家用保险丝是由电阻率较 ，熔点较 的铅锑合金制成的。当有过大的电流通过时，保险丝产生较多的 ，使它的温度达到 ，保险丝 ，自动切断电路，起到保险作用。保险丝应安装在 路上。

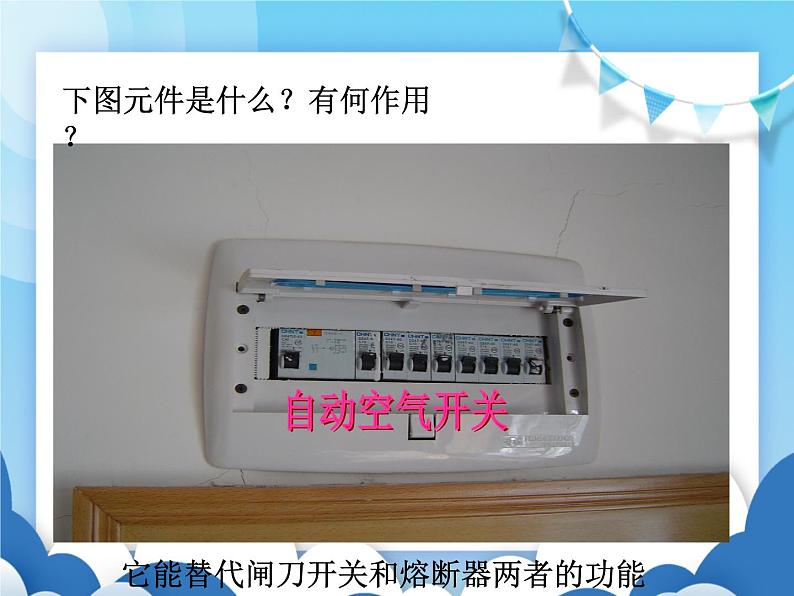

下图元件是什么？有何作用？
它能替代闸刀开关和熔断器两者的功能

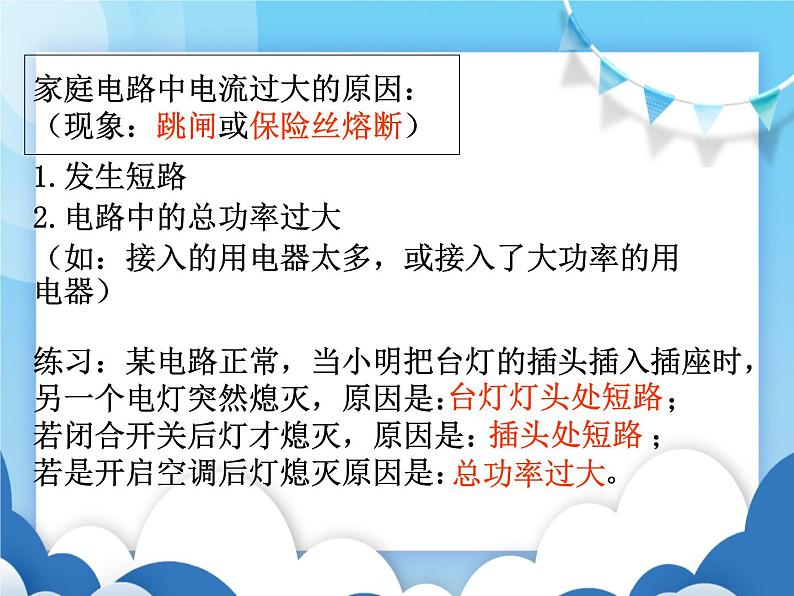

家庭电路中电流过大的原因： （现象：跳闸或保险丝熔断）
1.发生短路2.电路中的总功率过大（如：接入的用电器太多，或接入了大功率的用电器）
练习：某电路正常，当小明把台灯的插头插入插座时，另一个电灯突然熄灭，原因是： ；若闭合开关后灯才熄灭，原因是： ；若是开启空调后灯熄灭原因是： 。
灯泡灯头的螺旋应接在零线上，锡片接在火线上
螺口灯泡和卡口灯泡的主要构造？
控制灯泡的开关应串联在火线上。
带有金属外壳的电器要有接地线
想救我，快去断开电源！
雷雨天气不要呆在室外，快回家或闪电时马上蹲下。
为保小命，赶快做“蛙跳”
1.家用电路的安装要规范。（灯泡、带金属外壳的用电器）2.不弄湿用电器，保护好用电器的绝缘皮。不使火线裸露。3.不接触低压带电体，不靠近高压带电体。
1．如图是一个三孔插座，正确的连接是（ ） A．1孔接零线，2孔接地，3孔接火线 B．1孔接地，2孔接火线，3孔接零线 C．1孔接零线，2孔接火线，3孔接地 D．1孔接火线，2孔接零线，3孔接地
2.原来房内电灯正常发光，当把一盏开关断开的台灯插入插座时，保险丝立即熔断，室内电灯全部熄灭。发生这一现象的原因可能是（ ）。A．插座原已短路 B．台灯功率过大C．台灯插头短路 D．台灯灯泡短路
1.如图所示是一些与用电安全相关的现象，其中符合安全用电原则的是（　　）
