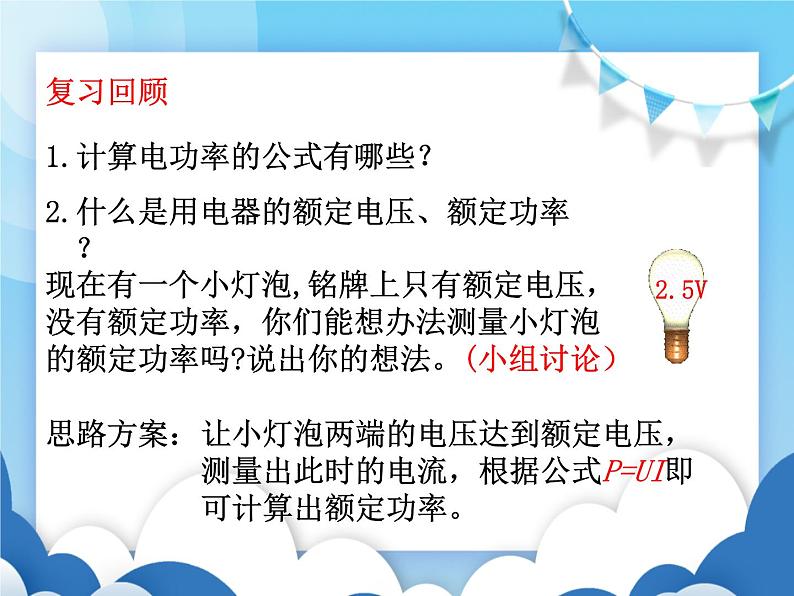

1.计算电功率的公式有哪些？
2.什么是用电器的额定电压、额定功率？
现在有一个小灯泡,铭牌上只有额定电压，没有额定功率，你们能想办法测量小灯泡的额定功率吗?说出你的想法。(小组讨论）
让小灯泡两端的电压达到额定电压，测量出此时的电流，根据公式P=UI即可计算出额定功率。

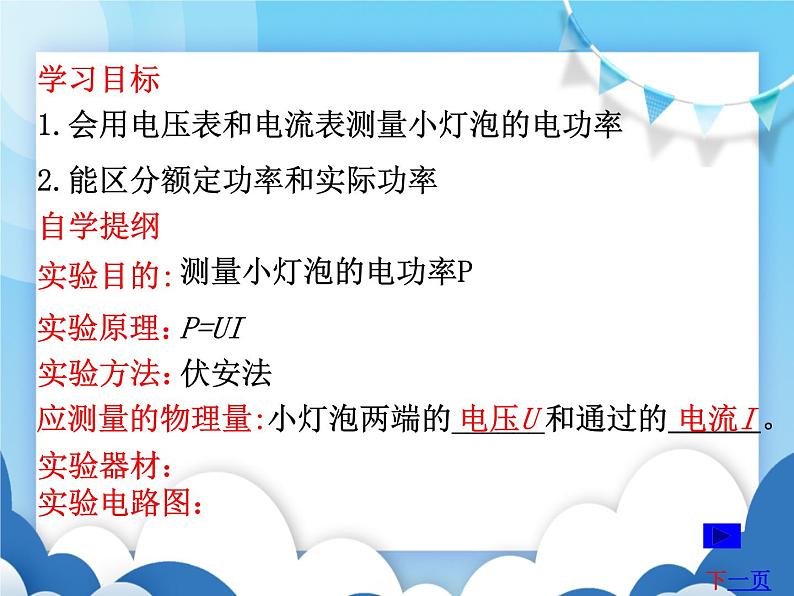

1.会用电压表和电流表测量小灯泡的电功率2.能区分额定功率和实际功率
小灯泡两端的______和通过的 。

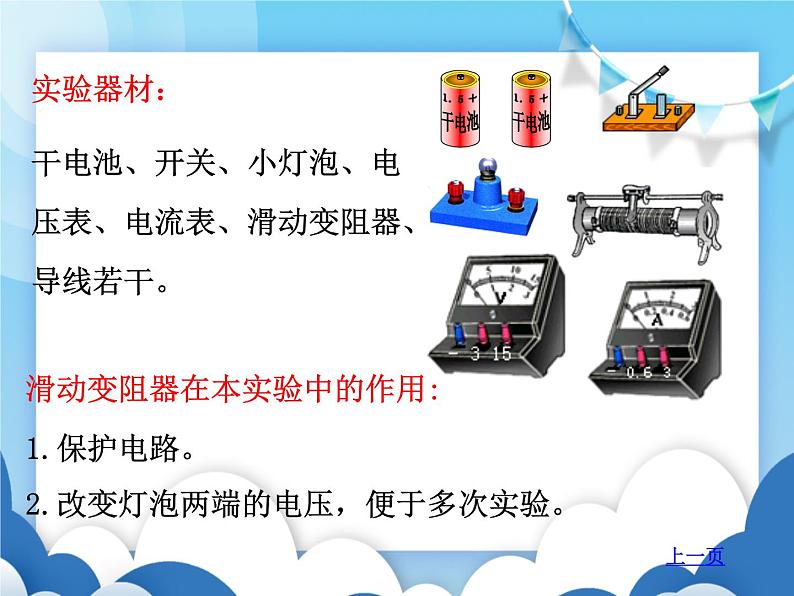

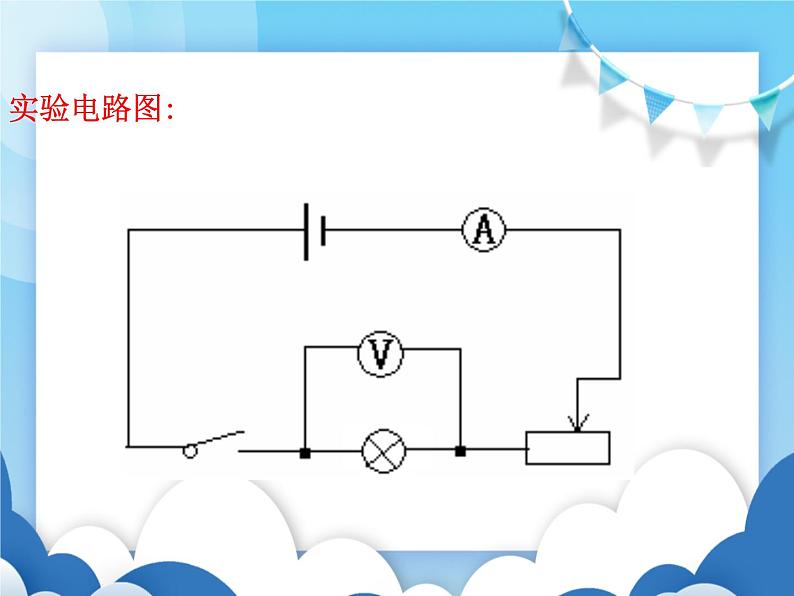

实验器材：实验电路图：
干电池、开关、小灯泡、电压表、电流表、滑动变阻器、导线若干。
滑动变阻器在本实验中的作用:
1.保护电路。2.改变灯泡两端的电压，便于多次实验。

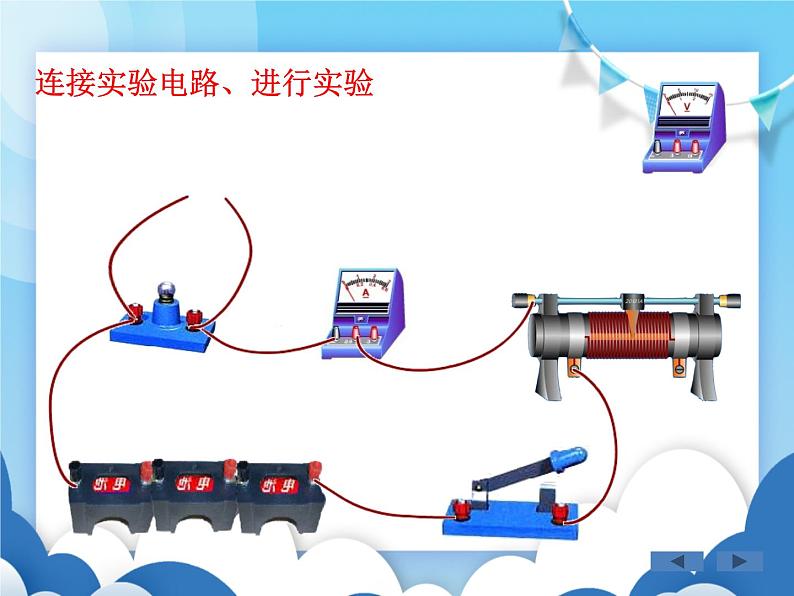

连接实验电路、进行实验
1.在连接电路时，有哪些注意事项？2.在测量小灯泡的额定功率时，具体应怎样操作？3.测出灯泡的额定功率后，如何测出灯泡在其它电压下的功率？这时的功率是什么功率？4.实验过程中应记录哪些数据？要观察什么？
小灯泡的额定电压： 2.5 V
1. 把你测量的实际功率与小灯泡的额定功率进行比较,它们是否一定相等？在什么条件下相等？2. 在不同的实际功率下,灯泡的亮度一样吗?3. 你认为小灯泡的亮度是由什么决定的？
灯泡的实际功率不一定等于额定功率。当实际电压等于额定电压时，实际功率等于额定功率。
当灯泡U实=U额时，P实=P额；正常发光
当灯泡U实>U额时，P实>P额；较亮
当灯泡U实
