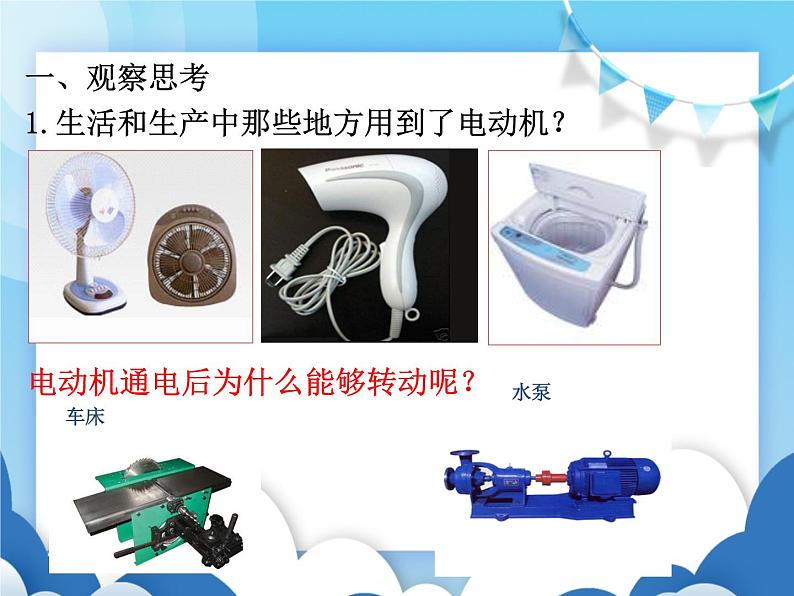

1.生活和生产中那些地方用到了电动机？
电动机通电后为什么能够转动呢？
　　通电导线是不是也会受到磁场的作用力呢？

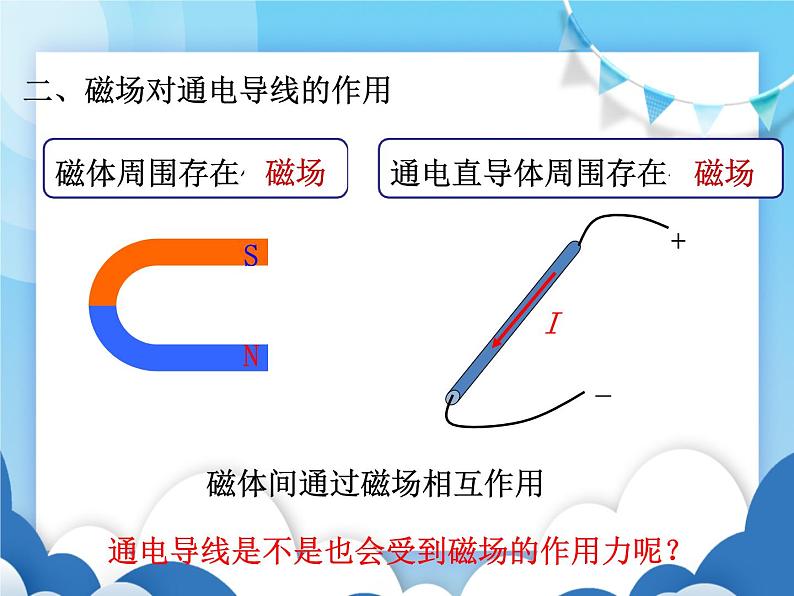

通电直导体周围存在什么？
磁体间通过磁场相互作用
二、磁场对通电导线的作用

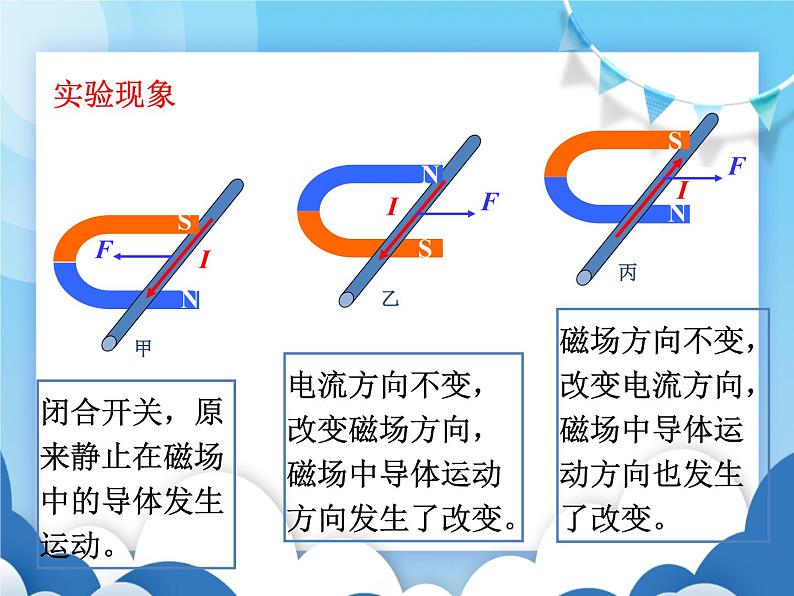

磁场方向不变，改变电流方向，磁场中导体运动方向也发生了改变。
闭合开关，原来静止在磁场中的导体发生运动。
电流方向不变，改变磁场方向，磁场中导体运动方向发生了改变。

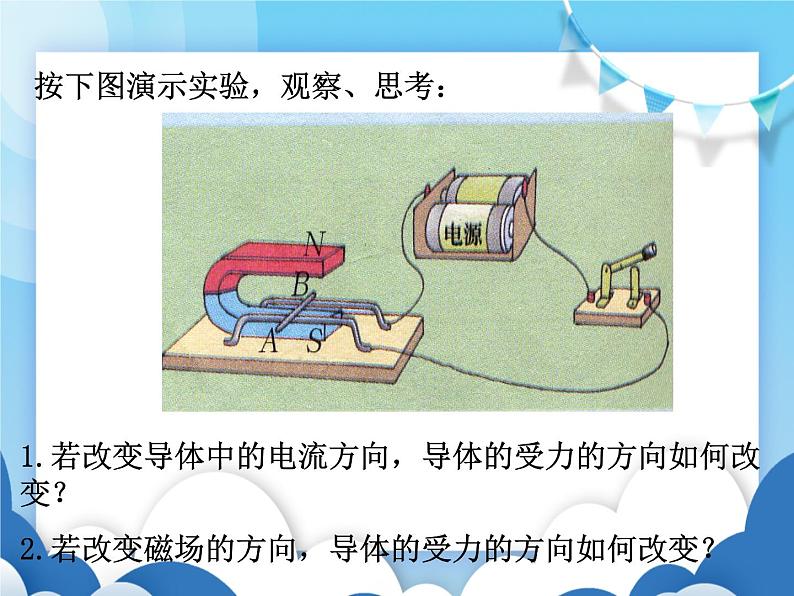

按下图演示实验，观察、思考：
1.若改变导体中的电流方向，导体的受力的方向如何改变？2.若改变磁场的方向，导体的受力的方向如何改变？

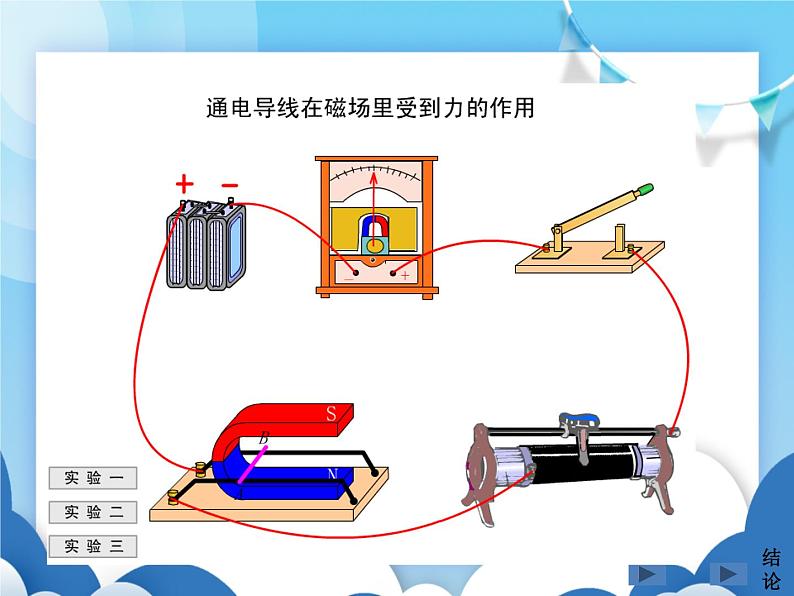

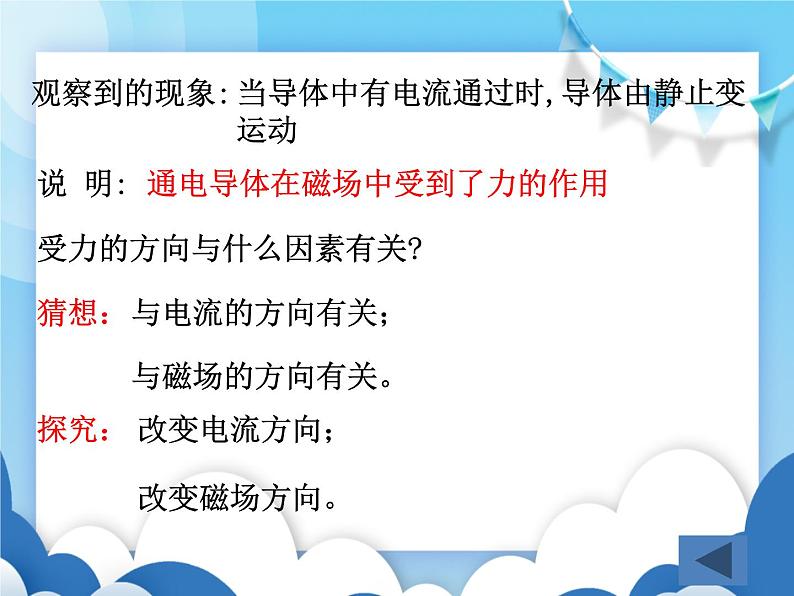

当导体中有电流通过时,导体由静止变运动
通电导体在磁场中受到了力的作用
受力的方向与什么因素有关?

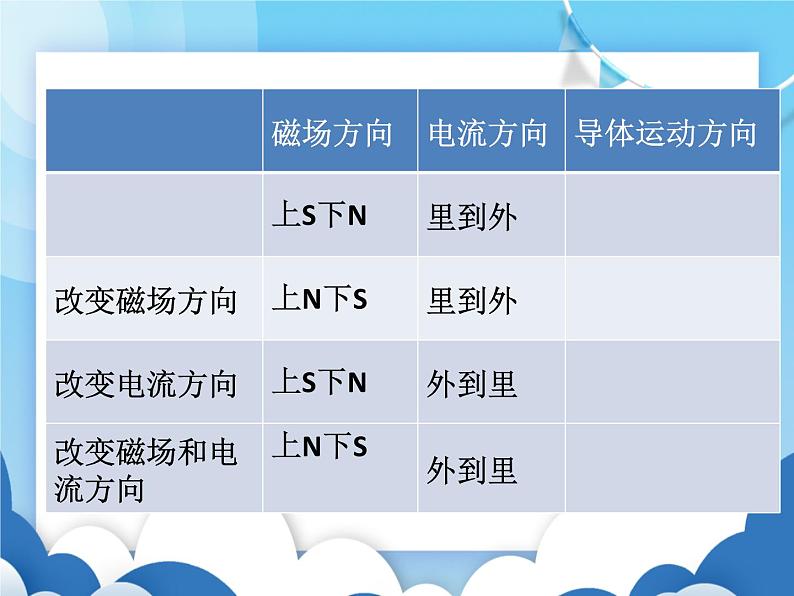

(1)通电导体在磁场会受到力的作用，力的方向与电流的方向和磁场的方向都有关。
(2)当只改变电流方向，通电导线受力方向变得相反。只改变磁场方向，电导线受力方向也变得相反。
⑶若同时改变电流的方向和磁场的方向，导体受力的方向不改变。
通电线圈可以在磁场里转动过一定角度，但不能持续转动。
　　为什么线圈不能持续转动呢?
三、磁场对通电线圈的作用：
1.通电线圈在磁场中受力作用而绕着转轴转动。
ab段电流方向由a向b，受力方向向上；cd段电流方向由c向d，受力方向向下。
这样就使得线圈abcd沿着轴线顺时针转动。
2.线圈与磁场（磁感线）方向垂直的位置称为平衡位置。
现象：线圈转动，在b位置摆动几下停止。
平衡位置：如图b位置，线圈受力刚好抵消，线圈不能转动。（磁感线与线圈垂直）
思考：如何让线圈能持续转动下去？
换向器的作用：改变线圈中的电流方向。
换向器　　通过换向器可以使线圈中电流每半周改变一次。
四、直流电动机的结构及工作原理
直流电动机由转子和定子组成。
直流电动机的结构和工作原理
思考：转到什么位置时，电流方向发生改变？转一周电流改变几次？
通电线圈在磁场中两边受力，但方向相反，发生顺时针转动。
　　当线圈的平面与磁场垂直时，通电线圈受平衡力作用，达到平衡位置。这时由于惯性，线圈还会继续转动。
线圈靠惯性越过平衡位置后，磁场力作用的结果使线圈逆时针旋转。
通电线圈最后静止在平衡位置。
工作原理：通电线圈在磁场中受力而转动
能量转化：电能转化为机械能
电动机的作用：将电能转变成机械能。
直流电动机(电动玩具、录音机等小型电器)
交流电动机(电风扇、洗衣机等家用电器)
电动机的优点：结构简单、控制方便、体积小、效率高
