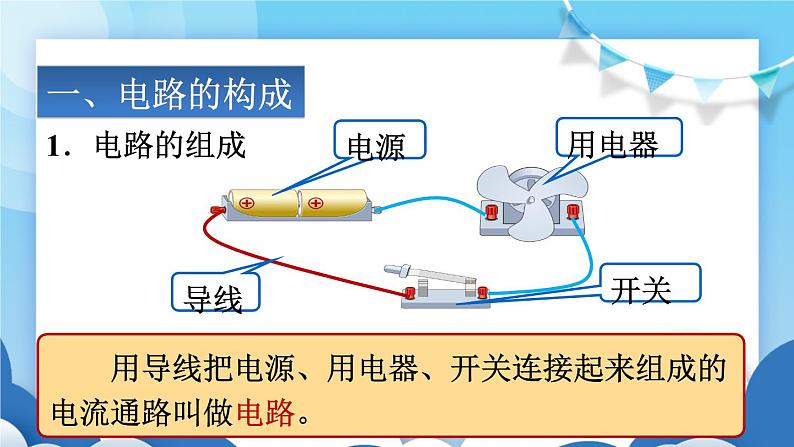

用导线把电源、用电器、开关连接起来组成的电流通路叫做电路。
　　（1）电 源：　　（2）用电器：　　（3）导 线：　　（4）开 关：
　　只有电路闭合时，电路中才有电流。

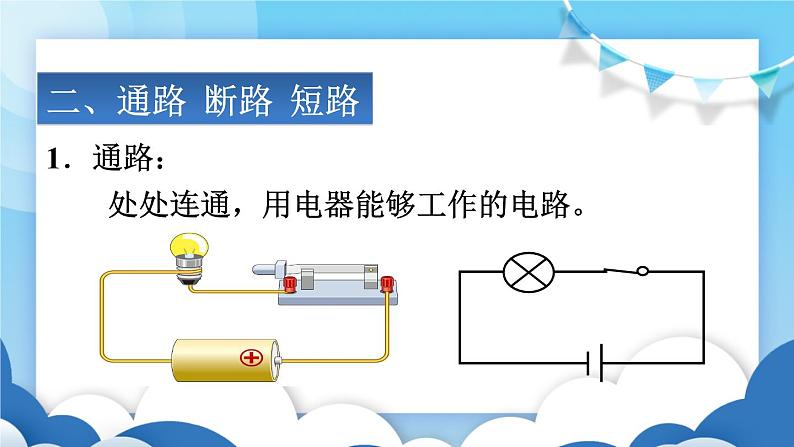

1．通路：　　处处连通，用电器能够工作的电路。
二、通路 断路 短路
2．断路：　　某处被断开，没有电流通过的电路。
3．短路：　　不经过用电器直接跟电源的两极相连的电路。
　　电源短路时会损坏电源，甚至引起火灾！
　　用符号表示电路连接的图，叫做电路图。
　　图2是电饭锅下面的电路。是不是眼花缭乱？
短路：导线不通过用电器直接跟电源两极相连的电路
1.请分析如下电路图，指出连错的导线，并改正。
2.请分析如下电路图，指出连错的导线，并改正。
3.请根据电铃的电路图，用画笔代替导线，连接相应的电路。
