一、【课程的主要内容】

随着家电的普及，现代生活已经离不开电，但如果不注意安全使用，也可以造成危害。

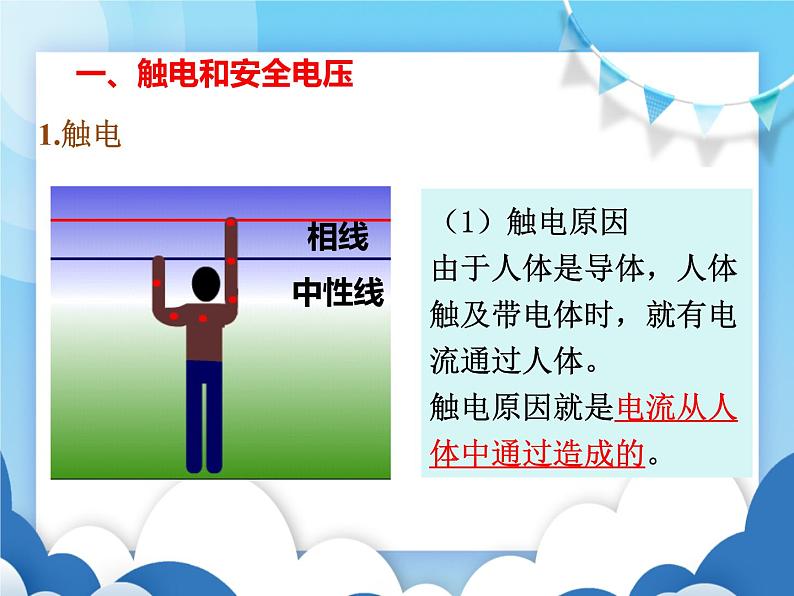

（1）触电原因由于人体是导体，人体触及带电体时，就有电流通过人体。触电原因就是电流从人体中通过造成的。

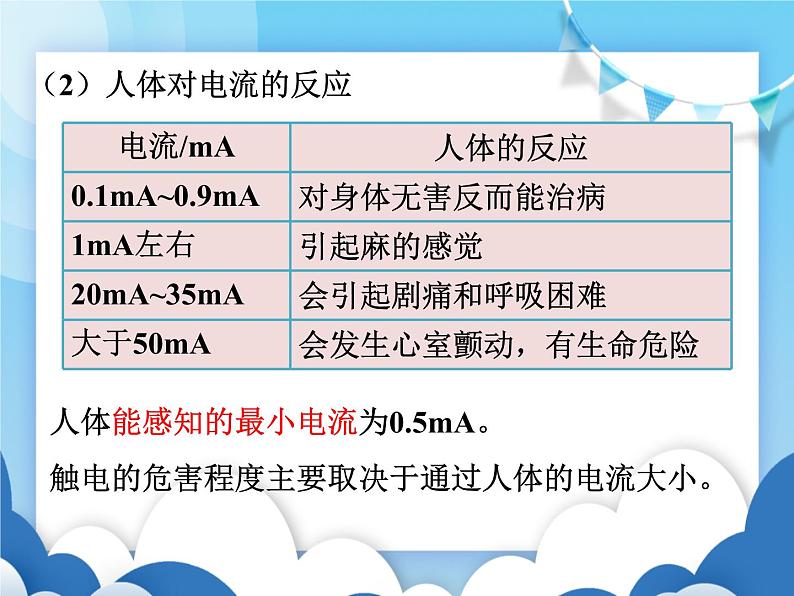

（2）人体对电流的反应
人体能感知的最小电流为0.5mA。
触电的危害程度主要取决于通过人体的电流大小。

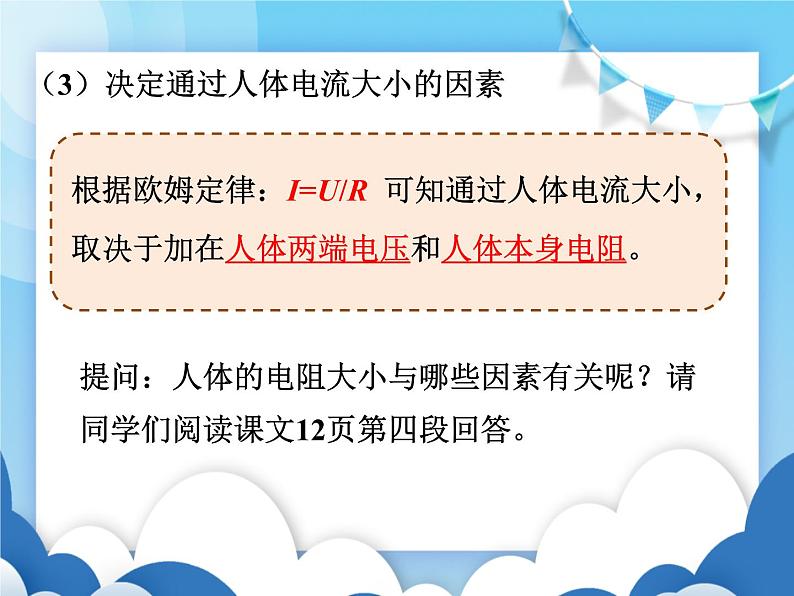

（3）决定通过人体电流大小的因素
根据欧姆定律：I=U/R 可知通过人体电流大小，取决于加在人体两端电压和人体本身电阻。
提问：人体的电阻大小与哪些因素有关呢？请同学们阅读课文12页第四段回答。

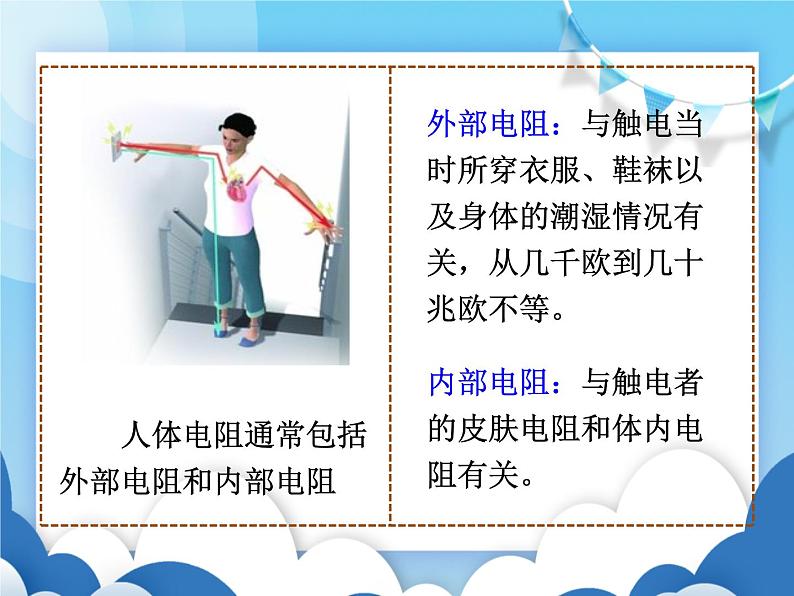

人体电阻通常包括外部电阻和内部电阻
外部电阻：与触电当时所穿衣服、鞋袜以及身体的潮湿情况有关，从几千欧到几十兆欧不等。
内部电阻：与触电者的皮肤电阻和体内电阻有关。

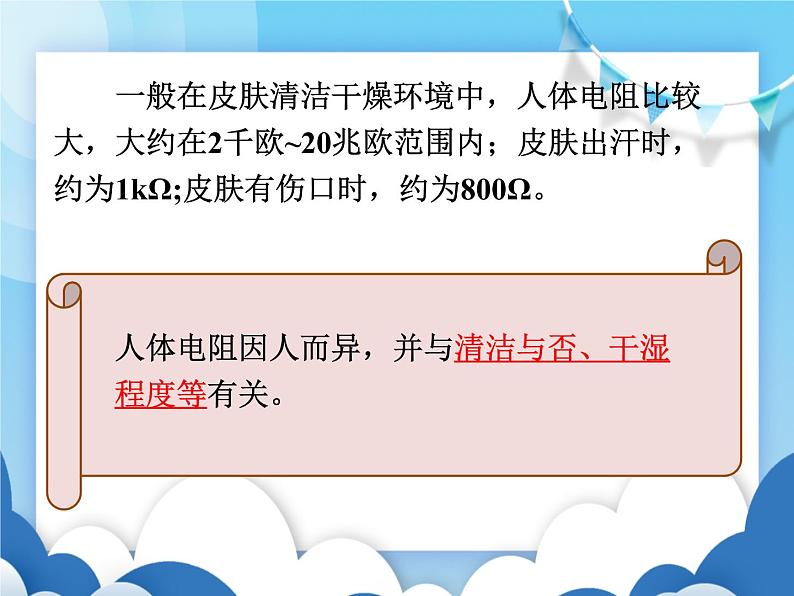

一般在皮肤清洁干燥环境中，人体电阻比较大，大约在2千欧~20兆欧范围内；皮肤出汗时，约为1kΩ;皮肤有伤口时，约为800Ω。
人体电阻因人而异，并与清洁与否、干湿程度等有关。

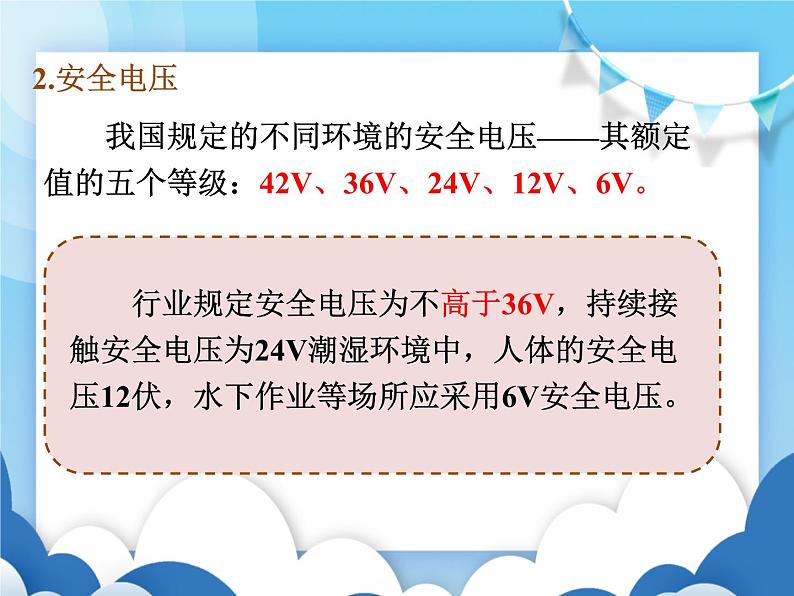

我国规定的不同环境的安全电压——其额定值的五个等级：42V、36V、24V、12V、6V。
行业规定安全电压为不高于36V，持续接触安全电压为24V潮湿环境中，人体的安全电压12伏，水下作业等场所应采用6V安全电压。
1.低压触电家庭电路电压是220V。工农业生产的动力电电压是380V。他们都属于低压线路机，家庭电路触电多为低压触电，基本上有两种情形。
相线—人体—大地形成回路，电流通过人体。
“别碰我，快去断开电源或快给我一张干燥的木凳”。
二、低压触电和高压触电
相线—人体—中性线形成回路，电流通过人体。

二、【思考与探究】

讨论：发现低压触电的人应该怎么办？
“别碰我！快去断开电源！”
立即切断电源如拉开电源开关或刀闸，拔除电源插头等。
（3）低压触电处理方法
带电的导线误落在触电者身上时，可用绝缘物体(如干燥的木棒、竹竿等)将导线移开，也可戴绝缘手套或将手用干燥衣物等包起绝缘后解脱触电者。
切勿直接接触触电伤员防止自身触电影响抢救工作进行!!!
电压在1000V以上的为高压电，高压设备一般应远离人们的活动范围，并设有危险标。
高压触电也有两种形式，它们分别是:
高压线发生断线后落地，相线直接与地面接触，形成以落地点为中心，周围电压逐渐降低的区域。这时如果有人踏入此区域，沿半径方向两脚之间的电压叫作跨步电压。
前脚接地点——人体——后脚接地点形成回路，使人触电。两脚之间的距离越大跨步电压越大
②高压跨步触电：为保小命，赶快做“蛙跳”或“单脚跳”远离高压电线。
①救护人员注意穿上胶底鞋或站在干燥的木板上，想方设法使伤员脱离电源，高压线需移开10米方能接近伤员。
（3）高压触电处理方法
不接触低压带电体;不靠近高压带电体
第一：野外如遇雷雨天,切莫躲在大树下;第二：在湖划船遇打雷,绝不站立在船头;第三：如在草原遇打雷,快速趴下保安全。
（低压勿摸，高压勿近）

三、【拓展学习】

1.有些火灾是电火花或电弧引起的。
电弧熔化的金属掉落在易燃物上也可能引起火灾。
2.电流过大导线发热会使绝缘外皮着火引起火灾。
思考：家庭电路中电流过大的原因是什么？
（1）一种原因：电路中发生短路现象。你知道形成家庭电路中短路的原因是什么吗？
由于改装电路时不小心或绝缘皮破损或老化等原因使火线和零线直接连通。
家庭电路中短路很容易造成火灾。
根据电功率和电压、电流的关系式：
可以得到变形公式 I=
由上式可以看出:家庭电路中的电压是一定的U=220V,所以用电器的电功率P越大，电路中的电流I就越大。如果接入的用电器过多用电器总功率： P总=P1＋P2＋P3 =U（I1＋I2 ＋I3）=UI总，
你能推出电功率和电流之间的关系吗？
（2）另一种原因：家用电器的总功率太大。
因家庭电路中电源电压U =220V不变，由I总= 可知， P总越大，则 I总越大。根据热功率的计算公式：P热= ，当导体的电阻R不变时，若流过导体的电流I越大时导体产生的热功率P就越大，在单位时间内产生的热量就越多。热量过大就容易引起火灾。
3.电线接头接触不良，散热不畅，局部过热，可能引燃导线以及烧毁家用电器。
4.电火花和电弧还可能引起爆炸。电冰箱不宜放在使用煤气的厨房中否则如遇煤气泄漏，控制电冰箱的继电器产生的电火花，就可能点燃煤气引起爆炸。
现代住宅的用电线路都有保护接地措施，三孔插座中的保护接地线PE直接与大地连接，或通过电源（变压器）的中性点接地。
不可把自来水管或煤气管当作接地线使用，否则由此会引起煤气爆炸或火灾。
不要用湿手扳开关，不要在电线上搭晾衣物。架设电视天线时，不要触及电线等。

四、【课堂练习】

1.人体接触220V裸线触电，而鸟儿两脚站在高压裸电线上却相安无事的原因（）
A.鸟儿电阻小 B.鸟儿干燥不导电C.鸟儿两只脚在同一根线上D.鸟儿体积小
2.某同学站在干燥的凳子上检修电灯，以下操作不正确又是十分危险的是（） A 一手接触火线进行检修 B 一手接触零线进行检修 C 一手接触火线，另一手扶在水泥墙上进行检修 D 一手接触零线，另一手扶在水泥墙上进行检修
