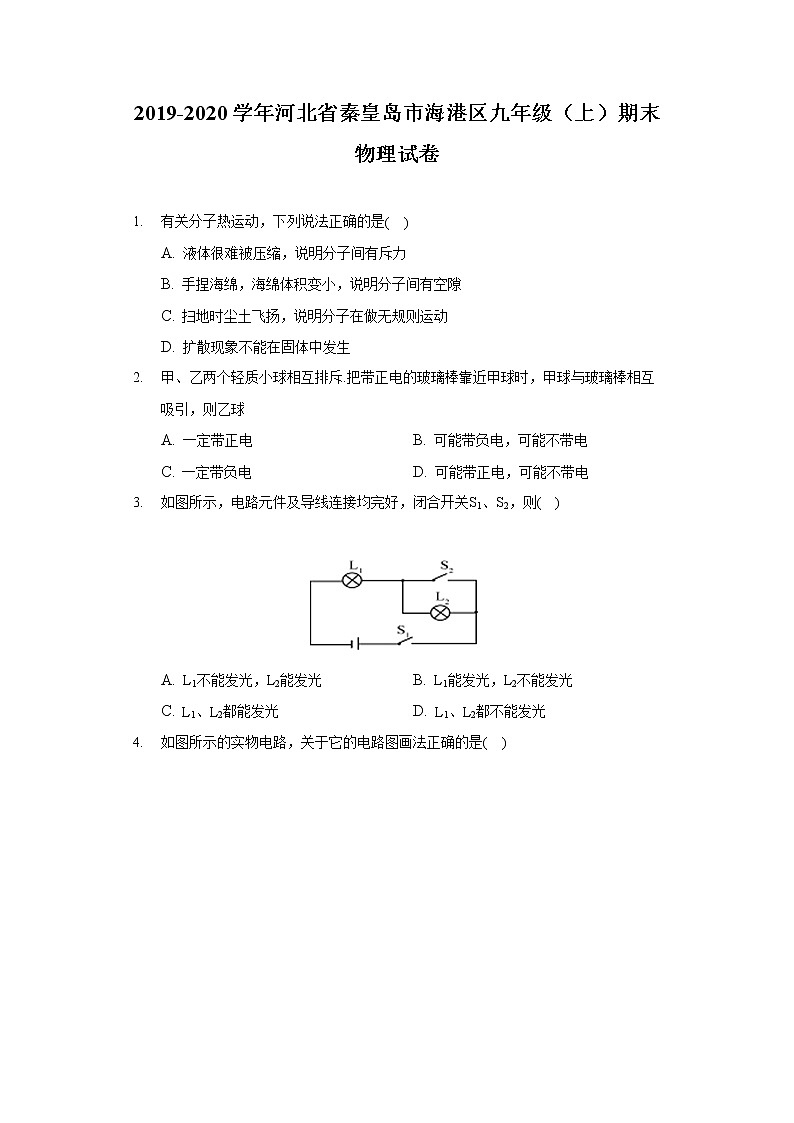

2019-2020学年河北省秦皇岛市海港区九年级（上）期末物理试卷

1. 有关分子热运动，下列说法正确的是( )
A. 液体很难被压缩，说明分子间有斥力
B. 手捏海绵，海绵体积变小，说明分子间有空隙
C. 扫地时尘土飞扬，说明分子在做无规则运动
D. 扩散现象不能在固体中发生
2. 甲、乙两个轻质小球相互排斥.把带正电的玻璃棒靠近甲球时，甲球与玻璃棒相互吸引，则乙球
A. 一定带正电 B. 可能带负电，可能不带电
C. 一定带负电 D. 可能带正电，可能不带电
3. 如图所示，电路元件及导线连接均完好，闭合开关S1、S2，则( )

A. L1不能发光，L2能发光 B. L1能发光，L2不能发光
C. L1、L2都能发光 D. L1、L2都不能发光

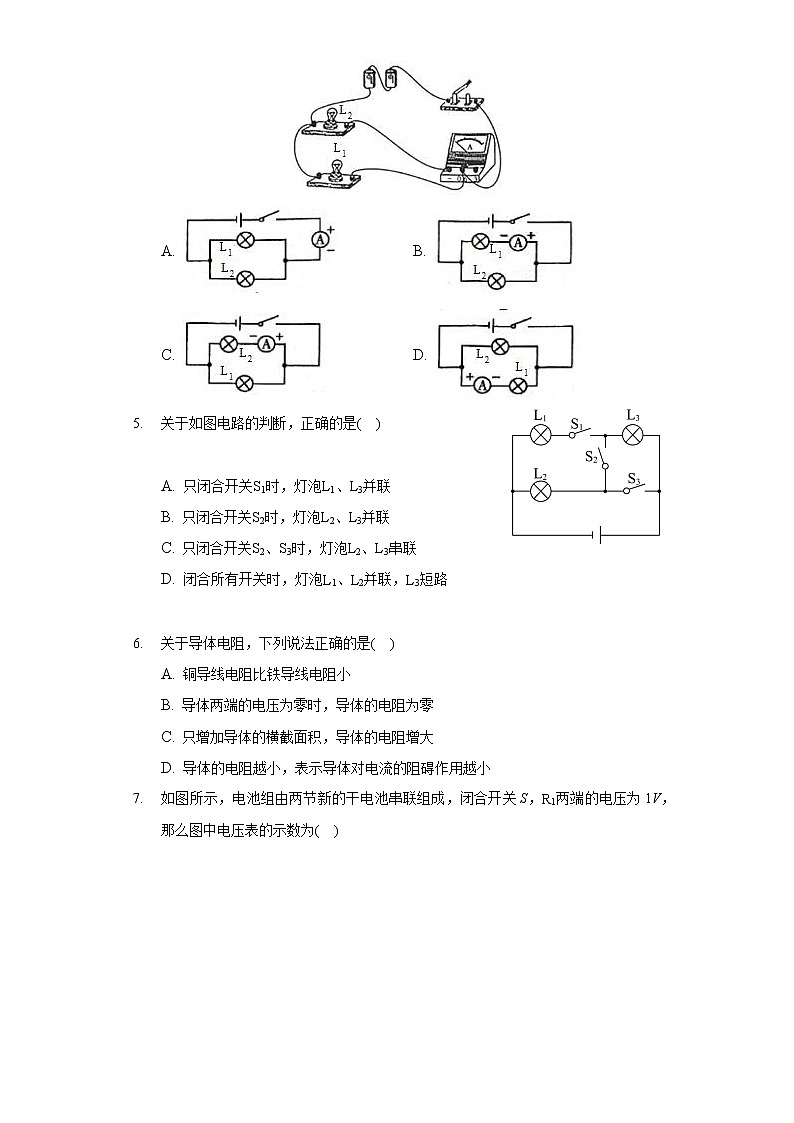

4. 如图所示的实物电路，关于它的电路图画法正确的是( )

A. B.
C. D.
5. 关于如图电路的判断，正确的是( )

A. 只闭合开关S1时，灯泡L1、L3并联
B. 只闭合开关S2时，灯泡L2、L3并联
C. 只闭合开关S2、S3时，灯泡L2、L3串联
D. 闭合所有开关时，灯泡L1、L2并联，L3短路


6. 关于导体电阻，下列说法正确的是( )
A. 铜导线电阻比铁导线电阻小
B. 导体两端的电压为零时，导体的电阻为零
C. 只增加导体的横截面积，导体的电阻增大
D. 导体的电阻越小，表示导体对电流的阻碍作用越小

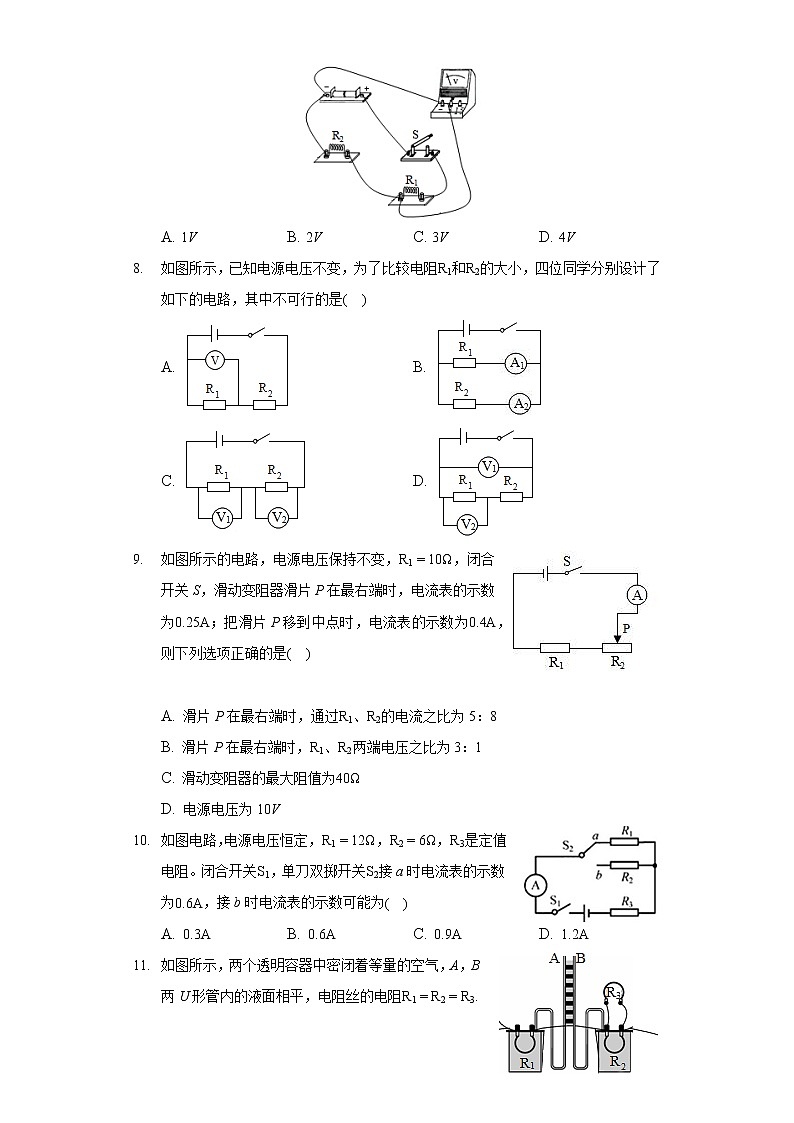

7. 如图所示，电池组由两节新的干电池串联组成，闭合开关S，R1两端的电压为1V，那么图中电压表的示数为( )


A. 1V B. 2V C. 3V D. 4V
8. 如图所示，已知电源电压不变，为了比较电阻R1和R2的大小，四位同学分别设计了如下的电路，其中不可行的是( )
A. B.
C. D.
9. 如图所示的电路，电源电压保持不变，R1=10Ω，闭合开关S，滑动变阻器滑片P在最右端时，电流表的示数为0.25A；把滑片P移到中点时，电流表的示数为0.4A，则下列选项正确的是( )

A. 滑片P在最右端时，通过R1、R2的电流之比为5：8
B. 滑片P在最右端时，R1、R2两端电压之比为3：1
C. 滑动变阻器的最大阻值为40Ω
D. 电源电压为10V
10. 如图电路，电源电压恒定，R1=12Ω，R2=6Ω，R3是定值电阻。闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为( )
A. 0.3A B. 0.6A C. 0.9A D. 1.2A
11. 如图所示，两个透明容器中密闭着等量的空气，A，B两U形管内的液面相平，电阻丝的电阻R1=R2=R3.小明用图示装置进行实验，探究电流通过导体时产生的热量Q跟什么因素有关，下列说法正确的是( )
A. 此实验在探究电热Q与电阻R是否有关
B. 通过R1的电流和通过R2的电流大小相等
C. 电阻R1两端的电压和R2两端的电压相等
D. 通电后，A管的液面将会比B管的液面高
12. 电吉他中电拾音器的基本结构如图所示，磁体附近的金属弦被磁化，因此弦振动时，在线圈中产生感应电流，电流经电路放大后传送到音箱发出声音，下列说法不正确的是( )
A. 选用铜质弦，电吉他仍能正常工作
B. 取走磁体，电吉他将不能正常工作
C. 增加线圈数可以增大线圈中的感应电流
D. 弦振动过程中，线圈中的电流方向不断变化
13. 关于温度、热量和内能，下列说法正确的是( )
A. 物体放出热量，其内能一定减少、温度一定降低
B. 热量都是从内能大的物体向内能小的物体传递
C. 把热汤倒入碗中，碗变热是通过热传递的方式改变了它的内能
D. 冰在熔化过程中，其内能增加而温度保持不变
14. 关于家庭电路与安全用电，下列说法正确的是( )
A. 正确使用试电笔时手要接触笔尾金属体
B. 当人发生触电事故时，漏电保护器一定会切断电路
C. 使用三脚插头时，插头上标着“E”的导线和用电器的金属外壳相连
D. 家庭电路中空气开关跳闸，一定是用电器总功率过大造成的
15. 如图所示电路中，R1、R2为定值电阻，R3为滑动变阻器，电源电压不变，下列说法正确的是( )


A. 闭合S、S1，滑片向左移动，电压表示数变化量与电流表A1示数变化量的比值变大
B. 闭合S、S3，滑片向左移动，电压表示的示数变大，电流表A2的示数变小
C. S、S1、S2、S3都闭合，滑片向左移动，R1消耗的功率变小
D. 闭合S、S1、S2时，滑片向左移时，电压表示数变大，电流表A1示数变小，A2示数变大
16. 如右图甲中加热试管中的水，最终塞子被喷出去是水蒸气的______能转化为塞子的______能的过程，如右图乙是单缸四冲程汽油机的______冲程，两者能量转化原理相似。

17. 人接触汽车有时会被“电”一下，这是因为汽车行驶时与空气摩擦发生了______现象。手拿如图所示的静电消除器接触汽车，消除器中的LED灯发光，若瞬间电流方向是由消除器流向汽车，则汽车带的是______电荷。
18. 手机已经进入“5G”时代，所谓“5G”指的是第五代移动通信技术。“5G”手机传递信息的载体是频率更高的______(填“超声波”或“电磁波”)；手机中科技含量最高的元件是芯片，芯片的核心部分主要是由______(填“导体”、“半导体”或“绝缘体”)材料制成的；智能手机传递信息的电信号采用______(填“模拟”或“数字”)信号。
19. 两定值电阻甲。乙中的电流与电压关系如图所示，______选填“大于”或者“小于”)若将甲和乙并联后接在电压为3V的电源两端，则干路电流为______A；若将甲和乙串联后接同一电源上，则电路中电流为______A。

20. 如图所示，闭合开关，静止的导体棒ab在轨道上向右运动，说明了通电导体在磁场中受到______的作用，若只将电源的正、负极对调，则导体棒ab将向______运动(选填“”左”或“右”)若只将蹄形磁铁的N、S极对调，则导体棒ab将向______运动(选填“左”或“右”)。

21. 如图所示是小芳家的电能表，她家同时使用两个1200W的空调，这个电能表______(填“会”或“不会”)烧坏；若关闭其中一个空调，另一个空调单独正常工作3min，消耗的电能为______kW⋅h，这段时间电能表转盘转了36转，则每消耗1kW⋅h的电能，电能表转盘转______转。



22. 一间教室要安装2盏“220V40W”的电灯和1个插座，要求开关S控制两盏灯，且每盏灯都能正常发光。其中部分电路已经连接，请你用笔画线代替导线将电路连接完整。








23. 图中，小磁针处于静止状态，请在两虚线框内分别标出电源和螺线管的极性。








24. 如图甲所示是“探究不同物质吸热升温的现象”实验装置，小华用两个相同的容器分别装入质量相等的A、B两种液体，用相同的装置加热：

(1)两种液体吸收热量的多少可通过______来比较，实验中使用玻璃棒的目的是______。
(2)根据实验数据绘制的温度与时间的关系图象如图乙所示，分析图象可知：质量相等的A和B两种液体，在升高相同温度时，______(选填“A”或“B”)吸收的热量较多；质量相等的A和B两种液体，在吸收相同热量时，______(选填“A”或“B”)升温较高。
(3)冬天，小华想自制一个暖手袋，若只能从A或B中选一种液体装入暖手袋中作为供热物质，则应选择______(选填“A“或“B“)。
25. 小方在探究“电流与电阻关系”的实验中，选用的器材有：滑动变阻器、开关、电流表、电压表、电源(恒为6V)、三个定值电阻(10Ω、15Ω、20Ω)、导线若干。

(1)小方按图甲连接电路后，闭合开关S，会看到电压表______，通过分析发现，电路中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线；
(2)正确修改电路后闭合开关，分别改接三个定值电阻，移动滑片，使电压表示数为适当数值U0时，记录电流表示数；
(3)图乙是根据所测数据画出的电流随电阻变化图象，分析可知U0=______V，当导体两端电压一定时，______；
(4)分析实验数据时，小方发现有一组数据误差较大，便找来一个5Ω的电阻，利用原电路重复实验。当她想控制电压表示数仍为U0时，发现实验不能继续进行，其原因是______。
(5)小方又利用上述器材探究电流与电压的关系”，将滑片从一端移到另一端的过程中，收集的实验数据填入了表中，可得结论：______，他使用的滑动变阻器的最大阻值为______Ω。
R/Ω
10
电压U/V
2
3
4
5
6
电流I/A
0.2
0.3
0.4
0.5
0.6
26. 小平同学在“测定小灯泡电功率”的实验中，选用如图甲所示的器材和电路，其中电源电压为6V，小灯泡的额定电压为2.5V。(灯丝电阻约为12Ω)

(1)为了能够顺利完成该实验探究，下列两种规格的滑动变阻器应选用_____(选填“A”或“B”)
A.“10Ω5A”的滑动变阻器           B.“50Ω0.5A”的滑动变阻器
(2)闭合开关后，移动滑动变阻器的滑片，发现小灯泡始终不发光，电压表有示数，电流表无示数，若电路只有一处故障，则故障原因是_____。
(3)根据实验测得的数据，绘制出小灯泡的电流随它两端电压变化的关系图象(如图乙所示)，分析图象可知：小灯泡的额定功率为_____W。
(4)完成上面实验后，小平同学又想测量额定电压为的小灯泡的额定功率，但发现电流表已经坏，于是他又找来了两个开关和一定值电阻，设计了如图丙所示的电路，已知电源电压恒为U，定值电阻的阻值为R0，请你完成下面实验步骤：
①_____(填写S、S1、S2的通断情况)，调节滑动变阻器的滑片使电压表示数为_____；
②_____(填写S、S1、S2的通断情况)，保持滑动变阻器的滑片不动，读出电压表示数为U1；
③灯泡额定功率的表达式为_____。
27. 五一期间，小明爸爸利用家中汽车进行了自驾旅游，小汽车以120km/h速度行驶了2h，从油量指示表上估计出消耗汽油约16L.汽油密度ρ=0.75×103kg/m3，汽油热值q=4.5×107J/kg。小明从物理书上了解到汽油机的效率约为30%.求：
(1)16L汽油完全燃烧放出的热量；
(2)汽车发动机输出的有用功；
(3)汽车匀速行驶过程中所受的阻力。







28. 如图所示电路，电源电压为5V不变，定值电阻R0阻值为5Ω，滑动变阻器R上标有“20Ω1A”字样，灯L标有“3V1.2W”，电压表量程为0∼3V.(不考虑灯丝电阻的变化，且保证各元件均安全)求：
(1)当S1闭合、S2接b，灯泡正常发光时，滑动变阻器接入电路的阻值是多少？
(2)保持滑动变阻器滑片位置不动，当S1闭合、S2接a时，R0的电功率是多少？
(3)当S1闭合、S2接a时，R0的最小电功率是多少？







答案和解析

1.【答案】A

【解析】解：A、液体很难被压缩，说明分子间有斥力，故A正确；
B、用手捏海绵，海绵的体积缩小了，说明力可以改变物体的形状，不能说明分子间有空隙，故B错误；
C、尘土飞扬是固体小颗粒的运动，属于机械运动，不是分子的运动，故C错误；
D、扩散现象能在固体中发生，比如长时间紧挨在一起的金板和铅板，金中有铅，铅中有金，故D错误。
故选：A。
(1)分子间同时存在相互作用的引力和斥力；
(2)力可以改变物体的形状；
(3)要区分开分子的运动和固体小颗粒的运动(机械运动)；
(4)扩散现象在固体、液体、气体中均能发生。
本题考查分子的运动、分子间作用力、力的作用效果，考查的知识点比较多，主要考查学生对所学物理知识的综合应用能力。

2.【答案】C

【解析】解：甲、乙两个轻质小球相互排斥，说明甲、乙两个轻质小球带有同种电荷，玻璃棒带正电，甲球与带正电的玻璃棒相互吸引，则甲球带负电，又甲、乙两球带有同种电荷，则乙球带负电，故C正确。
故选：C。
同种电荷相互排斥，异种电荷相互吸引。
带电体吸引不带电体，排斥带同种电荷，吸引可能带异种电荷，其中之一带电，注意带电体具有吸引轻小物体的性质的情况。

3.【答案】B

【解析】
【分析】
本题考查了电路的三种状态，是一道基础题。
根据电路图可知，闭合开关S1、S2，电路为L1的基本电路，L2被短路。
【解答】
闭合开关S1、S2，电路为L1的基本电路，L2被短路，故L1能发光，L2不能发光。故ACD错误，B正确。
故选B。
4.【答案】C

【解析】
【分析】
本题考查根据实物图画电路图，能正确的分析电流的路径，并能判断出开关的作用是解决该题的关键，并且要注意电流表的连接。
分析题目中的实物图不难看出，电流从电源的正极出发，经过开关S后，分两条路径，一条经过L1，另一条经过电流表、L2然后两支电流汇合回到负极，即S控制整个电路。
【解答】
由实物图可知，两灯泡并联，电流表测量灯泡L2支路的电流，开关在干路上；
A.此图中两灯泡并联，电流表在干路上，故A不符合题意；
B.此图中两灯泡是并联的，电流表测量灯泡L1支路的电流，电流表正负接线柱连接正确，开关在干路上，故B不符合题意；
C.此图中两灯泡是并联的，电流表测量灯泡L2支路的电流，电流表正负接线柱连接正确，开关在干路上，故C符合题意；
D.此图中两灯泡是并联的，电流表测量灯泡L1支路的电流，但电流表正负接线柱连接错误，开关在干路上，故D不符合题意。
故选C。
5.【答案】D

【解析】
【分析】
(1)各用电器首尾顺次连接，电路只有一条电流路径的连接方式是串联；
(2)各用电器首首相连、尾尾相连，电路有多条电流路径的连接方式是并联。
本题考查了灯泡连接方式的判断，判断用电器的连接方式，是解电学题的基础与关键，一定要掌握；判断电路的连接方式，可采用电流分路法进行分析。
【解答】
A、由图知，只闭合开关S1时，电流从电源正极流出后，依次通过L3→S1→L1后回到电源负极，所以灯泡L1、L3串联，故A错误；
B、由图知，只闭合开关S2时，电流从电源正极流出后，依次通过L3→S2→L2后回到电源负极，所以灯泡L2、L3串联，故B错误；
C、由图知，只闭合开关S2、S3时，L3被短路，电流从电源正极流出后通过L2后回到电源负极，电路是L2的简单电路，故C错误；
D、由图知，闭合所有开关时，L3被短路，电流从电源正极流出经过S3后分成两支，一支通过L2，另一支通过L1，所以灯泡L1、L2并联，故D正确。
故选：D。
6.【答案】D

【解析】解：
A、导体的电阻与导线的材料、长度和横截面积有关，所以铜导线的电阻不一定比铁导线的电阻小，故A错误；
B、导体的电阻是导体本身的一种性质，与导体两端电压无关；导体两端的电压为零时，导体的电阻并不为零，故B错误；
C、只增加导体的横截面积，导体的电阻减小，故C错误；
D、导体的电阻表示的是导体对电流的阻碍作用，电阻越小，说明导体对电流的阻碍作用越小，故D正确。
故选：D。
导体对电流阻碍作用的大小叫电阻。电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，且导体越长、横截面积越小，电阻越大。
本题考查了电阻的概念和影响电阻大小的因素，要注意导体的电阻与两端的电压和通过的电流无关。

7.【答案】B

【解析】
【分析】
正确判断电压表测量的电路元件是解题的关键，要注意电压表不测带电源的用电器。
由电路图可知两电阻串联，电压表测R2两端的电压，先求出电源电压，再根据串联电路的电压特点求R2两端的电压，即电压表的示数。
【解答】
电池组由两节新的干电池串联组成，则电源电压U=1.5V×2=3V，
而U1=1V，
由电路图可知两电阻串联，电压表测R2两端的电压，
R2两端的电压U2=U−U1=3V−1V=2V，即电压表的示数为2V。
故选B。
8.【答案】A

【解析】解：A、两电阻串联，电压表测量R1两端的电压，不能测出电阻R1和R2的阻值，因此无法比较两电阻阻值的大小，故A符合题意；
B、两个电阻并联，两个电流表分别测量通过两个电阻的电流，根据电流的大小就可以比较出电阻的大小，故B不符合题意；
C、两个电阻串联，两个电压表分别测量两个电阻两端的电压，根据电压的大小就可以比较出电阻的大小，故C不符合题意；
D、两个电阻串联，电压表V1测量电阻串联的总电压，电压表V2测量电阻R1两端的电压，根据串联电路电压的规律，电阻R2两端的电压等于电压表V1和V2的示数之差，这样就可以得到两个电阻两端的电压，根据电压的大小就可以比较电阻的大小，故D不符合题意。
故选：A。
(1)串联电路中，各处电流相等，阻值大的电阻两端的电压大，阻值小的电阻两端的电压小；
(2)并联电路中，各支路电阻两端的电压相等，阻值大的电阻通过的电流小，阻值小的电阻通过的电流大。
(1)串联电路的电阻起分压作用，分压大小与电阻阻值的大小成正比，电阻大的分压大，电阻小的分压小；
(2)并联电路的电阻起分流作用，分流大小与电阻阻值的大小成反比，电阻大的分流小，电阻小的分流大。

9.【答案】D

【解析】解：由电路图可知，R1与R2串联，电流表测电路中的电流。
当滑动变阻器滑片P在最右端时，接入电路中的电阻最大，此时电路中的电流I=0.25A，
因串联电路中各处的电流相等，
所以，通过R1、R2的电流之比为1：1，故A错误；
因串联电路中总电阻等于各分电阻之和，
所以，由I=UR可得，电源的电压：
U=I(R1+R2)=0.25A×(10Ω+R2)------①
把滑片P移到中点时，电路中的电流I′=0.4A，
则电源的电压：
U=I′(R1+12R2)=0.4A×(10Ω+12R2)-------②
联立①②解得：U=10V，R2=30Ω，故C错误、D正确；
滑片P在最右端时，R1、R2两端电压之比为：
U1：U2=IR1：IR2=R1：R2=10Ω：30Ω=1：3，故B错误。
故选：D。
由电路图可知，R1与R2串联，电流表测电路中的电流。当滑动变阻器滑片P在最右端时，接入电路中的电阻最大，根据串联电路的电流特点可知通过R1、R2的电流之比，根据电阻的串联和欧姆定律表示出电源的电压；同理表示出滑片P移到中点时电源的电压，联立等式即可求出电源的电压和滑动变阻器的最大阻值，根据欧姆定律求出滑片P在最右端时R1、R2两端电压之比。
本题考查了串联电路的特点和欧姆定律的应用，利用好电源的电压保持不变是关键。

10.【答案】C

【解析】解：由电路图可知，闭合开关S1，单刀双掷开关S2接a时，R1与R3串联，电流表测电路中的电流，
因串联电路中总电阻等于各分电阻之和，
所以，由I=UR可得，电源的电压：
U=Ia(R1+R3)=0.6A×(12Ω+R3)，
当闭合开关S1，单刀双掷开关S2接接b时，R2与R3串联，电流表测电路中的电流，
则电流表的示数：
Ib=UR2+R3=0.6×(12Ω+R3)6Ω+R3=0.6A×[(6Ω+R3)+6Ω]6Ω+R3=0.6A+0.6A×6Ω6Ω+R3，
R3为定值电阻，阻值不为0或者无限大，
当R3=0时，Ib=0.6A+0.6A×6Ω6Ω=1.2A，
当时，Ib=0.6A，
由R3是定值电阻可知，0.6A
