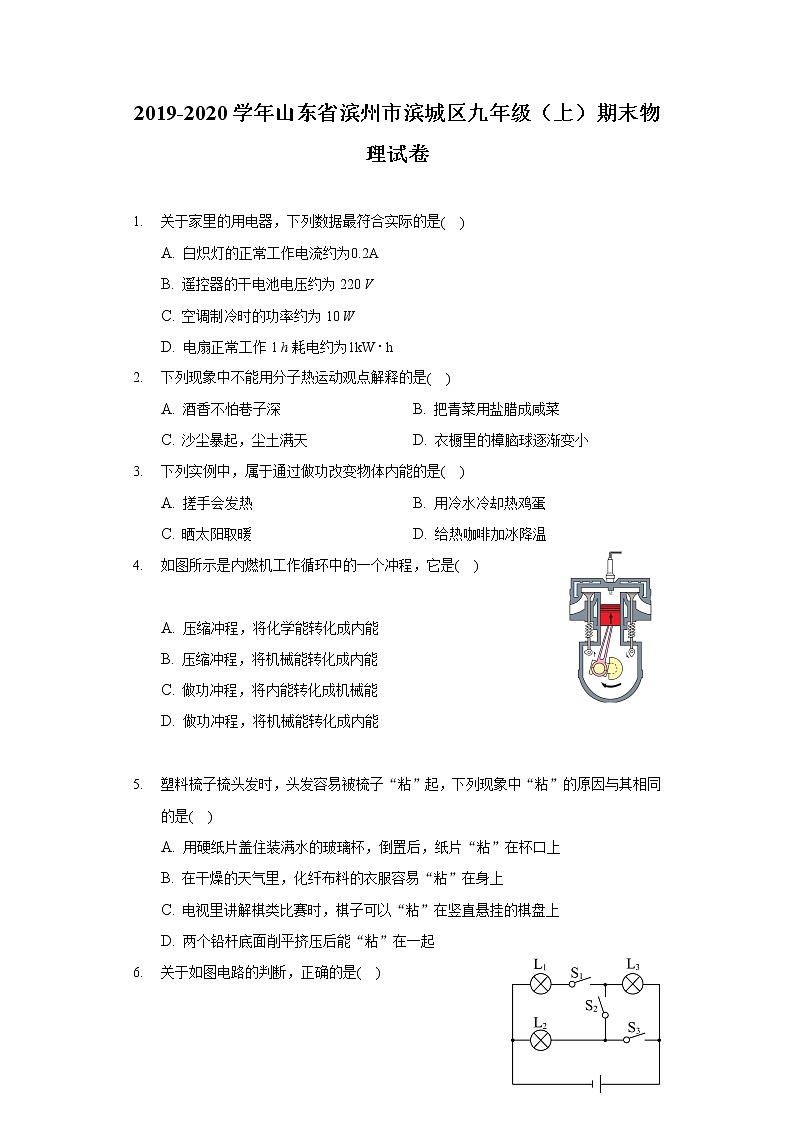

2019-2020学年山东省滨州市滨城区九年级（上）期末物理试卷

这是一份2019-2020学年山东省滨州市滨城区九年级（上）期末物理试卷，共26页。试卷主要包含了2A，【答案】A，【答案】B，【答案】D，【答案】C等内容，欢迎下载使用。

2019-2020学年山东省滨州市滨城区九年级（上）期末物理试卷

1. 关于家里的用电器，下列数据最符合实际的是( )
A. 白炽灯的正常工作电流约为0.2A
B. 遥控器的干电池电压约为220 V
C. 空调制冷时的功率约为10 W
D. 电扇正常工作1 h耗电约为1kW⋅h
2. 下列现象中不能用分子热运动观点解释的是( )
A. 酒香不怕巷子深 B. 把青菜用盐腊成咸菜
C. 沙尘暴起，尘土满天 D. 衣橱里的樟脑球逐渐变小
3. 下列实例中，属于通过做功改变物体内能的是( )
A. 搓手会发热 B. 用冷水冷却热鸡蛋
C. 晒太阳取暖 D. 给热咖啡加冰降温
4. 如图所示是内燃机工作循环中的一个冲程，它是( )

A. 压缩冲程，将化学能转化成内能
B. 压缩冲程，将机械能转化成内能
C. 做功冲程，将内能转化成机械能
D. 做功冲程，将机械能转化成内能


5. 塑料梳子梳头发时，头发容易被梳子“粘”起，下列现象中“粘”的原因与其相同的是( )
A. 用硬纸片盖住装满水的玻璃杯，倒置后，纸片“粘”在杯口上
B. 在干燥的天气里，化纤布料的衣服容易“粘”在身上
C. 电视里讲解棋类比赛时，棋子可以“粘”在竖直悬挂的棋盘上
D. 两个铅杆底面削平挤压后能“粘”在一起
6. 关于如图电路的判断，正确的是( )

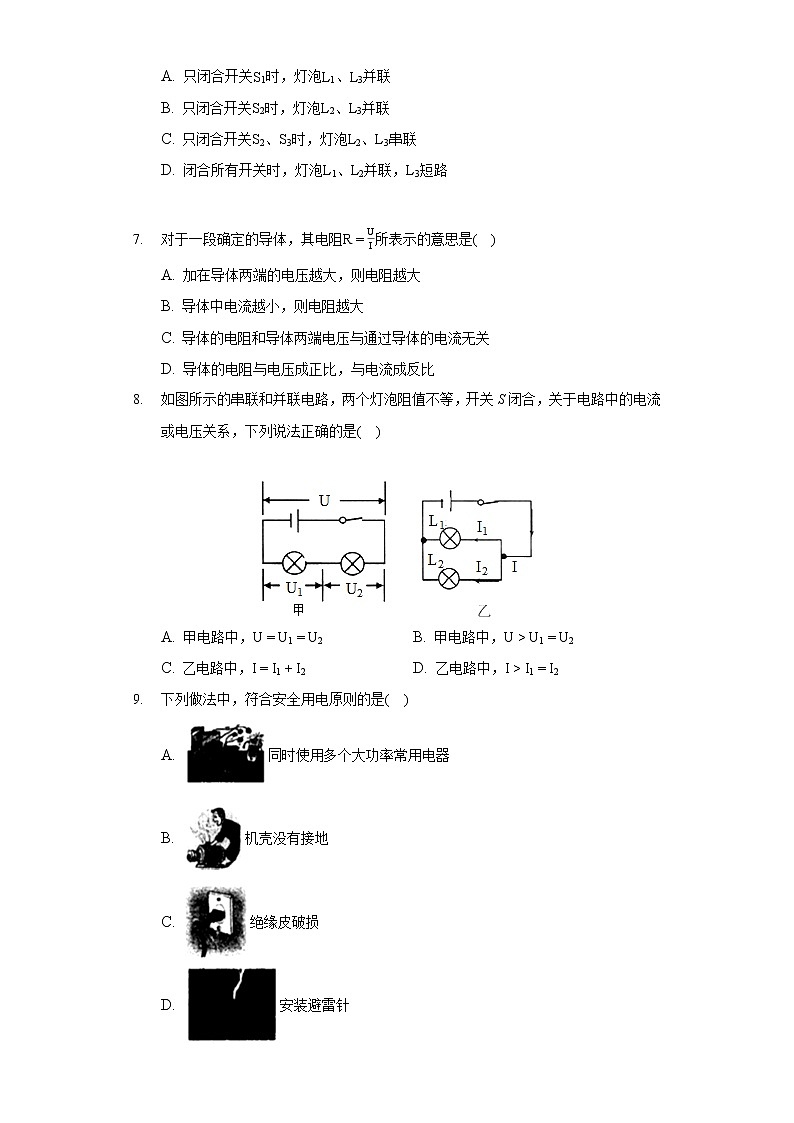

A. 只闭合开关S1时，灯泡L1、L3并联
B. 只闭合开关S2时，灯泡L2、L3并联
C. 只闭合开关S2、S3时，灯泡L2、L3串联
D. 闭合所有开关时，灯泡L1、L2并联，L3短路


7. 对于一段确定的导体，其电阻R=UI所表示的意思是( )
A. 加在导体两端的电压越大，则电阻越大
B. 导体中电流越小，则电阻越大
C. 导体的电阻和导体两端电压与通过导体的电流无关
D. 导体的电阻与电压成正比，与电流成反比
8. 如图所示的串联和并联电路，两个灯泡阻值不等，开关S闭合，关于电路中的电流或电压关系，下列说法正确的是( )

A. 甲电路中，U=U1=U2 B. 甲电路中，U>U1=U2
C. 乙电路中，I=I1+I2 D. 乙电路中，I>I1=I2
9. 下列做法中，符合安全用电原则的是( )
A. 同时使用多个大功率常用电器
B. 机壳没有接地
C. 绝缘皮破损
D. 安装避雷针
10. 关于磁场和磁感线，以下说法错误的是( )
A. 磁体周围存在着磁感线
B. 磁体之间的相互作用是通过磁场产生的
C. 磁体外部的磁感线都是从磁体的N极出发，回到S极的
D. 磁场中，小磁针静止时北极所指的方向为该点磁场的方向
11. 我国的新型航母将采用自行研制的电磁弹射器，小明猜想它的工作原理如图所示，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通过强电流时，即可受到强大的推力，小明的猜想与下列实验原理相同的是( )
A. B.
C. D.
12. 如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向右移动过程中( )

A. 电压表V的示数不变 B. 电流表A的示数变大
C. 小灯泡的亮度变暗 D. 电路的总功率变大
13. 下面是某同学对于内能、比热容和热量的理解，正确的是( )
A. 质量相同时，100℃的水比80℃的水含有的热量多
B. 0℃冰块的内能为零
C. 一块0℃的冰熔化成0℃的水，比热容变大
D. 温度高的物体，内能不一定大
14. 硫化镉(CdS)晶体是一种光敏材料，其电阻随光照强度增大而减小。如图所示的是用它和继电器组成的控制电路，可以用来控制路灯，使路灯白天灯灭，夜晚灯亮，下列说法正确的是( )
A. 白天流过CdS的电流比夜晚大
B. 给路灯供电的电源应接在a、b两端
C. 为缩短路灯点亮的时间，可将电阻R的阻值调小
D. 若要延长路灯点亮的时间，可将电阻R的阻值调小
15. 如图甲所示是小明设计的调光灯电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V.闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I−U关系图象如图乙所示。设电阻丝AB的阻值不随温度变化，则下面说法中正确的是( )

A. 电阻丝AB的阻值为9Ω
B. 小灯泡的最小功率为0.75W
C. 电路中的最大功率是3W
D. 滑片P从最左端A滑到最右端B的过程中，电压表示数逐渐变大
16. 我国北方房屋中的“暖气”用水作为介质，是因为水的______大；火箭用液态氢作燃料，是因为液态氢的______大。
17. 一个标有“6V 3W”的小灯泡，接在电源电压为9V的电路中，为使其正常发光，应串联一个______Ω的电阻，该电阻在10秒内产生的热量是______J。
18. 2019年5月23日，我国时速600公里高速磁浮试验样车在青岛下线，这标志看我国在高速磁浮技术领域实现重大突破。磁浮列车“悬浮”是利用了电流的______效应；丹麦物理学家______是第一个发现电与磁之间有联系的人。
19. 请在图中用笔画线代替导线连接电路。要求：两灯并联，开关S同时控制两盏灯泡。









20. 如图所示，在电磁铁上方用弹簧挂着一个条形磁体，闭合开关S，条形磁体静止后，滑片P向右滑动时弹簧伸长。请用箭头标出磁感线的方向，并用“+”“-”在括号内标出电源正负极。











21. 小飞在做“探究电流与电压、电阻的关系”实验时，淮备了以下器材：两节新的干电池，电流表、电压表、滑动变阻器、定值电阻(5Ω,10Ω,15Ω,20Ω)、开关、导线若干。

(1)在按电路图连接实物时，开关必须处于______状态；在实物图中，滑动变阻器的滑片要移到______(选填“最右端”或“最左端”)。
(2)图1是小飞连接好的实验电路，闭合开关后，他发现移动滑片的过程中，电流表的示数______，电压表的示数______。(选填“变大”、“变小”或“不变”)
(3)小冲在一旁观察后指出小飞没有按照电路图正确连接实物，请你在实物图上对连接错误的一根导线打“×”，并用笔补画一根线代替导线将电路连接正确。
(4)问题解决后，他们接入10Ω的电阻进行实验，并得出下表中的数据，对数据进行分析后得出实验结论是：______。
电压U/V
1
1.5
2
2.5
电流I/A
0.1
0.15
0.2
0.25
(5)接下来他们分别接入其它电阻再次对电流与电阻关系进行探究，并作出了如图2所示图象，请你通过图象中所给信息计算出实验过程中滑动变阻器两端的电压U=______V。
22. 小明利用如图所示的实验装置探究“导体在磁场中运动时产生感应电流的条件”
(1)磁铁不动，闭合开关，导体棒沿______(选填“上下”或“左右”)方向运动时，电流表指针会发生偏转。
(2)导体棒不动，闭合开关，磁铁上下运动，电流表指针______(选填“会”或“不会”)发生偏转。
(3)断开开关，无论磁铁如何放置、导体棒怎样运动，电流表指针都不发生偏转。由此小明得出结论：______的一部分导体在磁场中做______运动时，电路中就产生感应电流，这种现象叫做______。
(4)小明进一步猜想，感应电流的大小可能与导体运动速度和磁场强弱有关。为了探究感应电流的大小与导体运动速度是否有关，他应进行的操作是：______。
(5)小明将灵敏电流表更换成电池组，闭合开关后观察到导体棒向左侧摆动，若想改变导体棒摆动方向应______。
A.增大电源电压
B.改变电路中电流方向
C.对调磁铁两极
D.增大磁场强度
23. 小张用两节干电池测小灯泡的电功率，电路如图甲所示，小灯泡额定电压为2.5V，电阻约10Ω，滑动变阻器规格为“20Ω1A”。

(1)请用笔画线代替导线将图甲所示的实物电路连接完整(要求：滑动变阻器的滑片向右移动时小灯泡变亮)。
(2)闭合开关前，图甲中滑动变阻器的滑片P应位于______(选填“A”或“B”)端。
(3)小张连接好实验电路，检查连接无误后，闭合开关S，却发现灯泡不发光，电流表无示数，电压表示数为3V，可能发生的故障是______。
A.滑动变阻器处断路B.灯座接线短路
C.小灯泡的灯丝断了D.开关接触不良
(4)排除故障后，闭合开关，移动滑片P至电压表的示数如图乙所示，其读数为______V，当滑动变阻器的滑片P向B端移动时，滑动变阻器两端的电压______(选填“增大”或“减小”)。
(5)改变滑片P的位置，获得多组对应的电压、电流值，绘制得如图丙所示的I−U图象，根据图象比较小灯泡的电阻值，你有什么发现？把你的发现写成一句具有概括性的结论：______。
(6)小灯泡的额定功率是______W。
24. 太阳能是21世纪重点开发利用的能源之一，如今太阳能热水器已走进了千家万户。如图，某家庭太阳能热水器接收太阳能总有效面积为2m2，1m2面积上1h接收到的太阳能平均为2.52×106J，若阳光照射该热水器5h，可以使量为80kg的水温度升高30℃，，求：
(1)水吸收的热量。
(2)若这些水吸收的热量全部由燃烧干木柴来提供，需要完全燃烧多少千克干木柴(假设干木柴完全燃烧放出的热量全部被水吸收)。
(3)该太阳能热水器的效率及开发利用太阳能的优点。







25. 某同学利用热敏电阻为家中的灯暖型浴霸(一种取暖用的电器)设计了一温度可自动控制的装置，如图甲所示，“控制电路”中的热敏电阻R1的阻值随温度变化的曲线如图乙所示。电磁铁线围可看成阻值为40Ω的纯电阻R0，电源电压为U1，“溶霸”共安装有两盏标有“220V550W”的灯泡L1、L2，当电磁铁线圈中电流大于或等于50mA时，继电器的衔铁被吸合，“浴霸”电路断开：当线圈中的电流小于或等于40mA时，继电器的衔铁被释放，使“浴霸”电路闭合。求：

(1)工作电路闭合，两灯正常工作时通过电路的总电流；
(2)若两灯正常工作5min，工作电路中消耗的总电能；
(3)若溶室中的温度不得超过40℃，控制电路的电源电压U1的最小值；
(4)若电源U1电压恒定为12V，则将此装置放在浴室内，浴室内可控制的温度范围。







答案和解析

1.【答案】A

【解析】解：A、白炽灯的额定功率为40W，正常工作电流约为I=PU=40W220V≈0.18A，0.2A相差不大，故A符合实际；
B、遥控器的干电池电压约为1.5V，两节为3V，故B不符合实际；
C、空调制冷时的功率约为1000W，故C不符合实际；
D、电扇的额定功率为100W，正常工作1h耗电约为W=Pt=0.1kW×1h=0.1kW⋅h，故D不符合实际。
故选：A。
做这种题目，要对一些常见的物理量要有一定的估测能力，根据生活常识和必要的计算去判断题目的对错。
此题考查的是学生对一些常见物理量的估测能力，需要学生对生活中的常见物理量单位、大小有所认识，此题就会得到正确答案。

2.【答案】C

【解析】解：A、酒精分子在不停地做无规则运动扩散到空气中，被巷子外面的人闻到。不符合题意。
B、盐分子运动到青菜分子的间隙中，青菜就变成了咸菜。不符合题意。
C、尘土飞扬，是固体小颗粒的运动，属于机械运动，不是分子的运动。符合题意。
D、箱内放樟脑丸过几天打开箱就有樟脑味，是樟脑分子在空气中发生了扩散现象。不符合题意。
故选：C。
分子运动是看不见的，在不知不觉中发生了变化，分子运动属于扩散现象。分子是比较小，是纳米尺度内的，我们用肉眼是看不到的；我们能够看到的不是分子，是固体的小颗粒。
解答本题我们一定要区分开分子的运动和固体小颗粒的运动。

3.【答案】A

【解析】解：双手因摩擦而发热属于做功改变内能，故A正确；
用冷水冷却热鸡蛋、晒太阳取暖、给热咖啡加冰降温都是通过热传递改变了物体的内能，故BCD错误。
故选：A。
改变物体内能的方式有两种：做功和热传递，热传递过程是能量的转移过程，而做功过程是能量的转化过程。

4.【答案】B

【解析】
【分析】
此题是结合内燃机的冲程图分析内燃机冲程的特点，要会根据电火花是否打火判断是不是做功冲程。
解决此题要结合内燃机的压缩和做功冲程特点和原理进行分析解答，知道做压缩和功冲程中的能量转化。
【解答】
图中的气门关闭，活塞上行，汽缸容积变小，这是压缩冲程的特点；
在压缩冲程中，能量转化关系是机械能转化为内能，故ACD错误，B正确。
故选B。
5.【答案】B

【解析】
【分析】
此题考查了大气压的存在、摩擦起电现象、磁体间相互作用及分子作用力的存在。一个“粘”字，包含不同的物理规律，要注意区分。
(1)空气对浸入其中的物体存在压强作用；
(2)摩擦起电现象生活中很常见，晚上睡觉前脱衣服时有火花，衣服上易沾有灰尘，梳子梳头发，头发随梳子飘起来；
(3)磁体能吸引磁性材料；
(4)组成物质的分子之间有吸引力。
【解答】
用塑料梳子梳头发时，头发容易被梳子“粘”起，是摩擦起电现象；
A.用硬纸片盖住装满水的玻璃杯，倒置后，在大气压的作用下纸片“粘”在杯口上，故A不符合题意；
B.在干燥的天气里，化纤布料的衣服容易“粘”在身上是摩擦起电现象，故B符合题意；
C.电视里讲解棋类比赛用的棋子是一个小磁体，而棋盘是用磁性材料做的，所以棋子可以粘在竖直悬挂的棋盘上，故C不符合题意；
D.两个铅柱底面削平挤压后能粘在一起是分子作用力作用的结果，故D不符合题意。
故选B。
6.【答案】D

【解析】
【分析】
(1)各用电器首尾顺次连接，电路只有一条电流路径的连接方式是串联；
(2)各用电器首首相连、尾尾相连，电路有多条电流路径的连接方式是并联。
本题考查了灯泡连接方式的判断，判断用电器的连接方式，是解电学题的基础与关键，一定要掌握；判断电路的连接方式，可采用电流分路法进行分析。
【解答】
A、由图知，只闭合开关S1时，电流从电源正极流出后，依次通过L3→S1→L1后回到电源负极，所以灯泡L1、L3串联，故A错误；
B、由图知，只闭合开关S2时，电流从电源正极流出后，依次通过L3→S2→L2后回到电源负极，所以灯泡L2、L3串联，故B错误；
C、由图知，只闭合开关S2、S3时，L3被短路，电流从电源正极流出后通过L2后回到电源负极，电路是L2的简单电路，故C错误；
D、由图知，闭合所有开关时，L3被短路，电流从电源正极流出经过S3后分成两支，一支通过L2，另一支通过L1，所以灯泡L1、L2并联，故D正确。
故选：D。
7.【答案】C

【解析】解：
电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过电流无关，
公式R=UI只说明导体电阻的大小等于导体两端的电压与通过电流大小的比值，故ABD错误、C正确。
故选：C。
导体的阻值是导体本身所具有的性质，与通过它的电流、它两端的电压无关，导体的阻值等于导体两端的电压与通过导体的电流之比。
本题考查了学生对欧姆定律变形式的理解与掌握，明确影响电阻大小的因素是关键。

8.【答案】C

【解析】解：
A、甲电路中，两个灯泡首尾相接，则两个灯泡串联，串联分压，即U=U1+U2，故A错误；
B、甲电路中，因为两个灯泡阻值不等，所以根据串联分压规律可知U1≠U2，故B错误；
C、乙电路中，电流从电源正极出发后，分别经过灯泡L1、L2，然后汇合回到电源的负极，所以两个灯泡并联，并联电路中干路的电流等于各支路电流之和，即I=I1+I2，故C正确，
D、乙电路中，因为两个灯泡阻值不等，所以根据并联分流规律可知I1≠I2，故D错误。
故选：C。
(1)把几个用电器首尾相接，连入电路就是串联。把几个用电器首首相接，尾尾相接，再连入电路，就是并联，
(2)串联分压U=U1+U2，并联分流即I=I1+I2。
对于这类题目，要根据题意的开关组合，结合串并联电路的特点，判断出电流的流向，从而判断电路的连接状态。

9.【答案】D

【解析】解：
A、大功率用电器同时使用时，将会使电路中的电流过大，容易引起电路火灾；故A不符合安全用电原则；
B、用电器的金属外壳一定要接地，能避免用电器的金属外壳漏电时发生触电事故；故B不符合安全用电原则；
C、电线的绝缘皮破损时应及时更换，否则容易发生触电事故，故C不符合安全用电原则；
D、在高层建筑上安装避雷针是防止静电的危害，故D符合安全用电原则。
故选：D。
当人体直接或间接接触火线并形成电流通路的时候，就会有电流流过人体，从而造成触电；
大功率家用电器的外壳接地是以防外壳带电危及人身安全。
本题考查的是日常生活中的一些安全用电常识，安全用电的原则：不接触低压带电体，不靠近高压带电体。发现有人触电或失火时，要及时切断电源，再采取施救措施。

10.【答案】A

【解析】解：A、磁感线是为了描述磁场而引入的一种假想的线，磁感线不是真实存在的，故A错误；
B、磁极间的相互作用是通过磁场发生的，故B正确；
C、磁体外部的磁感线是从它的北极出来，回到它的南极，故C正确；
D、磁场中的小磁针静止时，北极所指的方向跟该点的磁场方向一致，为该点的磁场方向，故D正确；
故选：A。
此题主要考查了磁感线、磁场等，在学习中要注意积累此类知识。

11.【答案】C

【解析】解：由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动。
A、图中的实验说明条形磁铁对小磁针有力的作用，是磁体的基本性质，故A不符合题意；
B、由图知，这是研究电磁铁磁性强弱的影响因素，利用的是电流的磁效应，故B不符合题意；
C、图中有电源，通电导体棒在磁场中受力而运动，即与电磁弹射器的工作原理相同，故C符合题意；
D、图中没有电源，闭合电路的部分导体在磁场中做切割磁感线运动时，产生感应电流，这是电磁感应现象，故D不符合题意。
故选：C。
根据通电导体在磁场中受到磁场力的作用分析解答。
对于电磁学中的电流磁效应、磁场对通电导体有力的作用、电磁感应实验区分要注意条件。

12.【答案】A

【解析】解：
由图可知，闭合开关，灯泡与滑动变阻器并联，电流表A测量电路总电流，电压表测电源电压，所以滑片移动电压表的示数不变，故A正确；
当滑动变阻器的滑片P向右移动时，滑动变阻器接入电路的电阻变大，根据I=UR可知，滑动变阻器所在支路中的电流变小；
根据并联电路的特点可知，各支路互不影响，所以滑片向右移动，小灯泡的电流和实际功率不变，则灯泡的亮度不变，故C错误；
根据并联电路中干路电流等于各支路电流之和可知，总电流变小，即电流表A的示数变小，故B错误；
电源电压保持不变，总电流变小，根据P=UI知，电路的总功率变小，故D错误。
故选：A。
(1)首先分析电路图，闭合开关，灯泡与滑动变阻器并联，电流表A测量电路总电流，电压表测量的是电源电压；
(2)当滑动变阻器的滑片P向右移动时，判断出滑动变阻器接入电路中电阻的变化，滑动变阻器两端的电压不变，根据欧姆定律可知该支路电流的变化；
(3)根据并联电路各支路互不影响判断出灯泡的亮度和通过灯泡的电流；
(4)根据并联电路的电流特点，可知电流表A示数的变化，根据P=UI判断电路的总功率变大。
本题考查了学生对欧姆定律及其变形公式的掌握和运用，分析电路图得出电路的连接方式和两个表的测量对象是本题的突破口，灵活运用并联特点和欧姆定律是关键。

13.【答案】CD

【解析】解：A、热量是发生热传递时物体吸收或放出的能量，不是物体含有的；则水含有的热量多的说法错误，故A错误。
B、因物体的分子永不停息地做无规则的运动，所以任何物体都有内能，则0℃冰块的内能为零的说法错误，故B错误。
C、一块0℃的冰熔化成0℃的水，水的比热容大于冰的比热容，故C正确；
D、物体内能的大小与物体的质量、温度、状态有关，只根据温度不能判定物体内能的大小，所以温度高的物体，内能不一定大，故D正确。
故选：CD。
(1)物体内能的大小与物体的质量、温度、状态有关，物体吸收热量，内能增加。
(2)物体温度越高，内能越大，热量是过程量，不能说含有。
(3)比热容的大小与物质的状态有关。
能深入理解温度、内能、热量几个相似的概念，并能搞清它们之间的联系，是解答的关键，也是考试中经常出现的内容之一。

14.【答案】ABC

【解析】解：A、在白天时，光敏电阻的阻值随光照强度的增加而减小，由I=UR可知，白天流过R0的电流比夜晚大，故A正确；
B、光敏电阻的电阻值随光照强度的增大而减小，所以白天时光敏电阻的电阻值小，电路中的电流值大，电磁铁将衔铁吸下，动触点与c接通；晚上时的光线暗，光敏电阻的电阻值大，电路中的电流值小，衔铁被释放，动触点与b接通；所以要达到晚上灯亮，白天灯灭，则路灯应接在a、b两端，故B正确；
C、要缩短路灯点亮时间，即应让路灯在更低的光照强度下发光，则光敏电阻的阻值将会变大，要保持电磁铁释放衔铁的电流值不变，应减小电阻R的阻值，故C正确；
D、为延长路灯点亮时间，即需要让控制电路中的电流变小，即增大R的电阻，故D错误。
故选：ABC。
(1)根据光照强度的变化判断光敏电阻阻值如何变化；然后根据欧姆定律分析。
(2)利用直流电源为电磁铁供电，将电源、光敏电阻、定值电阻、开关直接串联即可；分析电磁铁的电路，判定利用照明电源为路灯供电的接入点。
(3)(4)缩短路灯点亮时间时，路灯在更低的光照强度下发光，光敏电阻的阻值将会变大，所以减小电阻R的阻值，会增大电路中的电流，反之同理分析即可；
解决本题的关键知各种门电路和光敏电阻的特点，能够根据它们的特点解释它们在实际运用过程中的原理。

15.【答案】AB

【解析】解：(1)由甲乙图知，当滑片位于B端时，电路为灯泡的简单电路，此时电路中电流最大，
由乙图可知，电源的电压U=6V，电路中的电流I=1A，
电路中最大功率，即灯泡的最大电功率：Pmax=UI=6V×1A=6W，故C错误；
(2)当滑片位于A端时，灯泡与AB电阻丝串联，电压表测AB电阻丝两端的电压，电流表测电路中的电流；
根据串联电路的分压特点可知，灯泡两端的电压最小，
由小灯泡的I−U关系图象可知，UL=1.5V，I=0.5A，
串联电路的总电压等于各分电压之和，
所以：UAB=U−UL=6V−1.5V=4.5V，
根据欧姆定律可得：
RAB=UABI4.5V0.5A=9Ω，故A正确；
此时灯泡有最小电功率：
ULmin=1.5V×0.5A=0.75W，故B正确；
(3)滑片P从最左端A滑到最右端B的过程中，接入电路的电阻变小，电路的总电阻变小；
根据I=UR可知，电路中的电流变大，
根据U=IR可知，灯泡两端的电压变大，
根据串联电路总电压等于各分电压之和可知，滑动变阻器两端的电压变小，即电压表的示数变小，故D不正确。
故选：AB。
(1)当滑片位于B端时，电路为灯泡的简单电路，由乙图读出通过灯泡的电流和电压即电源的电压，根据P=UI求出灯泡的最大电功率。
(2)当滑片位于A端时，灯泡与AB电阻丝串联，电压表测AB电阻丝两端的电压，电流表测电路中的电流，根据串联电路的分压特点可知，此时电路中电流最小，灯泡的电功率最小；由图乙读出灯泡两端的电压和电路中的电流，根据串联电路的电压特点求出电阻丝AB两端的电压，根据欧姆定律求出AB电阻丝的阻值，根据P=UI求出灯泡消耗的最小功率。
(3)根据滑片确定接入电路电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据串联电路额电压特点可知电压表示数的变化。
本题考查了滑动变阻器的使用以及欧姆定律和电功率公式的应用，关键是根据图象得出A点和B点对应电表的示数。

16.【答案】比热容  热值

【解析】解：
(1)比热容越大，说明物质的吸放热能力就越强；北方房屋中的“暖气”用水作为介质，是因为水的比热容较大，在相同条件水可以放出更多的热量。
(2)火箭采用液态氢作为燃料，原因是液态氢具有较高的热值，完全燃烧相同质量的液态氢和其它燃料相比，液态氢可以释放出更多的热量。
故答案是：比热容；热值。
(1)比热容的大小表示物质的吸放热能力；比热容越大，物质吸放热能力就越强；水的比热容较大，所以经常用水来做冷却液或者是防冻液，以及用水作为储热介质。
(2)热值是用来表示燃料质量的一个重要指标，单位质量某种燃料完全燃烧放出的热量叫做这种燃料的热值。热值
该题考查了学生对比热容、热值这两个物理量物理意义的了解情况。

17.【答案】6 ；15

【解析】解：灯泡正常发光时的电压UL=6V，功率PL=3W，
因串联电路中总电压等于各分电压之和，
所以，灯泡正常发光时，串联电阻两端的电压：
UR=U−UL=9V−6V=3V，
因串联电路中各处的电流相等，
所以，由P=UI可得，电路中的电流：
I=PLUL=3W6V=0.5A，
由I=UR可得，串联电阻的阻值：
R=URI=3V0.5A=6Ω；
该电阻在10秒内产生的热量：
QR=I2Rt=(0.5A)2×6Ω×10s=15J。
故答案为：6；15。
灯泡正常发光时的电压和额定电压相等，根据串联电路的电压特点求出电阻两端的电压，根据串联电路的电流特点和P=UI求出电路中的电流，利用欧姆定律求出串联电阻的阻值，利用Q=I2Rt求出该电阻在10秒内产生的热量。
本题考查了串联电路的特点和欧姆定律、电功率公式、焦耳定律的应用，关键是知道灯泡正常发光时的电压和额定电压相等。

18.【答案】磁效应  奥斯特

【解析】解：磁悬浮列车也是一种高速列车，它的核心部分是电磁铁，电磁铁是利用电流的磁效应制成的；
1820年，丹麦物理学家奥斯特在课堂上做实验时偶然发现，当导线中通过电流时，它旁边的磁针发生偏转，这个实验说明电流的周围存在磁场，在世界上第一个发现电与磁之间的联系。
故答案为：磁效应；奥斯特。
奥斯特实验证明了电流的周围存在磁场，这是第一个发现了电和磁存在联系的实验。奥斯特由于这个贡献而载入物理史册；
本题考查了电流磁效应的应用和发现等知识，考查了应用知识解决实际问题的应用能力。

19.【答案】解：
由题知，两灯并联，开关S同时控制两盏灯泡，所在开关应在干路上；图中电流从电源正极流出后，经过开关后应分成两支，分别通过两盏灯泡后再汇合回到电源负极，且电流应从电流表的正接线柱流进，负接线柱流出，故应将L1的右侧与L2的左侧相连，L2的右侧或电流表的左侧接电源负极，如图所示：


【解析】用电器并列连接的电路叫并联电路，开关要同时控制盏灯时应在干路上。
本题考查了根据题意连接实物电路图，关键是明确开关和电流表的连接。

20.【答案】解：滑动变阻器的滑片P向右移动时，电路中的电阻变小，则电路中的电流变大，磁铁的磁性变强，此时弹簧伸长，根据同名磁极相互排斥可知，通电螺线管上端为N极，下端为S极；
右手握住螺线管，大拇指指向N极，四指指向电流的方向，则电流从螺线管的上后端流出，下前端流入，则电源右端为负极，左端为正极。
磁体周围的磁感线都是从N极出来，回到S极，如图所示：


【解析】(1)首先要明确电磁铁磁性强弱的影响因素：有无铁芯、电流大小、线圈匝数的多少。
根据滑动变阻器的滑片P向右移动时弹簧缩短，确定电磁铁磁性强弱的变化，根据磁体间的相互作用规律，从而可以判断出电磁铁的磁极极性。
由安培定则可判断出图中电源的正负极。
(2)根据磁体周围的磁感线都是从N极出来，回到S极，进行判断。
本题考查了学生对电磁铁磁性强弱的影响因素、磁体间的相互作用规律、安培定则的理解和应用，都是基础内容，要想很好的解决此题，就需要学生很好地掌握这些基础知识。

21.【答案】断开  最左端  不变  不变  当电阻一定时，电流与电压成正比  1

【解析】解：(1)在按电路图连接实物时，为了保护电路，开关必须处于断开状态；滑动变阻器的滑片要处于阻值最大处，即要移到最左端；

(2)由图可知，滑动变阻器与电压表串联后再与电阻并联在一起，根据电压表的特点可知，通过滑动变阻器的电流为0，当移动滑动变阻器器时，电压表测量的是电阻两端的电压，也是电源电压，保持不变，电流也保持不变，故电流表、电压表示数都不变；
(3)定值电阻与滑动变阻器应串联在电路中，电压表应测量定值电阻两端的电压，故电路的错误之处和改进方法如图：

(4)接入10Ω的电阻进行实验，根据实验数据可知，在电阻一定时，电压越大，电流越大，电流与电压成正比；
(5)由图可知，该图象为反比例函数，当电流为0.1A时，电阻为20Ω，则电压为：U=IR=0.1A×20Ω=2V；
滑动变阻器两端的电压应为：3V−2V=1V。
故答案为：(1)断开，最左端：(2)不变，不变：(3)如图；(4)当电阻一定时，电流与电压成正比；(5)1。
(1)闭合开关前，滑动变阻器滑片处于最大阻值处；
(2)根据电路图判定连入电路中的元件，然后根据滑片移动时电阻的变化分析；
(3)电压表应测量定值电阻两端的电压，定值电阻与滑动变阻器应串联在电路中；
(4)根据电流、电压的大小分析；
(5)根据图象，找出电流、电阻值，根据欧姆定律求出电压。
本题探究电流与电压的关系，考查注意事项、故障分析和控制变量法的运用。

22.【答案】左右  不会  闭合电路  切割磁感线  电磁感应  保持磁场强弱不变，改变导体运动快慢，观察电流表指针的偏转角度  BC

【解析】解：
(1)磁铁不动，闭合开关，导体棒沿左右方向运动时，导体切割磁感线，会产生感应电流，电流表指针会发生偏转。
(2)导体棒不动，闭合开关，磁铁上下运动时，导体没有切割磁感线，不会产生感应电流，电流表指针不会发生偏转。
(3)断开开关，电路开路，无论磁铁如何放置、导体棒怎样运动，都不会产生感应电流，故可得出结论：闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中就产生感应电流。
(4)为了探究感应电流的大小与导体运动速度是否有关，根据控制变量法，应该保持磁场强弱不变，改变导体运动快慢，观察电流表指针的偏转角度。
(5)闭合开关后观察到导体棒向左侧摆动，要使导体棒向右摆动，需要改变导体受磁力的方向，即改变电路中的电流方向或对调磁极两极；增大电源电压或增大磁场强度只能增大导体受力大小。
故答案为：(1)左右；(2)不会；(3)闭合电路；切割磁感线；电磁感应；(4)保持磁场强弱不变，改变导体运动快慢，观察电流表指针的偏转角度；(5)BC。
(1)闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中就产生感应电流，这种现象叫做电磁感应；
(2)产生感应电流的条件有两个：电路是闭合的；导体在磁场中做切割磁感线运动；两者缺一不可；
(3)根据实验现象结合电磁感应定义得出结论；
(4)感应电流的大小与磁磁场的强弱和导体运动的速度有关，为了探究感应电流的大小与磁场强弱是否有关，根据控制变量法应该控制导体运动快慢相同，改变磁场强弱；
(5)通电导体在磁场中会受到力的作用，受力方向与磁场方向和电流方向有关。
此题利用电磁感应的实验装置图，对感应电流产生的条件和决定感应电流的方向两个知识点通过具体的实验过程进行了探究，同时考查了通电导体在磁场中受力方向的影响因素，控制变量法在此实验中得到了充分的应用，题目设计新颖，充分考查了综合分析能力。

23.【答案】AC2.2减小  灯泡的电阻随温度变化而变化  0.5

【解析】解：
(1)灯泡与滑动变阻器串联，滑动变阻器的滑片向右移动时，灯泡变亮，滑动变阻器接入电路的阻值变小，所以滑动变阻器滑片接B接线柱，电路如图所示：

(2)为了保护电路，闭合开关前，滑动变阻器的滑片应移到阻值最大处，即A端；
(3)A.若滑动变阻器处断路，电流表和电压表都没有示数，小灯泡不亮，故A不符合题意；
B.若灯座接线短路，电流表和电压表都有示数，小灯泡不亮，故B不符合题意；
C.若小灯泡的灯丝断了，小灯泡不亮，电流表无示数，电压表与电源两极相连，电压表示数接近电源电压，故C符合题意；
D.若开关接触不良，电流表和电压表都没有示数，小灯泡不亮，故D不符合题意。
故选：C；
(4)由图乙知，电压表的量程为0−3V，分度值为0.1V，示数为2.2V；
当滑动变阻器的滑片P向B端移动时，滑动变阻器接入电路的电阻丝变短，滑动变阻器的电阻变小，根据串联电路的分压作用知滑动变阻器两端的电压减小；
(5)由图知，灯泡电流与电压的图象是曲线，这说明灯泡电阻是变化的，即灯泡的电阻随温度变化而变化；
(6)由图象知，灯泡两端电压等于2.5V时(正常发光时)的电流为0.2A，
灯泡的额定功率为：P=UI=2.5V×0.2A=0.5W。
故答案为：(1)见上图；(2)A；(3)C；(4)2.2；减小；(5)灯泡的电阻随温度变化而变化；(6)0.5。
(1)灯泡与滑动变阻器串联；滑动变阻器的滑片向右移动时，灯泡变亮，说明滑动变阻器接入电路的阻值变小，据此判断滑动变阻器的接法；
(2)闭合开关前，滑动变阻器接入电路的阻值应为滑动变阻器的最大阻值，根据电路图确定滑片的位置；
(3)电流表没有示数，说明电路为断路；再根据小灯泡不亮、电压表无示数分析判断故障原因。
(4)根据电压表选用小量程确定分度值读数；
当滑动变阻器的滑片P向B端移动时，滑动变阻器接入电路的电阻丝变短，滑动变阻器的电阻变小，根据串联电路的分压作用判断出滑动变阻器两端的电压的变化；
(5)由图象知灯泡电阻是变化的；
(6)由图象读出灯泡正常发光时的电流，根据P=UI求出灯泡的功率。
本题是测灯泡功率的实验，考查了实物电路的连接、实验的操作、注意事项、电功率的计算以及影响电阻的因素等，考查知识点多，综合性强。

24.【答案】解：(1)水吸收的热量为；
(2)已知，
因为Q=mq，
所以需要完全燃烧的干木柴的质量：
；
(3)每天获得的太阳能为E=5×2×2.52×106J=2.52×107J，
太阳能热水器的效率：
；
太阳能的优点是取之不尽用之不竭，属于可再生能源；清洁无污染。
答：(1)水吸收的热量为1.008×107J；
(2)需要完全燃烧0.84千克干木柴；
(3)太阳能热水器的效率约40%；太阳能取之不尽用之不竭，属于可再生能源。

【解析】(1)已知水的比热容、质量和升高的温度，利用公式Q=cm△t得到水吸收的热量；
(2)已知水吸收的热量全部由燃烧干木柴来提供和干木柴的热值，利用公式m=Qq得到需要完全燃烧的干木柴的质量；
(3)已知太阳能热水器的受热面积、光照时间和每小时获得的热量，可以得到太阳能热水器每天获得的太阳能；水吸收的热量与太阳能之比是热水器的效率；
太阳能具有取之不尽用之不竭的特点，并且清洁、无污染。
此题是一道关于热量、热值及效率的综合题，还涉及到太阳能的利用和优点，体现了物理知识与现实生活的密切联系。

25.【答案】解：(1)由P=UI可得，每只灯泡正常发光时的电流：
I=PU=550W220V=2.5A，
则通过电路的总电流：
。
(2)两灯正常工作5min，工作电路中消耗的总电能：
。
(3)由图乙可知，当浴室温度为40℃时，其阻值R1=160Ω，
因为R1和R0串联，所以控制电路总电阻：
，
由I=UR可得，控制电路的最小电压为：
。
(4)取临界情况，当电流为I′=50mA=0.05A时，
由I=UR可得，控制电路总电阻：
，
所以，由图可得对应的温度为30℃；
当电流为I′′=40mA=0.04A时，
由I=UR可得，控制电路总电阻，
，由图可得对应的温度为20℃；
因此浴室内温度可控制在20℃∼30℃范围内。
答：(1)工作电路闭合，两灯正常工作时通过电路的总电流为5A；
(2)若两灯正常工作5min，工作电路中消耗的总电能为3.3×105J；
(3)若溶室中的温度不得超过40℃，控制电路的电源电压U1的最小值为10V；
(4)若电源U1电压恒定为12V，则将此装置放在浴室内，浴室内可控制的温度范围为20℃∼30℃。

【解析】(1)由灯泡的铭牌可知额定电压和额定功率，根据P=UI求出每只灯泡正常发光时的电流，再根据并联电路的电流特点求出通过电路的总电流；
(2)根据W=UIt求出工作电路中消耗的总电能；
(3)先从表格中找出温度为40℃时热敏电阻的阻值，然后利用串联电路电阻规律算出总电阻，最后根据欧姆定律的应用求出最小电源电压值；
(4)取临界情况，当电流为50mA时和当电流等于40mA时，知道电源电压U1，分别求出总电阻，利用串联电阻的特点求热敏电阻R1的大小，对应图象找出温度值，从而得到浴室内温度的变化范围。
本题考查了电功计算公式的应用、串联电路中欧姆定律的应用、电磁铁的应用，能从热敏电阻阻值R1随温度变化图象上搜集到相关信息是本题的关键。
