2020-2021学年山西省朔州市怀仁市九年级（上）期末物理试卷

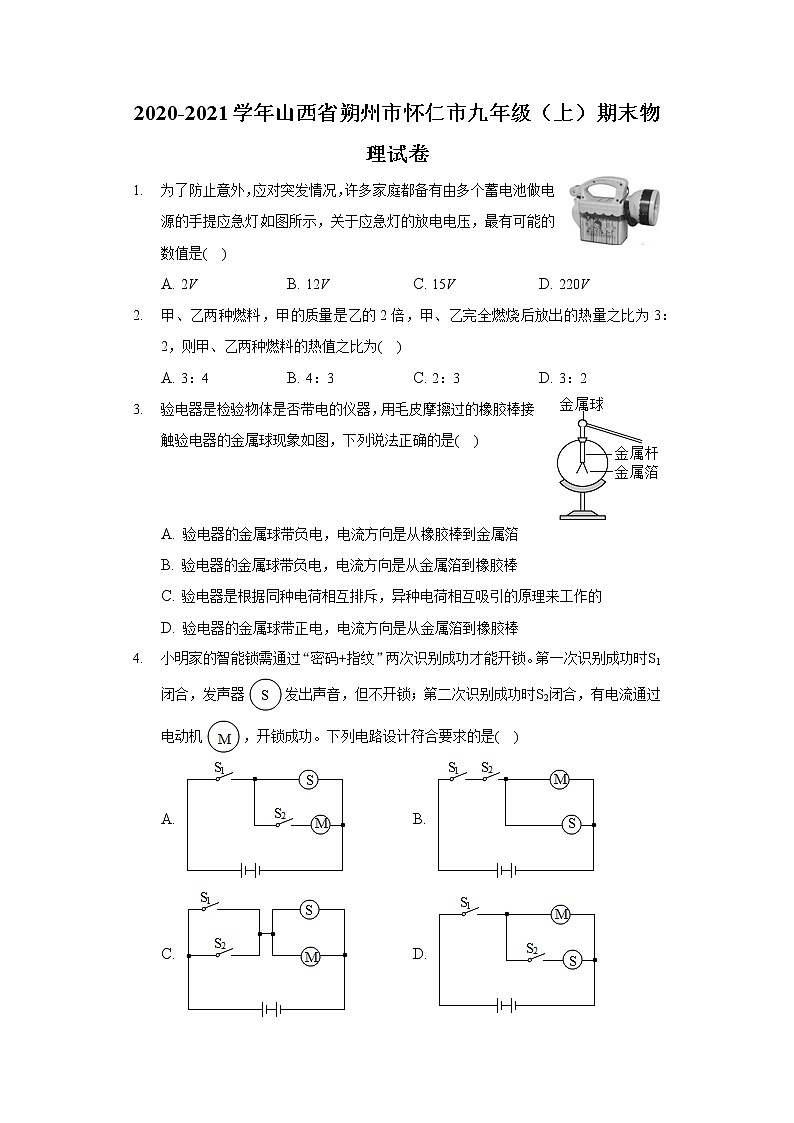

1. 为了防止意外，应对突发情况，许多家庭都备有由多个蓄电池做电源的手提应急灯。如图所示，关于应急灯的放电电压，最有可能的数值是( )
A. 2V B. 12V C. 15V D. 220V
2. 甲、乙两种燃料，甲的质量是乙的2倍，甲、乙完全燃烧后放出的热量之比为3：2，则甲、乙两种燃料的热值之比为( )
A. 3：4 B. 4：3 C. 2：3 D. 3：2
3. 验电器是检验物体是否带电的仪器，用毛皮摩擦过的橡胶棒接触验电器的金属球现象如图，下列说法正确的是( )


A. 验电器的金属球带负电，电流方向是从橡胶棒到金属箔
B. 验电器的金属球带负电，电流方向是从金属箔到橡胶棒
C. 验电器是根据同种电荷相互排斥，异种电荷相互吸引的原理来工作的
D. 验电器的金属球带正电，电流方向是从金属箔到橡胶棒
4. 小明家的智能锁需通过“密码+指纹”两次识别成功才能开锁。第一次识别成功时S1闭合，发声器发出声音，但不开锁；第二次识别成功时S2闭合，有电流通过电动机，开锁成功。下列电路设计符合要求的是( )
A. B.
C. D.

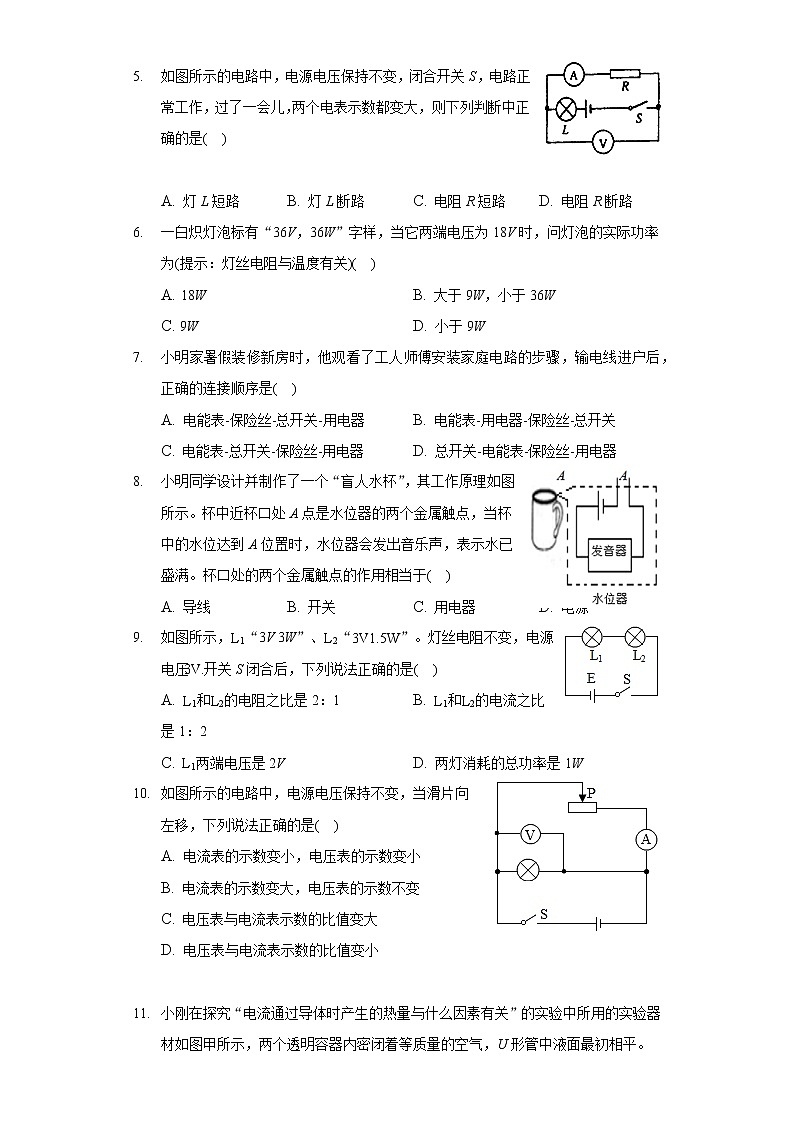

5. 如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，过了一会儿，两个电表示数都变大，则下列判断中正确的是( )

A. 灯L短路 B. 灯L断路 C. 电阻R短路 D. 电阻R断路
6. 一白炽灯泡标有“36V，36W”字样，当它两端电压为18V时，问灯泡的实际功率为(提示：灯丝电阻与温度有关)( )
A. 18W B. 大于9W，小于36W
C. 9W D. 小于9W
7. 小明家暑假装修新房时，他观看了工人师傅安装家庭电路的步骤，输电线进户后，正确的连接顺序是( )
A. 电能表-保险丝-总开关-用电器 B. 电能表-用电器-保险丝-总开关
C. 电能表-总开关-保险丝-用电器 D. 总开关-电能表-保险丝-用电器
8. 小明同学设计并制作了一个“盲人水杯”，其工作原理如图所示。杯中近杯口处A点是水位器的两个金属触点，当杯中的水位达到A位置时，水位器会发出音乐声，表示水已盛满。杯口处的两个金属触点的作用相当于( )
A. 导线 B. 开关 C. 用电器 D. 电源
9. 如图所示，L1“3V 3W”、L2“3V1.5W”。灯丝电阻不变，电源电压3V.开关S闭合后，下列说法正确的是( )
A. L1和L2的电阻之比是2：1 B. L1和L2的电流之比是1：2
C. L1两端电压是2V D. 两灯消耗的总功率是1W
10. 如图所示的电路中，电源电压保持不变，当滑片向左移，下列说法正确的是( )
A. 电流表的示数变小，电压表的示数变小
B. 电流表的示数变大，电压表的示数不变
C. 电压表与电流表示数的比值变大
D. 电压表与电流表示数的比值变小

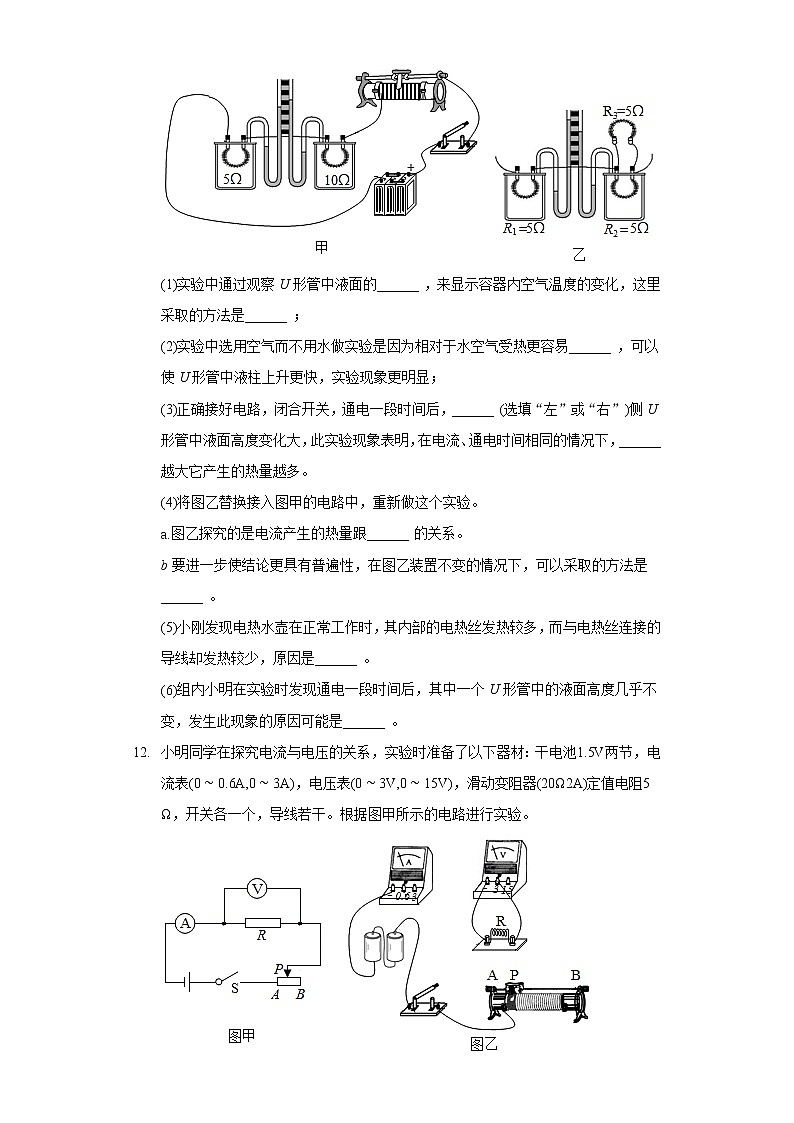

11. 小刚在探究“电流通过导体时产生的热量与什么因素有关”的实验中所用的实验器材如图甲所示，两个透明容器内密闭着等质量的空气，U形管中液面最初相平。

(1)实验中通过观察U形管中液面的______ ，来显示容器内空气温度的变化，这里采取的方法是______ ；
(2)实验中选用空气而不用水做实验是因为相对于水空气受热更容易______ ，可以使U形管中液柱上升更快，实验现象更明显；
(3)正确接好电路，闭合开关，通电一段时间后，______ (选填“左”或“右”)侧U形管中液面高度变化大，此实验现象表明，在电流、通电时间相同的情况下，______ 越大它产生的热量越多。
(4)将图乙替换接入图甲的电路中，重新做这个实验。
a.图乙探究的是电流产生的热量跟______ 的关系。
b要进一步使结论更具有普遍性，在图乙装置不变的情况下，可以采取的方法是______ 。
(5)小刚发现电热水壶在正常工作时，其内部的电热丝发热较多，而与电热丝连接的导线却发热较少，原因是______ 。
(6)组内小明在实验时发现通电一段时间后，其中一个U形管中的液面高度几乎不变，发生此现象的原因可能是______ 。
12. 小明同学在探究电流与电压的关系，实验时准备了以下器材：干电池1.5V两节，电流表(0∼0.6A,0∼3A)，电压表(0∼3V,0∼15V)，滑动变阻器(20Ω2A)定值电阻5Ω，开关各一个，导线若干。根据图甲所示的电路进行实验。

(1)用笔画线代替导线，按图甲所示电路将图乙中的实物图连接完整；
(2)连接电路，闭合开关前，滑动变阻器的滑片应处于______ ；(选填A或B)
(3)闭合开关，发现电流表无示数，电压表指针有明显偏转，原因可能是______ ；
(4)实验中通过调节滑动变阻器滑片p，测出通过定值电阻R的不同电流和对应的电压值如表所示，老师看后说其中一次是错误的，帮小明分析出的错的是第______ 次原因是______ 。
实验次数
1
2
3
4
5
6
电压U/V
0.5
1.0
1.5
2.0
2.5
3.0
电流I/A
0.1
0.2
0.3
0.4
0.5
0.6
13. 在测量小灯泡电功率的实验中，已知小灯泡的额定电压于3.8V，电源电压保持不变。

(1)请用笔画线代替导线，将图甲中的实物电路图补充完整，要求滑片向左移的时候，小灯泡变亮；
(2)开始实验，闭合开关，电压表的示数为2.5V，此时应将滑动变阻器的滑片向______ (填左或右)端调节，在移动滑动变阻器滑片的过程中，眼睛应注视______ 的示数，直到小灯泡正常发光，此时电流表的示数为0.4A，则小灯泡的额定功率为______ W；
(3)完成上述实验后，又找来了一个阻值为R0的电阻和两个开关，并借助现有的部分实验器材设计了如图乙所示的电路，也测出了小灯泡的额定功率，请完成下列实验步骤：
a.闭合开关______ ，移动滑片，当电压表的示数为______ V，停止移动滑片，然后断开开关；
b.保持滑片的位置不动，闭合开关______ ，读出此时电压表的示数为U；
c.小灯泡额定功率的表达式为为______ (用已知量和测量量U、、R0表示)。
14. 小明家搞装修，为了美观，想把所有电线都埋藏在墙壁里(俗称走暗线)。小明在查阅有关资料时了解到：埋在墙里的电线，要整条铺设，不能在墙壁里中途接线，否则存在安全隐患。
(1)如图甲是小明房间的黑明灯泡的电路，小明同学为了安装一个插座给书桌上的台灯供电，方便晚上学习，他把家中控制电灯的开关拆下后引出两条导线，然后接上插座如图乙所示，试说明他这样做会有什么现象发生？______ (写出一种现象即可)
(2)请你在图丙中画出正确安装一个插座改接后的电路简图[要求：开关仍然单独控制照明灯)；


15. 小明上网浏览时看到：保温瓶的保温性能与所装开水的体积有关，这是真的吗？小明买了一只新的保温瓶，他想探究保温瓶的保温性能与所装开水的体积的关系，请你帮他设计一个实验，并进行判断。
(1)实验器材______ ；
(2)实验步骤______ ；
(3)实验结论______ 。
16. 公园中的人工湖可以大大减弱周围地区的“热岛效应”，这是利用了水的______特性。当你漫步在公园中，可以闻到阵阵的花香，说明______。
17. 珍爱生命、安全用电是同学们日常生活中必备的安全意识，家庭电路安装时，开关要接在______ 线，有金属外壳的用电器，金属外壳要接______ 线。
18. 一只灯泡标有“12V、6W”字样，它正常工作时电流是______A，若把它与另一只“12V、12W”的灯泡串联在电路中，为了让两只灯泡都能长时间发光，则所能加的最大电压是______V。
19. 如图甲所示是通过灯泡L和电阻R的电流随电压变化关系的图象，将它们接入如图乙所示的电路中。当只闭合开关S，小灯泡的实际功率为0.8W，则电源电压为______V；再闭合开关S1，电流表的示数为______A，电路消耗的总功率为______W。

20. 阅读短文，回答问题：
电容式触摸屏
现在，智能手机、平板电脑等数码移动设备，都使用触摸屏，触摸屏是通过传感器来感知物体在屏上的运动，目前触摸屏大多采用电容式触摸屏。
电容通常就是由两片相距很近的导电极板组成。电容式触摸屏是一块多层复合玻璃，在夹层中涂有具有导电性且透明的薄膜材料，当手指触碰到触摸屏时，手指和导电薄膜就会形成一个电容，将人体上的电荷传递到触摸屏上。通过触摸屏周边分布的电极检测电荷分布的变化，就可以计算触摸点的位置，进而感知手指在屏上的运动轨迹。如果较厚的绝缘材料把手指与导电薄膜之间隔离，无法形成有效电容，就不能正常操作触摸屏了。

(1)电容式触摸屏夹层中的薄膜材料是______(选填“导体”或“绝缘体”)。通过触摸屏周边分布的电极检测______的变化，可感知手指的运动轨迹。
(2)冬天，戴上厚厚的绝缘材料做成的保暖手套，不能正常操作电容式触摸屏的原因是______。要制作一副保暖触摸屏手套，你的方法是______。







21. 指南针为什么能够指示地理位置的南北方向？
22. 目前世界大多数国家都采用呼气式酒精测试仪，对驾驶员进行现场检测。酒精测试仪中装有酒精气体传感器，它是一种气敏电阻，其阻值随酒精气体浓度增大而减小，从而引起电路中电流和电压的变化。请你用直线代替导线将图中给出的电路元件连接成一个酒精测试仪的工作电路。(要求：驾驶员呼出的酒精气体浓度越大，测试仪中电压表的示数也越大)







23. 在物理综合实践活动中，小明和小亮合作测量电磁灶的加热效率。他们关闭家中的其他用电器，只让电磁灶接入电路中烧水，水的质量为2kg。小明负责观察电能表(如图)，小亮负责用温度计测量水的温度。5min电能表上的转盘转了200r，水的温度恰好升高了50℃.求解下列问题：
(1)水吸收的热量是多少？
(2)电磁灶的实际功率是多少
(3)电磁灶烧水的效率是多少？







答案和解析
1.【答案】B

【解析】解：因为一节蓄电池的电压为2V，而由多个蓄电池做电源的手提应急灯时，其电源一定大于2V，并且一定为2V的整数倍，但远远小于家庭电路电压220V，故B选项符合题意。
故选：B。
1节蓄电池电压为2V，据此分析多个蓄电池做电源时的电压的可能值。
本题考查电池串联后电压的计算，注意根据实际情况确定电压值的范围。

2.【答案】A

【解析】
【分析】
本题考查了学生对热量公式的掌握和运用，代入比值时要细心，不要因颠倒出错。
知道两种燃料的热值和质量之比，利用燃料完全燃烧放热公式求这两种燃料完全燃烧放出的热量之比。
【解答】
解：由题意可知，，，根据可知：qq=Qm×mQ=1.5QQ×m2m=34。
故选A。
3.【答案】B

【解析】解：
用毛皮摩擦过的橡胶棒带负电(有多余的电子)，用它去接触验电器的金属球时，橡胶棒上多余的电子会转移到验电器上，则验电器也带上负电，所以电流的方向是从金属球到橡胶棒；此时验电器的金属球和两个金属箔片上都带上了负电；由于同种电荷相互排斥，故其两个金属箔片会张开；验电器的制作原理是：同种电荷相互排斥，故B正确。
故选：B。
(1)在实验室中，用毛皮摩擦过的橡胶棒带负电；
(2)验电器是检验物体是否带电的仪器，其制作原理是：同种电荷相互排斥；
(3)正电荷定向移动的方向为电流的方向。
知道实验室中如何取得正电荷和负电荷，且明白验电器的制作原理是解决该题的关键。

4.【答案】A

【解析】解：根据题意可知，闭合开关S1，只有发声器工作；两个开关都闭合时，有电流通过电动机，这说明两个开关都闭合时，电动机才会工作；
A、由图可知，闭合开关S1，只有发声器接入电路，发声器工作，再闭合S2，电动机和发声器并联接入电路中，有电流通过电动机，故A正确；
B、由图可知，闭合开关S1，发声器没有接入电路，发声器不工作，两个开关都闭合，发声器和电动机都工作，故B错误；
C、由图可知，发声器和电动机并联接入电路中，两个开关并联，只要闭合任意一个开关，发声器和电动机都工作，故C错误；
D、由图可知，闭合开关S1，只有电动机接入电路，电动机工作，再闭合S2，电动机和发声器并联接入电路中，有电流通过发声器，故D错误。
故选：A。
闭合开关S1，发声器工作；再闭合S2，有电流通过电动机，这说明两个开关都闭合时，电动机才会工作，据此分析各个选项。
本题考查了电路图的设计，关键是明确串联和并联电路中开关的作用。

5.【答案】A

【解析】解：电流表的示数变大，说明电路出现短路故障；电压表的示数变大，说明电压表测量的用电器没有被短路，因此电路故障为灯泡L短路。
故选：A。
由图可知R与灯泡L串联，电压表测量R两端的电压；由电路中两表示数的变化可知故障的可能性。
本题考查学生对于电路故障分析的能力，要求学生能正确分析电路，并且全面考虑题目中出现的可能性。

6.【答案】B

【解析】解：忽略灯丝电阻与温度的关系，由P=U2R得，
灯泡电阻为，
灯泡接到18V电源上，实际功率为；
额定功率是在额定电压下的功率，灯泡电压低，电流小，因为灯丝电阻与温度有关，这时候灯丝的实际电阻并不是36Ω，而是小于36Ω，所以功率为小于36W，大于9W。
故选：B。
首先忽略灯丝电阻与温度的关系，根据灯泡额定电压和额定功率，利用公式R=U2P可以得到灯丝电阻；已知灯泡电阻和两端电压，利用公式P=U2R得到实际功率。然后结合灯丝电阻与温度有关分析灯泡的实际功率。
此题考查了电功率有关公式的应用，注意灯丝电阻与温度有关。

7.【答案】C

【解析】解：室内家庭电路的组成顺序是：进户线→电能表→闸刀开关(总开关)→保险盒(保险丝)→用电器，故C正确。
故选：C。
室内家庭电路的组成顺序是：进户线→电能表→闸刀开关→保险盒→用电器。
本题考查了家庭电路的连接特点，属于基础知识。

8.【答案】B

【解析】解：由题意知：当杯中的水位到达A位置时，电路接通，水位器会发出音乐声，这说明杯口处两个触点的作用相当于开关。
故选：B。
由图可知，电路由水位器、电源、导线组成，当电路闭合时，水位器才有可能发出声音，根据题意分析触点的作用。
本题是一道基础题，分析清楚电路结构、知道电路闭合时水位器才能发出乐音是正确解题的关键。

9.【答案】D

【解析】解：根据电路图可知，两灯泡串联；
A、根据P=U2R知，
L1的电阻为：R1=U2P1=(3V)23W=3Ω；
L2的电阻为：R2=U2P2=(3V)21.5W=6Ω；
所以L1和L2的电阻之比为：R1R2=3Ω6Ω=12，故A错误；
B、因为串联电路电流处处相等，所以L1和L2的电流之比是1：1，故B错误；
C、电路的电流为I=UR1+R2=3V3Ω+6Ω=13A，
L1两端电压是：U1=IR1=13A×3Ω=1V，故C错误；
D、两灯泡消耗的总功率为：P=U2R1+R2=(3V)33Ω+6Ω=1W，故D正确。
故选：D。
根据电路图可知，两灯泡串联；
(1)根据R=U2P算出两灯泡的电阻，并求出L1和L2的电阻之比；
(2)串联电路电流处处相等；
(3)根据I=UR算出电路的电流，根据U=IR得出L1两端电压；
(4)根据P=U2R1+R2算出两灯泡消耗的总功率。
本题考查串联电路电流规律、欧姆定律的应用，是一道基础题。

10.【答案】C

【解析】解：AB、变阻器与灯并联，电压表测电源电压，故当滑片向左移时，电压表示数不变，A错误；
电流表测通过变阻器的电流，故当滑片向左移时，变阻器连入电路的电阻变大，由欧姆定律I=UR，电流表示数变小，B错误；
CD、由欧姆定律，电压表(测变阻器的电压)与电流表示数的比值即变阻器连入电路的电阻，比值变大，C正确，D错误；
故选：C。
AB、变阻器与灯并联，电压表测电源电压，可知电压表示数不变；
电流表测通过变阻器的电流，故当滑片向左移时，分析变阻器连入电路的电阻变化，由欧姆定律I=UR得出电流表示数变化；
CD、由欧姆定律，电压表与电流表示数的比值即变阻器连入电路的电阻，据此分析。
本题考查并联电路的规律及欧姆定律的运用，关键是电路的分析。

11.【答案】高度差  转换法  膨胀  右  电阻  电流  移动滑动变阻器滑片，改变电流的大小  因为连接的导线和电热水壶是串联，电流相等，但是电热水壶的电阻远远大于导线电阻，相同时间内，由焦耳定律Q=I2Rt可知，电热水壶工作时产生大量的热，而与其连接的导线却几乎不发热  容器密闭性不好

【解析】解：(1)实验中是通过观察“U”形管中液面的高度差来显示容器内空气温度的变化，像这种用能直接观测的量来显示不容易直接观测的量的方法叫转换法；
(2)要在较短的时间内达到明显的实验效果，即要求容器内的物质的体积变化较大，而空气相对于水来说，受热更容易膨胀，可以使U形管中液柱上升更快，实验现象更明显；

(3)甲图中，两电阻串联，电流和通电时间相同，5Ω
