2020-2021学年重庆市渝中区九年级（上）期末物理试卷
展开
这是一份2020-2021学年重庆市渝中区九年级（上）期末物理试卷，

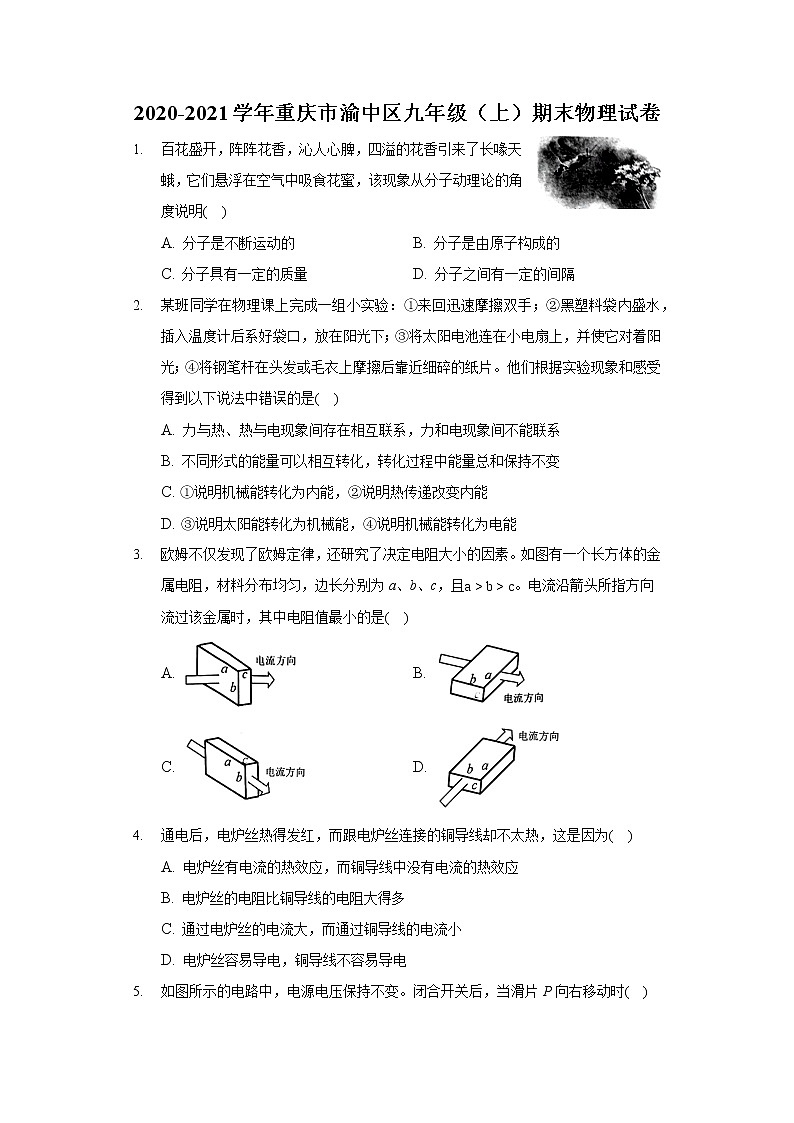

2020-2021学年重庆市渝中区九年级（上）期末物理试卷百花盛开，阵阵花香，沁人心脾，四溢的花香引来了长喙天蛾，它们悬浮在空气中吸食花蜜，该现象从分子动理论的角度说明( )A. 分子是不断运动的 B. 分子是由原子构成的 C. 分子具有一定的质量 D. 分子之间有一定的间隔某班同学在物理课上完成一组小实验：①来回迅速摩擦双手；②黑塑料袋内盛水，插入温度计后系好袋口，放在阳光下；③将太阳电池连在小电扇上，并使它对着阳光；④将钢笔杆在头发或毛衣上摩擦后靠近细碎的纸片。他们根据实验现象和感受得到以下说法中错误的是( )A. 力与热、热与电现象间存在相互联系，力和电现象间不能联系 B. 不同形式的能量可以相互转化，转化过程中能量总和保持不变 C. ①说明机械能转化为内能，②说明热传递改变内能 D. ③说明太阳能转化为机械能，④说明机械能转化为电能欧姆不仅发现了欧姆定律，还研究了决定电阻大小的因素。如图有一个长方体的金属电阻，材料分布均匀，边长分别为a、b、c，且a>b>c。电流沿箭头所指方向流过该金属时，其中电阻值最小的是( )A. B. C. D. 通电后，电炉丝热得发红，而跟电炉丝连接的铜导线却不太热，这是因为( )A. 电炉丝有电流的热效应，而铜导线中没有电流的热效应 B. 电炉丝的电阻比铜导线的电阻大得多 C. 通过电炉丝的电流大，而通过铜导线的电流小 D. 电炉丝容易导电，铜导线不容易导电如图所示的电路中，电源电压保持不变。闭合开关后，当滑片P向右移动时( )A. 电流表A的示数变小 B. 电压表V的示数变大 C. 电压表V与电流表A示数的比值变大 D. 电压表V与电流表A示数的比值不变如图是一种台灯亮度调节器电路图，圆环为电阻丝，P为可调节滑片。下列说法中正确的是( )A. P在b点比在a点台灯更亮 B. P在c点，台灯最亮 C. P从a点滑至b点过程中，台灯额定功率减小 D. P从a点滑至b点过程中，台灯将逐渐变暗如图，某照明电路，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍能正常发光。拔出电饭煲的插头，把试电笔插入插座的左、右插孔，氖管均能发光，则( )A. 仅在电热壶的C、B两点间发生了断路故障 B. 仅在电热壶的C、B两点间发生了短路故障 C. 仅导线AB间发生断路故障 D. 因插座用导线接地，所以发生了上述故障“模拟调光灯”的电路如图甲，电源电压4.5V，电压表量程“0∼3V”，电流表量程“0∼0.6A”，滑动变阻器(25Ω1A)，灯泡L标有“1.5V0.45W”，调节滑动变阻器测得多组数据，所作灯泡U−I图线如图乙，下列判断正确的是( )A. 随电压的增加，小灯泡的电阻减小 B. 电路中最小电流是0.15A C. 灯泡正常发光时，电路的总功率是1.35W D. 灯泡正常发光时，滑动变阻器接入电路的阻值是7.5Ω汽车发动机是用水做冷却剂的，这是利用了水______的性质；一杯水倒出一半后，剩下的半杯水的比热容______.(选填“增大”“减小”或“不变”)已知铝的比热容是0.88×103J/(kg⋅℃)，这表示质量是1kg的铝块温度升高______ 时吸收的热量是0.88×103J。若把质量为2kg、温度为30℃的铝块加热到100℃，铝块吸收的热量是______ J。某导体两端的电压是3V时，通过它的电流为200mA，这个导体的电阻为多少？现将电压增加到6V，若电流表有0---0.6A、0---3A两种量程，应选用哪一种量程来测量导体中的电流。 全球汽车保有量在迅速增长，截至2020年全球处于使用状态的汽车数量约为1.1×109辆。每辆汽车每年耗油1.8t，全球一年内将消耗燃油______ t。若汽车内燃机的效率平均值取30%。如果能把内燃机效率提高1%，全球每年可以节约______ t燃油。有一块手机用的锂电池，上面标明电压为3.7V，容量为1130mA⋅h，它充满电后，大约储存了电能______ J。该手机正确使用时消耗电功率约为0.2W，这块手机用的锂电池可供该手机正确使用大约______ (保留两位有效数字)h。如图中A、B直线分别表示甲、乙两电阻的电流与电压关系的I−U图像。如果将这两个电阻串联接在照明电路上，通过甲电阻的电流为______ A。从图像中A、B图线呈直线，表明两电阻均服从欧姆定律，理由是______ 。观察图所示的手电筒结构图。按下按键时小灯泡发光，根据电路接通情况，在方框中画出手电筒的电路图。 在火车车厢后面有两个厕所，只有当两个厕所的门(相当开关)都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人字样”，提醒旅客两个厕所内都有人。请你把图中的各元件符号连接成符合上述要求的电路图。 在测量标有电压为2.5V的小灯泡电阻的实验中，小明设计了如图1所示电路。 (1)根据图1电路图将图2所示的实物图连接起来； (2)图3甲所示电流表示数______ A和图3乙中电压表的示数______ V； (3)连好电路开始实验，小明发现小灯泡没有发光，观察电压表、电流表均有读数，你认为灯泡没发光的原因是______ 。 (4)在实验中，第一次测量时的电压等于2.5V，小灯泡正常发光，以后调节滑动变阻器，让电压逐次下降，使灯丝温度不断降低，灯泡变暗直至完全不发光，测量的数据如表所示。请你根据表中数据在对应图中画出小灯泡的U−I图像，从图像中你有什么发现？把你的发现写成一句具有概括性的结论：______ 。某班同学为探究电流产生热的多少与哪些因素有关，他们改制了如图1所示实验装置进行探究，其中甲、乙两透明容器中密封着等量的空气，甲容器内放置1个5Ω电阻，乙容器内放置两个5Ω的备用电阻，并在乙容器外面接了一个阻值也为5Ω的备用电阻，这4个5Ω电阻可根据实验目的选择连入同一电源上，两容器通过透明胶管均与中间两U形管连通。探究前，同学们根据已有经验先猜想电流产生热的多少与电流、电阻和通电时间有关，并对猜想进行实验探究。 (1)该实验是通过比较______ 来表示电流产生热的多少，类似这种实验方法在已学过的实验设计中也多次采用，请列举一个例子：______ 。 (2)为了探究电流产生热的多少与电阻的关系，将演示装置右边容器内两个5Ω的电阻______ (选“串联”或“并联”)，目的是______ 。实验过程中观察到的现象是：右边U形管中的液面高度变化大于左边U形管中的液面高度，该实验结论是______ 。 (3)为了探究电流产生热的多少与电流的关系，请你根据提供的装置，在不增加器材(导线除外)的前提下设计实验方案将方案的电路图，即连入电路电阻的连接方式画在图2方框中。 (4)实验(2)中电源电压为6V，电流产生的热有60%被密封容器的空气吸收，通电1分钟甲、乙密封容器空气内能增加______ J.要减少内能损失，可通过哪些实验改进来实现，请列举一项可行措施：______ 。如图所示，电阻R1为20Ω，电源两端电压为12V.开关S闭合后，求： (1)当滑动变阻器R接入电路的电阻R2为40Ω时，通过电阻R1的电流I； (2)当滑动变阻器接入电路的电阻R3为20Ω时，通过电阻R1的电流I′。 张宇家买了一个家用电吹风，其简化电路如图所示，主要技术参数如表。请回答如下问题：(1)当电吹风吹冷风时，正常工作5min消耗的电能是多少？ (2)当选择开关旋至何处时，电吹风正常工作的功率最大？此时通过电路的总电流是多大(保留一位小数)？ (3)电热丝在正常工作时的电阻多大？ 在图所示的电路中，电源电压保持不变，定值电阻R1标有“10Ω1A”，滑动变阻器R2上标有“2A”字样，闭合开关S。 (1)当定值电阻R1通过0.5A电流时，R1消耗的电功率是多少？ (2)在确保电路安全情况下，移动滑片R2连入电路阻值的取值范围取决于电路中的哪个因素？说明理由。 (3)在电路中某位置串联接入一电流表，当变阻器阻值从R0增大为2R0时，电流表示数从1.9A减小为1.4A；同时，在移动变阻器滑片过程中，发现电流表示数能达到的最小值为1.35A。 ①请确定电流表所接位置并说明理由； ②请通过计算确定电源电压和变阻器R2的最大值。 答案和解析1.【答案】A 【解析】解：四溢的花香引来了长喙天蛾采蜜，它们能闻到阵阵的花香，是由于花香分子在不停的做无规则运动，扩散到空气之中；故从分子动理论的角度说明分子是不断运动的。 故选：A。 从分子的基本性质入手，分子是构成物质的一种粒子，它的体积很小，分子在不断运动，分子间有一定的间隔。当我们嗅到香味，主要是因为分子运动。 本题考查分子动理论的基本观点，属于基础题。 2.【答案】A 【解析】解： A、③将太阳电池连在小电扇上，并使它对着阳光，小风扇会转动，太阳能电池将太阳能转化为电能，电能转化为机械能，故力与电之间是存在联系的，故A错误； B、根据能量守恒定律可知：能量在转化过程中，能量的总和是保持不变的，故B正确； C、①来回迅速摩擦双手，克服摩擦做功，机械能转化为内能；②黑塑料袋内盛水，插入温度计后系好袋口，放在阳光下，水吸收热量，是通过热传递的方式改变内能的，故C正确； D、③将太阳电池连在小电扇上，并使它对着阳光，太阳能先转化为电能，电能再转化为机械能；④将钢笔杆在头发或毛衣上摩擦后靠近细碎的纸片，这是摩擦起电现象，机械能转化为电能，故D正确。 故选：A。 (1)一些物理现象之间是存在联系的； (2)根据能量守恒定律分析； (3)(4)各种形式的能量之间可以相互转化。 本题考查了能量守恒定律、能量的转化，难度不大，要熟记。 3.【答案】A 【解析】解：分析四个图可知，A图的横截面积最大，长度最小，则A的电阻是最小的。 故选：A。 电阻的大小在不考虑温度的前提下，有三个决定因素：材料、长度、横截面积；电阻的大小与长度成正比、与横截面积成反比。 此题主要考查的是电阻大小的影响因素，难度不大，要掌握。 4.【答案】B 【解析】解：电炉丝跟铜导线串联(都容易导电)，通过它们的电流I和通电时间t相等，电流通过导线和电炉丝都会有电流的热效应而产生热量；电炉丝的电阻比铜导线的电阻大得多，即，根据Q=I2Rt可知，产生的热量：，所以电炉丝热得发红，而跟电炉丝连接的铜导线却不太热，故B正确、ACD错误。 故选：B。 电炉丝和连接的导线串联在电路中，通过它们的电流相等，它们的通电时间相同，而电炉丝的电阻比导线的电阻大，根据焦耳定律分析判断。 本题考查串联电路的规律，应明确两电阻串联时，电路中的电流是相等的；同时应注意该现象的根本原因是发热量不同造成的。 5.【答案】D 【解析】解：由电路图可知，R1与R2并联，电压表测电源两端的电压，电流表测电路中的电流。 AB、两电阻并联，电压表测电源电压，故电压表示数不变，故B错误； 电流表测R1的电流，根据并联电路各支路互不影响可知，P向右移动时，电流表A的示数不变，故A错误； CD、由欧姆定律可知，电压表V与电流表A示数的比值即为R1的电阻，其大小不变，故C错误、D正确。 故选：D。 由电路图可知，R1与R2并联，电压表测电源两端的电压，电流表测电路中的电流。 AB、两电阻并联，由电压表测电源电压分析电压表示数；电流表测R1的电流，根据并联电路各支路互不影响确定电流表A的示数不变； CD、根据欧姆定律结合R1的阻值判断电压表V与电流表A示数的比值变化。 本题考查并联电路的特点及欧姆定律的运用，关键是电路的分析。 6.【答案】D 【解析】解：由图可知，变阻器、定值电阻、台灯串联接入电路中； A、滑片P在b点时比P在a点时接入电路的电阻大，根据欧姆定律可知，电路中的电流小，则灯泡亮度会暗一些，故A错误； B、P在c点，滑动变阻器接入电路的电阻最大，总电阻最大，根据欧姆定律可知，电路中的电流最小，台灯最暗，故B错误； C、滑片P从α点滑向b点过程中，台灯的额定功率是不变的，实际功率会发生变化，故C错误； D、滑片P从b点滑向c点过程中，变阻器接入电路的电阻大，根据欧姆定律可知，电路中的电流小，台灯将逐渐变暗，故D正确。 故选：D。 由图可知，变阻器、定值电阻、台灯串联接入电路中；分析电阻丝连入电路的部分，根据电阻的变化判定电流的变化，从而判定成灯泡亮度的变化。 本题考查串联电路的规律、变阻器的使用、欧姆定律的运用，关键是明确变阻原理。 7.【答案】C 【解析】解： A、若电热壶所在的C、B两点间发生了断路故障，灯仍然可以正常发光，电热壶应该可以正常工作，与题意不相符，故A错误； B、若是电热壶所在的C、B两点间发生了短路故障，则电热壶在插头插入三孔插座之前，不会工作的，故B错误； C、只有导线AB断路，灯仍然可以正常发光，电热壶不能正常工作，同时试电笔插入插座的左、右插孔，氖管均能发光，故C正确； D、因插座用导线接地，没有影响火线与零线，故D错误。 故选：C。 这个要根据串联电路或者并联电路中的电表和灯泡的亮、灭来进行判断。例如串联电路中，如果电流表示数为零，则一定是断路，谁断，谁两端的电压表示数就会变大为电源电压。而并联电路中是不能存在短路的，也就是只有断路故障，谁断，测量它的电流表的示数就为零。 本题考查了家庭电路故障的检修。测电笔能亮，说明火线上有电，而零线上本该不亮，但也亮了，说明是零线开路了。 8.【答案】C 【解析】解： A、由图甲可知，灯与变阻器串联，电压表测灯的电压，电流表测电路中的电流；由图乙知，随电压的增大，通过灯的电流变大，灯的实际功率变大，灯丝的温度升高，则灯的电阻变大，故A错误； B、根据图乙知，当灯的电压为额定电压1.5V时，灯的额定电流为IL=0.3A， 由I=UR可得灯正常发光时的电阻： RL=ULIL=1.5V0.3A=5Ω； 变阻器连入电路的电阻越大，电路中的电流越小，灯泡分得的电压越小，根据P=UI可知灯的实际功率越小，灯丝的温度会越低，则灯的电阻越小，即灯的电阻小于5Ω， 因串联电路总电阻等于各部分电阻之和， 则当变阻器连入电路的电阻最大时，电路中的最小电流： ，故B错误； C、灯泡正常发光时，电路的总功率： P=UIL=4.5V×0.3A=1.35W，故C正确； D、因串联电路的总电压等于各部分电压之和， 则由欧姆定律可得灯泡正常发光时，滑动变阻器接入电路的阻值： ，故D错误。 故选：C。 A、灯与变阻器串联，电压表测灯的电压，电流表测电路中的电流；由图乙知，随着电压的增大，通过灯的电流变大，灯的实际功率变大，结合“灯丝的电阻随温度的升高而增大”分析； B、根据图乙知当灯两端的电压为额定电压1.5V时，灯的额定电流为0.3A，由欧姆定律得出灯正常发光时的电阻；变阻器连入电路的电阻越大，灯的实际功率越小，灯丝的温度越低，其电阻越小，根据欧姆定律和串联电路电阻的规律得出当变阻器连入电路的电阻最大时电路中最小电流的范围； C、根据P=UI求出灯泡正常发光时电路的总功率； D、根据串联电路的电压规律和欧姆定律求出灯泡正常发光时滑动变阻器接入电路的阻值。 本题考查了串联电路的规律、欧姆定律和电功率公式的运用，知道灯丝的电阻随温度的变化规律是解题的关键之一。 9.【答案】比热容大； 不变 【解析】解：汽车发动机是用水做冷却剂的，这是利用了水比热容大的性质，比热容是物质的属性，与温度变化无关，一杯水倒出一半后，剩下的半杯水的比热容不变． 故答案为：比热容大；不变． 水的比热容大，和同样质量的其它物质相比，升高相同的温度，从发动机吸收热量多； 比热容是物质的一种特性，只与物质的种类和状态有关，与吸放热的多少、质量、体积的大小都没有关系． 本题考查的是比热容的有关知识，需要注意的是水比热容的物理意义，这是中考的一个重点． 10.【答案】1℃1.232×105 【解析】解：铝的比热容是0.88×103J/(kg⋅℃)，表示1kg的铝温度升高1℃所吸收的热量为0.88×103J； 铝块吸收的热量： 。 故答案为：1℃；1.232×105。 根据比热容的概念[单位质量的某种物质温度升高(或降低)1℃所吸收(或放出)的热量叫这种物质的比热容]回答物理意义； 知道铝块的质量、初温和末温、铝的比热容，利用计算铝块吸收的热量。 本题考查了学生对比热容概念的理解、吸热公式的应用，属于基础题目。 11.【答案】解：由欧姆定律I=UR知， R=U1I1=3V0.2A=15Ω， 当电压变为U2=6V时，电阻大小不变， I2=U2R=6V15Ω=0.4A<0.6A， 故应该用0∼0.6A的量程。 答：这个导体的电阻为15Ω；应选择0∼0.6A的量程来测量导体中的电流。 【解析】根据欧姆定律计算出导体的电阻，再计算出电压提高后的电流的大小，进行选择电流表的量程。 本题利用了欧姆定律来确定电流表的量程。注意导体的电阻一般不变，可作为计算的中间桥梁。 12.【答案】1.98×109 6.6×107 【解析】解：(1)全球一年内将消耗燃油的质量为：m=1.8t×1.1×109=1.98×109t； (2)每辆汽车做有用功所需燃油：1.8t×30%=0.54t， 内燃机效率提高后为：30%+1%=31% 效率提高后所需燃油量：0.54t31%≈1.74t， 每辆车每年节约燃油：1.8t−1.74t=0.06t， 车每年节约燃油：1.1×109×0.06t=6.6×107t。 故答案为：1.98×109；6.6×107。 (1)根据汽车数量和每年消耗的汽油的质量求出总的质量； (2)由于内燃机效率提高后有用功是相同的，因为，所以可得η1qm1=η2qm2，知道每辆汽车每年耗油1.8t，可求每辆汽车每年节约燃油，继而根据全球的汽车数量可求全球可以节约的燃油 本题考查了学生利用所学知识分析解释实际现象的能力，涉及到设计节能问题，要求灵活选用公式进行计算。 13.【答案】15051.621 【解析】解：手机锂电池储存的电能： W=UIt=3.7V×1130×10−3A×3600s=15051.6J， 根据P=Wt，这块手机用的锂电池可供该手机正确使用大约时间： t=WP=15051.6J0.2W=75258s≈21h。 故答案为：15051.6；21。 知道锂电池的电压和容量，根据W=UIt求出储存的电能，又知道手机正确使用时消耗电功率，根据P=Wt求出这块手机用的锂电池可供该手机正确使用大约时间。 本题考查了电功和电功率的计算，明确手机电池容量的含义是解题的关键。 14.【答案】0.8电阻一定时，通过导体的电流和导体两端的电压成正比 【解析】解：由图可知当通过甲的电流为0.2A时，甲两端的电压为15V，由I=UR可得甲的电阻：R1=U1I1=15V0.2A=75Ω， 由图可知当通过乙的电流为0.1A时，乙两端的电压为20V，由I=UR可得甲的电阻：R2=U2I2=20V0.1A=200Ω， 将这两个电阻串联接在照明电路上，串联电路总电阻等于各部分电阻之和，所以该电路总电阻：R=R1+R2=75Ω+200Ω=275Ω， 串联电路各处电流都相等，所以通过甲的电流：I=UR=220V275Ω=0.8A； A、B图线呈直线，可以看出电路中电阻一定时，通过导体的电流和导体两端的电压成正比，所以表明两电阻均服从欧姆定律。 故答案为：0.8；电阻一定时，通过导体的电流和导体两端的电压成正比。 从两条直线上分别读取一组电压值和电流值，根据欧姆定律的变形公式可计算甲乙的电阻，根据串联电路特点和欧姆定律可计算通过甲的电流；A、B图线呈直线，可以看出电路中电阻一定时，通过导体的电流和导体两端的电压成正比，所以表明两电阻均服从欧姆定律。 本题考查串联电路特点和欧姆定律的灵活运用，题目难度不大。 15.【答案】解：按下按键时，电流流过的路径为正极→灯泡→开关→负极；用导线将电源、灯泡以及开关顺次连接起来；电路图如下图所示： 【解析】手电筒电路为基本电路，即用导线将电源、开关以及灯泡顺次连接起来即可；在电源外部，电流的方向是从电源正极经用电器流向负极。 会识别串并联电路，会根据实物图画出正确的电路图。 16.【答案】解： 只有当两个厕所的门都关上时，车厢指示灯才会发光，说明两个门(开关)同时控制电路，只有都关闭才会形成闭合的回路。因此两门(开关)应串联，电路图如图所示： 。 【解析】根据串并联电路的特点进行分析，即两个开关串联，同时控制一个灯泡。 本题考查了设计电路图，根据题意确定各电路元件的连接方式是正确作出电路图的关键。 17.【答案】0.42灯泡实际功率太小 不同电压下，小灯泡的电阻值不同，灯丝的电阻随温度的降低而变小 【解析】解：(1)采用“电流流向法”，电流从电源正极出发，依次串联小灯泡、滑动变阻器、电流表、开关回到电源的负极，再将电压表并联在小灯泡的两端即可，要注意电流表和电压表的接法；如图所示： (2)如图3所示，甲图电流表量程选择0∼0.6A量程，分度值是0.02A，所以电流表示数是0.4A；乙图电压表量程选择0∼3V量程，分度值是0.1V，所以电压表示数是2V； (3)连接好电路后，闭合开关，电压表和电流表均有示数，但小灯泡却不亮，此时的电路应当不是发生故障，应当考虑灯泡的亮度和灯泡的实际功率的大小有关，实际功率太小，灯泡达不到发光的程度，因此灯泡看起来不亮； (4)由表格中的数据描点，然后用平滑的曲线连接，如下图 由表格中的数据得出概括性的结论是：不同电压下，小灯泡的电阻值不同，由P=UI知，灯的电压越低，通过的电流越小，灯的功率越小(由表中数据知灯的电阻越小)，灯的温度越低，即灯丝的电阻随温度的降低而变小； 故答案为：(1)见解答；(2)0.4；2；(3)灯泡实际功率太小；(4)见解答；不同电压下，小灯泡的电阻值不同，灯丝的电阻随温度的降低而变小。 (1)根据电路图连接实物图，可采用“电流流向法”，从电源的正极出发，按照电流的流向，先串电路元件最多的电路，再将相应并联的部分接入电路即可； (2)电流表和电压表读数时要看清量程和分度值； (3)灯泡的亮度取决于灯泡的实际功率的大小，实际功率越大，灯泡越亮；反之亦然； (4)由表格中的数据描点，然后用平滑的曲线连接；灯丝的电阻随温度的降低而变小。 本题测量小灯泡电阻的实验，考查注意事项、电路连接、电表读数、作图及根据数据图像概括归纳的能力。 18.【答案】U形管中的液面高度差 在探究影响动能大小的因素的实验中，通过木块移动的距离来表示动能的大小，采用的是转换法 串联 控制电流和通电时间相同，电阻不同 在电流和通电时间相同时，电阻越大，产生的热量越多 64.4给容器加装一个保温套 【解析】解：(1)电流通过导体产生热量的多少不能直接观察，实验前，应使两个U形管中的液面高度相同，液体温度的变化可以通过液面高度差的变化来反映，这属于转换法的应用；在探究影响动能大小的因素的实验中，通过木块移动的距离来表示动能的大小，采用的是转换法； (2)探究电流产生热的多少与电阻的关系时，需要控制电阻不同，电流和通电时间相同，所以应将演示装置右边容器内两个5Ω的电阻串联，从而改变两个容器内电阻阻值的大小；右边U形管中的液面高度变化大于左边U形管中的液面高度，这说明在电流和通电时间相同时，电阻越大，产生的热量越多； (3)探究电流产生热的多少与电流的关系时，需要控制电阻和通电时间相同，通过的电流不同，在右侧容器内加入一个5Ω的电阻，根据并联电路的电流的特点可知，通过左右容器内电阻的电流是不同的，可以完成实验探究，电路图如图所示： ； (4)步骤(2)中的总电阻为：R=5Ω+5Ω+5Ω=15Ω； 电流所做的功全部用来产生热量，则产生的热量为：Q=W=U2Rt=(6V)215Ω×60s=144J； 通电1分钟甲、乙密封容器空气增加的内能为：E=ηQ=60%×144J=66.4J； 要减少内能损失，可通过给容器加装一个保温套。 故答案为：(1)U形管中的液面高度差；在探究影响动能大小的因素的实验中，通过木块移动的距离来表示动能的大小，采用的是转换法；(2)串联；控制电流和通电时间相同，电阻不同；在电流和通电时间相同时，电阻越大，产生的热量越多；(3)如图；(4)64.4；给容器加装一个保温套。 (1)电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映； (2)探究电流产生热的多少与电阻的关系时，需要控制电流和通电时间相同；在电流和通电时间相同时，电阻越大，产生的热量越多； (3)探究电流产生热的多少与电流的关系时，需要控制电阻和通电时间相同，通过的电流不同，据此设计电路图； (4)根据串联电路的电阻关系求出总电阻的大小；根据Q=W=U2Rt求出产生的热量；根据效率求出空气增加内能的大小；从保温的角度分析。 本题考查了学生对焦耳定律的认识，注重了探究实验的考查，同时在该实验中利用了控制变量法和转换法，是中考物理常见题型。 19.【答案】解：由电路图可知，滑动变阻器R与定值电阻R1串联； (1)当滑动变阻器R接入电路的电阻R2为40Ω时， 因串联电路中总电阻等于各分电阻之和， 所以，电路中的电流： I=UR1+R2=12V20Ω+40Ω=0.2A， 因串联电路中各处的电流相等， 所以，此时通过电阻R1的电流为0.2A； (2)当滑动变阻器接入电路的电阻R3为20Ω时，通过电阻R1的电流： I′=UR1+R3=12V20Ω+20Ω=0.3A。 答：(1)当滑动变阻器R接入电路的电阻R2为50Ω时，通过电阻R1的电流为0.2A； (2)当滑动变阻器接入电路的电阻R3为20Ω时，通过电阻R1的电流为0.3A。 【解析】由电路图可知，滑动变阻器R与定值电阻R1串联，根据电阻的串联和欧姆定律求出滑动变阻器接入电路的电阻R2为40Ω或R3为20Ω时电路中的电流，即为通过电阻R1的电流。 本题考查了串联的特点和欧姆定律的应用，是一道基础题目。 20.【答案】解：(1)由表格数据知，电吹风吹冷风的功率， 由P=Wt可得，正常工作5min消耗的电能： ； (2)由图知，当开关旋至CD时，电吹风电路是断路，不工作； 当开关旋至BC时，只有电动机工作，电吹风吹冷风； 当开关旋至AB时，电动机和电热丝并联，电吹风吹热风，由表中数据知，此时其电功率最大； 由P=UI知，此时通过电路的总电流： ； (3)电吹风吹热风时，电动机和电热丝并联，吹冷风时只有电动机工作，所以电热丝的功率： ， 由P=U2R可得，电热丝的电阻： 。 答：(1)当电吹风吹冷风时，正常工作5min消耗的电能是3.6×104J； (2)当选择开关旋至AB时，电吹风正常工作的功率最大；此时通过电路的总电流是4.5A； (3)电热丝在正常工作时的电阻是55Ω。 【解析】(1)由表格数据知，电吹风吹冷风的功率，由W=Pt计算正常工作5min消耗的电能； (2)由图分析开关接不同触点时电路的电吹风的工作状态，由表中数据知正常工作时其最大功率，由P=UI计算通过电路的总电流； (3)先计算电热丝的功率，再由P=U2R计算电热丝的电阻。 本题以电吹风为情景考查了并联电路特点、电功率公式的应用，正确分析不同工作状态的电路连接方式是计算的前提，还要能从表格中获取有用信息。 21.【答案】解：(1)由题知，R1=10Ω，当定值电阻R1通过0.5A电流时，R1消耗的电功率： P1=I12R1=(0.5A)2×10Ω=2.5W； (2)由电路图知，R1与R2并联， 并联电路的电压特点知，U=U1=U2， 由题知，滑动变阻器R2允许通过的最大电流为2A，通过R2的I2=UR2， 所以在确保电路安全的情况下，R2连入电路阻值的取值范围取决于电路中电源电压； (3)①并联电路各支路间互不影响，所以变阻器连入电路的阻值变化不会引起通过定值电阻R1的电流变化； 变阻器阻值从R0增大为2R0时，由I=UR知，通过变阻器的电流应变成原来的12，而电流表示数从1.9A减小为1.4A，所以电流表应接在干路上； ②由串联电路特点和欧姆定律可得，当变阻器阻值连入阻值为R0时电路中电流： I=IR1+I2=UR1+UR0 即：U10Ω+UR0=1.9A…① 同理，当变阻器连入阻值为2R0时电路中电流： U10Ω+U2R0=1.4A…② 解①②可得，U=9V； 当变阻器的滑片滑到最大值右端时，电路中电流最小， ， 即：， 解得：。 答：(1)当定值电阻R1通过0.5A电流时，R1消耗的电功率是2.5W； (2)在确保电路安全情况下，移动滑片R2连入电路阻值的取值范围取决于电源电压；因为变阻器R2允许通过的最大电流为2A，通过R2的I2=UR2，所以在确保电路安全的情况下，R2连入电路阻值的取值范围取决于电路中电源电压； (3)①电流表在干路上，因为通过R1的电流不变，变阻器阻值增大到原来的2倍，电流表示数没有变成原来的一半； ②电源电压为9V，变阻器R2的最大值为20Ω。 【解析】(1)已知R1的阻值和通过的电流，由P=I2R计算R1消耗的电功率； (2)由图知，R1与R2并联，由并联电路电压特点和I=UR分析滑动变阻器的取值范围的决定因素； (3)①由串联电路特点和I=UR，结合变阻器阻值变化情况分析通过变阻器的电流变化以及通过定值电阻R1的电流变化确定电流表的位置； ②由串联电路特点和I=UR表示出滑动变阻器连入电路阻值变化前后电路中的电流，联立方程计算出电源电压，再列式表示电路中最小电流计算出变阻器的最大值。 本题考查了并联电路特点、欧姆定律以及电功率公式的应用，正确判断电流表所在位置是解题的关键，有一定难度。 数据序号1234567发光情况明亮不很亮不亮较暗微光不发光不发光电压U/V2.52.11.71.30.90.50.1电流I/A0.270.260.240.220.190.160.05热风温度50−75℃额定功率热风时：1000W冷风时：120W额定电压220V质量0.5kg
2020-2021学年重庆市渝中区九年级（上）期末物理试卷百花盛开，阵阵花香，沁人心脾，四溢的花香引来了长喙天蛾，它们悬浮在空气中吸食花蜜，该现象从分子动理论的角度说明( )A. 分子是不断运动的 B. 分子是由原子构成的 C. 分子具有一定的质量 D. 分子之间有一定的间隔某班同学在物理课上完成一组小实验：①来回迅速摩擦双手；②黑塑料袋内盛水，插入温度计后系好袋口，放在阳光下；③将太阳电池连在小电扇上，并使它对着阳光；④将钢笔杆在头发或毛衣上摩擦后靠近细碎的纸片。他们根据实验现象和感受得到以下说法中错误的是( )A. 力与热、热与电现象间存在相互联系，力和电现象间不能联系 B. 不同形式的能量可以相互转化，转化过程中能量总和保持不变 C. ①说明机械能转化为内能，②说明热传递改变内能 D. ③说明太阳能转化为机械能，④说明机械能转化为电能欧姆不仅发现了欧姆定律，还研究了决定电阻大小的因素。如图有一个长方体的金属电阻，材料分布均匀，边长分别为a、b、c，且a>b>c。电流沿箭头所指方向流过该金属时，其中电阻值最小的是( )A. B. C. D. 通电后，电炉丝热得发红，而跟电炉丝连接的铜导线却不太热，这是因为( )A. 电炉丝有电流的热效应，而铜导线中没有电流的热效应 B. 电炉丝的电阻比铜导线的电阻大得多 C. 通过电炉丝的电流大，而通过铜导线的电流小 D. 电炉丝容易导电，铜导线不容易导电如图所示的电路中，电源电压保持不变。闭合开关后，当滑片P向右移动时( )A. 电流表A的示数变小 B. 电压表V的示数变大 C. 电压表V与电流表A示数的比值变大 D. 电压表V与电流表A示数的比值不变如图是一种台灯亮度调节器电路图，圆环为电阻丝，P为可调节滑片。下列说法中正确的是( )A. P在b点比在a点台灯更亮 B. P在c点，台灯最亮 C. P从a点滑至b点过程中，台灯额定功率减小 D. P从a点滑至b点过程中，台灯将逐渐变暗如图，某照明电路，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍能正常发光。拔出电饭煲的插头，把试电笔插入插座的左、右插孔，氖管均能发光，则( )A. 仅在电热壶的C、B两点间发生了断路故障 B. 仅在电热壶的C、B两点间发生了短路故障 C. 仅导线AB间发生断路故障 D. 因插座用导线接地，所以发生了上述故障“模拟调光灯”的电路如图甲，电源电压4.5V，电压表量程“0∼3V”，电流表量程“0∼0.6A”，滑动变阻器(25Ω1A)，灯泡L标有“1.5V0.45W”，调节滑动变阻器测得多组数据，所作灯泡U−I图线如图乙，下列判断正确的是( )A. 随电压的增加，小灯泡的电阻减小 B. 电路中最小电流是0.15A C. 灯泡正常发光时，电路的总功率是1.35W D. 灯泡正常发光时，滑动变阻器接入电路的阻值是7.5Ω汽车发动机是用水做冷却剂的，这是利用了水______的性质；一杯水倒出一半后，剩下的半杯水的比热容______.(选填“增大”“减小”或“不变”)已知铝的比热容是0.88×103J/(kg⋅℃)，这表示质量是1kg的铝块温度升高______ 时吸收的热量是0.88×103J。若把质量为2kg、温度为30℃的铝块加热到100℃，铝块吸收的热量是______ J。某导体两端的电压是3V时，通过它的电流为200mA，这个导体的电阻为多少？现将电压增加到6V，若电流表有0---0.6A、0---3A两种量程，应选用哪一种量程来测量导体中的电流。 全球汽车保有量在迅速增长，截至2020年全球处于使用状态的汽车数量约为1.1×109辆。每辆汽车每年耗油1.8t，全球一年内将消耗燃油______ t。若汽车内燃机的效率平均值取30%。如果能把内燃机效率提高1%，全球每年可以节约______ t燃油。有一块手机用的锂电池，上面标明电压为3.7V，容量为1130mA⋅h，它充满电后，大约储存了电能______ J。该手机正确使用时消耗电功率约为0.2W，这块手机用的锂电池可供该手机正确使用大约______ (保留两位有效数字)h。如图中A、B直线分别表示甲、乙两电阻的电流与电压关系的I−U图像。如果将这两个电阻串联接在照明电路上，通过甲电阻的电流为______ A。从图像中A、B图线呈直线，表明两电阻均服从欧姆定律，理由是______ 。观察图所示的手电筒结构图。按下按键时小灯泡发光，根据电路接通情况，在方框中画出手电筒的电路图。 在火车车厢后面有两个厕所，只有当两个厕所的门(相当开关)都关上时，车厢指示灯才会发光，指示牌才会显示“厕所有人字样”，提醒旅客两个厕所内都有人。请你把图中的各元件符号连接成符合上述要求的电路图。 在测量标有电压为2.5V的小灯泡电阻的实验中，小明设计了如图1所示电路。 (1)根据图1电路图将图2所示的实物图连接起来； (2)图3甲所示电流表示数______ A和图3乙中电压表的示数______ V； (3)连好电路开始实验，小明发现小灯泡没有发光，观察电压表、电流表均有读数，你认为灯泡没发光的原因是______ 。 (4)在实验中，第一次测量时的电压等于2.5V，小灯泡正常发光，以后调节滑动变阻器，让电压逐次下降，使灯丝温度不断降低，灯泡变暗直至完全不发光，测量的数据如表所示。请你根据表中数据在对应图中画出小灯泡的U−I图像，从图像中你有什么发现？把你的发现写成一句具有概括性的结论：______ 。某班同学为探究电流产生热的多少与哪些因素有关，他们改制了如图1所示实验装置进行探究，其中甲、乙两透明容器中密封着等量的空气，甲容器内放置1个5Ω电阻，乙容器内放置两个5Ω的备用电阻，并在乙容器外面接了一个阻值也为5Ω的备用电阻，这4个5Ω电阻可根据实验目的选择连入同一电源上，两容器通过透明胶管均与中间两U形管连通。探究前，同学们根据已有经验先猜想电流产生热的多少与电流、电阻和通电时间有关，并对猜想进行实验探究。 (1)该实验是通过比较______ 来表示电流产生热的多少，类似这种实验方法在已学过的实验设计中也多次采用，请列举一个例子：______ 。 (2)为了探究电流产生热的多少与电阻的关系，将演示装置右边容器内两个5Ω的电阻______ (选“串联”或“并联”)，目的是______ 。实验过程中观察到的现象是：右边U形管中的液面高度变化大于左边U形管中的液面高度，该实验结论是______ 。 (3)为了探究电流产生热的多少与电流的关系，请你根据提供的装置，在不增加器材(导线除外)的前提下设计实验方案将方案的电路图，即连入电路电阻的连接方式画在图2方框中。 (4)实验(2)中电源电压为6V，电流产生的热有60%被密封容器的空气吸收，通电1分钟甲、乙密封容器空气内能增加______ J.要减少内能损失，可通过哪些实验改进来实现，请列举一项可行措施：______ 。如图所示，电阻R1为20Ω，电源两端电压为12V.开关S闭合后，求： (1)当滑动变阻器R接入电路的电阻R2为40Ω时，通过电阻R1的电流I； (2)当滑动变阻器接入电路的电阻R3为20Ω时，通过电阻R1的电流I′。 张宇家买了一个家用电吹风，其简化电路如图所示，主要技术参数如表。请回答如下问题：(1)当电吹风吹冷风时，正常工作5min消耗的电能是多少？ (2)当选择开关旋至何处时，电吹风正常工作的功率最大？此时通过电路的总电流是多大(保留一位小数)？ (3)电热丝在正常工作时的电阻多大？ 在图所示的电路中，电源电压保持不变，定值电阻R1标有“10Ω1A”，滑动变阻器R2上标有“2A”字样，闭合开关S。 (1)当定值电阻R1通过0.5A电流时，R1消耗的电功率是多少？ (2)在确保电路安全情况下，移动滑片R2连入电路阻值的取值范围取决于电路中的哪个因素？说明理由。 (3)在电路中某位置串联接入一电流表，当变阻器阻值从R0增大为2R0时，电流表示数从1.9A减小为1.4A；同时，在移动变阻器滑片过程中，发现电流表示数能达到的最小值为1.35A。 ①请确定电流表所接位置并说明理由； ②请通过计算确定电源电压和变阻器R2的最大值。 答案和解析1.【答案】A 【解析】解：四溢的花香引来了长喙天蛾采蜜，它们能闻到阵阵的花香，是由于花香分子在不停的做无规则运动，扩散到空气之中；故从分子动理论的角度说明分子是不断运动的。 故选：A。 从分子的基本性质入手，分子是构成物质的一种粒子，它的体积很小，分子在不断运动，分子间有一定的间隔。当我们嗅到香味，主要是因为分子运动。 本题考查分子动理论的基本观点，属于基础题。 2.【答案】A 【解析】解： A、③将太阳电池连在小电扇上，并使它对着阳光，小风扇会转动，太阳能电池将太阳能转化为电能，电能转化为机械能，故力与电之间是存在联系的，故A错误； B、根据能量守恒定律可知：能量在转化过程中，能量的总和是保持不变的，故B正确； C、①来回迅速摩擦双手，克服摩擦做功，机械能转化为内能；②黑塑料袋内盛水，插入温度计后系好袋口，放在阳光下，水吸收热量，是通过热传递的方式改变内能的，故C正确； D、③将太阳电池连在小电扇上，并使它对着阳光，太阳能先转化为电能，电能再转化为机械能；④将钢笔杆在头发或毛衣上摩擦后靠近细碎的纸片，这是摩擦起电现象，机械能转化为电能，故D正确。 故选：A。 (1)一些物理现象之间是存在联系的； (2)根据能量守恒定律分析； (3)(4)各种形式的能量之间可以相互转化。 本题考查了能量守恒定律、能量的转化，难度不大，要熟记。 3.【答案】A 【解析】解：分析四个图可知，A图的横截面积最大，长度最小，则A的电阻是最小的。 故选：A。 电阻的大小在不考虑温度的前提下，有三个决定因素：材料、长度、横截面积；电阻的大小与长度成正比、与横截面积成反比。 此题主要考查的是电阻大小的影响因素，难度不大，要掌握。 4.【答案】B 【解析】解：电炉丝跟铜导线串联(都容易导电)，通过它们的电流I和通电时间t相等，电流通过导线和电炉丝都会有电流的热效应而产生热量；电炉丝的电阻比铜导线的电阻大得多，即，根据Q=I2Rt可知，产生的热量：，所以电炉丝热得发红，而跟电炉丝连接的铜导线却不太热，故B正确、ACD错误。 故选：B。 电炉丝和连接的导线串联在电路中，通过它们的电流相等，它们的通电时间相同，而电炉丝的电阻比导线的电阻大，根据焦耳定律分析判断。 本题考查串联电路的规律，应明确两电阻串联时，电路中的电流是相等的；同时应注意该现象的根本原因是发热量不同造成的。 5.【答案】D 【解析】解：由电路图可知，R1与R2并联，电压表测电源两端的电压，电流表测电路中的电流。 AB、两电阻并联，电压表测电源电压，故电压表示数不变，故B错误； 电流表测R1的电流，根据并联电路各支路互不影响可知，P向右移动时，电流表A的示数不变，故A错误； CD、由欧姆定律可知，电压表V与电流表A示数的比值即为R1的电阻，其大小不变，故C错误、D正确。 故选：D。 由电路图可知，R1与R2并联，电压表测电源两端的电压，电流表测电路中的电流。 AB、两电阻并联，由电压表测电源电压分析电压表示数；电流表测R1的电流，根据并联电路各支路互不影响确定电流表A的示数不变； CD、根据欧姆定律结合R1的阻值判断电压表V与电流表A示数的比值变化。 本题考查并联电路的特点及欧姆定律的运用，关键是电路的分析。 6.【答案】D 【解析】解：由图可知，变阻器、定值电阻、台灯串联接入电路中； A、滑片P在b点时比P在a点时接入电路的电阻大，根据欧姆定律可知，电路中的电流小，则灯泡亮度会暗一些，故A错误； B、P在c点，滑动变阻器接入电路的电阻最大，总电阻最大，根据欧姆定律可知，电路中的电流最小，台灯最暗，故B错误； C、滑片P从α点滑向b点过程中，台灯的额定功率是不变的，实际功率会发生变化，故C错误； D、滑片P从b点滑向c点过程中，变阻器接入电路的电阻大，根据欧姆定律可知，电路中的电流小，台灯将逐渐变暗，故D正确。 故选：D。 由图可知，变阻器、定值电阻、台灯串联接入电路中；分析电阻丝连入电路的部分，根据电阻的变化判定电流的变化，从而判定成灯泡亮度的变化。 本题考查串联电路的规律、变阻器的使用、欧姆定律的运用，关键是明确变阻原理。 7.【答案】C 【解析】解： A、若电热壶所在的C、B两点间发生了断路故障，灯仍然可以正常发光，电热壶应该可以正常工作，与题意不相符，故A错误； B、若是电热壶所在的C、B两点间发生了短路故障，则电热壶在插头插入三孔插座之前，不会工作的，故B错误； C、只有导线AB断路，灯仍然可以正常发光，电热壶不能正常工作，同时试电笔插入插座的左、右插孔，氖管均能发光，故C正确； D、因插座用导线接地，没有影响火线与零线，故D错误。 故选：C。 这个要根据串联电路或者并联电路中的电表和灯泡的亮、灭来进行判断。例如串联电路中，如果电流表示数为零，则一定是断路，谁断，谁两端的电压表示数就会变大为电源电压。而并联电路中是不能存在短路的，也就是只有断路故障，谁断，测量它的电流表的示数就为零。 本题考查了家庭电路故障的检修。测电笔能亮，说明火线上有电，而零线上本该不亮，但也亮了，说明是零线开路了。 8.【答案】C 【解析】解： A、由图甲可知，灯与变阻器串联，电压表测灯的电压，电流表测电路中的电流；由图乙知，随电压的增大，通过灯的电流变大，灯的实际功率变大，灯丝的温度升高，则灯的电阻变大，故A错误； B、根据图乙知，当灯的电压为额定电压1.5V时，灯的额定电流为IL=0.3A， 由I=UR可得灯正常发光时的电阻： RL=ULIL=1.5V0.3A=5Ω； 变阻器连入电路的电阻越大，电路中的电流越小，灯泡分得的电压越小，根据P=UI可知灯的实际功率越小，灯丝的温度会越低，则灯的电阻越小，即灯的电阻小于5Ω， 因串联电路总电阻等于各部分电阻之和， 则当变阻器连入电路的电阻最大时，电路中的最小电流： ，故B错误； C、灯泡正常发光时，电路的总功率： P=UIL=4.5V×0.3A=1.35W，故C正确； D、因串联电路的总电压等于各部分电压之和， 则由欧姆定律可得灯泡正常发光时，滑动变阻器接入电路的阻值： ，故D错误。 故选：C。 A、灯与变阻器串联，电压表测灯的电压，电流表测电路中的电流；由图乙知，随着电压的增大，通过灯的电流变大，灯的实际功率变大，结合“灯丝的电阻随温度的升高而增大”分析； B、根据图乙知当灯两端的电压为额定电压1.5V时，灯的额定电流为0.3A，由欧姆定律得出灯正常发光时的电阻；变阻器连入电路的电阻越大，灯的实际功率越小，灯丝的温度越低，其电阻越小，根据欧姆定律和串联电路电阻的规律得出当变阻器连入电路的电阻最大时电路中最小电流的范围； C、根据P=UI求出灯泡正常发光时电路的总功率； D、根据串联电路的电压规律和欧姆定律求出灯泡正常发光时滑动变阻器接入电路的阻值。 本题考查了串联电路的规律、欧姆定律和电功率公式的运用，知道灯丝的电阻随温度的变化规律是解题的关键之一。 9.【答案】比热容大； 不变 【解析】解：汽车发动机是用水做冷却剂的，这是利用了水比热容大的性质，比热容是物质的属性，与温度变化无关，一杯水倒出一半后，剩下的半杯水的比热容不变． 故答案为：比热容大；不变． 水的比热容大，和同样质量的其它物质相比，升高相同的温度，从发动机吸收热量多； 比热容是物质的一种特性，只与物质的种类和状态有关，与吸放热的多少、质量、体积的大小都没有关系． 本题考查的是比热容的有关知识，需要注意的是水比热容的物理意义，这是中考的一个重点． 10.【答案】1℃1.232×105 【解析】解：铝的比热容是0.88×103J/(kg⋅℃)，表示1kg的铝温度升高1℃所吸收的热量为0.88×103J； 铝块吸收的热量： 。 故答案为：1℃；1.232×105。 根据比热容的概念[单位质量的某种物质温度升高(或降低)1℃所吸收(或放出)的热量叫这种物质的比热容]回答物理意义； 知道铝块的质量、初温和末温、铝的比热容，利用计算铝块吸收的热量。 本题考查了学生对比热容概念的理解、吸热公式的应用，属于基础题目。 11.【答案】解：由欧姆定律I=UR知， R=U1I1=3V0.2A=15Ω， 当电压变为U2=6V时，电阻大小不变， I2=U2R=6V15Ω=0.4A<0.6A， 故应该用0∼0.6A的量程。 答：这个导体的电阻为15Ω；应选择0∼0.6A的量程来测量导体中的电流。 【解析】根据欧姆定律计算出导体的电阻，再计算出电压提高后的电流的大小，进行选择电流表的量程。 本题利用了欧姆定律来确定电流表的量程。注意导体的电阻一般不变，可作为计算的中间桥梁。 12.【答案】1.98×109 6.6×107 【解析】解：(1)全球一年内将消耗燃油的质量为：m=1.8t×1.1×109=1.98×109t； (2)每辆汽车做有用功所需燃油：1.8t×30%=0.54t， 内燃机效率提高后为：30%+1%=31% 效率提高后所需燃油量：0.54t31%≈1.74t， 每辆车每年节约燃油：1.8t−1.74t=0.06t， 车每年节约燃油：1.1×109×0.06t=6.6×107t。 故答案为：1.98×109；6.6×107。 (1)根据汽车数量和每年消耗的汽油的质量求出总的质量； (2)由于内燃机效率提高后有用功是相同的，因为，所以可得η1qm1=η2qm2，知道每辆汽车每年耗油1.8t，可求每辆汽车每年节约燃油，继而根据全球的汽车数量可求全球可以节约的燃油 本题考查了学生利用所学知识分析解释实际现象的能力，涉及到设计节能问题，要求灵活选用公式进行计算。 13.【答案】15051.621 【解析】解：手机锂电池储存的电能： W=UIt=3.7V×1130×10−3A×3600s=15051.6J， 根据P=Wt，这块手机用的锂电池可供该手机正确使用大约时间： t=WP=15051.6J0.2W=75258s≈21h。 故答案为：15051.6；21。 知道锂电池的电压和容量，根据W=UIt求出储存的电能，又知道手机正确使用时消耗电功率，根据P=Wt求出这块手机用的锂电池可供该手机正确使用大约时间。 本题考查了电功和电功率的计算，明确手机电池容量的含义是解题的关键。 14.【答案】0.8电阻一定时，通过导体的电流和导体两端的电压成正比 【解析】解：由图可知当通过甲的电流为0.2A时，甲两端的电压为15V，由I=UR可得甲的电阻：R1=U1I1=15V0.2A=75Ω， 由图可知当通过乙的电流为0.1A时，乙两端的电压为20V，由I=UR可得甲的电阻：R2=U2I2=20V0.1A=200Ω， 将这两个电阻串联接在照明电路上，串联电路总电阻等于各部分电阻之和，所以该电路总电阻：R=R1+R2=75Ω+200Ω=275Ω， 串联电路各处电流都相等，所以通过甲的电流：I=UR=220V275Ω=0.8A； A、B图线呈直线，可以看出电路中电阻一定时，通过导体的电流和导体两端的电压成正比，所以表明两电阻均服从欧姆定律。 故答案为：0.8；电阻一定时，通过导体的电流和导体两端的电压成正比。 从两条直线上分别读取一组电压值和电流值，根据欧姆定律的变形公式可计算甲乙的电阻，根据串联电路特点和欧姆定律可计算通过甲的电流；A、B图线呈直线，可以看出电路中电阻一定时，通过导体的电流和导体两端的电压成正比，所以表明两电阻均服从欧姆定律。 本题考查串联电路特点和欧姆定律的灵活运用，题目难度不大。 15.【答案】解：按下按键时，电流流过的路径为正极→灯泡→开关→负极；用导线将电源、灯泡以及开关顺次连接起来；电路图如下图所示： 【解析】手电筒电路为基本电路，即用导线将电源、开关以及灯泡顺次连接起来即可；在电源外部，电流的方向是从电源正极经用电器流向负极。 会识别串并联电路，会根据实物图画出正确的电路图。 16.【答案】解： 只有当两个厕所的门都关上时，车厢指示灯才会发光，说明两个门(开关)同时控制电路，只有都关闭才会形成闭合的回路。因此两门(开关)应串联，电路图如图所示： 。 【解析】根据串并联电路的特点进行分析，即两个开关串联，同时控制一个灯泡。 本题考查了设计电路图，根据题意确定各电路元件的连接方式是正确作出电路图的关键。 17.【答案】0.42灯泡实际功率太小 不同电压下，小灯泡的电阻值不同，灯丝的电阻随温度的降低而变小 【解析】解：(1)采用“电流流向法”，电流从电源正极出发，依次串联小灯泡、滑动变阻器、电流表、开关回到电源的负极，再将电压表并联在小灯泡的两端即可，要注意电流表和电压表的接法；如图所示： (2)如图3所示，甲图电流表量程选择0∼0.6A量程，分度值是0.02A，所以电流表示数是0.4A；乙图电压表量程选择0∼3V量程，分度值是0.1V，所以电压表示数是2V； (3)连接好电路后，闭合开关，电压表和电流表均有示数，但小灯泡却不亮，此时的电路应当不是发生故障，应当考虑灯泡的亮度和灯泡的实际功率的大小有关，实际功率太小，灯泡达不到发光的程度，因此灯泡看起来不亮； (4)由表格中的数据描点，然后用平滑的曲线连接，如下图 由表格中的数据得出概括性的结论是：不同电压下，小灯泡的电阻值不同，由P=UI知，灯的电压越低，通过的电流越小，灯的功率越小(由表中数据知灯的电阻越小)，灯的温度越低，即灯丝的电阻随温度的降低而变小； 故答案为：(1)见解答；(2)0.4；2；(3)灯泡实际功率太小；(4)见解答；不同电压下，小灯泡的电阻值不同，灯丝的电阻随温度的降低而变小。 (1)根据电路图连接实物图，可采用“电流流向法”，从电源的正极出发，按照电流的流向，先串电路元件最多的电路，再将相应并联的部分接入电路即可； (2)电流表和电压表读数时要看清量程和分度值； (3)灯泡的亮度取决于灯泡的实际功率的大小，实际功率越大，灯泡越亮；反之亦然； (4)由表格中的数据描点，然后用平滑的曲线连接；灯丝的电阻随温度的降低而变小。 本题测量小灯泡电阻的实验，考查注意事项、电路连接、电表读数、作图及根据数据图像概括归纳的能力。 18.【答案】U形管中的液面高度差 在探究影响动能大小的因素的实验中，通过木块移动的距离来表示动能的大小，采用的是转换法 串联 控制电流和通电时间相同，电阻不同 在电流和通电时间相同时，电阻越大，产生的热量越多 64.4给容器加装一个保温套 【解析】解：(1)电流通过导体产生热量的多少不能直接观察，实验前，应使两个U形管中的液面高度相同，液体温度的变化可以通过液面高度差的变化来反映，这属于转换法的应用；在探究影响动能大小的因素的实验中，通过木块移动的距离来表示动能的大小，采用的是转换法； (2)探究电流产生热的多少与电阻的关系时，需要控制电阻不同，电流和通电时间相同，所以应将演示装置右边容器内两个5Ω的电阻串联，从而改变两个容器内电阻阻值的大小；右边U形管中的液面高度变化大于左边U形管中的液面高度，这说明在电流和通电时间相同时，电阻越大，产生的热量越多； (3)探究电流产生热的多少与电流的关系时，需要控制电阻和通电时间相同，通过的电流不同，在右侧容器内加入一个5Ω的电阻，根据并联电路的电流的特点可知，通过左右容器内电阻的电流是不同的，可以完成实验探究，电路图如图所示： ； (4)步骤(2)中的总电阻为：R=5Ω+5Ω+5Ω=15Ω； 电流所做的功全部用来产生热量，则产生的热量为：Q=W=U2Rt=(6V)215Ω×60s=144J； 通电1分钟甲、乙密封容器空气增加的内能为：E=ηQ=60%×144J=66.4J； 要减少内能损失，可通过给容器加装一个保温套。 故答案为：(1)U形管中的液面高度差；在探究影响动能大小的因素的实验中，通过木块移动的距离来表示动能的大小，采用的是转换法；(2)串联；控制电流和通电时间相同，电阻不同；在电流和通电时间相同时，电阻越大，产生的热量越多；(3)如图；(4)64.4；给容器加装一个保温套。 (1)电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映； (2)探究电流产生热的多少与电阻的关系时，需要控制电流和通电时间相同；在电流和通电时间相同时，电阻越大，产生的热量越多； (3)探究电流产生热的多少与电流的关系时，需要控制电阻和通电时间相同，通过的电流不同，据此设计电路图； (4)根据串联电路的电阻关系求出总电阻的大小；根据Q=W=U2Rt求出产生的热量；根据效率求出空气增加内能的大小；从保温的角度分析。 本题考查了学生对焦耳定律的认识，注重了探究实验的考查，同时在该实验中利用了控制变量法和转换法，是中考物理常见题型。 19.【答案】解：由电路图可知，滑动变阻器R与定值电阻R1串联； (1)当滑动变阻器R接入电路的电阻R2为40Ω时， 因串联电路中总电阻等于各分电阻之和， 所以，电路中的电流： I=UR1+R2=12V20Ω+40Ω=0.2A， 因串联电路中各处的电流相等， 所以，此时通过电阻R1的电流为0.2A； (2)当滑动变阻器接入电路的电阻R3为20Ω时，通过电阻R1的电流： I′=UR1+R3=12V20Ω+20Ω=0.3A。 答：(1)当滑动变阻器R接入电路的电阻R2为50Ω时，通过电阻R1的电流为0.2A； (2)当滑动变阻器接入电路的电阻R3为20Ω时，通过电阻R1的电流为0.3A。 【解析】由电路图可知，滑动变阻器R与定值电阻R1串联，根据电阻的串联和欧姆定律求出滑动变阻器接入电路的电阻R2为40Ω或R3为20Ω时电路中的电流，即为通过电阻R1的电流。 本题考查了串联的特点和欧姆定律的应用，是一道基础题目。 20.【答案】解：(1)由表格数据知，电吹风吹冷风的功率， 由P=Wt可得，正常工作5min消耗的电能： ； (2)由图知，当开关旋至CD时，电吹风电路是断路，不工作； 当开关旋至BC时，只有电动机工作，电吹风吹冷风； 当开关旋至AB时，电动机和电热丝并联，电吹风吹热风，由表中数据知，此时其电功率最大； 由P=UI知，此时通过电路的总电流： ； (3)电吹风吹热风时，电动机和电热丝并联，吹冷风时只有电动机工作，所以电热丝的功率： ， 由P=U2R可得，电热丝的电阻： 。 答：(1)当电吹风吹冷风时，正常工作5min消耗的电能是3.6×104J； (2)当选择开关旋至AB时，电吹风正常工作的功率最大；此时通过电路的总电流是4.5A； (3)电热丝在正常工作时的电阻是55Ω。 【解析】(1)由表格数据知，电吹风吹冷风的功率，由W=Pt计算正常工作5min消耗的电能； (2)由图分析开关接不同触点时电路的电吹风的工作状态，由表中数据知正常工作时其最大功率，由P=UI计算通过电路的总电流； (3)先计算电热丝的功率，再由P=U2R计算电热丝的电阻。 本题以电吹风为情景考查了并联电路特点、电功率公式的应用，正确分析不同工作状态的电路连接方式是计算的前提，还要能从表格中获取有用信息。 21.【答案】解：(1)由题知，R1=10Ω，当定值电阻R1通过0.5A电流时，R1消耗的电功率： P1=I12R1=(0.5A)2×10Ω=2.5W； (2)由电路图知，R1与R2并联， 并联电路的电压特点知，U=U1=U2， 由题知，滑动变阻器R2允许通过的最大电流为2A，通过R2的I2=UR2， 所以在确保电路安全的情况下，R2连入电路阻值的取值范围取决于电路中电源电压； (3)①并联电路各支路间互不影响，所以变阻器连入电路的阻值变化不会引起通过定值电阻R1的电流变化； 变阻器阻值从R0增大为2R0时，由I=UR知，通过变阻器的电流应变成原来的12，而电流表示数从1.9A减小为1.4A，所以电流表应接在干路上； ②由串联电路特点和欧姆定律可得，当变阻器阻值连入阻值为R0时电路中电流： I=IR1+I2=UR1+UR0 即：U10Ω+UR0=1.9A…① 同理，当变阻器连入阻值为2R0时电路中电流： U10Ω+U2R0=1.4A…② 解①②可得，U=9V； 当变阻器的滑片滑到最大值右端时，电路中电流最小， ， 即：， 解得：。 答：(1)当定值电阻R1通过0.5A电流时，R1消耗的电功率是2.5W； (2)在确保电路安全情况下，移动滑片R2连入电路阻值的取值范围取决于电源电压；因为变阻器R2允许通过的最大电流为2A，通过R2的I2=UR2，所以在确保电路安全的情况下，R2连入电路阻值的取值范围取决于电路中电源电压； (3)①电流表在干路上，因为通过R1的电流不变，变阻器阻值增大到原来的2倍，电流表示数没有变成原来的一半； ②电源电压为9V，变阻器R2的最大值为20Ω。 【解析】(1)已知R1的阻值和通过的电流，由P=I2R计算R1消耗的电功率； (2)由图知，R1与R2并联，由并联电路电压特点和I=UR分析滑动变阻器的取值范围的决定因素； (3)①由串联电路特点和I=UR，结合变阻器阻值变化情况分析通过变阻器的电流变化以及通过定值电阻R1的电流变化确定电流表的位置； ②由串联电路特点和I=UR表示出滑动变阻器连入电路阻值变化前后电路中的电流，联立方程计算出电源电压，再列式表示电路中最小电流计算出变阻器的最大值。 本题考查了并联电路特点、欧姆定律以及电功率公式的应用，正确判断电流表所在位置是解题的关键，有一定难度。 数据序号1234567发光情况明亮不很亮不亮较暗微光不发光不发光电压U/V2.52.11.71.30.90.50.1电流I/A0.270.260.240.220.190.160.05热风温度50−75℃额定功率热风时：1000W冷风时：120W额定电压220V质量0.5kg
