2020-2021学年山东省济宁市鱼台县九年级（上）期末物理试卷
1. 关于温度、热量和内能，下列说法正确的是( )
A. 0℃的物体也具有内能
B. 只要物体放出热量，温度就一定降低
C. 物体温度越高，含有的热量越多
D. 热量总是从内能大的物体传递给内能小的物体
2. 下列关于磁感线的说法，正确的是( )
A. 磁感线分布越密的地方，磁场越弱
B. 磁感线是磁场中真实存在的一些曲线，还可以通过实验来模拟
C. 磁体周围的磁感线从磁体的S极出发，回到磁体的N极，构成闭合曲线
D. 磁感线上某一点的切线方向与放在该点的小磁针静止时南极所指的方向相反
3. 下列事例中涉及的能量转化正确的是( )
A. 电饭锅烧饭--电能转化为内能
B. 核电站发电--电能转化为核能
C. 热机做功冲程--机械能转化为内能
D. 给蓄电池充电--化学能转化为电能
4. 如图甲是观察熔化现象的实验装置图。图乙所示是某种物质熔化时温度随时间变化的图像。下列分析正确的是( )

A. 这种物质是一种晶体，它的熔点是100℃
B. 该物质熔化过程中吸收热量，温度保持不变
C. 这种物质从开始熔化到完全熔化，大约持续了25min
D. 加热一段时间后，从烧杯中冒出的“白气”是水汽化形成的

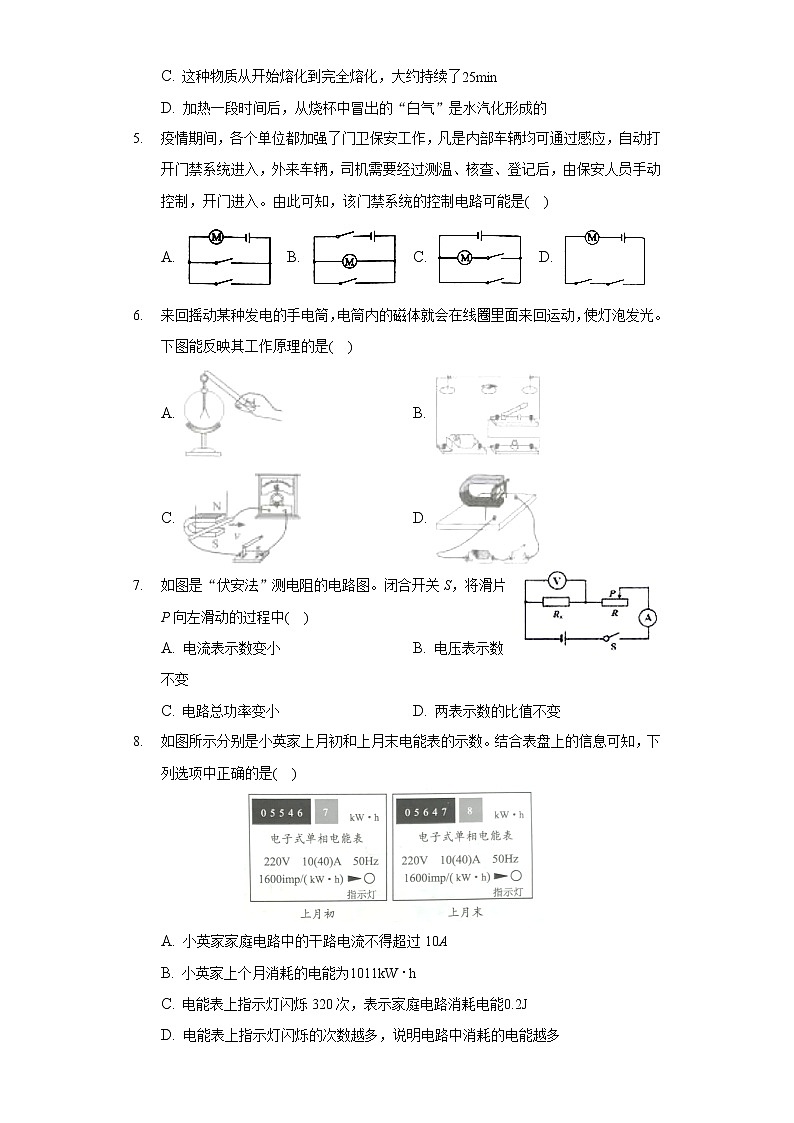

5. 疫情期间，各个单位都加强了门卫保安工作，凡是内部车辆均可通过感应，自动打开门禁系统进入，外来车辆，司机需要经过测温、核查、登记后，由保安人员手动控制，开门进入。由此可知，该门禁系统的控制电路可能是( )
A. B. C. D.
6. 来回摇动某种发电的手电筒，电筒内的磁体就会在线圈里面来回运动，使灯泡发光。下图能反映其工作原理的是( )
A. B.
C. D.
7. 如图是“伏安法”测电阻的电路图。闭合开关S，将滑片P向左滑动的过程中( )
A. 电流表示数变小 B. 电压表示数不变
C. 电路总功率变小 D. 两表示数的比值不变
8. 如图所示分别是小英家上月初和上月末电能表的示数。结合表盘上的信息可知，下列选项中正确的是( )
A. 小英家家庭电路中的干路电流不得超过10A
B. 小英家上个月消耗的电能为1011kW⋅h
C. 电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2J
D. 电能表上指示灯闪烁的次数越多，说明电路中消耗的电能越多

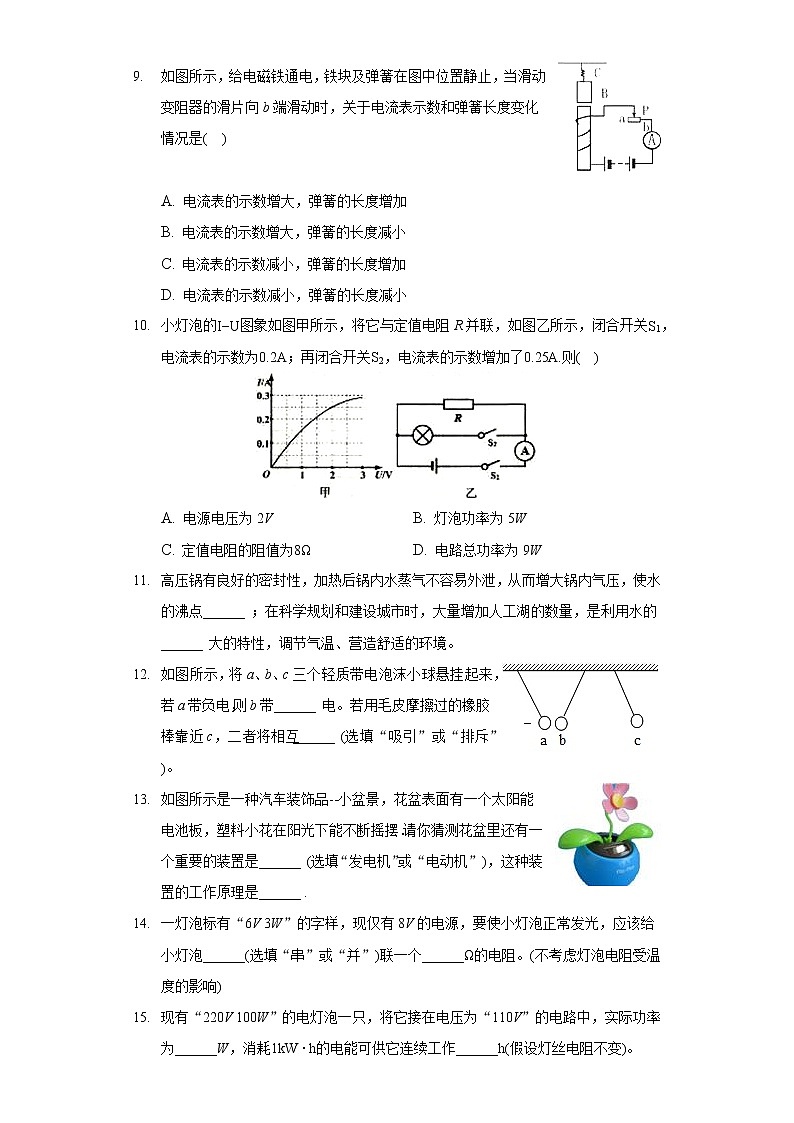

9. 如图所示，给电磁铁通电，铁块及弹簧在图中位置静止，当滑动变阻器的滑片向b端滑动时，关于电流表示数和弹簧长度变化情况是( )

A. 电流表的示数增大，弹簧的长度增加
B. 电流表的示数增大，弹簧的长度减小
C. 电流表的示数减小，弹簧的长度增加
D. 电流表的示数减小，弹簧的长度减小
10. 小灯泡的I−U图象如图甲所示，将它与定值电阻R并联，如图乙所示，闭合开关S1，电流表的示数为0.2A；再闭合开关S2，电流表的示数增加了0.25A.则( )
A. 电源电压为2V B. 灯泡功率为5W
C. 定值电阻的阻值为8Ω D. 电路总功率为9W
11. 高压锅有良好的密封性，加热后锅内水蒸气不容易外泄，从而增大锅内气压，使水的沸点______ ；在科学规划和建设城市时，大量增加人工湖的数量，是利用水的______ 大的特性，调节气温、营造舒适的环境。
12. 如图所示，将a、b、c三个轻质带电泡沫小球悬挂起来，若a带负电，则b带______ 电。若用毛皮摩擦过的橡胶棒靠近c，二者将相互______ (选填“吸引”或“排斥”)。
13. 如图所示是一种汽车装饰品--小盆景，花盆表面有一个太阳能电池板，塑料小花在阳光下能不断摇摆．请你猜测花盆里还有一个重要的装置是______ (选填“发电机”或“电动机”)，这种装置的工作原理是______ .
14. 一灯泡标有“6V 3W”的字样，现仅有8V的电源，要使小灯泡正常发光，应该给小灯泡______(选填“串”或“并”)联一个______Ω的电阻。(不考虑灯泡电阻受温度的影响)
15. 现有“220V 100W”的电灯泡一只，将它接在电压为“110V”的电路中，实际功率为______W，消耗1kW⋅h的电能可供它连续工作______h(假设灯丝电阻不变)。
16. 如图所示的电路中，L1、L2为两个阻值恒定的灯泡，甲、乙是连接实验室常用电流表或电压表的位置。在甲、乙位置分别接入量程不同的某种电表，只闭合开关S1，两灯均发光，两电表指针偏转角度相同。断开开关S1，在甲、乙位置分别接另一种电表，闭合开关S1和S2，两灯均发光，则此时两电表示数之比为______，灯泡L1与L2的电功率之比为______。

17. 如图，请用笔画线代替导线将两线插座、电灯和开关分别接入电路。








18. 如图所示，箭头表示通电螺线管周围磁感线的方向，请在图中标出通电螺线管中的电流方向和小磁针静止时的N极。







19. 如图所示是“探究导体在磁场中运动时产生感应电流的条件”实验装置。闭合开关后，铜棒AB、电流表、开关组成闭合电路。
(1)要使电流表指针发生偏转，选择一种可行的操作：______ 。
(2)使铜棒AB上下运动，电流表指针能否发生偏转？为什么？______ 。
(3)要使电流表指针偏转方向发生改变，可以采取两种方法。
①______ ；
②______ 。
20. 图1所示是探究电流通过导体产生的热量跟哪些因素有关的实验装置，甲、乙两个烧瓶内盛有等质量且初始温度相同的同种液体，甲烧瓶内的电热丝的电阻恒为R1，乙烧瓶内的电热丝的电阻恒为R2，实验中使用的两个温度计完全相同。

(1)图2是等质量的水和煤油温度随加热时间变化的图象，为了使图1中温度计示数变化更明显，则烧瓶内的液体应选用______(选填“水”或“煤油”)。
(2)将滑动变阻器的滑片移至某个位置，闭合开关，观察并记录一段时间内甲瓶中温度计的示数变化，断开开关；再将滑动变阻器的滑片移至另一个位置，闭合开关，观察并记录相同时间内甲瓶中温度计的示数变化，断开开关。这个实验过程所探究的问题是：电流通过导体产生的热量与______是否有关。
(3)利用该实验装置还可以探究的问题是______(写出一个即可)。
21. 在“测量小灯泡的电功率”实验中，提供的器材有：6V的电源一个，2.5V的小灯泡(电阻约为10Ω)一个，电流表(0∼0.6A,0∼3A)和电压表(0∼3V,0∼15V)各一个，“50Ω2A”的滑动变阻器A和“10Ω1A”的滑动变阻器B各一个，开关一个，导线若干。

(1)通过估算，你应选用的滑动变阻器是______(选填“A”或“B”)。
(2)闭合开关前，经检查发现某同学连接的电路有一根导线连接错误，请你在图甲中错误的连线上画“×”，并只移动一根导线，用笔画线代替导线将电路连接正确。
(3)连线好电路后，闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，则故障原因可能是小灯泡______(选填“短路”或“断路”)。
(4)故障移除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率是______W，小灯泡正常工作时的电阻是______Ω，(小数点后保留1位小数)
(5)根据测出的数据，作出了小灯泡的电流I与电压U的关系图线，发现该图线不是一条直线，如图丙所示，其原因是温度升高，灯丝电阻______(选填“增大”或“减小”)。
22. 小华家使用的是天然气热水器，他尝试估测该热水器的效率，以核对铭牌上的数值是否准确。当只有该热水器使用天然气时，把50L的水从20℃加热到54℃，天然气表的示数由1365.05m3变为1365.17m3，已知水的比热容。天然气的热值q=7.0×107J/m3.求：
(1)水吸收的热量；
(2)消耗的天然气完全燃烧放出的热量；
(3)该热水器的效率。







23. 如图所示，电源电压恒定，R1、R2为定值电阻，R2=20Ω，灯泡标有“6V3W”字样。当S、S1、S2都闭合时，灯泡L正常发光；当S闭合，S1、S2断开时，电压表示数为2V(不考虑灯丝电阻随温度变化)。求：
(1)灯泡电阻；
(2)电源电压；
(3)当S闭合，S1，S2断开时，通电1min，R1消耗的电能；
(4)电路消耗的最小功率。







答案和解析
1.【答案】A

【解析】解：A、一切物体都有内能，0℃的物体也具有内能，故A正确；
B、物体放出热量，温度可能降低，可能不变，如晶体凝固时放出热量，内能减少，温度不变，故B错误；
C、热量是出现在热传递过程中的一个过程量，不能说物体含有热量，可以说吸收或放出热量，故C错误；
D、发生热传递时，热量从是从温度高的物体传递给温度低的物体，故D错误。
故选：A。
(1)一切物体都有内能；
(2)内能的大小与温度、质量和状态有关；
(3)热量是一个过程量，存在于热传递过程中，只能说吸收或者放出热量，不能说含有或者具有热量；
(4)发生热传递的条件是存在温度差。
本题主要考查学生对内能、温度、热传递的理解，是热学的难点；要特别注意：温度升高，内能一定增加；但是，内能增加，温度不一定升高。

2.【答案】D

【解析】解：A、磁感线分布越密的地方，其磁场越强，故A错误；
B、磁感线不是真实存在的，而是一些假想的线，故B错误。
C、在磁体的外部，磁感线从磁体的北极出来，回到南极；在磁体的内部，磁感线是从S极回到N极，故C错误；
D、磁感线上某一点的切线方向与放在该点的小磁针静止时北极所指的方向一致，与南极所指的方向相反，故D正确。
故选：D。
磁感线是为了描述磁场而引入的线，不是实际存在的。磁感线的方向代表磁场的方向，磁感线的疏密程度代表了磁场的强弱。在磁体外部，磁感线从磁体的北极出来，回到南极。要记住几个方向：磁感线的方向、磁场的方向、磁针静止时北极的指向、磁针北极的受力方向一致。
此题主要考查了对磁感线的理解。要知道磁感线是假想的线，不是真实存在的。在磁体外部从北极出来回到南极。

3.【答案】A

【解析】解：A、电饭锅烧饭时，把电能转化为内能，故A正确；
B、核电站发电将核能转化为电能，故B错误；
C、热机做功冲程是把内能转化为机械能，故C错误；
D、给蓄电池充电，把电能转化为化学能，故D错误；
故选：A。
能量可以从某一种形式转化为另一种形式，或从一个物体转移到另一个物体，在转化或转移的过程中能量的总量保持不变；分析转化前后能量的形式，然后答题。
在自然界中，能量转化的现象很多，并且能量的转化也是有规律可循的，例如用电器都是将电能转化成了其它形式的能。在日常的学习中我们要注意总结归纳。

4.【答案】B

【解析】解：
A、由图像知，该物质在熔化过程中吸热，但温度保持不变，所以该物质为晶体；图像中变化曲线呈水平方向的线段，就是晶体的熔化过程，它对应的纵坐标的值为80℃，就是晶体的熔点，故A错误；
B、该物质熔化过程中吸收热量，温度保持不变，故B正确；
C、从图中可知，该物质从第10分钟开始熔化，到第25分钟完全熔化完，所以熔化过程经历了25min−10min=15min，且此时物质处于固液共存的状态，故C错误；
D、从烧杯中冒出的“白气”是水蒸气液化形成的，故D错误。
故选：B。
(1)晶体和非晶体最大的区别就在于，晶体有一定的熔点，而非晶体没有一定的熔点；
(2)物质熔化过程中吸收热量，温度保持不变；
(3)根据图像分析熔化的时间；
(4)物质由气态变为液态叫做液化。
明确晶体与非晶体熔化时的根本区别，抓住图像中的关键特征，就能顺利解决此题。

5.【答案】A

【解析】
【分析】
本题结合生活实际考查根据要求设计电路图，关键是确定两开关的连接。
根据题意确定两开关的连接方式；开关控制电动机时，应与电动机串联。
【解答】
小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，只有A正确。
故选A。
6.【答案】C

【解析】解：来回摇动发光的手电筒，其发光原理是电磁感应现象。
A、如图是带电体接触验电器的金属球，验电器的箔片张开，利用的是同种电荷相互排斥。故A不符合题意；
B、图中是奥斯特实验，小磁针发生偏转说明通电导线周围有磁场，故B不符合题意；
C、图中，开关闭合后，在外力作用下使导体做切割磁感应线运动，电流表指针会发生偏转，产生感应电流，这是电磁感应现象，是发电机的工作原理，与该手电筒供电原理相同，故C符合题意；
D、图中，开关闭合后，电路中有电流通过，通电线圈受到磁场力的作用而转动，是电动机的原理，故D不符合题意。
故选：C。
闭合电路的一部分导体在磁场中做切割磁感线运动时，就会产生感应电流，这种现象叫电磁感应现象。
来回摇晃手电筒，使永磁体在线圈中来回运动，线圈做切割磁感线的运动，线圈中就会产生感应电流，小灯泡就会发光。
本题考查了验电器的工作原理、电与磁之间联系及应用，属于基础题目。

7.【答案】D

【解析】由电路图可知，电阻Rx与滑动变阻器R串联，电压表测定值电阻Rx两端的电压，电流表测电路中的电流；
A、当滑片P向左滑动时，接入电路的电阻的电阻变小，根据欧姆定律可知，电路中的电流变大，即电流表示数变大，故A错误；
B、根据U=IR可知，定值电阻的阻值不变，电流变大，则其两端的电压变大，即电压表示数变大，故B错误；
C、电源电压不变，电流变大，根据P=UI可知，电路总功率变大，故C错误；
D、电压表与电流表示数的比值为待测电阻Rx的阻值，阻值不变，比值不变，故D正确。
故选：D。
由电路图可知，电阻Rx与滑动变阻器R串联，电压表测定值电阻Rx两端的电压，电流表测电路中的电流；当滑片P向左滑动时，接入电路的电阻的电阻变小，根据欧姆定律可知电路中电流的变化，根据U=IR可知电压表示数的变化，及电压表示数和电流表示数的比值的变化，根据P=UI可知电路消耗的总功率的变化。此题是有关电路的动态分析，此题是串联电路，关键是掌握欧姆定律及滑动变阻器阻值大小的判断方法。

8.【答案】D

【解析】解：
A、由图知电能表允许通过的最大电流为40A，因此小英家干路中的电流不得超过40A，故A错误；
B、小英家上月消耗的电能为：5647.8kW⋅h−5546.7kW⋅h=101.1kW⋅h，故B错误；
C、指示灯闪烁320次消耗的电能：W=3201600kW⋅h=0.2kW⋅h；故C错误；
D、1600imp/kW⋅h表示每消耗1kW⋅h的电能，指示灯闪烁1600次，电能表上指示灯闪烁的次数越多，则电路中消耗的电能越多，故D正确。
故选：D。
从电能表表盘可得到的信息：
①电能表指示灯闪烁的次数反映了电路消耗电能的多少；
②电能表读数时，最后一位是小数，单位kW⋅h；
③根据10(40)A的含义判断；
④1600imp/kW⋅h表示每消耗1kW⋅h的电能，指示灯闪烁1600次，据此求出指示灯闪烁320次消耗的电能。
本题考查对电能表参数的理解，关键是要明白各参数的物理意义，还要能读出电能表的示数和计算出当月消耗的电能。

9.【答案】A

【解析】解：当滑片向b移动时，滑动变阻器接入电阻变小，由欧姆定律可得，电路中电流变大，故电流表示数变大；
螺线管磁性增强，故对铁块向下的引力变大，因铁块受重力、磁力及向上的弹簧的拉力，向上的磁力变大，故弹簧的长度将会变大．
故选A.
由滑片的移动可知螺线管中电流的变化，则可知磁性强弱的变化，则可由受力变化得出弹簧长度的变化．
电磁铁的磁性与电流有关，故可以通过滑动变阻器改变电磁铁磁性的强弱．

10.【答案】A

【解析】解：A、闭合开关S1，为R的简单电路，电流表则R的电流，电流表的示数为0.2A；
再闭合开关S2，灯与R并联，由并联电路各支路互不影响，通过R的电流不变，电流表的示数增加了0.25A，即通过灯的电流为0.25A，由图甲知，灯的电压为2V，即电源电压为2V，A正确；
B、灯的功率为：
P=UI=2V×0.25A=0.5W，B错误；
C、由欧姆定律，定值电阻的阻值为：
R=UIR=2V0.2A=10Ω；C错误；
D、由并联电路电流的规律，干路电流为：
，电路总功率为：
，D错误。
故选：A。
A、闭合开关S1，为R的简单电路，电流表则R的电流；
再闭合开关S2，灯与R并联，根据并联电路各支路互不影响，可知通过灯的电流，由图甲知灯的电压，即电源电压大小；
B、根据P=UI得出灯的功率；
C、由欧姆定律求出定值电阻的阻值为；
D、由并联电路电流的规律求出干路电流，根据P=UI求出电路总功率。
本题考查并联电路的特点及规律，欧姆定律及电功率公式的运用，从图中获取有效的信息是关键。

11.【答案】升高  比热容

【解析】解：
高压锅密封性能好，里面的水蒸气不易外泄，随着里面水蒸气的增多里面的气压增大。水面上的气压增大时水的沸点升高；
大量增加水面面积，因为水的比热容比较大，在升高相同的温度时可以吸收更多的热量，在降低相同的温度时可以放出更多的热量，可以减小城市的温差。
故答案为：升高；比热容。
一切液体的沸点会随气压的变化而变化，气压越高，沸点越高；气压越低，沸点越低。
水的比热容最大，在相同条件下，水和空气吸收相同的热量，水温变化小。
此题考查了高压锅的原理，体现了物理与生活的紧密联系；同时记住水的比热最大，能解释因为水的比热大，造成的沿海地区冬暖夏凉，暖气中加水，汽车散热箱中加水等等。

12.【答案】正  吸引

【解析】解：三个小球都带电，a、b相互吸引，说明一定带异种电荷，a带负电，则b一定带正电；b、c相互排斥，说明一定带同种电荷，则c带正电。用毛皮摩擦过的橡胶棒带负电，故用毛皮摩擦过的橡胶棒去靠近c，二者将相互吸引。
故答案为：正；吸引。
(1)同种电荷相互排斥，异种电荷相互吸引。
(2)用丝绸摩擦过的玻璃棒带正电，用毛皮摩擦过的橡胶棒带负电。
本题考查电荷间的相互作用规律和两种电荷的特点，要注意这里的前提条件是三个小球都带电。

13.【答案】电动机；通电导线在磁场中受力的作用

【解析】解：由于该装置在太阳能提供电能的情况下运动，即将电能转化为机械能，故里面应该有一个电动机，它是利用通电导线在磁场中受力的作用的原理制成的．
故答案为：电动机；通电导线在磁场中受力的作用．
该题中的小盆景在太阳能电池板的作用下能不断的摆动，即消耗电能而运动，故花盆中肯定有一个小电动机，它的工作原理是利用通电导线在磁场中受力的作用．
据现象能推导出实质，即能通过判断能量的转化，进而确定花盆里面是电动机还是发电机．

14.【答案】串  4

【解析】解：灯泡正常发光时的电压UL=6V，功率PL=3W，
要使灯泡接到8V的电源上时正常发光，应串联一个电阻R分压，
因串联电路中总电压等于各分电压之和，
所以，串联电阻两端的电压：
UR=U−UL=8V−6V=2V，
因串联电路中各处的电流相等，
所以，由P=UI可得，灯泡正常工作时电路中的电流：
I=IL=PLUL=3W6V=0.5A，
由I=UR可得，串联电阻的阻值：
R=URIR=URI=2V0.5A=4Ω。
故答案为：串；4。
灯泡正常发光时的电压和额定电压相等，电源的电压大于灯泡的额定电压时，要使灯泡正常发光应串联一个电阻分压；根据串联电路的电压特点求出串联电阻两端的电压，根据串联电路的电流特点和P=UI求出电路中的电流，再根据欧姆定律求出串联电阻的阻值。
本题考查了串联电路的特点和欧姆定律、电功率公式的应用，要注意用电器正常工作时的电压和额定电压相等。

15.【答案】25 40

【解析】解：由P=U2R可得灯丝电阻：
，
将它接在电压为“110V”的电路中，通过的电流：
I=UR=110V484Ω=522A，
实际功率：
P=UI=110V×522A=25W；
由P=Wt得1kW⋅h的电能可供它连续工作的时间：
t=WP=1kW⋅h25×10−3kW=40h。
故答案为：25；40。
知道灯的额定电压、额定功率，利用P=U2R求灯丝电阻；
知道实际电压，利用欧姆定律求通过的电流，再利用P=UI求灯的实际功率，再利用P=Wt求1kW⋅h的电能可供它连续工作的时间。
本题考查了欧姆定律和电功率公式的应用，知道电灯铭牌的含义(额定电压、额定功率)是关键。

16.【答案】4：5 4：1

【解析】解：
由图可知，只闭合开关S1，两表都是电流表时两灯泡才能发光，此时两电灯并联，甲表测总电流，乙表测通过L1的电流；
由并联电路的电流特点可知，甲电流表示数应大于乙电流表示数，而两电表指针偏转角度相同，说明甲电流表的量程为0−3A、乙电流表的量程为0−0.6A，则可知甲电流表示数是乙电流表示数的5倍，
设乙表中电流为，则甲表中电流为，
则由并联电路的电流特点可知，流过L2中的电流；
则可得：I1I2=I4I=14；
并联电路各支路两端的电压相等，则由欧姆定律I=UR可得：R1R2=UI1UI2=I2I1=41；
闭合开关S1和S2，两灯均发光时，则由图可知此时两表都是电压表，此时两灯泡串联，乙电压表测总电压，甲电压表测L1两端的电压，
因串联电路中各处的电流相等，
则两灯两端的电压之比为：U1U2=IR1IR2=R1R2=41，
乙电压表测总电压，甲电压表测L1两端的电压，由串联电路的电压特点可知，；
故两电表示数之比为：；
此时灯泡L1与L2的电功率之比为：P1P2=U1IU2I=U1U2=41。
故答案为：4：5；4：1。
只闭合开关S1，两表都是电流表时两灯泡才能发光，并且两电灯并联，甲表测总电流，乙表测通过L1的电流；由并联电路的电流特点可知，甲电流表示数应大于乙电流表示数，而两电表指针偏转角度相同，说明甲电流表的量程为0−3A、乙电流表的量程为0−0.6A，则可知甲表示数是乙表示数的5倍，由并联电路的特点和欧姆定律可求得两灯的电阻之比；
闭合开关S1和S2，两灯均发光时，两表都是电压表，且两灯泡串联，乙电压表测总电压，甲电压表测L1两端的电压，由串联电路的电流特点和欧姆定律可先求得两灯两端的电压之比，再由串联电路的电压特点可知两电表的示数之比；根据公式P=UI和串联电路电流相等可知：串联电路各用电器电功率之比等于电压之比。
本题考查了串并联电路的特点和欧姆定律的应用，分清电流表的类型是解题的基础，分清楚电路的连接方式和电表所测的电路元件是关键。

17.【答案】解：
(1)灯泡接法：火线进入开关，经灯泡连到零线，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
(2)两孔插座的接法：左孔接零线；右孔接火线，如图所示：


【解析】(1)灯泡的接法：火线进入开关，再进入灯泡顶端的金属点；零线直接接入灯泡的螺旋套。
(2)两孔插座的接法：左孔接零线；右孔接火线。
掌握家庭电路的灯泡、开关、三孔插座、两孔插座、保险丝的接法，同时考虑使用性和安全性。

18.【答案】

【解析】解：在磁体的周围，磁感线从磁体的N极发出回到S极，所以，根据螺线管周围磁感线的方向可知，螺线管的左端为N极，右端为S极，由安培定则可知螺线管中电流的方向是向上的；
根据异名磁极相互吸引、同名磁极相互排斥可知，小磁针的左端为N极，右端为S极，如图所示：

从螺线管周围的磁感线入手，利用磁感线的特点可以确定螺线管的N、S极，利用磁极间的作用规律可以确定左边小磁针的N、S极偏转；利用安培定则可以确定螺线管中的电流方向。
安培定则共涉及三个方向：电流方向；线圈绕向；磁场方向。告诉其中的两个可以确定第三个；其中，磁场的方向往往和磁感线的方向以及小磁针的N、S极联系在一起；电流的方向经常与电源的正负极联系起来。

19.【答案】使铜棒AB水平向左运动(或使铜棒AB水平向右运动，或使铜棒AB斜向上运动等)不能；因为此时铜棒AB的运动方向正好和蹄形磁体中磁感线的方向一致，不能做切割磁感线运动，不能产生感应电流  保持磁场方向不变，改变导体AB在磁场中的运动方向  保持导体的运动方向不变，将磁体的N、S极对调

【解析】解：
(1)要使电流表指针发生偏转，即要产生感应电流，闭合回路一部分导体必须要做切割磁感线运动；由图可知，使铜棒AB水平向左运动、使铜棒AB水平向右运动、使铜棒AB斜向上运动或斜向下运动时，铜棒都做切割磁感线运动，都会产生感应电流；
(2)铜棒AB上下运动时，正好和蹄形磁体中磁感线的方向一致，不能做切割磁感线运动，所以不能产生感应电流，电流表的指针不能发生偏转；
(3)由于感应电流的方向与导体的运动方向和磁场方向有关，因此要改变感应电流的方向，可以采取以下措施：
①保持磁场方向不变，改变导体AB在磁场中的运动方向；
②保持导体的运动方向不变，将磁体的N、S极对调，即此时上面为S极，下面为N极。
故答案为：
(1)使铜棒AB水平向左运动(或使铜棒AB水平向右运动，或使铜棒AB斜向上运动等)；
(2)不能；因为此时铜棒AB的运动方向正好和蹄形磁体中磁感线的方向一致，不能做切割磁感线运动，不能产生感应电流；
(3)保持磁场方向不变，改变导体AB在磁场中的运动方向；保持导体的运动方向不变，将磁体的N、S极对调。
(1)(2)产生感应电流的条件：电路是闭合的，并且是部分导体做切割磁感线运动；
(3)影响感应电流方向的因素有导体的运动方向和磁场方向，这两个因素中其中一个因素发生变化时，感应电流的方向就会发生变化；若两个因素都发生变化时，则感应电流的方向不会发生变化。
本题考查了产生感应电流的条件和影响感应电流方向的因素，难度不大。

20.【答案】煤油  电流大小  电流通过导体产生的热量跟电阻大小是否有关

【解析】解：
(1)因为相同质量的煤油和水比较，吸收相同的热量，煤油升高的温度多，在短时间内用煤油做实验效果更明显，便于观察；
(2)将滑动变阻器的滑片移至某个位置，闭合开关，观察并记录甲瓶中温度计的示数变化，断开开关；再将滑动变阻器的滑片移至另一个位置，闭合开关，观察并记录甲瓶中温度计的示数变化，断开开关，由于电阻和通电时间相同，滑动变阻器的电阻变化，则通过电阻的电流也会发生变化，故这个实验过程所探究的问题是电流通过导体产生的热量跟电流大小是否有关；
(3)将滑动变阻器的滑片移至某个位置，闭合开关，分别记录5分钟内甲瓶和乙瓶中温度计的示数变化，断开开关；甲乙两瓶中的电阻不同，通电时间和电流相同，这个实验过程所探究的问题是电流通过导体产生的热量跟电阻大小是否有关。
故答案为：(1)煤油；(2)电流大小；(3)电流通过导体产生的热量跟电阻大小是否有关。
(1)从等质量的水和煤油温度随加热时间变化的图象关系分析；
(2)电流产生的热量跟电流大小、电阻大小、通电时间有关。
掌握电流产生热量多少的影响因素，利用控制变量法和转换法探究电流产生热量多少和各影响因素之间的关系。

21.【答案】(1)A；
(2)；
(3)短路；
(4)0.75；8.3；
(5)增大。

【解析】解：(1)2.5V的小灯泡，电阻约为10Ω，由欧姆定律，灯的额定电流约为：
I=ULR=2.5V10Ω=0.25A，由串联电路的规律及欧姆定律，灯正常发时变阻器连入的电阻：
，故选滑动变阻器是A；
(2)原电路中，灯短路了，电压表串联在电路中是错误的，灯与电流表串联，电压表与灯并联，如下所示：

(3)连线好电路后，闭合开关，电流表有示数，则电路为通路，发现小灯泡不亮，电压表无示数，则故障原因可能是小灯泡短路；
(4)故障移除后，移动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.3A，则小灯泡的额定功率是：
P=UI=2.5V×0.3A=0.75W，由欧姆定律，小灯泡正常工作时的电阻是：
R=UI=2.5V0.3A≈8.3Ω；
(5)如图丙所示，小灯泡的电流I与电压U的关系图线不是一条直线，其原因是温度升高，灯丝电阻增大。
故答案为：(1)A；(2)如上；(3)短路；(4)0.75；8.3；(5)增大。
(1)由欧姆定律求出2.5V的小灯泡(电阻约为10Ω的额定电流，由串联电路的规律及欧姆定律求出灯正常发时变阻器连入的电阻确定选用的滑动变阻器；
(2)原电路中，灯短路了，电压表串联在电路中是错误的，灯与电流表串联，电压表与灯并联；
(3)连线好电路后，闭合开关，电流表有示数，则电路为通路，根据小灯泡不亮，电压表无示数分析；
(4)根据电流表选用小量程确定分度值读数，根据P=UI求出小灯泡的额定功率；由欧姆定律求出小灯泡正常工作时的电阻；
(5)灯的温度升高，灯丝电阻增大。
本题测量小灯泡的电功率，考查器材的选择、电路连接、故障分析、功率和电阻计算及影响电阻大小的因素。

22.【答案】解：(1)由ρ=mV可得水的质量：
m=ρV=1×103kg/m3×50×10−3m3=50kg，
水吸收的热量：
；
(2)消耗的天然气：
V=1365.17m3−1365.05m3=0.12m3；
天然气完全燃烧放出的热量：
；
(3)该热水器的热效率：
。
答：(1)水吸收的热量为7.14×106J；
(2)天然气完全燃烧放出的热量为8.4×106J；
(3)该热水器的热效率为85%。

【解析】(1)根据密度公式求出水的质量；知道水的质量、比热容、温度变化，利用求出热水器中的水吸收的热量；
(2)先求出消耗天然气的体积，再利用求热水器加热过程中天然气完全燃烧放出的热量；
(3)该热水器的效率等于水吸收的热量与天然气完全燃烧放出的热量之比。
本题为热量的综合计算题，考查了学生对吸热公式、燃料完全燃烧放热公式、热效率公式的理解和灵活运用，属于中档题。

23.【答案】解：(1)灯泡L标有“6V 3W”字样，表示灯的额定电压为6V，额定功率为3W，
根据P=UI可得，灯的额定电流为：
IL=PU=3W6V=0.5A，
由欧姆定律可得，灯泡的电阻：
RL=UIL=6V0.5A=12Ω；
(2)当S、S1、S2都闭合时，R1短路，R2与灯并联，电流表测干路电流，由于此时灯泡L正常发光，所以电源电压U=UL=6V；
(3)当S闭合，S1、S2断开时，两电阻串联，电压表测R1的电压，电压表示数为2V，根据串联电路电压的规律，R2的电压为：U2=U−U1=6V−2V=4V，
因R1的电压为R2电压的2V4V=12，由分压原理可得R1的阻值：
R1=12R2=12×20Ω=10Ω，
通电1minR1产生的热量为：
Q1=U12R1t=(2V)210Ω×1×60s=24J；
(4)由题意和前面计算可知，R2的阻值大于灯的电阻，根据串联电路总电阻大于其中任一分电阻，并联电路总电阻小于其中任一分电阻，故当只闭合S时，R2与R1串联时，电路的总电阻最大，此时电路的功率最小，
电路消耗的最小功率：
。
答：(1)灯泡电阻为12Ω；
(2)电源电压为6V；
(3)当S闭合，S1，S2断开时，通电1min，R1消耗的电能为24J；
(4)电路消耗的最小功率为1.2W。

【解析】(1)灯泡L标有“6V 3W”字样的含义，根据P=UI可得灯的额定电流；由欧姆定律得出灯的电阻；
(2)当S、S1、S2都闭合时分析电路连接，由于此时灯泡L正常发光确定电源电压；
(3)当S闭合，S1、S2断开时，两电阻串联，电压表测R1的电压，已知电压表示数，根据串联电路电压的规律得出R2的电压，由分压原理可得R1的阻值，根据Q=W=U12R1t求出通电1minR1产生的热量；
(4)由P=U2R分析可知，电路的总电阻最大时，电路的功率最小，根据串联和并联电阻的规律得出电阻的最大电阻，从而求出电路的最小功率。
本题考查串联、并联电路的规律及欧姆定律和电功、电能公式的运用，关键是电路结构的分析。
