2020-2021学年湖北省武汉市蔡甸区光谷实验学校八年级（上）月考物理试卷（12月份）
展开
这是一份2020-2021学年湖北省武汉市蔡甸区光谷实验学校八年级（上）月考物理试卷（12月份），共26页。试卷主要包含了用玻璃杯装半杯水放在白纸前，【答案】A，【答案】C，【答案】D，【答案】B等内容，欢迎下载使用。

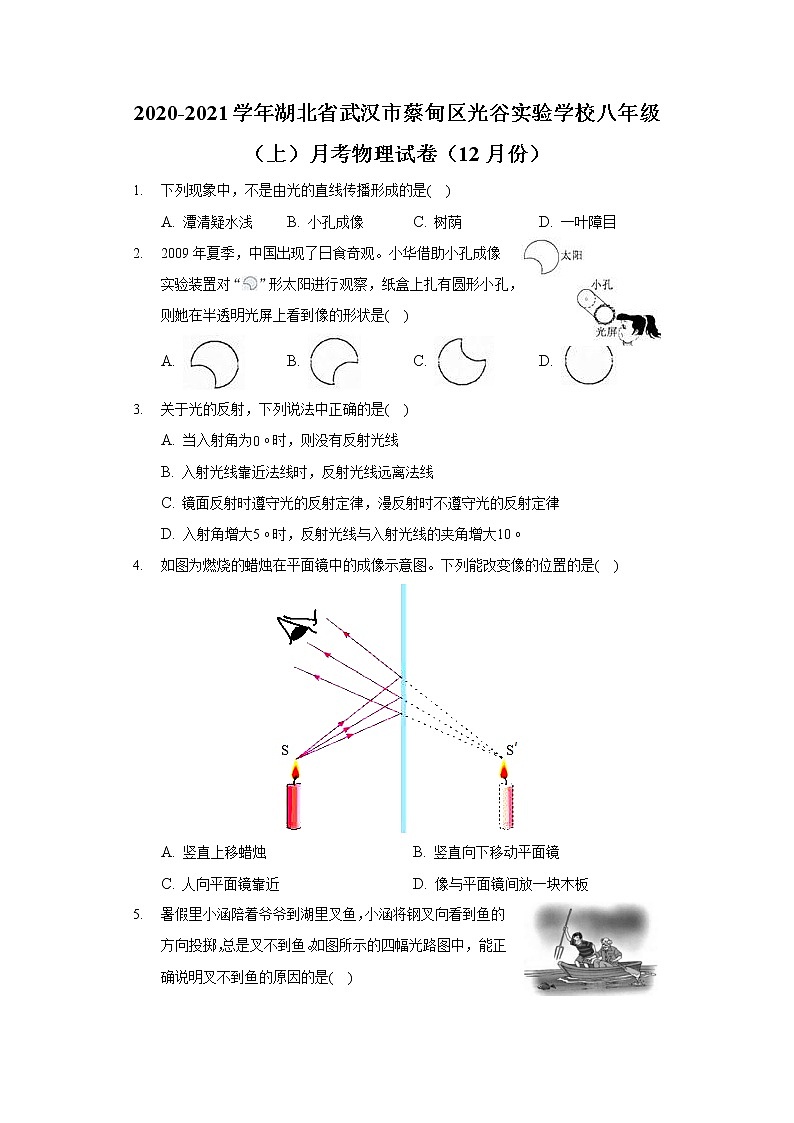

2020-2021学年湖北省武汉市蔡甸区光谷实验学校八年级（上）月考物理试卷（12月份）
1. 下列现象中，不是由光的直线传播形成的是( )
A. 潭清疑水浅 B. 小孔成像 C. 树荫 D. 一叶障目
2. 2009年夏季，中国出现了日食奇观。小华借助小孔成像实验装置对“”形太阳进行观察，纸盒上扎有圆形小孔，则她在半透明光屏上看到像的形状是( )
A. B. C. D.
3. 关于光的反射，下列说法中正确的是( )
A. 当入射角为0∘时，则没有反射光线
B. 入射光线靠近法线时，反射光线远离法线
C. 镜面反射时遵守光的反射定律，漫反射时不遵守光的反射定律
D. 入射角增大5∘时，反射光线与入射光线的夹角增大10∘
4. 如图为燃烧的蜡烛在平面镜中的成像示意图。下列能改变像的位置的是( )
A. 竖直上移蜡烛 B. 竖直向下移动平面镜
C. 人向平面镜靠近 D. 像与平面镜间放一块木板

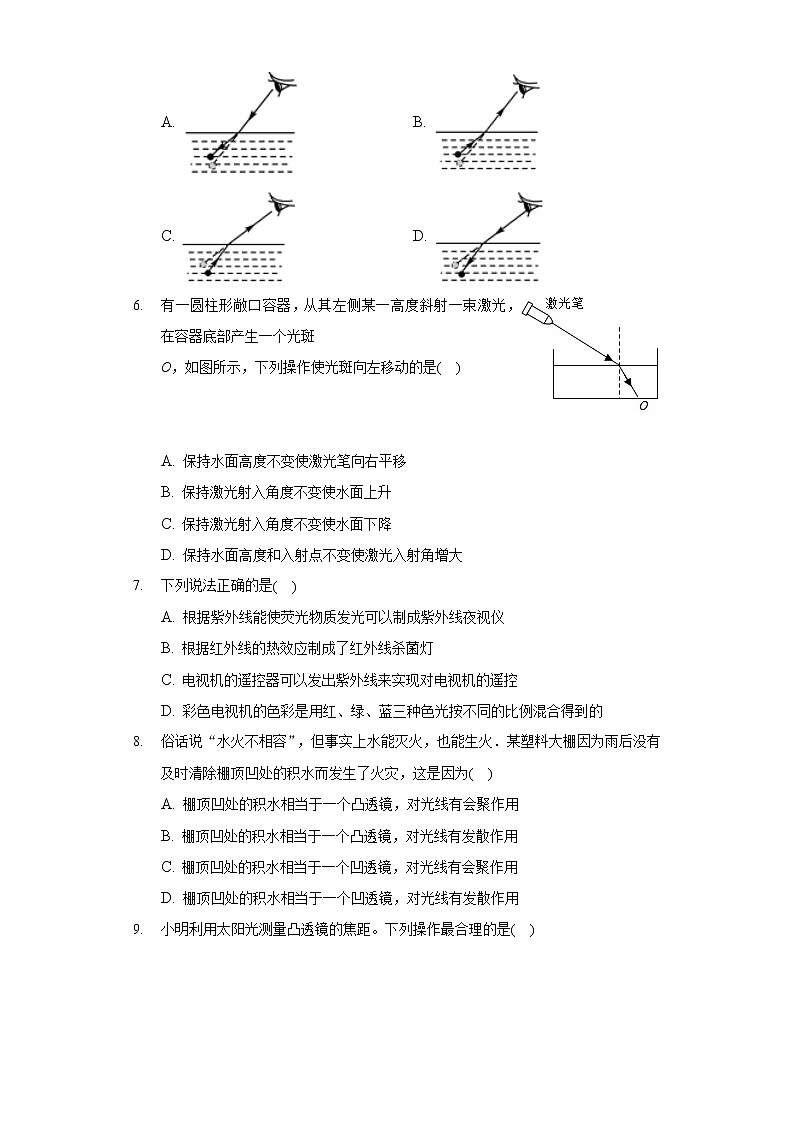

5. 暑假里小涵陪着爷爷到湖里叉鱼，小涵将钢叉向看到鱼的方向投掷，总是叉不到鱼。如图所示的四幅光路图中，能正确说明叉不到鱼的原因的是( )
A. B.
C. D.
6. 有一圆柱形敞口容器，从其左侧某一高度斜射一束激光，在容器底部产生一个光斑
O，如图所示，下列操作使光斑向左移动的是( )
A. 保持水面高度不变使激光笔向右平移
B. 保持激光射入角度不变使水面上升
C. 保持激光射入角度不变使水面下降
D. 保持水面高度和入射点不变使激光入射角增大
7. 下列说法正确的是( )
A. 根据紫外线能使荧光物质发光可以制成紫外线夜视仪
B. 根据红外线的热效应制成了红外线杀菌灯
C. 电视机的遥控器可以发出紫外线来实现对电视机的遥控
D. 彩色电视机的色彩是用红、绿、蓝三种色光按不同的比例混合得到的
8. 俗话说“水火不相容”，但事实上水能灭火，也能生火．某塑料大棚因为雨后没有及时清除棚顶凹处的积水而发生了火灾，这是因为( )
A. 棚顶凹处的积水相当于一个凸透镜，对光线有会聚作用
B. 棚顶凹处的积水相当于一个凸透镜，对光线有发散作用
C. 棚顶凹处的积水相当于一个凹透镜，对光线有会聚作用
D. 棚顶凹处的积水相当于一个凹透镜，对光线有发散作用
9. 小明利用太阳光测量凸透镜的焦距。下列操作最合理的是( )
A. B.
C. D.
10. 如图所示，对光有发散作用的透镜是( )
A. B. C. D.
11. 如图为小李用照相机拍摄的石拱桥照片，下列有关说法错误的是( )
A. 桥在水中的倒影，是由于光的反射现象形成的
B. 桥的倒影看起来比桥暗，是由于一部分光折射到了水中
C. 相机的镜头相当于凸透镜，可用于矫正远视眼
D. 若相机镜头焦距为 f，拍摄时镜头到桥的距离要大于f小于2f
12. 如图所示是小明通过实验得到的凸透镜的像距v和物距u，并得到其关系的图像，由图可知( )
A. 凸透镜的焦距是20cm
B. 当物距为30cm时，其成像特点可应用于照相机
C. 物体从距凸透镜15cm处移动到60cm处的过程中，像逐渐变大
D. 物距从15cm逐渐增大到60cm处的过程中，有时成实像，有时成虚像
13. 小刚是近视眼，爷爷是远视眼，如图为小刚家书桌上的两副眼镜，则( )
A. 甲眼镜是小刚的，乙眼镜是爷爷的
B. 小刚是近视眼，看不清近处
C. 乙眼镜是小刚的，甲眼镜是爷爷的
D. 正常眼的明视距离大约为50cm
14. 如图所示，小明同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是( )
A. 投影仪就是利用这一成像原理制成的
B. 实验中蜡烛越烧越短，光屏上蜡烛的像向上移动，可通过将凸透镜往下移动使像回到光屏中心
C. 为了从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板
D. 要使光屏上烛焰的像变小，只需将蜡烛靠近凸透镜
15. 显微镜能对微小的物体进行高倍数放大，它利用两个焦距不同的凸透镜分别做为物镜和目镜，则物镜和目镜所成的像是( )
A. 物镜成正立、放大的虚像 B. 物镜和目镜都成实像
C. 物镜和目镜都成虚像 D. 目镜成正立、放大的虚像
16. 在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成清晰的像，下列叙述不正确的是( )
A. “眼睛看到物体”的原理与这个装置相似
B. 若用不透明纸紧靠凸透镜遮挡住凸透镜的一部分，光屏上的像会变暗
C. 若将凸透镜换为另一焦距为10cm凸透镜将光屏向右移动一些，光屏上会成清晰的像
D. 保持光屏和蜡烛位置不变，将凸透镜移至标有“40”的位置，光屏上会出现倒立、放大的像
17. 像的成因有三个：直线传播、光的反射和光的折射成像，所成的像，有实像和虚像两种，下面列出了部分成像实例：①小孔成像所成的像；②在潜望镜中看到的景物的像；③放大镜中看到物体的像；④人照镜子时镜中的像；⑤照相机底片上的像，其中属于实像的是______ ，属于折射形成的是______ ，属于反射形成的是______ 。
18. 小明去外婆家，远远看见外婆坐在门口，戴着眼镜在缝衣服。小明大声喊外婆，发现外婆马上取下眼镜抬头朝小明这边看。由此可知，小明的外婆患的是______ (选填“近视”或“远视”)，她佩戴的眼镜镜片是由______ 制成的。
19. 光学器件在生活实际中有很多的应用：
如图所示，是检查视力时的示意图。若测视力时，要使被测试者看到的“视力表”与被测者相距5m，则人距离其背后的视力表为______ m。
20. 如图甲所示，为了扩大司机的观察视野，有些司机会在汽车的后视镜上另外安装一个小型的______ (选境“凸面”或“凹面”)镜。它对光有______ (选填“发散”“会聚”)作用。如图乙所示为了防止碰瓷事件的发生，很多车主都在车上
安装的行车记录仪，便于及时用摄像头将行车过程中发生的事记录下来。在拍摄录像时，屏幕上成______ (选填“缩小”“放大”)的实像，当屏幕上看到物体的图像在变大时，说明汽车在______ (选填“靠近”“远离”)物体。
21. 如图所示白纸上画了两个箭头(图甲).用玻璃杯装半杯水放在白纸前(图乙).人眼观察到位于下方的箭头发生了变化，那是因为玻璃杯下半部相当于一个______，使下方箭头成缩小的______像(选填“实”或“虚”)，这种成像原理在生活中应用的实例有______(写一种)。
22. 在新冠肺炎疫情防控期间，在全国各地的高铁站进出站口布设AI大客流提问检测系统，该系统期中一部分是红外摄像机和人脸摄像机(像距不变，焦距可调)，红外摄像机测温是利用人体______ (填“发出的红外线”或“反射的红外线”)来测量体温的。
如图所示，某人在成像板上已经成清晰的像，此时镜头的焦点在F处，此时成的是倒立______ (选填“缩小”“放大”或“等大”)的______ (选填“实像”“虚像”)；在观察此人的过程中(该人在成像板上的像保持清晰)，如果该人远离镜头，镜头的焦点可能变在______ 点(选填“a”“b”或“c”)。
23. 如图是一兴趣小组制作的多用途手电筒，AB处是可插入胶片的小插口，CD、EF是可左右伸缩的套筒，DF处装入凸透镜。当手电筒先用作照明时，调节套筒，使灯泡灯丝处于凸透镜的______ 位置，射出平行光；在此基础上，作为幻灯机使用时，在AB处插入幻灯片，接下来应把套筒向______ (选填“左”或“右”)移动，才能在前方屏幕上观察到倒立______ (选填“放大”或“缩小”)的实像。当屏幕上的像太大，想将屏幕上的像调小时，应当将手电筒______ (选填“靠近”或“远离”)屏幕，且套筒应______ (选填“前伸”或“后缩”)一些。
24. 如图所示，光在空气和玻璃的界面处同时发生反射和折射，则入射光线是______ ，折射角大小等于______ 度，界面是______ ，界面的______ 方是空气。入射角增大时，折射光线和反射光线的夹角______ (选填“变大”“变小”“不变”)。
25. 雨后晴朗的夜晚，为了不踩到地上的积水，人们根据生活经验判断：迎着月光走，地上发亮的是水。请在示意图中作图以证明此判断。
26. 一束光射向一块玻璃砖(如图)，并穿过玻璃砖，请你画出这束光进入玻璃和离开玻璃后的光线。
27. 如图所示，请画出由烛焰上S点发出的两条光线经过凸透镜后的折射光线，并画出发光点S的像点S′(F是凸透镜的焦点，O是凸透镜的光心，光线SP平行于主光轴)。
28. 小天用图示装置探究“光的反射规律”，请在下列空格中填写适当内容：
(1)先将平面镜放在水平桌面上，再将硬纸板
______ 放置在平面镜上；
(2)如图1中反射角是______ 度；当入射角变大，反射光束______ (选填“偏离”或“靠拢”)法线；
(3)如图2所示，将纸板NOF向后折，在纸板NOF
上不能看到反射光束，小天由此得出结论：反射光线，入射光线和法线在______ ，他的结论______ (选填“可靠”或“不可靠”)。
29. 小阳利用如图甲所示装置“探究平面镜成像特点”。他在水平桌面上铺一张白纸，将一块玻璃板竖立在白纸上，把蜡烛A点燃后放在玻璃板的前面，把另一个相同的蜡烛B，竖立在玻璃板后面移动，直到从不同角度透过玻璃板看，它跟前面蜡烛A的像都完全重合。改变蜡烛A的位置，重复上述步骤，再做两次实验，并把三次实验中蜡烛A和B的位置记录在白纸上，如图乙所示。
(1)为了观察到蜡烛清晰的像，该实验应在亮度______ (选填“较暗”或“较亮”)的环境中进行；
(2)如果将玻璃板竖直向上移动一段距离，观察到蜡烛A的像______ (选填“向上移动”、“向下移动”或“不动”)；
(3)如图乙所示，小阳把白纸沿着玻璃板的位置对折，观察到像与物的对应点完全重合，说明像与物到镜面的距离______ ；
(4)实验中多次改变蜡烛A的位置，是为了多次实验______ (选填“寻找普遍规律”“求平均值减小误差”)。
(5)小阳取走蜡烛B，把光屏放在像的位置，这时透过玻璃板______ (选填“能”或“不能”)在光屏上观察到像，不透过玻璃板从侧面观察光屏上______ (选填“能”或“不能”)观察到像，这说明物体在平面镜中成的是______ (选填“实像”或“虚像”)。
30. 小莉同学用焦距为10cm的凸透镜做“探究凸透镜成像的规律”实验：
(1)如甲图所示，把蜡烛凸透镜、光屏依次放在光具座上，点燃蜡烛，将烛焰、凸透镜、光屏三者中心大致调到______ (选填“同一高度”“同一直线”)。
(2)实验过程中，当蜡烛与凸透镜的距离如图甲所示时，在光屏上可得到一个清晰的倒立、______ 的实像，若保持蜡烛和光屏位置不变，移动透镜至______ cm刻度线处，光屏上能再次呈现清晰的______ (选填“放大”“缩小”“不变”)的像。
(3)如图乙所示，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在______ (选填“A、B、C”)处能观察到蜡烛的像，像是如图丙中的______ (选填“1、2、3、4”)。
(4)实验完成之后，小莉把自己的近视眼镜放在蜡烛与凸透镜之间如图丁所示，光屏上原来清晰的像变得模糊了，若想在光屏上重新得到清晰的像，在不改变蜡烛和凸透镜位置的情况下，应将光屏______ 凸透镜。(选填“靠近”或“远离”)
答案和解析
1.【答案】A
【解析】解：A、潭清疑水浅是光的折射形成的，故A符合题意；
B、小孔成像是光的直线传播形成的，故B不符合题意；
C、树荫属于影子，是由光的直线传播形成的，故C不符合题意；
D、一叶障目，是指一片叶子挡在眼前就看不见东西了，这是因为光是沿直线传播的，故D不符合题意。
故选：A。
(1)光在同一均匀介质中沿直线传播。光沿直线传播的实例有：小孔成像、激光准直、影子、日食和月食等；
(2)光照在不同介质面上时，会发生反射现象，平面镜成像就是具体应用；
(3)光从一种介质斜射入另一种介质时，光的传播方向就会发生偏转，即光的折射现象，凸透镜成像就是具体应用。
此题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解，在学习过程中要善于利用所学知识解释有关现象，达到学以致用的目的。
2.【答案】C
【解析】解：由小孔成像的特点可知日偏食经小孔成的像的缺口正好在日偏食缺口的对侧，所以选项C符合题意；
故选：C。
小孔成像是光的直线传播现象；物体上部的光线通过小孔后，射到了光屏的下部；物体下部的光线通过小孔后，射到了光屏的上部，因此通过小孔后所成的像是倒立的像。
小孔所成的像一定是倒立的实像，此题属于物理基础知识的应用。
3.【答案】D
【解析】解：A、若光垂直照在反射面上，反射光线沿原路返回，入射角为0度，反射角为0度，反射光线、入射光线，法线、三线重合，因此有反射光线，故A错误；
B、在光的反射现象中，反射角随入射角的变化而变化。所以入射光线靠近法线时，反射光线也靠近法线，故B错误；
C、镜面反射遵守光的反射定律，漫反射也遵守光的反射定律，故C错误；
D、因反射角等于入射角，所以当入射角增大5度，反射角也增大5∘，则反射光线与入射光线夹角增大10∘，故D正确。
故选：D。
①要解决此题，需要掌握光的反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角。可归纳为：“三线共面，两线分居，两角相等”。
②要掌握入射角和反射角的概念：知道入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角。
③了解镜面反射和漫发射，特别是发生漫反射时，虽然反射光线不平行，但仍要遵循光的反射定律。
此题主要考查了光的反射定律的内容，首先要搞清反射角与入射角的概念。同时考查了镜面反射和漫反射，两种反射都遵循光的反射定律。
4.【答案】A
【解析】解：A、竖直上移蜡烛，由平面镜成像特点可知，成像位置也会向上移动，相对原成像位置发生变化，故A正确；
B、移平面镜，蜡烛成像位置相对原成像位置不发生变化，故B错误；
C、人向平面镜靠近，蜡烛成像位置相对原成像位置不发生变化，故C错误。
D、像与镜间放一木板，成像位置相对原成像位置不发生变化，故D错误。
故选：A。
平面镜成像的特点是：物体在平面镜中所成的像是虚像，像和物体的大小相等，上下(或左右)相反，它们的连线垂直于镜面，它们到镜面的距离相等。
本题考查平面镜成像特点的应用，理解平面镜成像的特点是答题关键。
5.【答案】C
【解析】解：水中鱼反射出的光，在水面处发生了折射，光由水斜射入空气时发生折射，折射角大于入射角，人认为光是沿直线传播的，所以逆着折射光线看上去，看到的是变浅的鱼的虚像，所以有经验的渔民应该用鱼叉瞄准看到鱼的下方位置，才能将鱼叉到，故C正确。
故选：C。
从鱼身上反射出的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得鱼变浅了。
此题主要考查光的折射现象，理解掌握光的折射规律是解决此类折射问题的关键，无论是从水中看岸上的物体，还是从岸上看水中的物体，看到的都是升高的虚像。
6.【答案】B
【解析】解：
A、保持水面高度不变，使激光笔向右平移，则入射光线和折射光线都向右平移，所以光斑右移，故A错误；
BC、保持激光射入角度不变，使水面上升，由下图可知，入射点向左移动，则光斑向左移动；同理使水面下降，入射点向右移动，则光斑向右移动，故B正确，C错误；
D、保持水面高度和入射点不变，使激光束远离法线时，入射角增大，则折射角变大，光斑会向右移动，故D错误。
故选：B。
(1)光斑的形成原因，激光由空气斜射进入水中，光线要发生偏折；
(2)光斑的移动原因，水面上升或下降，入射角不会发生变化折射角也不会发生变化，但折射点要发生移动，折射光线要发生平行移动，所以找到折射点与水面升降的关系的变化规律，即可找到光斑移动与水面升降的变化关系。
本题考查了对光的折射定律的理解和掌握，能够结合光路图理解会更容易，难度不大。
7.【答案】D
【解析】解：A、根据红外线的热效应，可以制成红外线夜视仪，故A错误；
B、紫外线能杀菌，可以制作紫外线杀菌灯，故B错误；
C、电视机的遥控器可以发出不同频率的红外线来实现对电视机的遥控，故C错误；
D、彩色电视机的色彩是用红、绿、蓝三种色光按不同的比例混合得到的，故D正确。
故选：D。
(1)夜视仪利用了红外线的热效应；
(2)紫外线能杀菌；
(3)红外线可用在遥控器上，实现对电视机等的控制；
(4)光的三原色是红、绿、蓝。
本题考查了红外线与紫外线的应用、光源、光的三原色与颜料三基色的区分等，属光学综合题，总体难度不大。
8.【答案】A
【解析】
【分析】
此题灵活考查了对凸透镜的会聚作用的理解和应用，此题与实际生活联系密切，体现了从物理走向生活的理念。
解答本题需掌握凸透镜也叫会聚透镜，对光线有会聚作用；塑料薄膜和水都是透明的，雨水积压在塑料棚上会使塑料布下凸，导致中间厚边缘薄，类似凸透镜。
【解答】
下雨后，在塑料棚顶凹处的积水就像一个形状不规则的“凸透镜”，阳光通过这些“凸透镜”会聚，照到物体上，有发生火灾的隐患，所以雨过天晴后，要将塑料棚上的积水放掉。
故选A。
9.【答案】C
【解析】解：
利用会聚太阳光法测焦距时，要将凸透镜正对着太阳光，太阳光经凸透镜后将会聚在焦点。所以把白纸(光屏)置于另一侧，改变白纸与凸透镜间的距离，直到光屏上出现一个最小、最亮的光斑，这个光斑便为焦点，测出光斑到凸透镜的距离，可得凸透镜的焦距。可见ABD错、C正确。
故选：C。
平行于主光轴的光线，经凸透镜折射后会聚于凸透镜的焦点。据此可以利用会聚太阳光法测凸透镜的焦距：
太阳光可以近似看为平行光源，将凸透镜正对着太阳光，太阳光经凸透镜后将会聚在焦点。所以把光屏置于另一侧，改变光屏与凸透镜间的距离，直到光屏上出现一个最小、最亮的光斑，这个光斑便为焦点，测出光斑到凸透镜的距离，便是焦距。
本题考查了会聚太阳光法测凸透镜焦距的方法，注意：凸透镜要正对太阳光。
10.【答案】B
【解析】解：凹透镜是指中间比边缘薄的透镜，凹透镜对光线有发散作用，所以凹透镜又叫发散透镜，符合这个特点的透镜是B。
故选：B。
中间比边缘厚的透镜为凸透镜，对光线有会聚作用；中间比边缘薄的透镜为凹透镜，对光线有发散作用。
知道凸透镜对光线有会聚作用、凹透镜对光线有发散作用，以及相关的应用。
11.【答案】D
【解析】解：A、石拱桥在水中的倒影等同于平面镜成像，是光的反射形成的，故A正确；
B、倒影看起来比桥本身暗一些，主要是因为桥的光射到水面时，有一部分发生了折射，故B正确；
C、照相机的镜头相当于凸透镜，远视眼是像呈在视网膜的后方，要想使像呈在视网膜上，应戴一会聚透镜，即凸透镜，所以该眼镜可以用以矫正远视眼，近视眼应该利用凹透镜矫正，故C正确；
D、照相机的原理：凸透镜满足u>2f，成倒立缩小的实像；若相机镜头焦距为f，拍摄时镜头到桥的距离要大于2f，故D错误。
故选：D。
(1)桥在水中的倒影应用的是平面镜成像的原理。
(2)倒影是景物反射的光线到水面，在被水面吸收一部分后再反射出来，所以亮度肯定不及景物本身了。
(3)照相机的原理：凸透镜满足u>2f，成倒立缩小的实像；凹透镜的中间比边缘薄，对光线有发散作用。用于矫正近视眼。
此题考查光的反射现象，光的折射现象，凸透镜成像规律及其应用等知识点，是一道综合性较强的题目。
12.【答案】B
【解析】解：
A、由图知，当物距为20cm时，像距也为20cm，根据凸透镜成像的规律，物距等于2倍焦距时，成倒立等大的实像，此时像距与物距相等，所以2f=20cm，则f=10cm，故A错误；
B、f=10cm，2f=20cm，当u=30cm时，物距大于二倍焦距，所以成倒立、缩小的实像，照相机是根据这一原理制成的，故B正确；
C、把物体从距凸透镜15cm处移到30cm处的过程中，物距逐渐增大，所以成的像逐渐减小，故C错误；
D、物距从15cm逐渐增大到60cm处的过程中，物距大于焦距，始终成的是实像，故D错误。
故选：B。
通过图像分析出该凸透镜的焦距。
凸透镜成像规律：物距小于焦距成正立、放大的虚像；物距大于一倍焦距小于二倍焦距成倒立、放大的实像；物距等于二倍焦距成倒立等大实像；物距大于二倍焦距成倒立、缩小的实像；
成实像时：物像异侧，物距变大，像距变小，像变小。若物距减小，像距增大，像变大。
此题主要考查了凸透镜成像的应用，要熟记凸透镜成像的规律，特别搞清像的特点及像距与物距之间的关系。解决此题的关键是通过图像确定凸透镜的焦距。
13.【答案】C
【解析】解：AC、由图知，甲眼镜成正立、放大的像，是凸透镜，是矫正远视眼的眼镜，所以是爷爷的眼镜；乙眼镜成正立、缩小的像，是一个凹透镜，是矫正近视眼的眼镜，所以是小刚的眼镜。故A错误、C正确；
B、小刚是近视眼，能看清近处的物体，看不清远处的物体，故B错误；
D、正常眼的明视距离大约为25cm，故D错误。
故选：C。
生活中矫正视力的眼镜有两种，一种是远视眼镜(凸透镜)，一种是近视眼镜(凹透镜)；物体在凸透镜焦距以内时，相当于放大镜，成正立放大的虚像；凹透镜成正立、缩小的虚像。
根据眼镜成像情况判断是凸透镜还是凹透镜，根据凸透镜和凹透镜的应用进行解题。同时，本题还考查了对明视距离的了解，属基础题。
14.【答案】B
【解析】解：A、由图知，蜡烛放在2倍焦距之外，所以此时成缩小、倒立的实像。照相机是根据这个原理制成的。而幻灯机是根据物距处于f和2f之间时，成放大、倒立的实像原理制成，故A错误。
B、由于成的实像是倒立的，所以蜡烛越烧越短，光屏上烛焰的像就应该越向上移动，由于经过光心的光线的传播方向不变，则可以将凸透镜往下移动使像回到光屏中心，故B正确。
C、为了便于从不同方向观察光屏上的像，光屏应选用较粗糙的毛玻璃板，故C正确。
D、要使光屏上的烛焰的像变大，蜡烛应靠近凸透镜，同时要将光屏远离凸透镜，故D错误。
故选：B。
解答此题从以下知识点入手：
①凸透镜成像规律：物距小于焦距成正立放大虚像。应用是放大镜。
物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距。应用是幻灯机、投影仪。
物距等于二倍焦距成倒立等大实像，像距等于二倍焦距。
物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距。应用是照相机。
②知道要从不同方向看到同一个物体，需要发生漫发射。
③成实像时：物像异侧，物距变大，像距变小，像变小。
此题主要考查了凸透镜成像的规律及应用。首先要熟练掌握规律的内容，要做到灵活运用，同时还考查了漫反射在生活中的应用。
15.【答案】D
【解析】解：(1)显微镜的物镜焦距短，载物台上的物体在物镜的一倍焦距和二倍焦距之间，通过物镜成倒立、放大的实像；
(2)显微镜通过物镜成倒立、放大的实像，这个实像位于目镜的焦点之内，通过目镜成正立、放大的虚像；
故选：D。
显微镜由物镜和目镜组成，显微镜的物镜成的是放大、倒立的实像，目镜成的是正立、放大的虚像。
本题考查了显微镜的物镜和目镜的成像特点，它们都是利用了凸透镜的成像规律，显微镜的物镜成放大实像，目镜成放大的虚像。
16.【答案】C
【解析】(1)因为物距40厘米，像距20厘米，物距大于像距，所以成倒立放大的实像。故A正确。(2)因为凸透镜成像中，通过凸透镜的有效面积大小不影响成像完整性，但影响成像的明暗程度。故B正确。(3)因为凸透镜这时候成倒立缩小的实像，所以有不等式：f
(1)此题关键是应用凸透镜成像规律，应用f
17.【答案】①⑤ ③⑤ ②④
【解析】解：
①小孔成像，成的是实像，是由光的直线传播形成的；
②从潜望镜中观察景物，属于平面镜成像，观察到的是虚像，是由光的反射形成的；
③用放大镜看物体，看到的是正立放大的虚像，是由光的折射形成的；
④人照镜子时镜中的像，观察到的是虚像，是由光的反射形成的。
⑤照相机底片上的像，是倒立缩小的实像，是由光的折射形成的；
由以上分析可知，属于实像的是①⑤；属于虚像的是②③④；属于折射形成的是③⑤；属于反射形成的是②④。
故答案为：①⑤；③⑤；②④。
实像和虚像的区别：
(1)成因不同，实像是由实际光线会聚而成的，而虚像是由实际光线的反向延长线会聚而成的；
(2)像的倒正不同，实像一般是倒立的，而虚像是正立的；
(2)实像能用光屏接收，而虚像不能用光屏接收；
据此分析解答此题。
本题综合考查了光的直线传播现象、折射现象和反射现象，注意对实像和虚像的理解。
18.【答案】远视 凸透镜
【解析】解：远视眼是晶状体曲度变小，会聚能力减弱，即折光能力减弱，像呈在视网膜的后方，应佩戴会聚透镜(即凸透镜)，使光线提前会聚。小明大声喊外婆，发现外婆马上取下眼镜抬头朝小明这边看。由此可知，小明的外婆患的是远视，她佩戴的眼镜镜片是由凸透镜制成的。
故答案为：远视；凸透镜。
解答本题需掌握远视眼是晶状体会聚能力减弱，像呈在视网膜的后方，应佩戴凸透镜矫正。
本题通过考查远视眼镜的镜片是什么透镜，目的是考查学生远视眼的成因，以及矫正方法的理解和掌握，是一道基础题。
19.【答案】1
【解析】解：
借助平面镜检查视力时，利用的是光的反射现象；人通过平面镜观察到的是视力表的虚像；
设视力表到人的距离为L，由图知，人距离平面镜为2m，则视力表到镜面的距离为L+2m；则视力表的像到镜面的距离为L+2m，则人与视力表的像之间的距离为：5m=L+2m+2m，解得L=1m。
故答案为：1。
平面镜成像是光的反射现象，物体在平面镜中成正立、等大的虚像，物像到平面镜的距离相等，物像连线与镜面垂直，物像到平面镜的距离相等。
平面镜成像时，物像相当于平面镜对称，在平面镜成像习题中有广泛的应用，要熟练掌握。
20.【答案】凸面 发散 缩小 靠近
【解析】解：(1)汽车的观后镜是利用凸面镜，凸面镜对光线有发散的作用，应用在汽车的观后镜上，能扩大人的视野；
(2)行车记录仪的摄像头的镜头相当于一个凸透镜。拍摄物体时，物体在二倍焦距以外，物体所成的像是倒立、缩小的实像；根据凸透镜成实像时，物距越小，像距越大、像越大，当屏幕上看到物体的图像在变大时，说明汽车在靠近物体。
故答案为：凸面镜；发散；缩小；靠近。
(1)用球的外面做反射面是凸面镜，凸面镜对光线有发散作用。汽车的观后镜是利用凸面镜，成正立的、缩小的虚像，增大观察范围；
(2)行车记录仪的摄像头是利用当物体在二倍焦距以外时，凸透镜成倒立、缩小的实像的原理工作的，凸透镜成实像时，物近像远像变大。
本题主要考查的是凸面镜的特点以及凸透镜成像规律的应用，关键是记熟成像规律，并搞清物距像距之间的关系。知道成实像时，物距越大，像越小，像距也越小。
21.【答案】凸透镜 实 照相机
【解析】
【分析】
根据凸透镜成像的三种情况和应用进行判断：
u>2f，成倒立、缩小的实像，应用于照相机。
2f>u>f，成倒立、放大的实像，应用于幻灯机。
u
【解答】
解：人眼观察到位于下方的箭头发生了变化，那是因为玻璃杯下半部相当于一个凸透镜，U>2f时，凸透镜成倒立缩小的实像；照相机就是利用此原理制成的。
故答案为：凸透镜；实；照相机。
22.【答案】发出的红外线 缩小 实像 c
【解析】解：红外摄像机测温是利用人体发出的红外线来测量体温的。
图中物距大于像距，且像和物在透镜的两侧，故成的是倒立缩小像的实像。如果该人远离镜头，物距增大，像距减小，像点更靠近凸透镜的焦点，在镜头和成像板不动的情况下，镜头的焦点应该变在c点。
故答案为：发出的红外线；缩小；实像；c。
一切物体都在不停的向外辐射红外线。
人始终在成像板上成像说明凸透镜成实像，。凸透镜成实像时，物距增大(远离凸透镜焦点)，像距减小(靠近凸透镜的焦点)，像变小；同理：物距减小(靠近凸透镜焦点)，像距增大(远离凸透镜的焦点)，像变大。
掌握凸透镜成实像时物距和像距之间的变化关系是解答此题的关键。
23.【答案】焦点 右 放大 靠近 前伸
【解析】解：(1)平行于主光轴的光线经过凸透镜折射后会聚于一点，即焦点。因此根据光路的可逆性，要使灯丝发出的光线经过凸透镜折射后成为平行光，就要把小灯泡的灯丝置于该凸透镜的焦点处。
(2)当作为手电筒使用时，灯泡与凸透镜间的距离等于焦距，现在要作为幻灯机使用，此时幻灯片 AB与凸透镜间的距离应大于一倍焦距，而原来灯泡与凸透镜之间的距离才等于一倍焦距，因此要增大AB与凸透镜之间的距离，即向右移动套筒。
(3)幻灯机成像原理是：当2f>u>f时，成倒立的放大的实像；
(4)想将屏幕上的像调小时，应减小像距，增大物距，故应当将手电筒靠近屏幕，且套筒应前伸一些。
故答案为：焦点；右；放大；靠近；前伸。
(1)要使灯泡发出的光经过凸透镜折射后成为平行光，可以从平行光经过凸透镜折射后会聚于一点，利用光路可逆来考虑解决。
(2)原来的成为平行光时灯泡与镜头的距离(焦距)，现在要作为幻灯机使用，此时物距(AB与DF间的距离)要大于焦距，由此可以确定套筒的移动方向。
(3)根据凸透镜成像的规律及其应用之一：当2f>u>f时，成倒立的放大的实像；
(4)凸透镜成实像时，物距变大，像距变小，像变小。
在此题中，做灯泡时确定的灯泡与凸透镜间的距离(焦距)，而现在AB与凸透镜间的距离要大于一倍焦距且小于二倍焦距，明确它们之间的关系是确定套筒移动方向的关键。
24.【答案】CO 30 MN 左 变小
【解析】解：由光的反射定律和光的折射定律可知，反射光线、入射光线分居法线两侧，反射角等于入射角，且折射光线、入射光线分居法线两侧，所以CO为入射光线，AO为反射光线，OB为折射光线，法线为PQ，界面为MN；
光线与界面的夹角为30∘，则入射角为90∘−30∘=60∘，
折射角为∠BOQ=30∘，
由于折射角小于入射角，据光的折射定律：当光线从空气斜射入其它透明介质时，折射角小于入射角，故界面MN左方是空气。
入射角增大时，反射角增大，折射角增大，折射光线和反射光线的夹角变小。
故答案为：CO；30；MN；左；变小。
(1)光的反射定律：反射光线、入射光线和法线都在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角；
(2)光的折射定律：折射光线、入射光线和法线都在同一平面内，折射光线、入射光线分居法线两侧，当光从空气斜射入水中时，折射角小于入射角，而当光从水中斜射入空气中时，折射角大于入射角。
本题考查了光的反射定律和折射规律的应用，关键是要先由反射角等于入射角找出入射光线和反射光线，然后即可确定法线、界面，其他问题迎刃而解。
25.【答案】解：
迎着月光走，地上的水面对月光发生镜面反射，作出月亮关于水面的对称点，即为月亮的像，然后连接月亮的像和人眼，与水面相交于一点，即为入射点，再连接入射点和人眼，即为反射光线，如下图所示：
如上图，迎着月光走，地上的水面对月光发生镜面反射，反射光线强，入射到人眼的光线多，地面对月光发生漫反射，反射光线弱，所以地上发亮的是水。
故答案为：示意图中及证明判断见解答。
【解析】(1)平行光射向平而光滑的反射面，反射光线平行射出，这种反射是镜面反射；平行光射向凹凸不平的反射面，反射光线射向四面八方，这种反射是漫反射。
(2)人感觉物体的亮暗，关键是进入眼睛的光的多少，进入眼睛的光多就感觉亮，进入眼睛的光少就感觉暗。
此题考查平面镜相关作图、光的反射光路图的画法，关键是知道人感觉物体的亮暗，关键是进入眼睛的光的多少，进入眼睛的光多就感觉亮，进入眼睛的光少就感觉暗。
26.【答案】
【解析】
【分析】
当光从空气斜射入玻璃时，折射光线和入射光线分居法线的两侧，折射角小于入射角；当光从玻璃斜射入空气时，折射光线和入射光线分居法线的两侧，折射角大于入射角。
解答本题要注意：光从空气斜射入玻璃和光从玻璃斜射入空气时，入射角和折射角的大小关系是不同的。
【解答】
过入射点先作法线，当光从空气斜射入玻璃时，折射光线和入射光线分居法线的两侧，折射角小于入射角，由此在法线右侧的玻璃中画出折射光线；
当光从玻璃斜射入空气时，折射光线和入射光线分居法线的两侧，折射角大于入射角，由此在法线右侧的空气中画出折射光线。如图所示：
。
27.【答案】解：
过光心的光线经凸透镜折射后传播方向不改变，平行于主光轴的光线经凸透镜折射后将过焦点；据此画出两条折射光线，再将两条折射光线反向延长，反向延长线的交点即为发光点S的像点S′.如图所示：
【解析】在作凸透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点作出反射光线，反向延长两条折射光线，即可得到发光点S的像点S′。
凸透镜的三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴。②平行于主光轴的光线经凸透镜折射后将过焦点。③过光心的光线经凸透镜折射后传播方向不改变。
28.【答案】垂直 44 偏离 同一平面内 可靠
【解析】解：(1)为了使光的传播路径能呈现在硬纸板上，应让硬纸板B垂直放置在平面镜A上，让激光紧贴纸板射向O点。
(2)由图知OE是入射光线，则OF是反射光线，入射角是入射光线与法线的夹角，所以入射角为90∘−46∘=44∘，反射角等于入射角，也是44∘；
当入射角变大时，入射光线偏离法线，此时反射角也变大，反射光线将偏离法线；
(3)在实验过程中，将纸板向后折，此时在纸板NOF上将不能看到反射光线，反射光线仍然是存在，实验说明反射光线、入射光线和法线在同一平面内；他的结论是可靠的。
故答案为：(1)垂直；(2)44；偏离；(3)同一平面内；可靠。
(1)探究光的反射定律时，应让硬纸板垂直放置，这样光的传播路径能呈现在纸上。
(2)光的反射定律：反射光线、入射光线和法线都在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角。
要掌握光的反射定律的内容，知道反射光线、入射光线、法线在同一平面内，反射光线与入射光线分居法线两侧，反射角等于入射角。
29.【答案】较暗 不动 相等 寻找普遍规律 能 不能 虚像
【解析】解：(1)成像的蜡烛是光源，比较亮，环境较暗，像会更亮，故为了观察到蜡烛清晰的像，该实验应在亮度较暗的环境中进行；
(2)将玻璃板竖直向上移动一段距离，A蜡烛位置不变，A蜡烛和像还是关于玻璃板对称，所以A蜡烛像不动。
(3)把白纸沿着玻璃板的位置对折，观察到像与物的对应点完全重合，说明像和物体关于玻璃板对称，所以像与物到镜面的距离相等。
(4)一次实验不具备代表性，实验中多次改变蜡烛A的位置，是为了寻找普遍规律，避免实验现象的偶然性。
(5)光屏是否能承接到像，眼睛要直接观察光屏，不透过玻璃板观察光屏，光屏上没有像，说明平面镜成虚像。
故答案为：(1)较暗；(2)不动；(3)相等；(4)寻找普遍规律；(5)能；不能；虚像。
(1)玻璃板既能反射成像，又能透光，我们能看到物体在平面镜中成像，又能看到代替A蜡烛的B蜡烛，当B蜡烛和A蜡烛的像重合时，像和物体大小相等，并且能确定像的位置。
平面镜成像时，成像物体越亮，环境越暗，像越亮，便于观察。
(2)根据像和物体关于平面镜对称来解答。
(3)物体在平面镜中成像，像和物体到平面镜的距离相等。
(4)一次实验不具备代表性，具有很大的偶然性，所以应采取同样的实验方案多做几次，才能保证结论的正确。
(5)光屏能承接到实像，光屏不能承接到虚像，光屏是否能承接到像，眼睛要直接观察光屏，不能透过玻璃板观察光屏。
对于通过实验探究得到实验结论的问题，不但要掌握实验结论，更重要的要掌握实验探究的过程，一般这是实验题的出题方向。
30.【答案】同一高度 放大 40 缩小 B 4 远离
【解析】解：(1)在探究凸透镜成像规律实验中，为了使实像能够成在光屏中心，通常将烛焰、凸透镜、光屏三者中心大致调到同一高度。故答案为：同一高度。
(2)从光具座上读出：物距15厘米，像距30厘米，像距大于物距，所以成倒立放大的实像，当物距30厘米，这时候凸透镜移动至40厘米处，又像距15厘米，像距小于物距，则成倒立缩小的实像。故答案为：放大、40、缩小。
(3)因为根据题干条件，当物距为15厘米，能够成倒立放大的实像，所以根据凸透镜成像规律：f
(1)该题考查了探究凸透镜成像的常规技能，观察实像与虚像的方法区别。(2)该题把凸透镜成倒立放大实像时候的物距，由15厘米，调节为30厘米，而像距由30厘米调节为15厘米，则可以使用折射光路可逆的原理，判断能够成实像，由于像距小于物距，故成倒立缩小的实像。(3)考查了凹透镜在近视眼调节中，改变光路的原理，使成像的像距增大。
2020-2021学年湖北省武汉市蔡甸区光谷实验学校八年级（上）月考物理试卷（12月份）
1. 下列现象中，不是由光的直线传播形成的是( )
A. 潭清疑水浅 B. 小孔成像 C. 树荫 D. 一叶障目
2. 2009年夏季，中国出现了日食奇观。小华借助小孔成像实验装置对“”形太阳进行观察，纸盒上扎有圆形小孔，则她在半透明光屏上看到像的形状是( )
A. B. C. D.
3. 关于光的反射，下列说法中正确的是( )
A. 当入射角为0∘时，则没有反射光线
B. 入射光线靠近法线时，反射光线远离法线
C. 镜面反射时遵守光的反射定律，漫反射时不遵守光的反射定律
D. 入射角增大5∘时，反射光线与入射光线的夹角增大10∘
4. 如图为燃烧的蜡烛在平面镜中的成像示意图。下列能改变像的位置的是( )
A. 竖直上移蜡烛 B. 竖直向下移动平面镜
C. 人向平面镜靠近 D. 像与平面镜间放一块木板
5. 暑假里小涵陪着爷爷到湖里叉鱼，小涵将钢叉向看到鱼的方向投掷，总是叉不到鱼。如图所示的四幅光路图中，能正确说明叉不到鱼的原因的是( )
A. B.
C. D.
6. 有一圆柱形敞口容器，从其左侧某一高度斜射一束激光，在容器底部产生一个光斑
O，如图所示，下列操作使光斑向左移动的是( )
A. 保持水面高度不变使激光笔向右平移
B. 保持激光射入角度不变使水面上升
C. 保持激光射入角度不变使水面下降
D. 保持水面高度和入射点不变使激光入射角增大
7. 下列说法正确的是( )
A. 根据紫外线能使荧光物质发光可以制成紫外线夜视仪
B. 根据红外线的热效应制成了红外线杀菌灯
C. 电视机的遥控器可以发出紫外线来实现对电视机的遥控
D. 彩色电视机的色彩是用红、绿、蓝三种色光按不同的比例混合得到的
8. 俗话说“水火不相容”，但事实上水能灭火，也能生火．某塑料大棚因为雨后没有及时清除棚顶凹处的积水而发生了火灾，这是因为( )
A. 棚顶凹处的积水相当于一个凸透镜，对光线有会聚作用
B. 棚顶凹处的积水相当于一个凸透镜，对光线有发散作用
C. 棚顶凹处的积水相当于一个凹透镜，对光线有会聚作用
D. 棚顶凹处的积水相当于一个凹透镜，对光线有发散作用
9. 小明利用太阳光测量凸透镜的焦距。下列操作最合理的是( )
A. B.
C. D.
10. 如图所示，对光有发散作用的透镜是( )
A. B. C. D.
11. 如图为小李用照相机拍摄的石拱桥照片，下列有关说法错误的是( )
A. 桥在水中的倒影，是由于光的反射现象形成的
B. 桥的倒影看起来比桥暗，是由于一部分光折射到了水中
C. 相机的镜头相当于凸透镜，可用于矫正远视眼
D. 若相机镜头焦距为 f，拍摄时镜头到桥的距离要大于f小于2f
12. 如图所示是小明通过实验得到的凸透镜的像距v和物距u，并得到其关系的图像，由图可知( )
A. 凸透镜的焦距是20cm
B. 当物距为30cm时，其成像特点可应用于照相机
C. 物体从距凸透镜15cm处移动到60cm处的过程中，像逐渐变大
D. 物距从15cm逐渐增大到60cm处的过程中，有时成实像，有时成虚像
13. 小刚是近视眼，爷爷是远视眼，如图为小刚家书桌上的两副眼镜，则( )
A. 甲眼镜是小刚的，乙眼镜是爷爷的
B. 小刚是近视眼，看不清近处
C. 乙眼镜是小刚的，甲眼镜是爷爷的
D. 正常眼的明视距离大约为50cm
14. 如图所示，小明同学在“探究凸透镜成像规律”实验时，烛焰在光屏上成了一个清晰的像，下列说法正确的是( )
A. 投影仪就是利用这一成像原理制成的
B. 实验中蜡烛越烧越短，光屏上蜡烛的像向上移动，可通过将凸透镜往下移动使像回到光屏中心
C. 为了从不同方向观察光屏上的像，光屏应选用较光滑的玻璃板
D. 要使光屏上烛焰的像变小，只需将蜡烛靠近凸透镜
15. 显微镜能对微小的物体进行高倍数放大，它利用两个焦距不同的凸透镜分别做为物镜和目镜，则物镜和目镜所成的像是( )
A. 物镜成正立、放大的虚像 B. 物镜和目镜都成实像
C. 物镜和目镜都成虚像 D. 目镜成正立、放大的虚像
16. 在“探究凸透镜成像规律”的实验中，蜡烛、凸透镜和光屏的位置如图所示，烛焰在光屏上恰好成清晰的像，下列叙述不正确的是( )
A. “眼睛看到物体”的原理与这个装置相似
B. 若用不透明纸紧靠凸透镜遮挡住凸透镜的一部分，光屏上的像会变暗
C. 若将凸透镜换为另一焦距为10cm凸透镜将光屏向右移动一些，光屏上会成清晰的像
D. 保持光屏和蜡烛位置不变，将凸透镜移至标有“40”的位置，光屏上会出现倒立、放大的像
17. 像的成因有三个：直线传播、光的反射和光的折射成像，所成的像，有实像和虚像两种，下面列出了部分成像实例：①小孔成像所成的像；②在潜望镜中看到的景物的像；③放大镜中看到物体的像；④人照镜子时镜中的像；⑤照相机底片上的像，其中属于实像的是______ ，属于折射形成的是______ ，属于反射形成的是______ 。
18. 小明去外婆家，远远看见外婆坐在门口，戴着眼镜在缝衣服。小明大声喊外婆，发现外婆马上取下眼镜抬头朝小明这边看。由此可知，小明的外婆患的是______ (选填“近视”或“远视”)，她佩戴的眼镜镜片是由______ 制成的。
19. 光学器件在生活实际中有很多的应用：
如图所示，是检查视力时的示意图。若测视力时，要使被测试者看到的“视力表”与被测者相距5m，则人距离其背后的视力表为______ m。
20. 如图甲所示，为了扩大司机的观察视野，有些司机会在汽车的后视镜上另外安装一个小型的______ (选境“凸面”或“凹面”)镜。它对光有______ (选填“发散”“会聚”)作用。如图乙所示为了防止碰瓷事件的发生，很多车主都在车上
安装的行车记录仪，便于及时用摄像头将行车过程中发生的事记录下来。在拍摄录像时，屏幕上成______ (选填“缩小”“放大”)的实像，当屏幕上看到物体的图像在变大时，说明汽车在______ (选填“靠近”“远离”)物体。
21. 如图所示白纸上画了两个箭头(图甲).用玻璃杯装半杯水放在白纸前(图乙).人眼观察到位于下方的箭头发生了变化，那是因为玻璃杯下半部相当于一个______，使下方箭头成缩小的______像(选填“实”或“虚”)，这种成像原理在生活中应用的实例有______(写一种)。
22. 在新冠肺炎疫情防控期间，在全国各地的高铁站进出站口布设AI大客流提问检测系统，该系统期中一部分是红外摄像机和人脸摄像机(像距不变，焦距可调)，红外摄像机测温是利用人体______ (填“发出的红外线”或“反射的红外线”)来测量体温的。
如图所示，某人在成像板上已经成清晰的像，此时镜头的焦点在F处，此时成的是倒立______ (选填“缩小”“放大”或“等大”)的______ (选填“实像”“虚像”)；在观察此人的过程中(该人在成像板上的像保持清晰)，如果该人远离镜头，镜头的焦点可能变在______ 点(选填“a”“b”或“c”)。
23. 如图是一兴趣小组制作的多用途手电筒，AB处是可插入胶片的小插口，CD、EF是可左右伸缩的套筒，DF处装入凸透镜。当手电筒先用作照明时，调节套筒，使灯泡灯丝处于凸透镜的______ 位置，射出平行光；在此基础上，作为幻灯机使用时，在AB处插入幻灯片，接下来应把套筒向______ (选填“左”或“右”)移动，才能在前方屏幕上观察到倒立______ (选填“放大”或“缩小”)的实像。当屏幕上的像太大，想将屏幕上的像调小时，应当将手电筒______ (选填“靠近”或“远离”)屏幕，且套筒应______ (选填“前伸”或“后缩”)一些。
24. 如图所示，光在空气和玻璃的界面处同时发生反射和折射，则入射光线是______ ，折射角大小等于______ 度，界面是______ ，界面的______ 方是空气。入射角增大时，折射光线和反射光线的夹角______ (选填“变大”“变小”“不变”)。
25. 雨后晴朗的夜晚，为了不踩到地上的积水，人们根据生活经验判断：迎着月光走，地上发亮的是水。请在示意图中作图以证明此判断。
26. 一束光射向一块玻璃砖(如图)，并穿过玻璃砖，请你画出这束光进入玻璃和离开玻璃后的光线。
27. 如图所示，请画出由烛焰上S点发出的两条光线经过凸透镜后的折射光线，并画出发光点S的像点S′(F是凸透镜的焦点，O是凸透镜的光心，光线SP平行于主光轴)。
28. 小天用图示装置探究“光的反射规律”，请在下列空格中填写适当内容：
(1)先将平面镜放在水平桌面上，再将硬纸板
______ 放置在平面镜上；
(2)如图1中反射角是______ 度；当入射角变大，反射光束______ (选填“偏离”或“靠拢”)法线；
(3)如图2所示，将纸板NOF向后折，在纸板NOF
上不能看到反射光束，小天由此得出结论：反射光线，入射光线和法线在______ ，他的结论______ (选填“可靠”或“不可靠”)。
29. 小阳利用如图甲所示装置“探究平面镜成像特点”。他在水平桌面上铺一张白纸，将一块玻璃板竖立在白纸上，把蜡烛A点燃后放在玻璃板的前面，把另一个相同的蜡烛B，竖立在玻璃板后面移动，直到从不同角度透过玻璃板看，它跟前面蜡烛A的像都完全重合。改变蜡烛A的位置，重复上述步骤，再做两次实验，并把三次实验中蜡烛A和B的位置记录在白纸上，如图乙所示。
(1)为了观察到蜡烛清晰的像，该实验应在亮度______ (选填“较暗”或“较亮”)的环境中进行；
(2)如果将玻璃板竖直向上移动一段距离，观察到蜡烛A的像______ (选填“向上移动”、“向下移动”或“不动”)；
(3)如图乙所示，小阳把白纸沿着玻璃板的位置对折，观察到像与物的对应点完全重合，说明像与物到镜面的距离______ ；
(4)实验中多次改变蜡烛A的位置，是为了多次实验______ (选填“寻找普遍规律”“求平均值减小误差”)。
(5)小阳取走蜡烛B，把光屏放在像的位置，这时透过玻璃板______ (选填“能”或“不能”)在光屏上观察到像，不透过玻璃板从侧面观察光屏上______ (选填“能”或“不能”)观察到像，这说明物体在平面镜中成的是______ (选填“实像”或“虚像”)。
30. 小莉同学用焦距为10cm的凸透镜做“探究凸透镜成像的规律”实验：
(1)如甲图所示，把蜡烛凸透镜、光屏依次放在光具座上，点燃蜡烛，将烛焰、凸透镜、光屏三者中心大致调到______ (选填“同一高度”“同一直线”)。
(2)实验过程中，当蜡烛与凸透镜的距离如图甲所示时，在光屏上可得到一个清晰的倒立、______ 的实像，若保持蜡烛和光屏位置不变，移动透镜至______ cm刻度线处，光屏上能再次呈现清晰的______ (选填“放大”“缩小”“不变”)的像。
(3)如图乙所示，保持蜡烛位置不变，移动透镜至16cm刻度线处，则人眼在______ (选填“A、B、C”)处能观察到蜡烛的像，像是如图丙中的______ (选填“1、2、3、4”)。
(4)实验完成之后，小莉把自己的近视眼镜放在蜡烛与凸透镜之间如图丁所示，光屏上原来清晰的像变得模糊了，若想在光屏上重新得到清晰的像，在不改变蜡烛和凸透镜位置的情况下，应将光屏______ 凸透镜。(选填“靠近”或“远离”)
答案和解析
1.【答案】A
【解析】解：A、潭清疑水浅是光的折射形成的，故A符合题意；
B、小孔成像是光的直线传播形成的，故B不符合题意；
C、树荫属于影子，是由光的直线传播形成的，故C不符合题意；
D、一叶障目，是指一片叶子挡在眼前就看不见东西了，这是因为光是沿直线传播的，故D不符合题意。
故选：A。
(1)光在同一均匀介质中沿直线传播。光沿直线传播的实例有：小孔成像、激光准直、影子、日食和月食等；
(2)光照在不同介质面上时，会发生反射现象，平面镜成像就是具体应用；
(3)光从一种介质斜射入另一种介质时，光的传播方向就会发生偏转，即光的折射现象，凸透镜成像就是具体应用。
此题通过几个日常生活中的现象考查了对光的折射、光的直线传播、光的反射的理解，在学习过程中要善于利用所学知识解释有关现象，达到学以致用的目的。
2.【答案】C
【解析】解：由小孔成像的特点可知日偏食经小孔成的像的缺口正好在日偏食缺口的对侧，所以选项C符合题意；
故选：C。
小孔成像是光的直线传播现象；物体上部的光线通过小孔后，射到了光屏的下部；物体下部的光线通过小孔后，射到了光屏的上部，因此通过小孔后所成的像是倒立的像。
小孔所成的像一定是倒立的实像，此题属于物理基础知识的应用。
3.【答案】D
【解析】解：A、若光垂直照在反射面上，反射光线沿原路返回，入射角为0度，反射角为0度，反射光线、入射光线，法线、三线重合，因此有反射光线，故A错误；
B、在光的反射现象中，反射角随入射角的变化而变化。所以入射光线靠近法线时，反射光线也靠近法线，故B错误；
C、镜面反射遵守光的反射定律，漫反射也遵守光的反射定律，故C错误；
D、因反射角等于入射角，所以当入射角增大5度，反射角也增大5∘，则反射光线与入射光线夹角增大10∘，故D正确。
故选：D。
①要解决此题，需要掌握光的反射定律的内容：反射光线与入射光线、法线在同一平面上；反射光线和入射光线分居在法线的两侧；反射角等于入射角。可归纳为：“三线共面，两线分居，两角相等”。
②要掌握入射角和反射角的概念：知道入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角。
③了解镜面反射和漫发射，特别是发生漫反射时，虽然反射光线不平行，但仍要遵循光的反射定律。
此题主要考查了光的反射定律的内容，首先要搞清反射角与入射角的概念。同时考查了镜面反射和漫反射，两种反射都遵循光的反射定律。
4.【答案】A
【解析】解：A、竖直上移蜡烛，由平面镜成像特点可知，成像位置也会向上移动，相对原成像位置发生变化，故A正确；
B、移平面镜，蜡烛成像位置相对原成像位置不发生变化，故B错误；
C、人向平面镜靠近，蜡烛成像位置相对原成像位置不发生变化，故C错误。
D、像与镜间放一木板，成像位置相对原成像位置不发生变化，故D错误。
故选：A。
平面镜成像的特点是：物体在平面镜中所成的像是虚像，像和物体的大小相等，上下(或左右)相反，它们的连线垂直于镜面，它们到镜面的距离相等。
本题考查平面镜成像特点的应用，理解平面镜成像的特点是答题关键。
5.【答案】C
【解析】解：水中鱼反射出的光，在水面处发生了折射，光由水斜射入空气时发生折射，折射角大于入射角，人认为光是沿直线传播的，所以逆着折射光线看上去，看到的是变浅的鱼的虚像，所以有经验的渔民应该用鱼叉瞄准看到鱼的下方位置，才能将鱼叉到，故C正确。
故选：C。
从鱼身上反射出的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得鱼变浅了。
此题主要考查光的折射现象，理解掌握光的折射规律是解决此类折射问题的关键，无论是从水中看岸上的物体，还是从岸上看水中的物体，看到的都是升高的虚像。
6.【答案】B
【解析】解：
A、保持水面高度不变，使激光笔向右平移，则入射光线和折射光线都向右平移，所以光斑右移，故A错误；
BC、保持激光射入角度不变，使水面上升，由下图可知，入射点向左移动，则光斑向左移动；同理使水面下降，入射点向右移动，则光斑向右移动，故B正确，C错误；
D、保持水面高度和入射点不变，使激光束远离法线时，入射角增大，则折射角变大，光斑会向右移动，故D错误。
故选：B。
(1)光斑的形成原因，激光由空气斜射进入水中，光线要发生偏折；
(2)光斑的移动原因，水面上升或下降，入射角不会发生变化折射角也不会发生变化，但折射点要发生移动，折射光线要发生平行移动，所以找到折射点与水面升降的关系的变化规律，即可找到光斑移动与水面升降的变化关系。
本题考查了对光的折射定律的理解和掌握，能够结合光路图理解会更容易，难度不大。
7.【答案】D
【解析】解：A、根据红外线的热效应，可以制成红外线夜视仪，故A错误；
B、紫外线能杀菌，可以制作紫外线杀菌灯，故B错误；
C、电视机的遥控器可以发出不同频率的红外线来实现对电视机的遥控，故C错误；
D、彩色电视机的色彩是用红、绿、蓝三种色光按不同的比例混合得到的，故D正确。
故选：D。
(1)夜视仪利用了红外线的热效应；
(2)紫外线能杀菌；
(3)红外线可用在遥控器上，实现对电视机等的控制；
(4)光的三原色是红、绿、蓝。
本题考查了红外线与紫外线的应用、光源、光的三原色与颜料三基色的区分等，属光学综合题，总体难度不大。
8.【答案】A
【解析】
【分析】
此题灵活考查了对凸透镜的会聚作用的理解和应用，此题与实际生活联系密切，体现了从物理走向生活的理念。
解答本题需掌握凸透镜也叫会聚透镜，对光线有会聚作用；塑料薄膜和水都是透明的，雨水积压在塑料棚上会使塑料布下凸，导致中间厚边缘薄，类似凸透镜。
【解答】
下雨后，在塑料棚顶凹处的积水就像一个形状不规则的“凸透镜”，阳光通过这些“凸透镜”会聚，照到物体上，有发生火灾的隐患，所以雨过天晴后，要将塑料棚上的积水放掉。
故选A。
9.【答案】C
【解析】解：
利用会聚太阳光法测焦距时，要将凸透镜正对着太阳光，太阳光经凸透镜后将会聚在焦点。所以把白纸(光屏)置于另一侧，改变白纸与凸透镜间的距离，直到光屏上出现一个最小、最亮的光斑，这个光斑便为焦点，测出光斑到凸透镜的距离，可得凸透镜的焦距。可见ABD错、C正确。
故选：C。
平行于主光轴的光线，经凸透镜折射后会聚于凸透镜的焦点。据此可以利用会聚太阳光法测凸透镜的焦距：
太阳光可以近似看为平行光源，将凸透镜正对着太阳光，太阳光经凸透镜后将会聚在焦点。所以把光屏置于另一侧，改变光屏与凸透镜间的距离，直到光屏上出现一个最小、最亮的光斑，这个光斑便为焦点，测出光斑到凸透镜的距离，便是焦距。
本题考查了会聚太阳光法测凸透镜焦距的方法，注意：凸透镜要正对太阳光。
10.【答案】B
【解析】解：凹透镜是指中间比边缘薄的透镜，凹透镜对光线有发散作用，所以凹透镜又叫发散透镜，符合这个特点的透镜是B。
故选：B。
中间比边缘厚的透镜为凸透镜，对光线有会聚作用；中间比边缘薄的透镜为凹透镜，对光线有发散作用。
知道凸透镜对光线有会聚作用、凹透镜对光线有发散作用，以及相关的应用。
11.【答案】D
【解析】解：A、石拱桥在水中的倒影等同于平面镜成像，是光的反射形成的，故A正确；
B、倒影看起来比桥本身暗一些，主要是因为桥的光射到水面时，有一部分发生了折射，故B正确；
C、照相机的镜头相当于凸透镜，远视眼是像呈在视网膜的后方，要想使像呈在视网膜上，应戴一会聚透镜，即凸透镜，所以该眼镜可以用以矫正远视眼，近视眼应该利用凹透镜矫正，故C正确；
D、照相机的原理：凸透镜满足u>2f，成倒立缩小的实像；若相机镜头焦距为f，拍摄时镜头到桥的距离要大于2f，故D错误。
故选：D。
(1)桥在水中的倒影应用的是平面镜成像的原理。
(2)倒影是景物反射的光线到水面，在被水面吸收一部分后再反射出来，所以亮度肯定不及景物本身了。
(3)照相机的原理：凸透镜满足u>2f，成倒立缩小的实像；凹透镜的中间比边缘薄，对光线有发散作用。用于矫正近视眼。
此题考查光的反射现象，光的折射现象，凸透镜成像规律及其应用等知识点，是一道综合性较强的题目。
12.【答案】B
【解析】解：
A、由图知，当物距为20cm时，像距也为20cm，根据凸透镜成像的规律，物距等于2倍焦距时，成倒立等大的实像，此时像距与物距相等，所以2f=20cm，则f=10cm，故A错误；
B、f=10cm，2f=20cm，当u=30cm时，物距大于二倍焦距，所以成倒立、缩小的实像，照相机是根据这一原理制成的，故B正确；
C、把物体从距凸透镜15cm处移到30cm处的过程中，物距逐渐增大，所以成的像逐渐减小，故C错误；
D、物距从15cm逐渐增大到60cm处的过程中，物距大于焦距，始终成的是实像，故D错误。
故选：B。
通过图像分析出该凸透镜的焦距。
凸透镜成像规律：物距小于焦距成正立、放大的虚像；物距大于一倍焦距小于二倍焦距成倒立、放大的实像；物距等于二倍焦距成倒立等大实像；物距大于二倍焦距成倒立、缩小的实像；
成实像时：物像异侧，物距变大，像距变小，像变小。若物距减小，像距增大，像变大。
此题主要考查了凸透镜成像的应用，要熟记凸透镜成像的规律，特别搞清像的特点及像距与物距之间的关系。解决此题的关键是通过图像确定凸透镜的焦距。
13.【答案】C
【解析】解：AC、由图知，甲眼镜成正立、放大的像，是凸透镜，是矫正远视眼的眼镜，所以是爷爷的眼镜；乙眼镜成正立、缩小的像，是一个凹透镜，是矫正近视眼的眼镜，所以是小刚的眼镜。故A错误、C正确；
B、小刚是近视眼，能看清近处的物体，看不清远处的物体，故B错误；
D、正常眼的明视距离大约为25cm，故D错误。
故选：C。
生活中矫正视力的眼镜有两种，一种是远视眼镜(凸透镜)，一种是近视眼镜(凹透镜)；物体在凸透镜焦距以内时，相当于放大镜，成正立放大的虚像；凹透镜成正立、缩小的虚像。
根据眼镜成像情况判断是凸透镜还是凹透镜，根据凸透镜和凹透镜的应用进行解题。同时，本题还考查了对明视距离的了解，属基础题。
14.【答案】B
【解析】解：A、由图知，蜡烛放在2倍焦距之外，所以此时成缩小、倒立的实像。照相机是根据这个原理制成的。而幻灯机是根据物距处于f和2f之间时，成放大、倒立的实像原理制成，故A错误。
B、由于成的实像是倒立的，所以蜡烛越烧越短，光屏上烛焰的像就应该越向上移动，由于经过光心的光线的传播方向不变，则可以将凸透镜往下移动使像回到光屏中心，故B正确。
C、为了便于从不同方向观察光屏上的像，光屏应选用较粗糙的毛玻璃板，故C正确。
D、要使光屏上的烛焰的像变大，蜡烛应靠近凸透镜，同时要将光屏远离凸透镜，故D错误。
故选：B。
解答此题从以下知识点入手：
①凸透镜成像规律：物距小于焦距成正立放大虚像。应用是放大镜。
物距大于一倍焦距小于二倍焦距成倒立放大实像，像距大于二倍焦距。应用是幻灯机、投影仪。
物距等于二倍焦距成倒立等大实像，像距等于二倍焦距。
物距大于二倍焦距成倒立缩小实像，像距大于一倍焦距小于二倍焦距。应用是照相机。
②知道要从不同方向看到同一个物体，需要发生漫发射。
③成实像时：物像异侧，物距变大，像距变小，像变小。
此题主要考查了凸透镜成像的规律及应用。首先要熟练掌握规律的内容，要做到灵活运用，同时还考查了漫反射在生活中的应用。
15.【答案】D
【解析】解：(1)显微镜的物镜焦距短，载物台上的物体在物镜的一倍焦距和二倍焦距之间，通过物镜成倒立、放大的实像；
(2)显微镜通过物镜成倒立、放大的实像，这个实像位于目镜的焦点之内，通过目镜成正立、放大的虚像；
故选：D。
显微镜由物镜和目镜组成，显微镜的物镜成的是放大、倒立的实像，目镜成的是正立、放大的虚像。
本题考查了显微镜的物镜和目镜的成像特点，它们都是利用了凸透镜的成像规律，显微镜的物镜成放大实像，目镜成放大的虚像。
16.【答案】C
【解析】(1)因为物距40厘米，像距20厘米，物距大于像距，所以成倒立放大的实像。故A正确。(2)因为凸透镜成像中，通过凸透镜的有效面积大小不影响成像完整性，但影响成像的明暗程度。故B正确。(3)因为凸透镜这时候成倒立缩小的实像，所以有不等式：f
(1)此题关键是应用凸透镜成像规律，应用f
17.【答案】①⑤ ③⑤ ②④
【解析】解：
①小孔成像，成的是实像，是由光的直线传播形成的；
②从潜望镜中观察景物，属于平面镜成像，观察到的是虚像，是由光的反射形成的；
③用放大镜看物体，看到的是正立放大的虚像，是由光的折射形成的；
④人照镜子时镜中的像，观察到的是虚像，是由光的反射形成的。
⑤照相机底片上的像，是倒立缩小的实像，是由光的折射形成的；
由以上分析可知，属于实像的是①⑤；属于虚像的是②③④；属于折射形成的是③⑤；属于反射形成的是②④。
故答案为：①⑤；③⑤；②④。
实像和虚像的区别：
(1)成因不同，实像是由实际光线会聚而成的，而虚像是由实际光线的反向延长线会聚而成的；
(2)像的倒正不同，实像一般是倒立的，而虚像是正立的；
(2)实像能用光屏接收，而虚像不能用光屏接收；
据此分析解答此题。
本题综合考查了光的直线传播现象、折射现象和反射现象，注意对实像和虚像的理解。
18.【答案】远视 凸透镜
【解析】解：远视眼是晶状体曲度变小，会聚能力减弱，即折光能力减弱，像呈在视网膜的后方，应佩戴会聚透镜(即凸透镜)，使光线提前会聚。小明大声喊外婆，发现外婆马上取下眼镜抬头朝小明这边看。由此可知，小明的外婆患的是远视，她佩戴的眼镜镜片是由凸透镜制成的。
故答案为：远视；凸透镜。
解答本题需掌握远视眼是晶状体会聚能力减弱，像呈在视网膜的后方，应佩戴凸透镜矫正。
本题通过考查远视眼镜的镜片是什么透镜，目的是考查学生远视眼的成因，以及矫正方法的理解和掌握，是一道基础题。
19.【答案】1
【解析】解：
借助平面镜检查视力时，利用的是光的反射现象；人通过平面镜观察到的是视力表的虚像；
设视力表到人的距离为L，由图知，人距离平面镜为2m，则视力表到镜面的距离为L+2m；则视力表的像到镜面的距离为L+2m，则人与视力表的像之间的距离为：5m=L+2m+2m，解得L=1m。
故答案为：1。
平面镜成像是光的反射现象，物体在平面镜中成正立、等大的虚像，物像到平面镜的距离相等，物像连线与镜面垂直，物像到平面镜的距离相等。
平面镜成像时，物像相当于平面镜对称，在平面镜成像习题中有广泛的应用，要熟练掌握。
20.【答案】凸面 发散 缩小 靠近
【解析】解：(1)汽车的观后镜是利用凸面镜，凸面镜对光线有发散的作用，应用在汽车的观后镜上，能扩大人的视野；
(2)行车记录仪的摄像头的镜头相当于一个凸透镜。拍摄物体时，物体在二倍焦距以外，物体所成的像是倒立、缩小的实像；根据凸透镜成实像时，物距越小，像距越大、像越大，当屏幕上看到物体的图像在变大时，说明汽车在靠近物体。
故答案为：凸面镜；发散；缩小；靠近。
(1)用球的外面做反射面是凸面镜，凸面镜对光线有发散作用。汽车的观后镜是利用凸面镜，成正立的、缩小的虚像，增大观察范围；
(2)行车记录仪的摄像头是利用当物体在二倍焦距以外时，凸透镜成倒立、缩小的实像的原理工作的，凸透镜成实像时，物近像远像变大。
本题主要考查的是凸面镜的特点以及凸透镜成像规律的应用，关键是记熟成像规律，并搞清物距像距之间的关系。知道成实像时，物距越大，像越小，像距也越小。
21.【答案】凸透镜 实 照相机
【解析】
【分析】
根据凸透镜成像的三种情况和应用进行判断：
u>2f，成倒立、缩小的实像，应用于照相机。
2f>u>f，成倒立、放大的实像，应用于幻灯机。
u
【解答】
解：人眼观察到位于下方的箭头发生了变化，那是因为玻璃杯下半部相当于一个凸透镜，U>2f时，凸透镜成倒立缩小的实像；照相机就是利用此原理制成的。
故答案为：凸透镜；实；照相机。
22.【答案】发出的红外线 缩小 实像 c
【解析】解：红外摄像机测温是利用人体发出的红外线来测量体温的。
图中物距大于像距，且像和物在透镜的两侧，故成的是倒立缩小像的实像。如果该人远离镜头，物距增大，像距减小，像点更靠近凸透镜的焦点，在镜头和成像板不动的情况下，镜头的焦点应该变在c点。
故答案为：发出的红外线；缩小；实像；c。
一切物体都在不停的向外辐射红外线。
人始终在成像板上成像说明凸透镜成实像，。凸透镜成实像时，物距增大(远离凸透镜焦点)，像距减小(靠近凸透镜的焦点)，像变小；同理：物距减小(靠近凸透镜焦点)，像距增大(远离凸透镜的焦点)，像变大。
掌握凸透镜成实像时物距和像距之间的变化关系是解答此题的关键。
23.【答案】焦点 右 放大 靠近 前伸
【解析】解：(1)平行于主光轴的光线经过凸透镜折射后会聚于一点，即焦点。因此根据光路的可逆性，要使灯丝发出的光线经过凸透镜折射后成为平行光，就要把小灯泡的灯丝置于该凸透镜的焦点处。
(2)当作为手电筒使用时，灯泡与凸透镜间的距离等于焦距，现在要作为幻灯机使用，此时幻灯片 AB与凸透镜间的距离应大于一倍焦距，而原来灯泡与凸透镜之间的距离才等于一倍焦距，因此要增大AB与凸透镜之间的距离，即向右移动套筒。
(3)幻灯机成像原理是：当2f>u>f时，成倒立的放大的实像；
(4)想将屏幕上的像调小时，应减小像距，增大物距，故应当将手电筒靠近屏幕，且套筒应前伸一些。
故答案为：焦点；右；放大；靠近；前伸。
(1)要使灯泡发出的光经过凸透镜折射后成为平行光，可以从平行光经过凸透镜折射后会聚于一点，利用光路可逆来考虑解决。
(2)原来的成为平行光时灯泡与镜头的距离(焦距)，现在要作为幻灯机使用，此时物距(AB与DF间的距离)要大于焦距，由此可以确定套筒的移动方向。
(3)根据凸透镜成像的规律及其应用之一：当2f>u>f时，成倒立的放大的实像；
(4)凸透镜成实像时，物距变大，像距变小，像变小。
在此题中，做灯泡时确定的灯泡与凸透镜间的距离(焦距)，而现在AB与凸透镜间的距离要大于一倍焦距且小于二倍焦距，明确它们之间的关系是确定套筒移动方向的关键。
24.【答案】CO 30 MN 左 变小
【解析】解：由光的反射定律和光的折射定律可知，反射光线、入射光线分居法线两侧，反射角等于入射角，且折射光线、入射光线分居法线两侧，所以CO为入射光线，AO为反射光线，OB为折射光线，法线为PQ，界面为MN；
光线与界面的夹角为30∘，则入射角为90∘−30∘=60∘，
折射角为∠BOQ=30∘，
由于折射角小于入射角，据光的折射定律：当光线从空气斜射入其它透明介质时，折射角小于入射角，故界面MN左方是空气。
入射角增大时，反射角增大，折射角增大，折射光线和反射光线的夹角变小。
故答案为：CO；30；MN；左；变小。
(1)光的反射定律：反射光线、入射光线和法线都在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角；
(2)光的折射定律：折射光线、入射光线和法线都在同一平面内，折射光线、入射光线分居法线两侧，当光从空气斜射入水中时，折射角小于入射角，而当光从水中斜射入空气中时，折射角大于入射角。
本题考查了光的反射定律和折射规律的应用，关键是要先由反射角等于入射角找出入射光线和反射光线，然后即可确定法线、界面，其他问题迎刃而解。
25.【答案】解：
迎着月光走，地上的水面对月光发生镜面反射，作出月亮关于水面的对称点，即为月亮的像，然后连接月亮的像和人眼，与水面相交于一点，即为入射点，再连接入射点和人眼，即为反射光线，如下图所示：
如上图，迎着月光走，地上的水面对月光发生镜面反射，反射光线强，入射到人眼的光线多，地面对月光发生漫反射，反射光线弱，所以地上发亮的是水。
故答案为：示意图中及证明判断见解答。
【解析】(1)平行光射向平而光滑的反射面，反射光线平行射出，这种反射是镜面反射；平行光射向凹凸不平的反射面，反射光线射向四面八方，这种反射是漫反射。
(2)人感觉物体的亮暗，关键是进入眼睛的光的多少，进入眼睛的光多就感觉亮，进入眼睛的光少就感觉暗。
此题考查平面镜相关作图、光的反射光路图的画法，关键是知道人感觉物体的亮暗，关键是进入眼睛的光的多少，进入眼睛的光多就感觉亮，进入眼睛的光少就感觉暗。
26.【答案】
【解析】
【分析】
当光从空气斜射入玻璃时，折射光线和入射光线分居法线的两侧，折射角小于入射角；当光从玻璃斜射入空气时，折射光线和入射光线分居法线的两侧，折射角大于入射角。
解答本题要注意：光从空气斜射入玻璃和光从玻璃斜射入空气时，入射角和折射角的大小关系是不同的。
【解答】
过入射点先作法线，当光从空气斜射入玻璃时，折射光线和入射光线分居法线的两侧，折射角小于入射角，由此在法线右侧的玻璃中画出折射光线；
当光从玻璃斜射入空气时，折射光线和入射光线分居法线的两侧，折射角大于入射角，由此在法线右侧的空气中画出折射光线。如图所示：
。
27.【答案】解：
过光心的光线经凸透镜折射后传播方向不改变，平行于主光轴的光线经凸透镜折射后将过焦点；据此画出两条折射光线，再将两条折射光线反向延长，反向延长线的交点即为发光点S的像点S′.如图所示：
【解析】在作凸透镜的光路图时，先确定所给的光线的特点再根据透镜的光学特点作出反射光线，反向延长两条折射光线，即可得到发光点S的像点S′。
凸透镜的三条特殊光线：①通过焦点的光线经凸透镜折射后将平行于主光轴。②平行于主光轴的光线经凸透镜折射后将过焦点。③过光心的光线经凸透镜折射后传播方向不改变。
28.【答案】垂直 44 偏离 同一平面内 可靠
【解析】解：(1)为了使光的传播路径能呈现在硬纸板上，应让硬纸板B垂直放置在平面镜A上，让激光紧贴纸板射向O点。
(2)由图知OE是入射光线，则OF是反射光线，入射角是入射光线与法线的夹角，所以入射角为90∘−46∘=44∘，反射角等于入射角，也是44∘；
当入射角变大时，入射光线偏离法线，此时反射角也变大，反射光线将偏离法线；
(3)在实验过程中，将纸板向后折，此时在纸板NOF上将不能看到反射光线，反射光线仍然是存在，实验说明反射光线、入射光线和法线在同一平面内；他的结论是可靠的。
故答案为：(1)垂直；(2)44；偏离；(3)同一平面内；可靠。
(1)探究光的反射定律时，应让硬纸板垂直放置，这样光的传播路径能呈现在纸上。
(2)光的反射定律：反射光线、入射光线和法线都在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角。
要掌握光的反射定律的内容，知道反射光线、入射光线、法线在同一平面内，反射光线与入射光线分居法线两侧，反射角等于入射角。
29.【答案】较暗 不动 相等 寻找普遍规律 能 不能 虚像
【解析】解：(1)成像的蜡烛是光源，比较亮，环境较暗，像会更亮，故为了观察到蜡烛清晰的像，该实验应在亮度较暗的环境中进行；
(2)将玻璃板竖直向上移动一段距离，A蜡烛位置不变，A蜡烛和像还是关于玻璃板对称，所以A蜡烛像不动。
(3)把白纸沿着玻璃板的位置对折，观察到像与物的对应点完全重合，说明像和物体关于玻璃板对称，所以像与物到镜面的距离相等。
(4)一次实验不具备代表性，实验中多次改变蜡烛A的位置，是为了寻找普遍规律，避免实验现象的偶然性。
(5)光屏是否能承接到像，眼睛要直接观察光屏，不透过玻璃板观察光屏，光屏上没有像，说明平面镜成虚像。
故答案为：(1)较暗；(2)不动；(3)相等；(4)寻找普遍规律；(5)能；不能；虚像。
(1)玻璃板既能反射成像，又能透光，我们能看到物体在平面镜中成像，又能看到代替A蜡烛的B蜡烛，当B蜡烛和A蜡烛的像重合时，像和物体大小相等，并且能确定像的位置。
平面镜成像时，成像物体越亮，环境越暗，像越亮，便于观察。
(2)根据像和物体关于平面镜对称来解答。
(3)物体在平面镜中成像，像和物体到平面镜的距离相等。
(4)一次实验不具备代表性，具有很大的偶然性，所以应采取同样的实验方案多做几次，才能保证结论的正确。
(5)光屏能承接到实像，光屏不能承接到虚像，光屏是否能承接到像，眼睛要直接观察光屏，不能透过玻璃板观察光屏。
对于通过实验探究得到实验结论的问题，不但要掌握实验结论，更重要的要掌握实验探究的过程，一般这是实验题的出题方向。
30.【答案】同一高度 放大 40 缩小 B 4 远离
【解析】解：(1)在探究凸透镜成像规律实验中，为了使实像能够成在光屏中心，通常将烛焰、凸透镜、光屏三者中心大致调到同一高度。故答案为：同一高度。
(2)从光具座上读出：物距15厘米，像距30厘米，像距大于物距，所以成倒立放大的实像，当物距30厘米，这时候凸透镜移动至40厘米处，又像距15厘米，像距小于物距，则成倒立缩小的实像。故答案为：放大、40、缩小。
(3)因为根据题干条件，当物距为15厘米，能够成倒立放大的实像，所以根据凸透镜成像规律：f
(1)该题考查了探究凸透镜成像的常规技能，观察实像与虚像的方法区别。(2)该题把凸透镜成倒立放大实像时候的物距，由15厘米，调节为30厘米，而像距由30厘米调节为15厘米，则可以使用折射光路可逆的原理，判断能够成实像，由于像距小于物距，故成倒立缩小的实像。(3)考查了凹透镜在近视眼调节中，改变光路的原理，使成像的像距增大。
相关试卷
湖北省武汉市光谷实验中学2023-2024学年八年级上学期10月月考物理试题： 这是一份湖北省武汉市光谷实验中学2023-2024学年八年级上学期10月月考物理试题，共8页。
湖北省武汉市光谷实验中学2023-2024学年九年级上学期9月月考物理试卷： 这是一份湖北省武汉市光谷实验中学2023-2024学年九年级上学期9月月考物理试卷，共18页。试卷主要包含了单选题，填空题，实验探究题，计算题等内容，欢迎下载使用。
湖北省武汉市光谷实验中学2023-2024学年九年级上学期9月月考物理试卷： 这是一份湖北省武汉市光谷实验中学2023-2024学年九年级上学期9月月考物理试卷，共18页。试卷主要包含了单选题，填空题，实验探究题，计算题等内容，欢迎下载使用。
