1. 通草小球在带正电的物体附近被排斥，则小球( )
A. 一定带正电 B. 一定带负电 C. 可能带负电 D. 一定不带电
2. 关于温度、热量和内能，下列说法正确的是( )
A. 物体的温度升高，内能增大
B. 物体的温度越高，所含的热量越多
C. 物体内能增大，一定从外界吸收热量
D. 物体的温度不变，其内能就一定不变
3. 美国哈佛大学的学生设计制作了一种发电足球，球在被踢的过程中，其内部装置能够发电，并将产生的电能储存在蓄电池中，用来点亮LED灯，该过程中的能量转化形式是( )
A. 动能→电能→化学能→光能 B. 电能→动能→化学能→光能
C. 动能→电能→光能→化学能 D. 电能→动能→光能→化学能
4. 对如图所示电路的分析，错误的是( )
A. 当断开Sl、S2，闭合S3时，R1与R2为串联
B. 当断开S3，闭合S1、S2时，R1与R2为并联
C. 当断开S1，闭合S2、S3时，R1与R2为串联
D. 只要同时闭合Sl、S3，就会出现短路现象


5. 如图所示是一种收音机的音量兼开关的调节器(也称电位器)，若使收音机的音量最大，滑片P应置于图中的( )
A. a点 B. b点 C. c点 D. d点
6. 关于电流表和电压表的使用，下列说法错误的是( )
A. 使用前都应检查指针是否指零
B. 若有两个量程，一般都先用大量程“试触”
C. 两表都不能将两接线柱直接接到电源的两极上
D. 接入电路时，都应使电流从正接线柱流入，从负接线柱流出

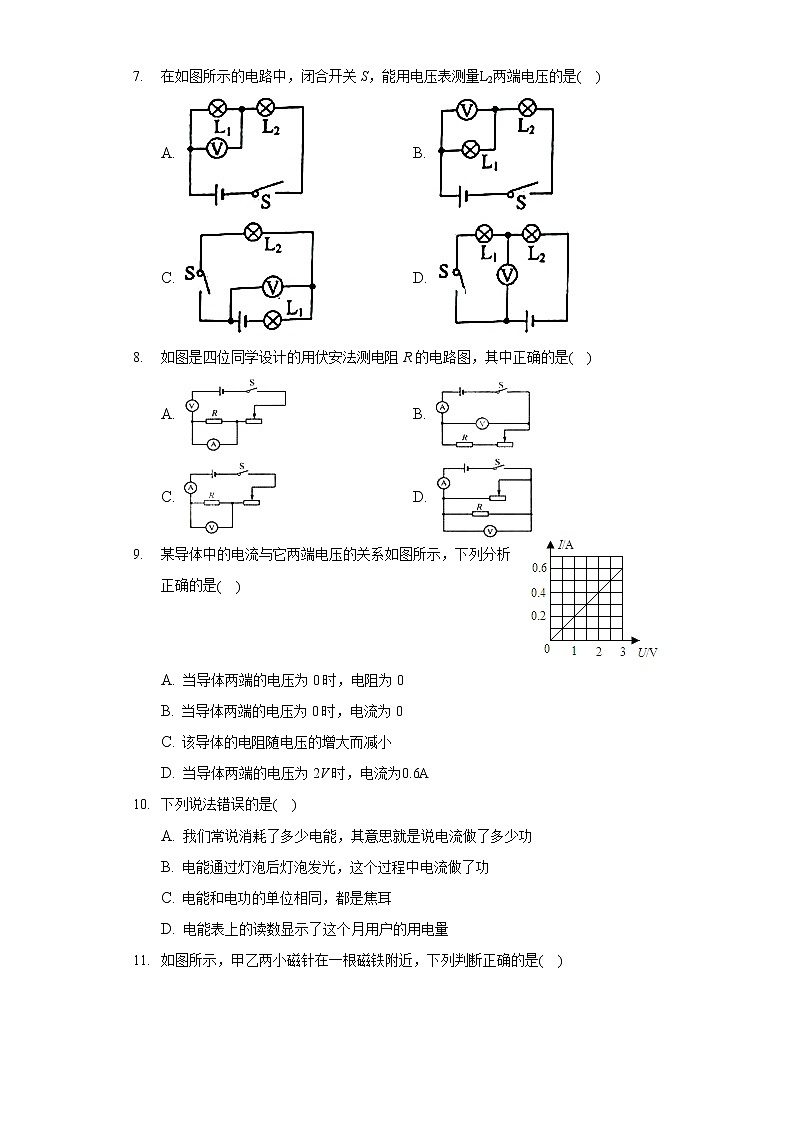

7. 在如图所示的电路中，闭合开关S，能用电压表测量L2两端电压的是( )
A. B.
C. D.
8. 如图是四位同学设计的用伏安法测电阻R的电路图，其中正确的是( )
A. B.
C. D.
9. 某导体中的电流与它两端电压的关系如图所示，下列分析正确的是( )


A. 当导体两端的电压为0时，电阻为0
B. 当导体两端的电压为0时，电流为0
C. 该导体的电阻随电压的增大而减小
D. 当导体两端的电压为2V时，电流为0.6A
10. 下列说法错误的是( )
A. 我们常说消耗了多少电能，其意思就是说电流做了多少功
B. 电能通过灯泡后灯泡发光，这个过程中电流做了功
C. 电能和电功的单位相同，都是焦耳
D. 电能表上的读数显示了这个月用户的用电量

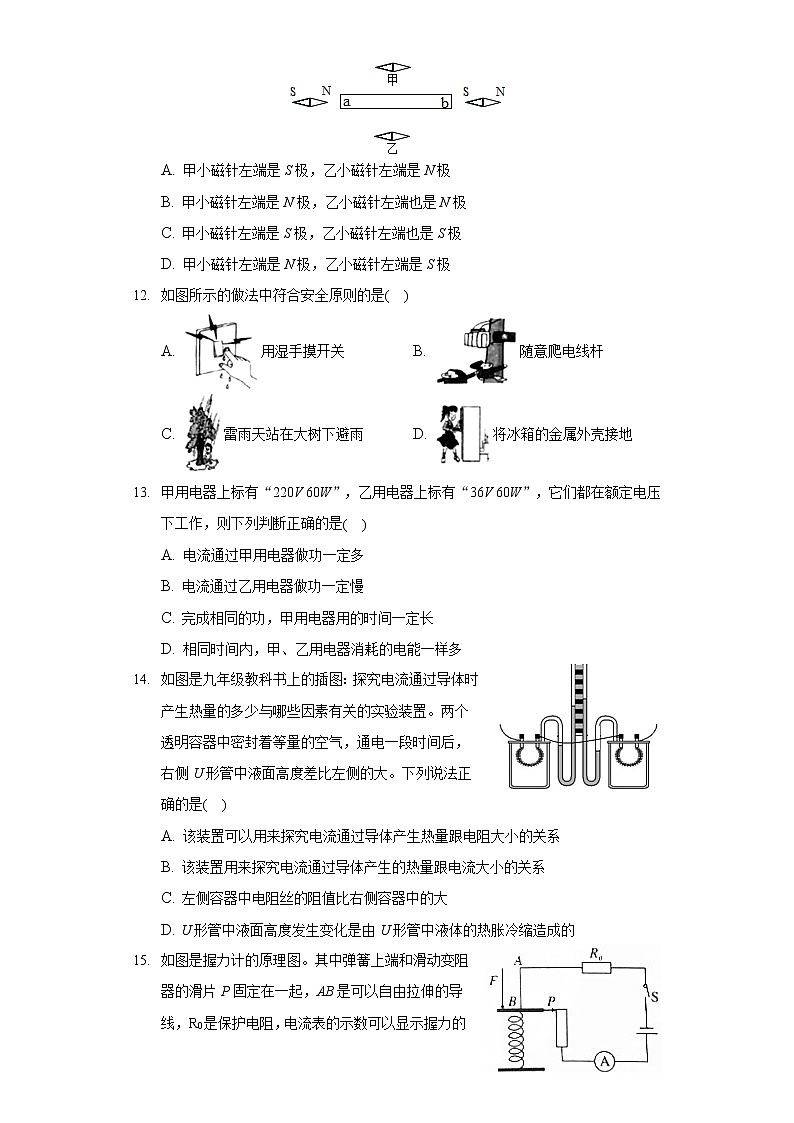

11. 如图所示，甲乙两小磁针在一根磁铁附近，下列判断正确的是( )

A. 甲小磁针左端是S极，乙小磁针左端是N极
B. 甲小磁针左端是N极，乙小磁针左端也是N极
C. 甲小磁针左端是S极，乙小磁针左端也是S极
D. 甲小磁针左端是N极，乙小磁针左端是S极
12. 如图所示的做法中符合安全原则的是( )
A. 用湿手摸开关 B. 随意爬电线杆
C. 雷雨天站在大树下避雨 D. 将冰箱的金属外壳接地
13. 甲用电器上标有“220V 60W”，乙用电器上标有“36V 60W”，它们都在额定电压下工作，则下列判断正确的是( )
A. 电流通过甲用电器做功一定多
B. 电流通过乙用电器做功一定慢
C. 完成相同的功，甲用电器用的时间一定长
D. 相同时间内，甲、乙用电器消耗的电能一样多
14. 如图是九年级教科书上的插图：探究电流通过导体时产生热量的多少与哪些因素有关的实验装置。两个透明容器中密封着等量的空气，通电一段时间后，右侧U形管中液面高度差比左侧的大。下列说法正确的是( )
A. 该装置可以用来探究电流通过导体产生热量跟电阻大小的关系
B. 该装置用来探究电流通过导体产生的热量跟电流大小的关系
C. 左侧容器中电阻丝的阻值比右侧容器中的大
D. U形管中液面高度发生变化是由U形管中液体的热胀冷缩造成的
15. 如图是握力计的原理图。其中弹簧上端和滑动变阻器的滑片P固定在一起，AB是可以自由拉伸的导线，R0是保护电阻，电流表的示数可以显示握力的大小。闭合开关，当握力F增加时，电流表的示数将( )
A. 变小 B. 变大 C. 不变 D. 无法确定
16. 在如图所示的电路中，电源电压是6V，当开关闭合后，只有一只灯泡发光，且电压表的示数为6V，产生这一现象的原因是( )

A. 灯L1短路 B. 灯L2短路 C. 灯L1断路 D. 灯L2断路
17. 在家庭电路中，假如站在地上的人一只手接触了火线，如图所示，由于人体是______ (选填“导体”或“绝缘体”)，人体成为闭合电路中的一部分，就会有______ 通过人体，发生触电事故，经验证明，只有不高于______ 的电压对人体才是安全的。
18. 如图所示，闭合开关使螺线管通电，可以观察到左边弹簧______，右边弹簧______(选填“伸长”、“缩短”或“不变”)。






19. 如图所示，迅速下压活塞，筒内浸有乙醚的棉花被压燃，下压过程中，机械能转化为空气的______能；在四冲程汽油机工作过程中，实现这一能量转化过程的是______冲程。











20. 如图所示，已知电源为四节新的干电池串联而成，则电源的总电压为______ V，电压表V1的读数为3.8V，那么电压表V的读数是______ V，V2的读数是______ V。

21. 按如图甲所示的电路图连接实验电路，测量电阻R的阻值。闭合开关S，调节滑动变阻的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电流表的示数为______ A，电阻R的阻值为______ Ω，电阻R消耗的功率为______ W。


22. 电路元件甲和乙的电流与两端电压的关系如图所示，由图可知：甲的电阻是______ Ω；若将甲、乙并联到电压为2V的电源两端时，乙的电阻是______ Ω；干路中的电流是______ A。



23. 小明家安装了如图所示的门铃，请你右边方框内画出这个门铃电路的电路图。









24. 请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线．









25. 将一匙白糖慢慢加入满满的一杯水里，糖溶化，整杯水变甜了，可是水却没有溢出来，这是为什么？
26. 为了探究“电磁铁的磁性强弱与哪些因素”有关，做了以下几次实验，实验现象如图所示．根据图示现象回答下列问题：

(1)通过观察图甲中A与B两个电磁铁，当通过线圈的电流相同时、有无铁芯相同时，电磁铁线圈的匝数越多，它的磁性就越______ .
(2)观察图甲中B与C两个电磁铁，当通过线圈的电流相同时、线圈的匝数相同时，______ 铁芯的电磁铁，它的磁性就越强．(选填“有”或“无”)
(3)通过观察图乙与图丙，当线圈的匝数相同、有无铁芯相同时，电磁铁的电流越______ ，它的磁性就越强．
(4)结论：影响电磁铁磁性强弱的因素是：通过电磁铁的______ 大小、______ 、有无______ .







27. 如图所示是“探究电流与电压、电阻关系”的实验电路，其中R是定值电阻。
(1)电路中有一根导线的连接不适宜，需要改接，请在这
根导线上打“×”，并画出改接的导线。闭合开关前，应将
滑动变阻器的滑片P移到最______ (填“左”或“右”)端。
(2)闭合开关，三次调节变阻器，得到表中的数据。由这些数据：
①可看出电流与______ 的关系；
②可概括出结论：电阻不变时，导体中的电流和它两端的电压______ 。
实验序号
1
2
3
电压/V
2.0
2.4
2.8
电流/A
0.40
0.48
0.56
(3)在探究电流与另一个物理量的关系时，需要多次更换______ ；并且每次更换后都要调节变阻器，使电压表的示数______ (填“增大”、“减小”或“不变”)。

28. 小鹭利用电流表和电阻箱测量小灯泡的功率，设计并连接了如图1所示的部分实验电路。

(1)请你添加一条导线，将图1所示的实物图补充完整，并使滑动变阻器的滑片P向右移时接入电路的阻值变大
(2)闭合开关S1，将开关S2扳向______(选填“1”或“2”)，调节滑动变阻器使电流表的示数为I1，如图2所示，I1=______A。
(3)将开关S2扳向另一端，保持______的阻值不变，调节______的阻值R，使电流表的示数仍为I1
(4)若此时R=7.0Ω，小灯泡的实际功率P1=______W
(5)若小灯泡的额定电流为I0=2I1，以下关于额定功率P0与实际功率P1的数值关系，你认为最有可能的是______
A.P0=2P1  B.P0=3P1  C.P0=4P1  D.P0=5P1。
29. 用煤气灶把2kg、初温为20℃的水烧到100℃，消耗了0.03kg煤气．已知水的比热容是4.2×103J/(kg⋅℃)，煤气的热值为4.48×l07J/kg.计算：
(1)水吸收的热量为多少J？
(2)煤气完全燃烧放出的热量为多少J？
(3)煤气灶烧水的效率为多少？







30. 如图是一条电热毯电路的示意图，R0是发热电阻丝，R是串联在电路中的分压电阻，S是温控开关。自动切换成高温和低温二挡，高温挡功率40W.不考虑温度对电阻值的影响。
(1)当电热毯处于低温档时，开关S应处于什么状态？
(2)求发热电阻丝R0的阻值。
(3)当电热毯处于低温档时，电路中的电流为0.1A，求在1min内电热毯消耗的总电能和电阻R0产生的热量。







31. 如图甲所示，额定功率为3.6W的小灯泡(灯泡电阻不变)与滑动变阻器串联在电路中，电源电压恒定，当滑片P滑至A端时，小灯泡恰好正常发光．滑动变阻器滑片P从A端移到B端的过程中，小灯泡两端电压U与滑动变阻器接入电路电阻R的关系如图乙所示，求：
(1)电源电压．
(2)小灯泡的电阻；
(3)当滑片P滑至B端时，小灯泡消耗的实际功率．


32. 如图甲所示，电源电压U=6V，S为单刀双掷开关，小灯泡L的电阻RL=10Ω，R为某种压敏电阻，其阻值R与压力F成反比关系，(如图乙所示)，R的正上方装有一电磁铁P，其线圈电阻不计。
(1)在R上水平放置质量为1kg的铁制品，开关接a，通过小灯泡的电流为多大？小灯泡两端的电压为多少伏？
(2)在R上水平放置质量为2kg的铁制品，开关接b，电压表稳定后的示数为4V，则此时压敏电阻的阻值为多少欧？电磁铁P对铁制品的吸引力为多少牛？








答案和解析
1.【答案】A

【解析】解：通草小球在带正电的物体附近被排斥，根据同种电荷相互排斥，通草小球一定带正电。
故选：A。
根据同种电荷相互排斥进行判断。
本题是基础题，要求掌握电荷之间的规律：同种电荷相互排斥，异种电荷相互吸引。

2.【答案】A

【解析】解：A、物体温度升高，分子运动加剧，所以内能增加，故A正确；
B、热量是一个过程量，不能用含有、具有等来修饰，故B错误；
C、物体内能增大可能是吸收了热量，也可能是外界对它做了功，故C错误；
D、物体的温度不变，其内能可能不变，也可能增加，如晶体熔化时，吸热但温度不变，内能增加，故D错误。
故选：A。
温度、热量、内能是三个不同的物理量，同一物体状态不变时，吸收热量内能增加，温度升高；知道晶体熔化、液体沸腾时吸热，温度保持不变，内能增加。同时了解做功和热传递都可以增加物体的内能。
温度是物体令热程度的标志，温度越高，组成物质的分子运动越剧烈，分子的总动能越大；内能是所有分子运动的动能和分子势能的总和，同一物体，温度越高，内能越大，温度升高，内能增加；热量是热传递过程中，传递的内能，离开了热传递，就没有热量这个概念。

3.【答案】A

【解析】解：球在被踢的过程中，其内部的小发电机工作，是将动能转化为电能；然后再将电能转化为化学能储存在蓄电池中；LED灯发光时，将化学能转化为光能；故A正确。
故选：A。
根据课本中关于发电机的工作原理和能量转化、给蓄电池充电时能量转化的知识分析。
解题的难点：蓄电池充电的过程，此过程中是将电能转化为化学能；蓄电池放电，是将化学能转化为电能。

4.【答案】C

【解析】解：A、当断开Sl、S2，闭合S3时，R1与R2为顺次连接，是串联，故A选项正确；
B、当断开S3，闭合S1、S2时，R1与R2为并列连接，是并联，故B选项正确；
C、当断开S1，闭合S2、S3时，为R1的基本电路，R2被短路，故C选项错误；
D、只要同时闭合Sl、S3，电流从正极流出通过S1，S3直接流入电源负极，形成电源短路，故D选项正确。
故选：C。
串联电路是指元件顺次连接的电路；并联电路是指元件并列连接的电路。
根据串并联电路的特点和开关的状态进行分析。
本题考查开关在电路中的作用，关键是会识别串联电路和并联电路，会根据通路判断用电器是否工作。

5.【答案】D

【解析】解：若使收音机的音量最大，则电路中的电流应最大，电路中的电阻应最小，电阻线被连入电路中的长度应最短，所以应将滑片P置于图中的d点。
故选：D。
要使音量最大，则电路中的电流最大，电路中的电阻最小，电阻线的长度应最短。
本题的解题关键是知道连入电路中的电阻线越短，电路中的电阻越小，电流越大，音量越大。

6.【答案】C

【解析】解：A、说法正确，使用前应校零；
B、说法正确，为读数准确和保护电表，应该先用大量程“试触”，若示数过小则使用小量程；
C、说法错误，电压表可以直接接在电源两端测量电源电压；
D、说法正确，都应使电流从正接线柱流入，从负接线柱流出。
故选：C。
根据电压表和电流表的使用方法分析各个选项。
本题考查了电压表的使用规则：
①电压表要并联在电路中；
②电流要从“+“接线柱流入，从“-“接线柱流出(否则指针反转)。
③被测电压不要超过电流表的量程(可以采用试触的方法来看是否超过量程)。
电流表的使用规则：
①电流表要串联在电路中；
②电流要从“+“接线柱流入，从“-“接线柱流出(否则指针反转)。
③被测电流不要超过电流表的量程(可以采用试触的方法来看是否超过量程)。
④绝对不允许不经过用电器而把电流表连到电源的两极上(电流表内阻很小，相当于一根导线。若将电流表连到电源的两极上，轻则使电流表损坏，重则烧坏电流表、电源、导线)。
电流表读数：
①看清量程；
②看清分度值(一般而言，量程0∼3A分度值为0.1A，0∼0.6A为0.02A)；
③看清表针停留位置(一定从正面观察)。
使用前的准备：
①校零，用平口改锥调整校零按钮；
②选用量程(用经验估计或采用试触法)。

7.【答案】C

【解析】解：
ABD.由图知，开关闭合后，两灯串联，电压表与L1并联，则电压表测L1的电压，故ABD不符合题意；
C.由图知，开关闭合后，两灯串联，电压表的左接线柱与灯L2左端相连，右接线柱与灯L2的右端连接，电压表与L2并联，即电压表测L2的电压，故C符合题意；
故选：C。
分析电路的连接，电压表与待测电路并联，对每个选项逐一分析，据此作答。
本题考查了电压表的使用，关键是分析电压表的连接位置。

8.【答案】C

【解析】解：A、由电路图知：电流表与电阻并联，电压表串联在电路中，电路连接错误，不能测出电阻R的阻值，故A错误；
B、由电路图知：电压表测待测电阻与滑动变阻器两端的电压，由该电路图测不出电阻R的阻值，故B错误；
C、由电路图知：电压表测待测电阻两端的电压，电流表测流过待测电阻的电流，
由该电路图可以测出电阻R的阻值，故C正确；
D、电流表测待测电阻与滑动变阻器的电流之和，用该电路图测不出流过待测电阻的电流，由该电路图测不出电阻R的阻值，故D错误；
故选：C。
伏安法测电阻，电压表应与待测电阻并联，电流表串联在电路中测流过待测电阻的电流；
滑动变阻器应串联在电路中，一方面可以保护电路，另一方面可以改变待测电阻两端的电压。
本题考查了伏安法测电阻的实验电路图，知道实验的实验原理、分析清楚实验电路图是正确解题的关键。

9.【答案】B

【解析】解：AB.由图像上看出，当导体两端的电压为0时，电流为0，但是电阻不为零，故A错误，B正确；
C.由图像可知，电流与电压成正比，因此该电阻为定值电阻，与电压和电流没有关系，故B错误；
D.由图像可知，当导体两端的电压为2V时，通过导体的电流0.4A，故D错误。
故选：B。
(1)电阻是导体本身的一种性质，与导体的材料、长度、横截面积，另外还有温度有关，与导体两端的电压和通过的电流大小无关；
(2)当电阻一定时，电流与电压成正比；
(3)根据图像读出当导体两端的电压为2V时，通过导体的电流。
本题需要注意两点：
(1)电阻是导体本身的性质，其大小与材料、长度、横截面积、温度有关，与电压的大小和电流的大小无关；
(2)读懂图像，能根据电压找到对应的电流，或者根据电流找到对应的电压。

10.【答案】D

【解析】解：
A、消耗电能的过程就是电流做功的过程，消耗了多少电能，就是电流做了多少功，故A正确；
B、电能通过灯泡后灯泡发光，这说明灯泡消耗了电能，电流做了功，故B正确；
C、电能和电功的单位相同，都是焦耳，故C正确；
D、电能表上的读数是指电能表接入电路后，电路中用电器消耗总电能，故D错误。
故选：D。
(1)(2)消耗电能的过程就是电流做功的过程，消耗了多少电能，就是电流做了多少功；
(3)电能和电功的单位是焦耳；
(4)电能表上的读数是消耗的总电能。
本题考查了电功的实质、电能的单位、电能表的作用，属于基础知识，要掌握。

11.【答案】B

【解析】
【分析】
利用两端小磁针的N、S极，可以确定条形磁体的N、S极；
利用条形磁体的N、S极，确定甲、乙两个小磁针的N、S极。
本题考查了磁极间的相互作用规律，解决此题的突破口是先确定条形磁体的N、S极。

【解答】
由于同名磁极相互排斥，异名磁极相互吸引，可知条形磁体的a端与小磁针的N极吸引是S极，b端是N极；小磁针甲和乙的左端都指向条形磁体的a端即条形磁体的S极，所以均为N极。
故选：B。
12.【答案】D

【解析】解：A、用湿手摸开关，水是导体，容易造成触电事故。故A不符合安全用电原则；
B、随意爬电线杆，有可能会接触到导线，会发生触电事故。故B不符合安全用电原则；
C、雷雨天站在大树下避雨时，由于大树是导体，且较高，有可能将雷电传导下来，可能会发生触电。故C不符合安全用电原则；
D、将冰箱的金属外壳接地，可防止因外壳漏电而使人触电。故D符合安全用电原则。
故选：D。
(1)湿物体是导体，接触带电体容易发生触电事故；
(2)安全用电的原则：不接触低压带电体，不靠近高压带电体；
(3)大功率或有金属外壳的用电器的外壳一定要接地，避免造成触电事故。
本题考查了安全用电的常识，知道触电包括直接触电和间接触电，知道安全用电的原则。

13.【答案】D

【解析】解：额定电压下，甲用电器的电功率为60W，乙用电器的功率为60W。
A.由W=Pt可知，电流做功的多少与功率大小和通电时间都有关，不知道时间，无法判定功的多少，故A错误；
B.电功率是表示电流做功快慢的物理量，甲乙用电器都正常工作，功率相同，做功快慢相同，故B错误；
C.根据t=WP可知，完成相同的功，功率相同，时间相同，故C错误；
D.根据W=Pt可知，功率和时间相同，电流所做的功相同，故D正确。
故选：D。
(1)电功率是表示电流做功快慢的物理量；
(2)额定电压下用电器的功率和额定功率相等，根据W=Pt比较电功和时间之间的关系。
本题考查了学生对电功率物理意义和电功公式的理解与掌握，关键是知道额定电压下用电器的实际功率和额定功率相等。

14.【答案】A

【解析】解：AB、在装置中，容器中的两个电阻丝串联，通过它们的电流I与通电时间t相同，左边容器中的电阻与右边容器中的电阻不同，所以实验是为了探究电流产生的热量与电阻大小的关系；故B错误，A正确；
C、容器中的两个电阻丝串联，通过它们的电流I与通电时间t相同，由焦耳定律Q=I2Rt可知，左边容器中的电阻小于右边容器中的电阻，故C错误；
D、U形管中液面高度发生变化是因为透明容器中密封着等量的空气的热胀冷缩造成的，故D错误。
故选：A。
(1)由焦耳定律Q=I2Rt可知，Q与I、R及t有关，故应采用控制变量法进行分析；
(2)电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，这种研究方法叫转换法。
本题考查了学生对焦耳定律的认识，并可以通过巧妙的实验来验证一些结论，同时在该实验中利用了控制变量法，该实验方法在实验探究中经常用到。

15.【答案】B

【解析】
【分析】
本题考查了电路的动态分析，分析好握力变化时滑动变阻器接入电路中电阻的变化是关键。
由电路图可知，电阻R0与滑动变阻器串联，电流表测电路电流，根据握力的变化可知滑片移动的方向，从而可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化。
【解答】
由电路图可知，电阻R0与滑动变阻器串联，电流表测电路的电流，
当握力F增加时，滑片下移，滑动变阻器接入电路中的电阻变小，电路中的总电阻变小，
由I=UR可知，电路中的电流变大，即电流表的示数将变大。
故选：B。
16.【答案】B

【解析】解：由图知，两灯串联；有一只灯泡发光说明电路是连通的，即两灯不可能发生断路(排除C、D)；
电压表测量的是灯L1两端的电压，其示数为6V(即电源电压)，说明灯L1不可能被短路(否则电压表示数为0，排除A)；
当灯L2短路时，此时只有L1连入电路，加在L1两端的电压即为电源电压，符合题意；
故选B.
首先根据电路的连接方式以及灯泡的发光情况大致判断出是短路还是断路，然后根据电压表的示数判断出具体的问题所在．
本题考查了用电路故障的判断．若在串联电路中，电压表测其中一个灯的电压时，与电源电压相等了，则是这个灯断路或另一个灯短路了．

17.【答案】导体  电流  36 V

【解析】解：(1)人体是导体；
(2)电路中有电源且电路为闭合电路，因此就会有电流通过人体；
(3)一般来说，36V为安全电压，即不高于36V的电压对人体是安全的；
故答案为：导体；电流；36V。
解答本题应掌握：(1)容易导电的物体叫导体，人体、大地、各种金属等都属于导体；
(2)产生电流的条件：有电源且电路为闭合电路；
(3)对人体的安全电压：不高于36V的电压。
本题考查学生对导体的认识、电路中产生电流的条件和对人体安全电压的了解，属物理规律的简单应用。

18.【答案】伸长缩短

【解析】解：(1)对于左边的弹簧来说，不管通电螺线管的极性如何，铁棒都会被吸引，故左边的弹簧会伸长；
(2)对于右边的弹簧来说，要取决于通电螺线管的极性，如果上端是S极就会伸长，否则就会缩短；
根据电源的正负极，可以确定电流从右螺线管的上端流入，下端流出，结合螺线管线圈的绕向，利用安培定则可以确定螺线管的上端为N极，下端为S极，根据同名磁极相互排斥可知，右端弹簧会缩短。
故答案为：伸长；缩短。
①利用螺线管的线圈绕向和电流方向，结合安培定则确定螺线管的N、S极；
②同名磁极相互排斥，异名磁极相互吸引；
③弹簧伸长，是由于受到了条形磁体对其向下的拉力。根据拉力的变化可以确定弹簧伸长长度的变化。
要确定弹簧长度的变化情况，弹簧伸长的长度之所以发生变化是由于通电螺线管的磁性对它的拉力的发生了变化。这是解决此题的突破口。

19.【答案】内；压缩

【解析】解：如图所示，在一个配有活塞的厚壁玻璃筒中放一小团蘸了乙醚的棉花，把活塞迅速压下去，会看到棉花燃烧，该过程将机械能转化为内能，使得棉花的内能增加，温度升高，达到着火点，燃烧起来，这个现象说明了空气被压缩时内能增大。
在四冲程汽油机工作过程中，实现将机械能转化为内能的过程的是压缩冲程。
故答案为：内；压缩。
(1)结合温度与内能的关系和做功可以改变物体的内能角度分析解答问题。
(2)做功可以改变物体的内能，当外界对物体做功时，物体的内能增大，当物体对外界做功时，物体的内能就会减小。
解决此类问题要结合做功可以改变物体的内能进行分析解答。当外界对物体做功时，物体的内能增大，当物体对外界做功时，物体的内能就会减小。

20.【答案】662.2

【解析】解：根据电路图可知，该电路是串联电路，V并联在电源两端；电压表V1并联在L1两端；电压表V2并联在L2两端；电源电压等于4×1.5V=6V，即电压表V的示数为6V；
因为串联电路两端的电压等于各部分电压之和，
所以电压表V2的示数：U2=U−U1=6V−3.8V=2.2V。
故答案为：6；6；2.2。
先分析电路的连接方式，然后根据电压表与被测用电器并联连接进行分析；再根据串联电路两端的电压等于各部分电压之和得出电压表V2的示数。
本题考查电路连接方式的识别、电压表的正确使用方法和串联电路的电压规律。

21.【答案】0.450.8

【解析】解：电路中，电阻R和滑动变阻器串联，电压表测量电阻的电压，电流表测量电路中的电流；
(1)电流表选择“0−0.6A”的量程，分度值为0.02A，读数为0.4A；
(2)电压表选择“0−3V”的量程，分度值为0.1V，读数为2V，电阻R的阻值为：R=UI=2V0.4A=5Ω；
(3)电阻R消耗的功率为：P=UI=2V×0.4A=0.8W。
故答案为：0.4；5；0.8。
电路中，电阻R和滑动变阻器串联，电压表测量电阻的电压，电流表测量电路中的电流；
(1)先分析电流表的量程和分度值，再读数；
(2)先读出电压表的示数，再根据欧姆定律的变形公式计算电阻阻值；
(3)根据电功率公式P=UI计算电功率。
本题考查电流表电压表的读数、欧姆定律和电功率公式的应用等知识，属于基础题目。

22.【答案】5100.6

【解析】解：(1)由图像可知，当，，
元件甲的电阻为：
；
(2)元件甲、乙并联后接在电压为2V的电源两端时，，
由图像可知，，，
此时元件乙的电阻为：
；
干路电流为：
。
故答案为：5；10；0.6。
(1)先根据元件甲的U−I图像读出任一电压和对应的电流，根据欧姆定律求出其阻值的大小；
(2)根据并联电路电压特点可知两电阻并联时两端的电压，再根据图像读出对应的电流，根据欧姆定律算出乙的电阻；
根据并联电路的电流特点求出干路电流。
本题要求学生正确应用图像获得必要信息，并能结合并联电路的特点熟练应用欧姆定律的计算公式。

23.【答案】解：电路中只有电铃一个用电器，一个开关，电路图如图：


【解析】由实物图可知，电路由开关、电源和电铃组成，根据实物图连接电路图。
本题考查根据实物图画电路图，关键是分析出实物图中用电器的连接情况，这是重点也是难点。

24.【答案】

【解析】
【分析】
本题考查了连接实物电路图，根据题意确定各电路元件的连接方式是正确解题的关键。
根据题意确定个电路元件的连接方式、开关的位置，从电源的正极开始，根据电流流向法连接实物电路。
【解答】
电流从正极出来，先经过开关，再分别经过这两盏灯，最后回到电源的负极，用了5根导线，如图所示：
。
25.【答案】答：糖粉放入水中变没有了，是因为发生了扩散现象，说明分子在不停地运动；糖放入后水没有溢出，是因为分子间存在着空隙，糖分子和水分子分别进入了对方分子的空隙中，使得水和糖混合后的总体积变小了．

【解析】此题中要从两个现象进行分析：①糖变没有了，水变甜了；②水却没有溢出杯子．
本题考查学生对扩散现象的理解能力，需要从分子动理论的结论中找出答案．
扩散现象实质上从另一个角度也反映了分子间存在着间隙．

26.【答案】强；有；大；电流；线圈匝数；铁芯

【解析】解：(1)图甲中A、B两电磁铁，通过线圈的电流相同时、有无铁芯相同时，线圈的匝数越多，吸引大头针数目越多，表明它的磁性就越强．
(2)图甲中B、C两电磁铁，通过线圈的电流相同时、线圈匝数相同时，有铁芯的电磁铁吸引大头针数目越多，表明它的磁性就越强．
(3)线圈的匝数相同、有无铁芯相同，图丙中滑动变阻器连入电路的电阻变短，电阻变小，电路中电流增大，电磁铁吸引大头针增多，电磁铁的磁性增强．说明通过电磁铁的电流越大，它的磁性就越强．
(4)结论：影响电磁铁磁性强弱的因素有通过电磁铁的电流大小、线圈的匝数、有无铁芯．
故答案为：(1)强；(2)有；(3)大；(4)电流；线圈的匝数；铁芯．
(1)电磁铁的磁性强弱跟电流大小、匝数多少、有无铁芯有关．电流越大、线圈匝数越多、有铁芯时，电磁铁的磁性越强．
(2)探究电磁铁磁性强弱的影响因素时采用转换法和控制变量法．
(3)滑动变阻器的作用：改变连入电路的电阻丝的长度，改变连入电路的电阻，改变电路中的电流．
(1)掌握电磁铁磁性强弱的影响因素．能用控制变量法和转换法探究电磁铁磁性强弱的影响因素．
(2)掌握滑动变阻器的作用和原理．
(3)能根据实验现象总结实验结论．

27.【答案】右  电压  成正比  电阻  不变

【解析】解：(1)电源由两节干电池串联组成，最大电压不超过3V，所以电压应选小量程。正确接法：如图所示。

开关闭合前，滑动变阻器滑片应置于阻值最大一端。(2)根据表中数据，电压与电流比值为定值0.5。(3)探究电流与电阻关系时，须保持电压一定，改变电阻。
故答案为：(1)右；(2)电压；成正比；(3)电阻；不变。
电压表和电流表在使用时，需要选用合适的量程。探究电流与电压关系时，需用到控制变量法。
电压表使用时，须根据情况选择合适量程。

28.【答案】(1)；
(2)1；0.2；
(3)滑动变阻器；电阻箱；
(4)0.28；
(5)D

【解析】解：
(1)单刀双掷开关应控制灯泡与变阻箱分别与滑动变阻器串联，使滑动变阻器的滑片P向右移时接入电路的阻值变大
则应将变阻器滑片左边的电阻连入电路，即将A接线柱与开关右边连接，如图所示：

(2)闭合开关S1，将开关S2扳向“1”，滑动变阻器与灯泡串联，如图所示，电流表量程为0.6A，则电流表示数为I1=0.2A；
(3)将开关S2扳向“2”，保持滑动变阻器的滑片位置不变，调节电阻箱连入电路的阻值，当电流表示数为I1时，此时电阻箱连入电路的电阻与上次实验中电流为I1时灯丝电阻相同；
(4)灯丝中电流为I1时阻值一定为R，若此时R=7.0Ω，则小灯泡的实际功率：；
(5)若小灯泡的额定电流为I0=2I1，假设灯泡的阻值不变，则。
由于灯泡的阻值不是定值，会随温度的升高而变大，所以，当灯泡在正常工作时，灯泡的阻值变大，则额定功率，故以下最有可能的额定功率值是5P1.故选D。
故答案为：(1)见上图；(2)1；0.2；(3)滑动变阻器；电阻箱；(4)0.28；(5)D。
本题考查了用非常规的方法测量灯泡的电功率，实验中没有电压表，利用了串联电路阻值特点，用变阻箱的特点巧妙地获得了灯丝的电阻，进而计算功率。

29.【答案】解：(1)水吸收的热量：；
(2)0.03kg煤气完全燃烧放出的热量：
；
(3)煤气灶烧水的效率：
。
答：(1)水吸收的热量为6.72×105J；
(2)煤气完全燃烧放出的热量为1.344×106J；
(3)煤气灶烧水的效率为50%。

【解析】(1)根据吸热公式Q=cm△t就可算出水吸收的热量；
(2)应用热值公式Q=mq可以求出煤气完全燃烧释放的热量；
(3)由效率公式可以求出煤气灶烧水的效率．
本题考查了吸热公式、热值公式及效率公式的计算，属于常见的题型，难度不大．

30.【答案】解：
(1)由图可知，开关S闭合时，电路中只有R0工作，电路中的总电阻最小，由P=U2R可知，电热毯的功率最大，处于高温档；
同理可知，S断开时，R与R0串联在电路中，电热毯处于保温档；
(2)由P=U2R可得，R0的阻值：
；
(3)当S断开时，R与R0串联在电路中，电热毯处于保温档，
在1min内电热毯消耗的总电能：
W=UIt=220V×0.1A×60s=1320J；
电阻R0产生的热量：
Q=I2R0t=(0.1A)2×1210Ω×60s=726J。
答：(1)当电热毯处于低温档时，开关S应处于断开状态；
(2)发热电阻丝R0的阻值为1210Ω；
(3)当电热毯处于低温档时，电路中的电流为0.1A，在1min内电热毯消耗的总电能为1320J，电阻R0产生的热量为726J。

【解析】(1)由图可知，开关S闭合时，电路中只有R0工作，S断开时，R与R0串联在电路中，根据P=U2R比较两种情况下电热毯的功率，然后判断其状态；
(2)由铭牌可知额定电压和额定功率，根据P=U2R求出R0的阻值；
(3)当电热毯处于低温挡时，根据W=UIt求出电路消耗的电能，根据Q=I2Rt求出电阻丝R0产生的热量
本题考查了电功率公式、焦耳定律公式的综合应用，分清电热毯处于不同档位时电路的连接方式是关键。

31.【答案】解：(1)当滑片P滑至A端时，滑动变阻器接入电路中的电阻为零，电路为L的简单电路，电压表测电源的电压，
由图象可知，电源的电压U=6V；
(2)当滑片P滑至A端时，
因小灯泡恰好正常发光，
所以，灯泡的额定电压UL=U=6V，
由P=U2R可得，灯泡的电阻：
RL=UL2PL=(6V)23.6W=10Ω；
(3)当滑片P滑至B端时，滑动变阻器接入电路中的电阻最大，
由图象可知，此时灯泡两端的电压UL′=2V，
则灯泡的实际功率：

答：(1)电源电压为6V；
(2)小灯泡的电阻为10Ω；
(3)当滑片P滑至B端时，小灯泡消耗的实际功率为0.4W.

【解析】(1)当滑片P滑至A端时，滑动变阻器接入电路中的电阻为零，电路为L的简单电路，电压表测电源的电压，根据图象读出电源的电压；
(2)当滑片P滑至A端时，根据额定电压电压下灯泡正常发光可知灯泡的额定电压，又知道灯泡的额定功率，根据P=U2R求出灯泡的电阻；
(3)当滑片P滑至B端时，滑动变阻器接入电路中的电阻最大，根据图象读出灯泡两端的电压，根据P=U2R求出灯泡的实际功率．
本题考查了电功率公式的应用，重点考查了学生的读图能力，从图象中获取有用的信息是关键．

32.【答案】解：
(1)铁制品的重力G=mg=1kg×10N/kg=10N；
由图乙知，当F=10N时，电阻R=6Ω，则电路中电流；
由I=UR得，灯泡两端的电压UL=IRL=0.375A×10Ω=3.75V；
(2)2kg铁制品的重力G′=m′g=2kg×10N/kg=20N；
此时电路中的电流I′=U′RL=4V10Ω=0.4A；
电阻R两端的电压U′=6V−4V=2V；
则R的阻值为R′=U′I′=2V0.4A=5Ω，
由图象知，FR=60N⋅Ω，则当R=5Ω时，F=60N⋅Ω5Ω=12N；
所以吸引力F′=20N−12N=8N。
答：(1)通过小灯泡的电流为0.375A；小灯泡两端的电压为3.75V；
(2)此时压敏电阻的阻值为5Ω；电磁铁P对铁制品的吸引力为8N。

【解析】(1)根据G=mg计算出铁制品的重力，可得对压敏电阻的压力，由图乙确定此时R的阻值，根据欧姆定律计算出电路中的电流值；
由U=IR计算出灯泡两端的电压；
(2)根据电压表的示数计算出电路中的电流值和R两端的电压，根据欧姆定律得出压敏电阻的阻值；
对照乙图得出此时铁制品对压敏电阻的压力，根据平衡力的知识可计算出P对铁制品的吸引力。
本题是有关欧姆定律的题目，解决此题的关键是通过图象乙，从中确定压力与电阻的关系。
