2020-2021学年辽宁省沈阳市大东区九年级（上）期末物理试卷

这是一份2020-2021学年辽宁省沈阳市大东区九年级（上）期末物理试卷，共26页。试卷主要包含了7W，5W，6W，【答案】C，【答案】D，【答案】AC，【答案】BD，【答案】BCD等内容，欢迎下载使用。

2020-2021学年辽宁省沈阳市大东区九年级（上）期末物理试卷
1. 关于内能，下列说法正确的是( )
A. 质量越大的物体内能也越大
B. 内能越大的物体分子运动越剧烈
C. 发生扩散现象时，物质只能从内能大的物体进入内能小的物体
D. 热传递过程中，放出热量的物体的内能可能小于吸收热量的物体的内能
2. 如图所示是小玲家的小区大门横杆。小玲发现，小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做开关S1，按钮看做开关S2，小玲设计的四个电路中正确的是( )
A. B.
C. D.
3. 如图所示电路，①、②、③可能是电流表，也可能是电压表。当开关闭合后，两灯都发光，且三个电表都有正常示数。下列说法正确的是( )

A. ①③是电流表，②是电压表 B. ①是电压表，②③是电流表
C. ①、②是电流表，③是电压表 D. ①、②是电压表，③是电流表
4. 如图所示电路，电源电压恒定不变，R1=12Ω，R2=6Ω，R3是定值电阻，闭合开关S1，当单刀双掷开关S2接a时电流表的示数为0.6A，则当单刀双掷开关S2接b时电流表的示数可能为( )
A. 12A B. 0.9A C. 0.6A D. 0.3A
5. 两个额定电压相同的电热器甲和乙，甲的额定功率为1800W，乙的额定功率为1200W，两个电热器都正常工作时，下列说法中正确的是( )
A. 甲电热器两端的电压较高 B. 通过两个电热器的电流相等
C. 电流通过甲电热器做功较快 D. 甲电热器消耗的电能较多
6. 在如图所示的电路中，电源电压为4.5V保持不变，电压表量程0∼3V，电流表量程0−0.6A，滑动变阻器R的规格是“10Ω1A”，灯泡L标有“2.5V0.5A”字样，若闭合开关S，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化，则下列说法正确的是( )
A. 电流表的示数变化范围0.3A∼0.6A
B. 灯泡消耗的最小功率为0.9W
C. 电路消耗的最大总功率为2.7W
D. 滑动变阻器允许调节的阻值范围是4Ω∼10Ω
7. 如图所示的实例中，符合安全用电要求的是( )
A. 有人触电时立即断电
B. 用湿布擦拭工作的台灯
C. 用电器金属外壳接地线
D. 使用绝缘层破损的导线
8. 小灯泡L1标有“6V 3W”，小灯泡L2标有“6V 6W”，将两只灯泡串联后接在某电源两端，假若灯泡电阻保持不变，则( )
A. 电源电压为12V时，两只灯泡均能正常发光
B. 小灯泡L1正常发光时，小灯泡L2的实际功率是1.5W
C. 两只灯泡均发光时，小灯泡L2比小灯泡L1亮一些
D. 两只灯泡均发光时，电路中允许通过的最大电流为0.5A

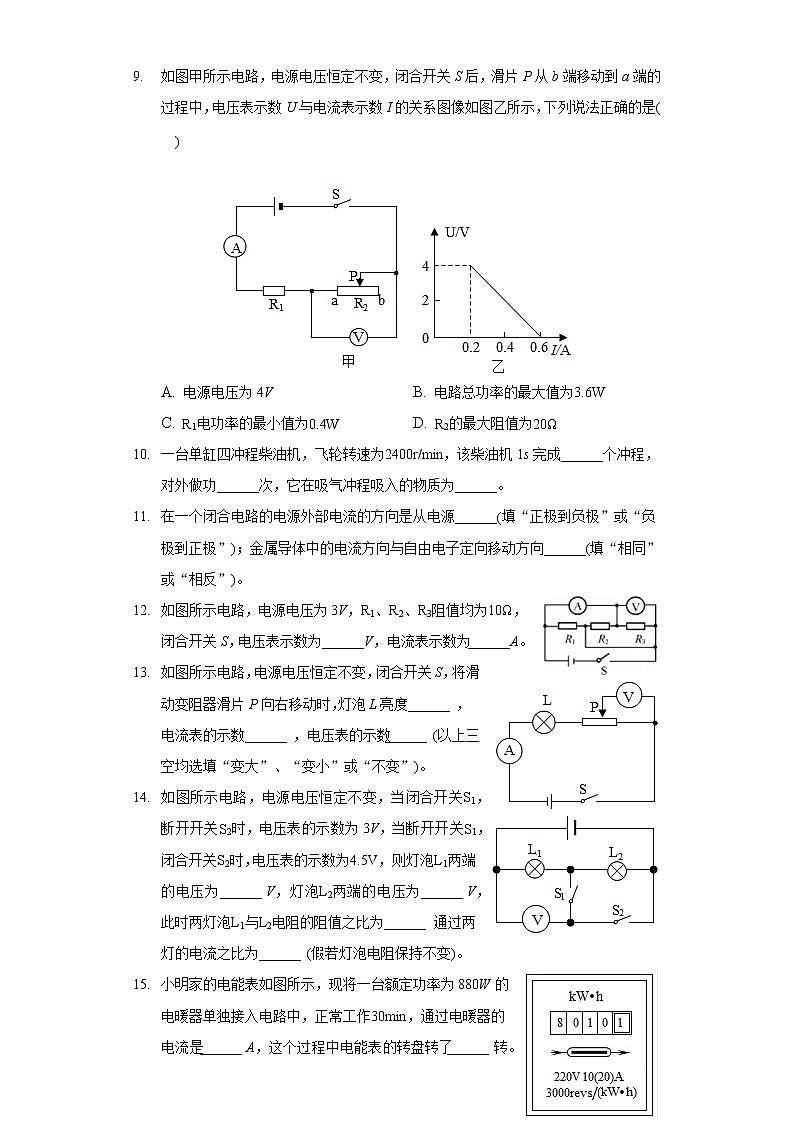

9. 如图甲所示电路，电源电压恒定不变，闭合开关S后，滑片P从b端移动到a端的过程中，电压表示数U与电流表示数I的关系图像如图乙所示，下列说法正确的是( )

A. 电源电压为4V B. 电路总功率的最大值为3.6W
C. R1电功率的最小值为0.4W D. R2的最大阻值为20Ω
10. 一台单缸四冲程柴油机，飞轮转速为2400r/min，该柴油机1s完成______个冲程，对外做功______次，它在吸气冲程吸入的物质为______。
11. 在一个闭合电路的电源外部电流的方向是从电源______(填“正极到负极”或“负极到正极”)；金属导体中的电流方向与自由电子定向移动方向______(填“相同”或“相反”)。
12. 如图所示电路，电源电压为3V，R1、R2、R3阻值均为10Ω，闭合开关S，电压表示数为______V，电流表示数为______A。
13. 如图所示电路，电源电压恒定不变，闭合开关S，将滑动变阻器滑片P向右移动时，灯泡L亮度______ ，电流表的示数______ ，电压表的示数______ (以上三空均选填“变大”、“变小”或“不变”)。
14. 如图所示电路，电源电压恒定不变，当闭合开关S1，断开开关S2时，电压表的示数为3V，当断开开关S1，闭合开关S2时，电压表的示数为4.5V，则灯泡L1两端的电压为______ V，灯泡L2两端的电压为______ V，此时两灯泡L1与L2电阻的阻值之比为______ ，通过两灯的电流之比为______ (假若灯泡电阻保持不变)。
15. 小明家的电能表如图所示，现将一台额定功率为880W的电暖器单独接入电路中，正常工作30min，通过电暖器的电流是______ A，这个过程中电能表的转盘转了______ 转。




16. 家庭电路进户的两条输电线，火线和零线可以用试电笔判断。正确使用试电笔时，手指千万不能到______(选填“笔尖属体”或”笔尾金属体”)，当管发光时______(选填“有”或“没有”)电流通过人体。
17. 如图所示是小明家的电热水壶及其铭牌，小明将该电热水壶接入家庭电路，用它来加热1.5kg水。[水的比热容是4.2×103J/(kg⋅℃)]
(1)该电热水壶正常工作时的电流为多少？
(2)将1.5kg的水从20℃加热到100℃吸收的热量为多少？
(3)小明烧开这壶1.5kg的水实际用时10min，则该电热水壶的效率为多少？
V产品型号
×××
额定电压
220V
频率
50Hz
额定功率
1100W
容量
1.5L








18. 如图甲所示是小明家的“无油空气炸锅”，其原理是利用循环的热空气流加热食物，工作电路图如图乙所示。其中使空气循环流动的电风扇标有“220V 44W”的字样，R1、R2为加热空气的电热丝，其中R1是定值电阻，其阻值为50Ω，R2是滑动变阻器。
(1)某次烤薯条时，小明先将滑动变阻器R2阻值调为零，然后闭合定时开关并设定时间为6min，同时温控开关闭合5min后断开1min。求此过程中R1产生多少焦耳的电热？(不考虑温度对电阻的影响)
(2)当定时开关、温控开关均闭合，调节滑动变阻器R2的阻值，使R2两端电压为20V。求此时电路的总功率是多大？








19. 如图所示的四个热学实验，下列说法中正确的是( )
A. 迅速下压活塞，活塞对厚玻璃筒内的空气做功，硝化棉燃烧起来
B. 抽去玻璃隔板后，两瓶中的气体逐渐混合，这说明气体分子在不停地运动
C. 紧压两铅柱使它们合在一起，悬挂钩码也未被拉开，主要因为分子间存在斥力
D. 当瓶塞从瓶口跳出时，瓶内有白雾产生，瓶内气体的内能转化为瓶塞的机械能
20. 如图所示：是探究“电流通过导体时产生的热量与哪些因素有关”的实验装置。两个相同的透明容器中密封着等量的空气，将1、2和3、4导线分别接到电源两端。
①甲图所示的装置用来探究电流通过电阻丝产生的热量与______的关系；
②通过观察乙图中的实验现象，可知______(选填“c”或“d”)容器中电阻丝的阻值大。


21. 在探究影响导体电阻大小的因素时，小明作出了如下猜想：
导体的电阻可能与①导体的长度有关、②导体的横截面积有关、③导体的材料有关。实验室提供了4根电阻丝，其规格、材料如下表所示。
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
(1)按照图1所示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接上不同的导体，通过观察______来比较导体电阻的大小。
(2)为了验证上述猜想①，应该选用编号______两根电阻丝分别接入电路进行实验。
(3)分别将A和D两电阻丝接入图电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当长度和横截面积相同时，导体电阻跟______有关。

(4)要进一步研究导体材料的导电性能，就需要测量导体的电阻，小明的实验方案和操作过程均正确，两表的连接和示数如图2所示。但通过观察发现电流表指针偏转过小，这样会导致实验误差较大，解决这一问题的措施是______。
22. 九年级某班级同学进行“探究电流与电压的关系”的电学实验：
(1)小明所在的小组，先设计出如图甲所示电路，经过讨论又设计出如图乙和丙所示电路，请分析由如图甲所示电路改进为如图乙所示电路的好处是______ ；由如图乙所示电路改进为如图丙所示电路的好处是______ ；

(2)如图丁所示实物电路没有连接完整，请你用笔画线代替导线连接完整；
(3)在继续用如图丁所示实物电路探究“电流与电阻的关系”时，小明选取四个定值电阻5Ω、10Ω、15Ω、20Ω，滑动变阻器“20Ω0.5A”，先将5Ω电阻接入电路，调节滑动变阻器滑片，使电压表的示数为1.5V，记下电流值，再将5Ω电阻换成10Ω电阻，他下一步操作是：将滑动变阻器的滑片向______ (选填“A”或“B”)端移动；
(4)小明和同组同学完成上述实验后，还想测量一只标有“2.5V”字样小灯泡正常发光时的电阻，却发现电压表损坏不能用了，本组同学为了完成测量，利用一个5Ω的定值电阻，设计了如图戊所示的电路。操作步骤如下：
①断开开关S2，闭合开关S、S1，调节滑动变阻器滑片，使电流表的示数为______ A，此时灯泡恰好正常发光；
②保持滑动变阻器滑片的位置不变，断开开关S1，闭合开关S、S2，读出电流表示数为I；
③小灯泡正常发光时的电阻的表达式RL=______ (用已知量和测量量表示)。
23. 在做“测层小灯泡电功率”的实验时，小明所在小组选取了一只标有“3.8V”的小灯泡和必要的实验器材。
(1)实验电路图如图1所示，小明正确连好电路后，闭合开关，发现小灯泡不发光，电流表无示数，电压表有示数，出现该故障的原因可能是______ (选填正确字母序号)。
A.开关接触不良
B.滑动变阳器短路
C.小灯泡灯座短路
D.小灯泡灯丝烧断

(2)排除故障后，小明调节滑动变阻器滑片P，使电压表的示数为3.0V，此时电流表的示数如图2所示，则该小灯泡此时的电功率为______ W。若要测量小灯泡的额定功率，则滑动变阻器的滑片P应向______ (选填“左”或“右”)端移动。
(3)另一实验小组中的小亮同学连接好电路，闭合开关后，调节滑动变阻器滑片P，发现小灯泡发光程度变亮时，电压表示数减小，小灯泡发光程度变暗时，电压表示数增大。请你根据山现的现象，指出小亮同学电路连接的错误：______ 。
24. 小明想利用一只电压表和一个己知阻值为R0的定值电阻测量未知电阻Rx的阻值。
他选择了满足实验要求的学生电源(电源两端电压不变且未知)、一只电压表、三只开关、导线若干，连接了如图所示的实验电路。小明的实验步骤没有写全，请你帮助他将实验步骤补充完整。
(1)闭合开关S、闭合开关S1、断开开关S2时，读出电压表的示数为U1；
(2)闭合开关S、______ (选填“闭合”或“断开“)开关S1、______ (选填“闭合”或“断开”)开关S2时，读出电压表的示数为U2；
(3)用已知量R0和测量量U1、U2表示Rx，则Rx=U1R0U2−U1。

25. 十九世纪末，爱迪生尝试对1600多种不同的耐热材料进行试验，最终制成了钨丝灯泡，就是传统总义上的“白炽灯”，开启了人类崭新的“光明时代”。进入二十一世纪的今天，LED灯成为照明舞台上新的主角。
(1)白炽灯泡是根据电流的______ 效应制成的。灯泡L1标有“220V 100W”，灯泡L2标有“220V 60W”，灯泡L1的电阻比灯泡L2的电阻______ (选填“大”或“小”)、其中灯丝较细的是______ (选填“L1”或“L2”)。
(2)如图所示的插座和电灯(带开关)是纽成家庭电路的常用器件，请你用笔画线代替导线将它们分别正确的接入电路中。

(3)有研究数据表明，LED灯寿命是白炽灯的100倍左右，且照明效果更加稳定。下表给出了相同面积的房间，在相同照明效果下，用不同种类灯照明时的电功率需求情况。从表中可以明显看出在相同照明效果下，使用LED灯比白炽灯更节能。
LED灯电功率/W
白炽灯电功率/W
适用房间出/m2
3
25
3.5
6
40
8−9
根据表中的数据可知，如果晚上学习时使用的LED台灯电功率是6W，在相同照明效果下，每晚三小时学习时间，LED灯比白炽灯节约______ kW⋅h电能。
答案和解析
1.【答案】D

【解析】解：
A、物体的质量越大，内能不一定越大，因为内能还与物体的温度有关，故A错误；
B、物体分子运动与温度有关，温度越高分子越动越剧烈，内能的大小跟质量、温度、状态有关，内能越大的物体温度不一定越高，分子运动不一定越剧烈，故B错误；
C、发生扩散现象时，两种物质彼此进入对方，故C错误；
D、内能小的物体可能温度高，内能大的物体可能温度低，因此在发生热传递时放出热量的物体的内能可能小于吸收热量的物体的内能，故D正确。
故选：D。
(1)内能的大小与物体的温度、质量以及状态有关；
(2)物体分子运动与温度有关，温度越高分子越动越剧烈；
(3)两种物质在相互接触时彼此进入对方的现象叫扩散现象；
(4)热传递的条件：物体之间存在温度差。
此题考查的内能、扩散现象、热传递的有关知识，是一道基础题。

2.【答案】C

【解析】解：小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做开关S1，按钮看做开关S2，则两个开关单独都能打开大门，即两开关并联后再与电动机串联，只有C正确。
故选：C。
根据题意确定两开关的连接方式再与电动机串联。
本题结合生活实际考查根据要求设计电路图，关键是确定两开关的连接。

3.【答案】A

【解析】解：
(1)当两个灯泡是串联时，电流路径：从电源正极→②→左灯泡→右灯泡→开关S→电源的负极，根据电流表串联在电路中，电压表并联在电路中，可以判断②是电流表，测量串联电路电流，①③是电压表，电压表①测量电源电压，电压表③测量左灯泡两端的电压。
(2)当两个灯泡是并联时，电流路径：从电源正极→③→分成两路，一路经左灯泡、①、开关S、电源负极，另一路经右灯泡、开关S、电源负极，根据电流表串联在电路中，电压表并联在电路中，可以判断①③是电流表，电流表③是测量干路电流，电流表①测量左灯泡电流，②是电压表测量电源电压。
综合分析，故选项A正确，BCD错误。
故选：A。
闭合开关两个灯泡都发光，两个灯泡可能是串联，可能是并联，当灯泡串联时，分析各表是什么电表，当灯泡是并联时，分析各表是什么电表。
闭合开关两灯都发光，说明两灯是串联或是并联，假设两灯串联判断各表是什么表，假设两灯并联判断各表是什么表，这是本题的思路。

4.【答案】B

【解析】解：由电路图可知，闭合开关S1，单刀双掷开关S2接a时，R1与R3串联，电流表测电路中的电流，
因串联电路中总电阻等于各分电阻之和，
所以，由I=UR可得，电源的电压：
U=Ia(R1+R3)=0.6A×(12Ω+R3)，
当闭合开关S1，单刀双掷开关S2接b时，R2与R3串联，电流表测电路中的电流，
则电流表的示数：
Ib=UR2+R3=0.6A×(12Ω+R3)6Ω+R3=0.6A×[(6Ω+R3)+6Ω]6Ω+R3=0.6A+0.6A×6Ω6Ω+R3，
当R3=0时，Ib=0.6A+0.6A×6Ω6Ω=1.2A，
当R3越大时，Ib越接近于0.6A，
所以，根据R3是定值电阻可知：0.6A
