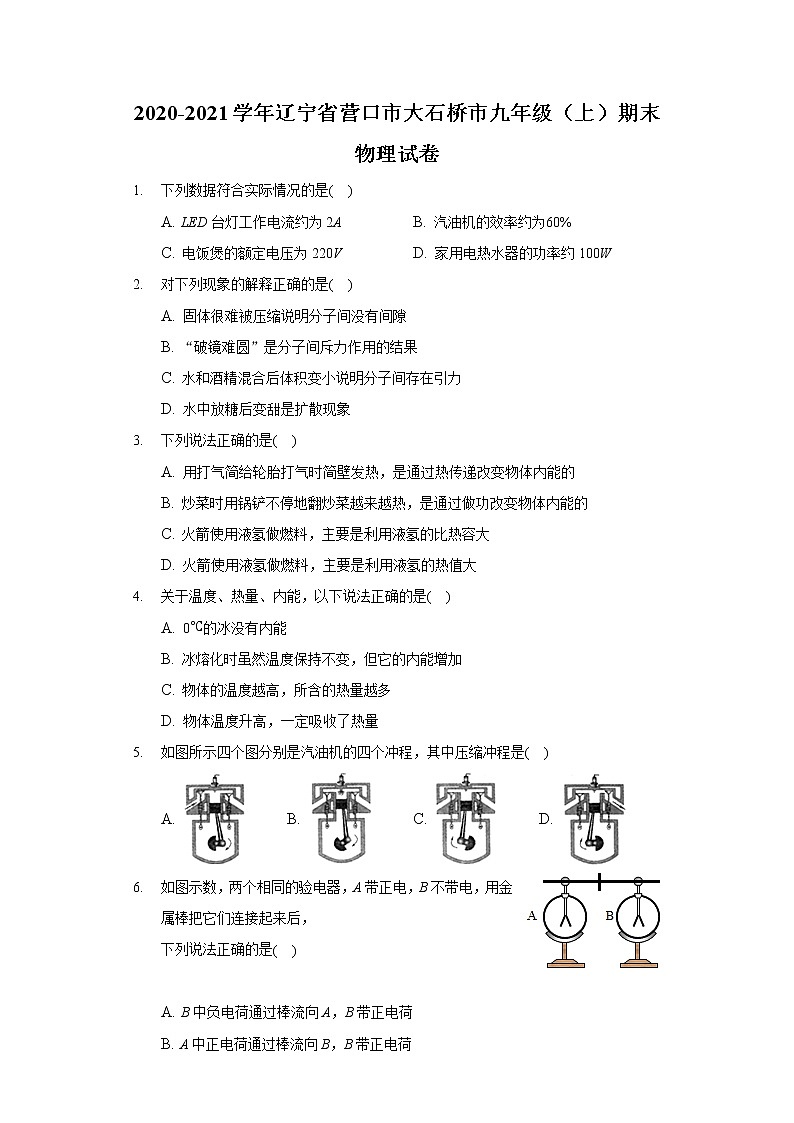

2020-2021学年辽宁省营口市大石桥市九年级（上）期末物理试卷
1. 下列数据符合实际情况的是( )
A. LED台灯工作电流约为2A B. 汽油机的效率约为60%
C. 电饭煲的额定电压为220V D. 家用电热水器的功率约100W
2. 对下列现象的解释正确的是( )
A. 固体很难被压缩说明分子间没有间隙
B. “破镜难圆”是分子间斥力作用的结果
C. 水和酒精混合后体积变小说明分子间存在引力
D. 水中放糖后变甜是扩散现象
3. 下列说法正确的是( )
A. 用打气简给轮胎打气时简壁发热，是通过热传递改变物体内能的
B. 炒菜时用锅铲不停地翻炒菜越来越热，是通过做功改变物体内能的
C. 火箭使用液氢做燃料，主要是利用液氢的比热容大
D. 火箭使用液氢做燃料，主要是利用液氢的热值大
4. 关于温度、热量、内能，以下说法正确的是( )
A. 0℃的冰没有内能
B. 冰熔化时虽然温度保持不变，但它的内能增加
C. 物体的温度越高，所含的热量越多
D. 物体温度升高，一定吸收了热量
5. 如图所示四个图分别是汽油机的四个冲程，其中压缩冲程是( )
A. B. C. D.
6. 如图示数，两个相同的验电器，A带正电，B不带电，用金属棒把它们连接起来后，
下列说法正确的是( )

A. B中负电荷通过棒流向A，B带正电荷
B. A中正电荷通过棒流向B，B带正电荷
C. 金属棒中持续电流方向是从A流向B
D. 金属棒中瞬时电流方向是从B流向A

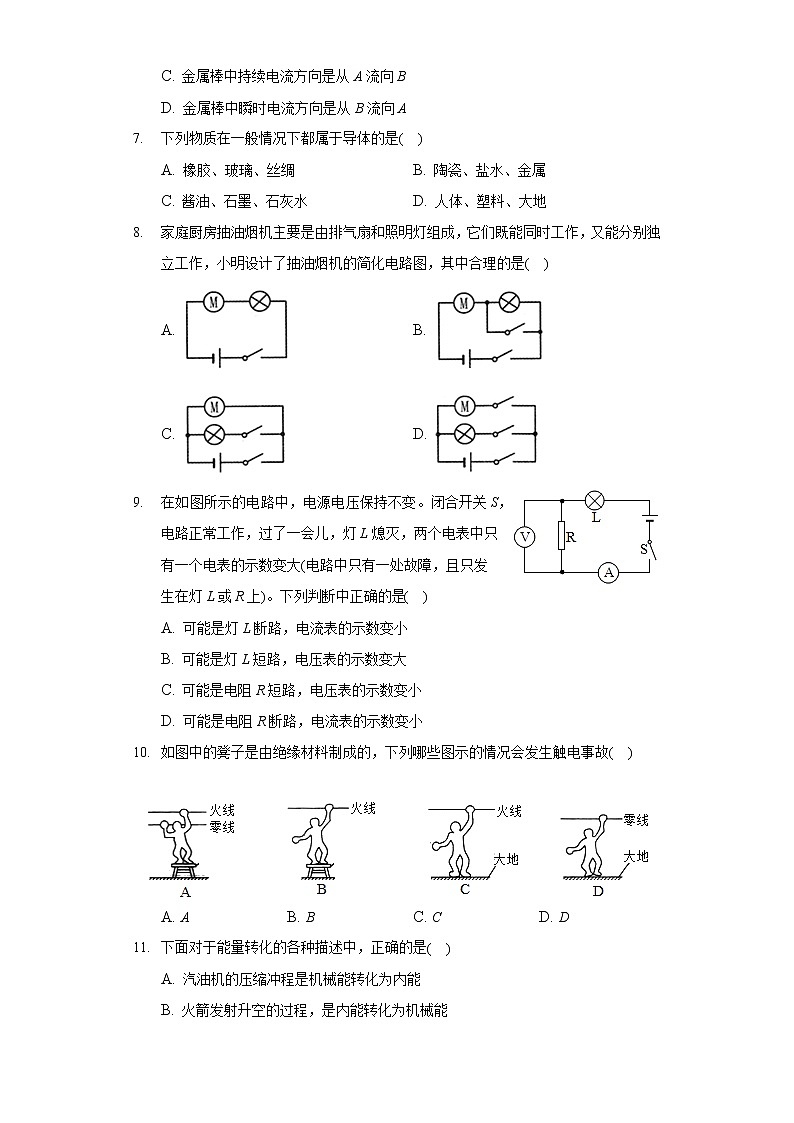

7. 下列物质在一般情况下都属于导体的是( )
A. 橡胶、玻璃、丝绸 B. 陶瓷、盐水、金属
C. 酱油、石墨、石灰水 D. 人体、塑料、大地
8. 家庭厨房抽油烟机主要是由排气扇和照明灯组成，它们既能同时工作，又能分别独立工作，小明设计了抽油烟机的简化电路图，其中合理的是( )
A. B.
C. D.
9. 在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作，过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变大(电路中只有一处故障，且只发生在灯L或R上)。下列判断中正确的是( )
A. 可能是灯L断路，电流表的示数变小
B. 可能是灯L短路，电压表的示数变大
C. 可能是电阻R短路，电压表的示数变小
D. 可能是电阻R断路，电流表的示数变小
10. 如图中的凳子是由绝缘材料制成的，下列哪些图示的情况会发生触电事故( )

A. A B. B C. C D. D
11. 下面对于能量转化的各种描述中，正确的是( )
A. 汽油机的压缩冲程是机械能转化为内能
B. 火箭发射升空的过程，是内能转化为机械能
C. 太阳能电池可以把太阳能直接转化为化学能
D. 汽车急刹车时是机械能转化为内能

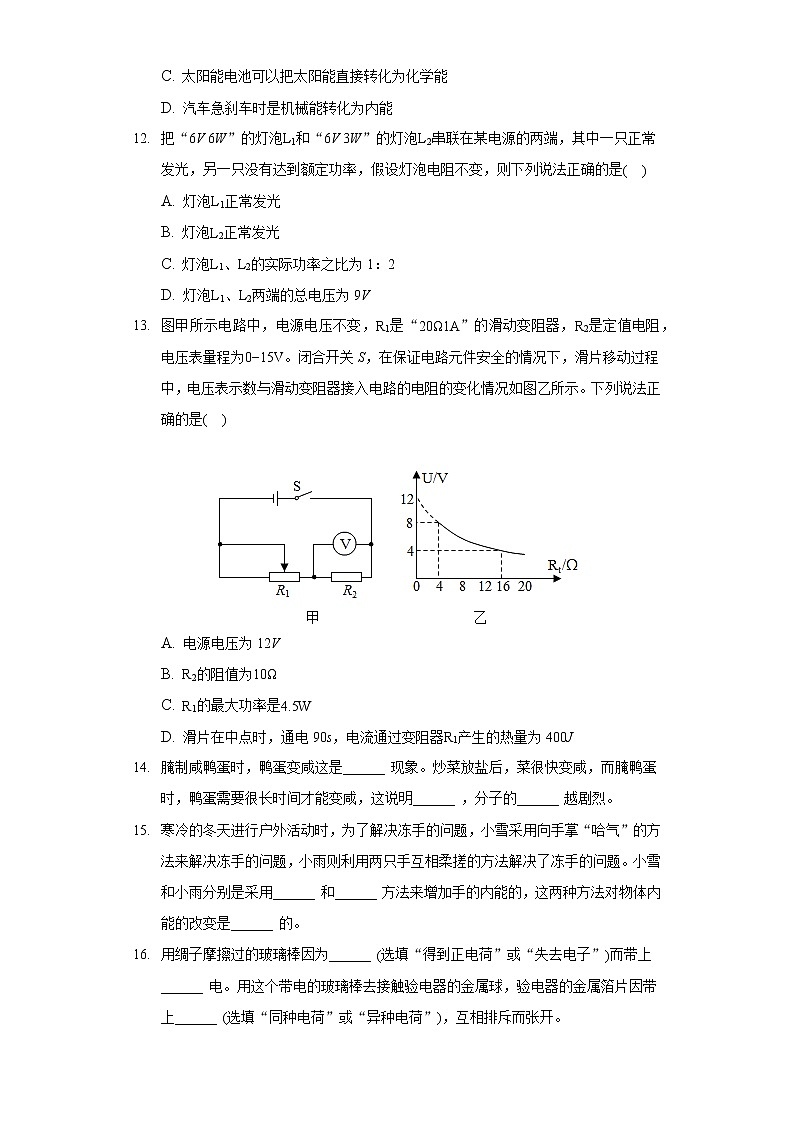

12. 把“6V 6W”的灯泡L1和“6V 3W”的灯泡L2串联在某电源的两端，其中一只正常发光，另一只没有达到额定功率，假设灯泡电阻不变，则下列说法正确的是( )
A. 灯泡L1正常发光
B. 灯泡L2正常发光
C. 灯泡L1、L2的实际功率之比为1：2
D. 灯泡L1、L2两端的总电压为9V
13. 图甲所示电路中，电源电压不变，R1是“20Ω1A”的滑动变阻器，R2是定值电阻，电压表量程为0−15V。闭合开关S，在保证电路元件安全的情况下，滑片移动过程中，电压表示数与滑动变阻器接入电路的电阻的变化情况如图乙所示。下列说法正确的是( )

A. 电源电压为12V
B. R2的阻值为10Ω
C. R1的最大功率是4.5W
D. 滑片在中点时，通电90s，电流通过变阻器R1产生的热量为400J
14. 腌制咸鸭蛋时，鸭蛋变咸这是______ 现象。炒菜放盐后，菜很快变咸，而腌鸭蛋时，鸭蛋需要很长时间才能变咸，这说明______ ，分子的______ 越剧烈。
15. 寒冷的冬天进行户外活动时，为了解决冻手的问题，小雪采用向手掌“哈气”的方法来解决冻手的问题，小雨则利用两只手互相柔搓的方法解决了冻手的问题。小雪和小雨分别是采用______ 和______ 方法来增加手的内能的，这两种方法对物体内能的改变是______ 的。
16. 用绸子摩擦过的玻璃棒因为______ (选填“得到正电荷”或“失去电子”)而带上______ 电。用这个带电的玻璃棒去接触验电器的金属球，验电器的金属箔片因带上______ (选填“同种电荷”或“异种电荷”)，互相排斥而张开。
17. 如图所示，电源电压6V不变，要使“6V 3W”的小灯泡L1和“6V 6W”的小灯泡L2连接成并联电路，应闭合开关______ ，此时小灯泡______ (选填“L1”或“L2”)更亮；要使小灯泡L1和L2连接成串联电路，则应闭合开关______ ，此时电路的总功率为______ W(小灯泡电阻不变)。

18. 如图所示，两个透明容器中密闭着等量的空气，且里面都有一段电阻丝。用一个电阻与其中一个容器内的电阻丝并联，将透明容器与装有适量红墨水的U形管相连，利用U形管中液面______ 的变化来反映密闭空气温度的变化。由图可知，在______ 和通电时间相同的情况下，______ 越大，产生的热量越多。
19. 如图所示，路由器是一种支持有线和无线连接的网络设备，通过后排接口可以同时连接多台电脑，各接口之间的连接方式是______联的，它上面闪烁的指示灯是具有______性的发光二极管，侧面的条状小孔是为了防止______对它造成的危害。
20. 我国在南海进行可燃冰试采获得成功。可燃冰是一种固态晶体，完全燃烧2m3可燃冰能放出______ J的热量，若这些热量的60%被水吸收，可以将______ kg水从0℃加热到100℃。汽车防冻液的主要成分是水，这是因为水的______ 大。
21. 如图所示，月末的一天晚上，小华观察到家里电能表在10min内转了60转，这段时间家里用电器消耗了______ J的电能，这些用电器的总功率为______ kW；上个月末电能表的示数是503.2kW⋅h，当地家庭用电的收费标准是0.5元/kW⋅h，那么从上个月末到今天小华家应缴电费______ 元。
22. 请将电源、电流表，电压表三个元件的符号填入下图电路的虚线框内，并将电路补充完整。要求：开关S闭合后，电流方向如图所示，移动滑动变阻器的滑片P，小灯泡L变亮时，电压表的示数变小。







23. 按照电路图，把如图中的电路元件连接成实物电路(导线不交叉)。









24. 如图甲所示的插排。指示灯(发光二极管)在开关闭合时会发光，插孔正常供电：如果指示灯损坏，开关闭合时插孔也能正常供电。根据上述现象，在图乙中补全插排中开关、指示灯和插座的连接方式，并与电源线接通。









25. 将一个盛少量水的试管放在酒精灯上加热，过了一段时间后，会听到“砰”的一声，塞子飞出，同时可以看到管口附近出现了“白雾”。请回答下列问题：
(1)解释塞子飞出的原因；
(2)“白雾”是什么现象。







26. 小月家太阳能热水器水箱最多可盛200kg水。某天早晨，小月用温度计测得自来水的温度为20℃，然后给热水器加满水，晚上热水器显示的水温是50℃。求：

(1)这段时间水箱中水吸收的热量？
(2)如果水吸收的热量由燃烧煤气来提供，炉子的效率是40%，煤气的质量是多少？







27. 某品牌豆浆机及铭牌如图所示。豆浆机正常工作，做一次豆浆(豆子打浆后，1L豆浆由30℃加热到100℃)用时12min，其中打浆2min，加热10min。求：

(1)豆浆机正常工作时电热丝电阻是多少？
(2)将1升30℃的豆浆加热到100℃，豆浆吸收的热量是多少？
(3)豆浆机正常工作，做一次豆浆的加热效率是多少？








28. 亮亮设计了一个用电压表示数的变化反映环境温度变化的电路，电路原理如图甲所示，电源电压4V，电压表量程0−3V，定值电阻R0=150Ω，R是热敏电阻，其阻值随环境温度变化规律如图乙所示。求：
(1)环境温度20℃时，电压表的示数是多少？
(2)该电路能够测量的最高环境温度是多少？








29. 如图甲所示，“探究不同物质的比热容”，用两套完全相同的装置分别加热初温相同而质量不同(ma>mb)的a、b两种液体，两种液体的温度∼加热时间图像如图丙所示。
(1)实验装置的组装及调节顺序是______ (选填“由上而下”或“由下而上”)；
(2)某一时刻b液体中温度计的所示如图乙所示，此时b液体的温度是______ ℃；
(3)实验过程中，我们用______ 表示物体吸收热量的多少；
(4)b液体第8min时的内能______ (选填“大于”、“等于”或“小于”)第12min时的内能；
(5)由图甲及题中所给的已知条件可知，______ 液体密度大；
(6)再结合对丙图像的分析可知，______ 液体比热容大。
30. 在“探究影响导体电阻大小因素的实验”时，同学们设计了如图所示的实验电路，如表给出了可供选择的几种导体，分别用a、b、c、d四个字母代表。
导体序号
导体长度
L/m
横截面积
S/mm2
材料
a
1.0
0.4
锰铜
b
1.0
0.2
锰铜
c
0.5
0.2
锰铜
d
0.5
0.2
镍铬合金
(1)为了探究导体电阻与导体横截面积的关系，应分别将导线______ (选填导线序号)接入电路，闭合开关后，观察比较小灯泡的亮度或______ 来比较导体电阻的大小；
(2)实验中，分别将导线b、c接入电路，闭合开关后，观察到电流表的示数Ib”、“=”或“mb，根据c=Qm△t，b液体比热容大。
故答案为：(1)由下而上；(2)91；(3)加热时间；(4)小于；(5)a；(6)b。
(1)根据用酒精灯的外焰加热确定实验装置的组装及调节顺序，确保一次调试到位；
(2)根据温度计分度值读数；
(3)用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法；
(4)物体吸热，内能变大；
(5)根据已知条件，由图甲知a液体的体积小，根据ρ=mV分析；
(6)由丙图像知，0∼6分钟两液体的图像是重合的，说明加热相同时间(吸热相同)，升高的温度相同，由已知条件，根据c=Qm△t分析。
本题探究不同物质的比热容，考查实验器材的调试、温度计读数、内能大小的比较、密度公式和c=Qm△t的运用，同时考查控制变量法和转换法的运用，综合性较强。

30.【答案】a、b 电流表示数大小  长度  材料和横截面积  大  材料  控制变量

【解析】解：
(1)要探究导体电阻与导体横截面积的关系，必须控制材料和长度相同，改变横截面积，符合条件的是序号a、b的电阻丝；不同的电阻丝电阻不同，将电阻丝分别接入电路时，电路电流不同，可观察电流表的示数变化来比较电阻丝电阻的大小；
(2)导体b、c的材料和横截面积相同，长度不同，实验中，分别将b、c接入电路，闭合开关后，观察到电流表的示数Ib灯泡电阻随温度降低而减小  2.50.75

【解析】解：(1)由题知，电压恒定6V，小灯泡的额定电压是3.8V，灯丝电阻在10Ω∼15Ω之间，
由欧姆定律可得，灯泡正常发光时电路中电流范围：I=3.8V10Ω=0.38A到I=3.8V15Ω≈0.25A之间，
由串联电路电压的规律，变阻器的电压为：，
变阻器连入电路的电阻为：到之间，所以选用20Ω1A的滑动变阻器R2；
(2)A.若电流表断路，整个电路断路，两表都没有示数，不符合题意；
B.若小灯泡短路，电压表没有示数，不符合题意；
C.若小灯泡断路，小灯泡不亮，电流表无示数，电压表串联在电路中测电源电压，故电压表指针明显偏转，符合题意；
D.若滑动变阻器短路，电路仍是通路，电压表测电源电压，两表都有示数，不符合题意；
故选C；
(3)当电压表的示数为3.8V时灯泡正常发光，由图乙知，电流表选择的是0∼0.6A量程，小灯泡正常工作的电流为I=0.3A，
由欧姆定律可得灯泡正常发光时的电阻：，
灯泡额定功率：；
(4)若灯泡电阻不变，当电压表的示数为1.9V时(电压变成额定电压的一半)，由欧姆定律知，通过灯泡的电流也减半，由P=UI知，灯泡的实际功率等于，
但灯泡的电阻随温度的降低而变小，电流大于正常发光时电流的一半，故小灯泡的实际功率；
(5)实验完成后，同学们又设计了如图所示的电路，不用电流表，增加一个10Ω的定值电阻R0，来测量额定电压为2.5V的小灯泡的额定功率。
实验操作步骤：
a.开关S0闭合，开关S接1，移动变阻器的滑片，使电压表示数为2.5V；
此时电压表测灯泡两端电压，所以灯泡正常发光；
b.变阻器的滑片不动，开关S接2，观察并记录电压表示数为5.5V；
此时电压表测R0和L的总电压，
由串联电路特点和欧姆定律可得，此时通过灯泡的电流IL=I0=U0R0=5.5V−2.5V10Ω=0.3A；
c.小灯泡的额定功率PL=ULIL=2.5V×0.3A=0.75W。
故答案为：(1)R2；(2)C；(3)0.3；12.7；1.14；(4)>；灯泡电阻随温度降低而减小；(5)a.2.5；b.0.75。
(1)已知小灯泡的额定电压，灯丝电阻在10Ω∼15Ω之间，由串联电路电压的规律得出灯泡正常发光时变阻器的电压，由欧姆定律得出变阻器连入电路的电阻确定选用的滑动变阻器规格；
(2)根据实验中的现象，逐一分析每个选项，符合题意的答案；
(3)由图乙读出灯泡正常发光时的电流，由欧姆定律计算灯泡正常发光时的电阻，由P=UI计算灯泡功率；
(4)根据欧姆定律、电功率公式，结合灯泡电阻随温度的降低而变小分析解答；
(5)有电压表和已知阻值的定值电阻，利用电路特点和欧姆定律间接测得灯泡正常工作时的电流，从而得到灯泡的功率。
本题是测灯泡额定功率的实验，考查了器材的选择、故障分析、欧姆定律、电功率的计算以及特殊方法测电阻等，有一定难度。
